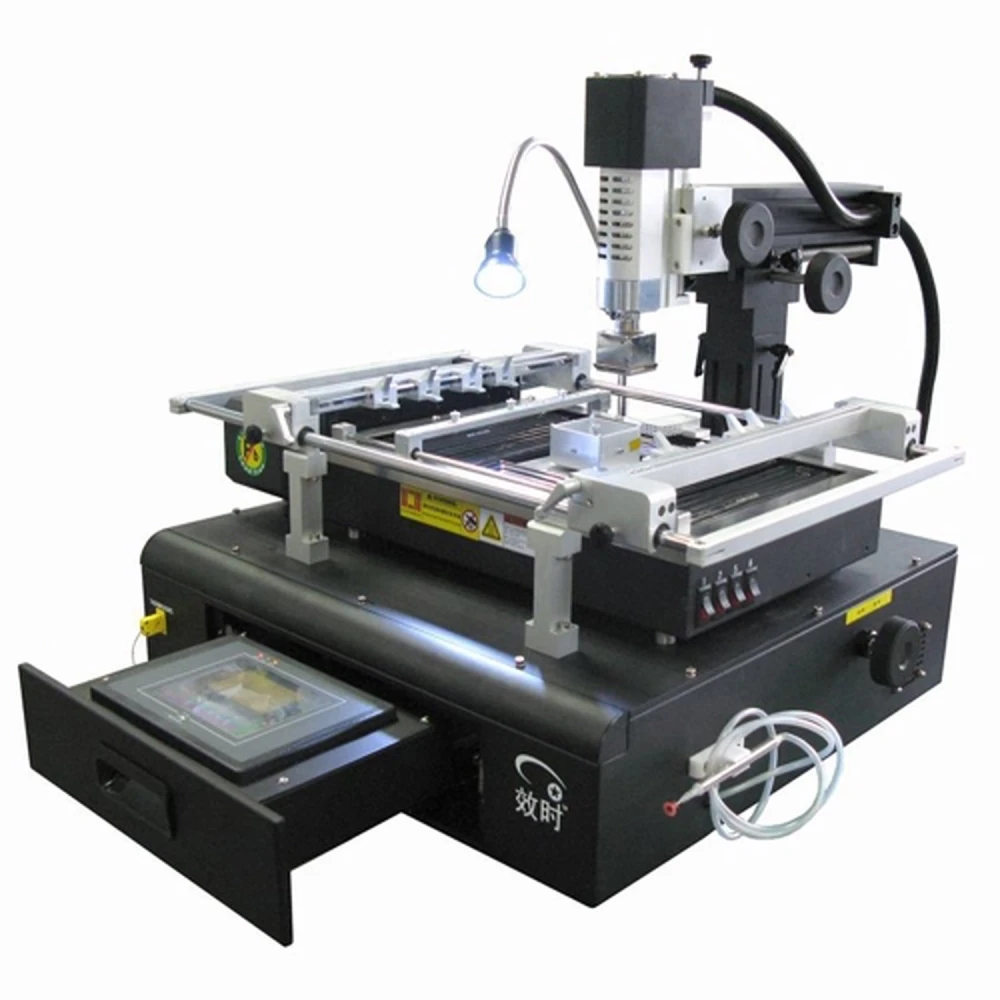

BGA rework-jaam Shuttle Star RW-B400C professionaalseks jootmiseks
Kaubamärk: Shuttle Star
Käibemaks sisaldub (KM-ta: 1 600,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 873,92€ | -4% |
| 10+ | 1 834,88€ | -6% |
| 20+ | 1 756,80€ | -10% |
BGA rework-jaam Shuttle Star RW-B400C on professionaalne tööriist BGA-komponentide jootmiseks ja lahtijootmiseks suure täpsuse ja kontrolliga. See tööjaam pakub terviklikku lahendust elektroonikaremondi tehnikutele ja spetsialistidele, kes otsivad oma tööprotsessides tõhusust ja ohutust.
Peamised omadused:
- Ühilduvad PCB mõõtmed: alates 50×50 mm kuni 450×400 mm, paksusega 0.5 kuni 4 mm, võimaldades töötada väga erinevate plaatidega.
- Töölauda reguleerimine: ±50 mm ette/taha ja ±200 mm vasakule/paremale PCB täpseks paigutamiseks.
- Temperatuuri kontroll: K-tüüpi termopaariga suletud ahelas, et hoida temperatuur stabiilne ja ohutu.
- Kütteelemendid: 2700W infrapunaeelsoojendi, 600W ülemine kuumaõhukütteseade ja 800W alumine kuumaõhukütteseade, mis tagavad ühtlase ja kontrollitud kuumutamise.
- Puuteekraan PLC juhtimisega: võimaldab kuvada temperatuurikõveraid reaalajas ja salvestada kuni 200 temperatuuriprofiili analüüsimiseks ning protsesside täpseks kordamiseks.
- Reguleeritav õhuvool: kõrge temperatuuriga õhuvoolu tekitamiseks, eraldi juhtimisega ülemise ja alumise kütte jaoks, suurendades rework-protsessi ohutust ja kvaliteeti.
- Mikroreguleeritavad toed: et vältida BGA lokaalseid vajumisi jootmisprotsessi ajal.
- Jahutussüsteem: võimsad ristvooluventilaatorid alumise kuumutustsooni kiireks jahutamiseks.
- PCB positsioneerimine: reguleeritav tugi, kuhu saab paigaldada spetsiaalseid kinnitusi erinevat tüüpi plaatidele, lihtsustades kiiret ja turvalist paigutamist.
- Alarmid ja kaitse: ülekuumenemise alarmi- ja kaitsefunktsioonid nii ülemises kui alumises osas.
- Komplektis olevad tarvikud: viis erineva suurusega otsikut, tööriistakast, kuuskantvõtmete komplekt, klamber, hari, imemisotsik, alumiiniumplaadid, temperatuurikaablid, kuumakindel kangas ja kasutusjuhend.
Tüüpilised kasutusalad:
- Elektroonikaplaatide remont ja rework BGA-komponentidega.
- Täpne jootmine ja lahtijootmine professionaalsetes elektroonikatöökodades.
- Elektroonikaseadmete tootmise ja hoolduse projektid, mis nõuavad täiustatud temperatuuri ja õhuvoolu kontrolli.
Ühilduvus ja nõuded:
- Ühefaasiline 220V, 50/60Hz elektritoide võimsusega 4.5KW.
- Ühildub erinevat tüüpi PCB-plaatidega, mis jäävad määratud mõõtmete ja paksuste piiresse.
See Shuttle Star RW-B400C rework-jaam paistab silma oma integreeritud, ruumisäästliku disaini ja lihtsa kasutamise poolest tänu puuteekraanile ja PLC juhtimisele. Selle kaheosaline küttesüsteem ja suletud ahelaga temperatuuri kontroll tagavad ohutud ja töökindlad protsessid, mis sobivad ideaalselt professionaalsetesse keskkondadesse, kus kvaliteet on oluline.
Märkus: Hetkel on see toode laost otsas. Alternatiivide või päringute korral võtke ühendust meie klienditeenindusega.
- Ühilduvad PCB mõõtmed: 50×50 mm kuni 450×400 mm, paksus 0.5-4 mm
- Temperatuuri kontroll K-tüüpi termopaari ja suletud ahelaga
- Kütteelemendid: 2700W infrapunaeelsoojendi, 600W ülemine kuumaõhk, 800W alumine kuumaõhk
- Puuteekraan PLC juhtimisega ja 200 temperatuuriprofiili salvestus
- Reguleeritav õhuvool ülemise ja alumise kütte jaoks
- Mikroreguleeritavad toed kohalike vajumiste vältimiseks
- Ristvooluventilaatorid kiireks jahutamiseks
- Reguleeritav positsioneerimine erinevat tüüpi PCB-plaatidele
- Alarmid ja ülekuumenemiskaitse mõlemas osas
- Komplektis otsikud, tööriistad, klamber, hari, imemisotsik ja juhend
Klientide küsimused ja vastused
Milliseid PCB suurusi suudab Shuttle Star RW-B400C jaam käsitleda ja millised on piirangud paksematele plaatidele?
Shuttle Star RW-B400C toetab PCB-sid mõõtmetega 50 × 50 mm kuni 450 × 400 mm ja paksusega 0,5 mm kuni 4 mm. Kui plaadid ületavad neid mõõtme- või paksusepiire, ei pruugi fikseerimine ja kuumutamine olla optimaalsed, mis võib piirata ümbertöötlusprotsessi tõhusust.
Millised on temperatuuri juhtimise ja kõverate salvestamise süsteemi peamised eelised võrreldes teiste BGA jaamade mudelitega?
RW-B400C mudel pakub suletud ahelaga K-tüüpi termopaari temperatuuri juhtimist ning võimaldab salvestada kuni 200 temperatuurikõvera gruppi koos 8 programmeeritava kuumutamis- ja hoidmissegmendiga. See tagab korduva täpsuse, mis sobib ideaalselt keerukateks ümbertöötlusteks, ning on oluline eelis võrreldes lihtsamate jaamadega, millel on käsitsi reguleerimine või profiilide salvestus puudub.
Millist ennetavat hooldust soovitatakse jaama pikaealisuse tagamiseks ja sagedaste rikete vältimiseks?
Soovitatav on regulaarselt puhastada eelsoojenduse piirkonna filtreid ja ventilaatoreid ning kontrollida termopaaride ja elektriühenduste seisukorda, samuti vältida jääkide kogunemist kinnitussüsteemidesse ja mehaanilistesse juhikutesse. Küttekehade visuaalne kontroll ja ülekuumenemise häirete korrektse töö tagamine aitab vältida ootamatuid seisakuid.
Millise pinge ja sagedusega see töötab ning kas on erikaalutlusi, kui see paigaldatakse väljapoole 220V piirkondi?
RW-B400C töötab 220V ühefaasilisel toitel ja 50/60 Hz sagedusel, maksimaalse tarbimisega 4,5 kW. Kui see paigaldatakse piirkonda, kus pinge on erinev (näiteks 110V), on vajalik sobiv võimsustrafo ja korrektse maanduse kontroll, et tagada tööohutus.
Millal on RW-B400C eelistatum kui infrapunaalternatiivid või väiksema soojusvõimsusega jaamad?
RW-B400C sobib paremini keskmiste või suurte PCB-de ümbertöötluseks, suuremate BGA komponentide jaoks või olukordades, kus termiline korduvus on kriitiline. Võrreldes väiksema võimsusega seadmetega tagab see ühtlasema soojuse ja parema kaitse ülekuumenemise eest, vähendades PCB või komponendi kahjustamise riski.
Mis suurusega PCB-sid Shuttle Star RW-B400C jaam toetab?
See toetab PCB-plaate mõõtmetega alates 50×50 mm kuni 450×400 mm ja paksusega 0.5 kuni 4 mm.
Millist temperatuuri kontrolli see rework-jaam kasutab?
See kasutab K-tüüpi termopaari suletud ahelaga juhtimisega, et hoida temperatuur täpne ja stabiilne.
Millised tarvikud on Shuttle Star RW-B400C-ga kaasas?
Kaasas on viis erineva suurusega otsikut, tööriistakast, kuuskantvõtmete komplekt, klamber, hari, imemisotsik, alumiiniumplaadid, temperatuurikaablid, kuumakindel kangas ja kasutusjuhend.
Kas Shuttle Star RW-B400C on kohe ostmiseks saadaval?
Hetkel on toode laost otsas. Alternatiivide või tarneaja kohta soovitame võtta ühendust klienditeenindusega.
Millist elektritoidet see jaam vajab?
See vajab ühefaasilist 220V, 50/60Hz toidet võimsusega 4.5KW.
