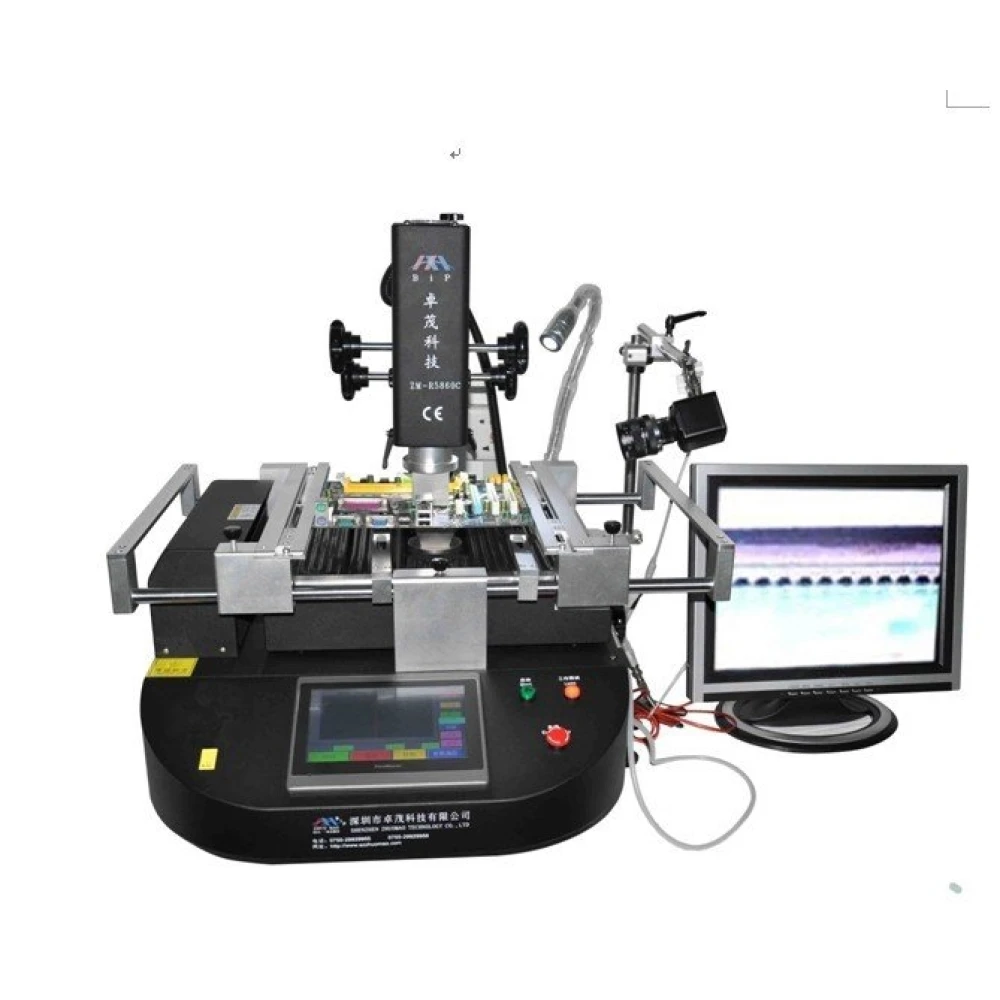

Zhuomao ZM-R5860C reballing-jaam: täpsus ja arenenud tehnoloogia BGA jaoks
Kaubamärk: Zhuomao
Käibemaks sisaldub (KM-ta: 1 900,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 2 225,28€ | -4% |
| 10+ | 2 178,92€ | -6% |
| 20+ | 2 086,20€ | -10% |
Zhuomao ZM-R5860C reballing-jaam on professionaalne tööriist BGA-jootmise ja -eemaldamise töödeks, mis on loodud kõrge täpsuse ja tõhususe jaoks. Tänu arenenud tehnoloogiale lihtsustab see seade elektroonikakomponentide rework'i PCB-plaatidel, tagades optimaalsed ja ohutud tulemused.
Peamised omadused:
- Täpne X, Y ja Z telgede seadistus: Tänu lineaarsele liugsüsteemile võimaldab see kiiret ja täpset positsioneerimist, parandades töö manööverdusvõimet ja täpsust.
- Kõrglahutusega puuteekraan: Valmistatud Taiwanis, PLC-juhtimisega, mis võimaldab salvestada mitmeid temperatuuriprofiile, paroolikaitset ja termiliste kõverate kohest analüüsi.
- Kolm sõltumatut kuumutustsooni: Kaks kuumaõhukütteseadet ja üks infrapunakütteseade (IR) eelsoojenduseks, temperatuurikontrolliga ±3 °C piires. Ülemist kütteseadet saab vabalt reguleerida, teine saab liikuda vertikaalselt ning IR-kütteseadme võimsus on reguleeritav, et tagada plaadi ühtlane kuumutamine.
- 360° pöörlevad kuumaõhuotsikud: Varustatud magnetiga lihtsaks paigaldamiseks ja vahetamiseks, saadaval ka kohandatud variandid.
- Kõrge täpsusega K-tüüpi termopaar: Suletud ahelaga temperatuurijuhtimissüsteem automaatse kompensatsiooni ja PLC-mooduliga täpseks juhtimiseks.
- V-soonega positsioneerimissüsteem: Paindlik PCB-tugi, mis kaitseb deformatsiooni eest kuumutamise või jahutamise ajal, sobib igas suuruses BGA-pakettidele.
- Võimas ristvooluventilaator: Jahutab plaati kiiresti, et parandada tõhusust. Sisaldab integreeritud vaakumpumpa ja imipliiatsit kiipide kiireks käsitsemiseks.
- Alarmid ja ohutus: Signaal protsesside lõppedes jootmisel ja eemaldamisel, CE-sertifikaat, hädaseiskamisnupp, automaatne väljalülitus õnnetuse korral ning topeltkaitse ülekuumenemise vastu.
- CCD-nägemissüsteem: Võimaldab täpset visuaalset kontrolli sulamisprotsessi üle BGA-jootmise ja -eemaldamise ajal.
Tehnilised andmed:
| Parameeter | Detail |
|---|---|
| Koguvõimsus | 4800W |
| Ülemine kütteseade | 800W |
| Alumised kütteseadmed | Teine kütteseade 1200W, kolmas IR-kütteseade 2700W |
| Toitepinge | AC220V ±10%, 50/60Hz |
| Mõõtmed | 635 × 600 × 560 mm |
| Positsioneerimine | V-soon reguleeritava universaalse PCB-toega |
| Temperatuurijuhtimine | K-tüüpi andur, suletud ahel, täpsus ±3°C |
| Maksimaalne PCB suurus | 410 × 370 mm |
| Minimaalne PCB suurus | 20 × 20 mm |
| Elektrimoodul | Tundlik temperatuurijuhtimismoodul + puuteekraan (Taiwan) + PLC Delta |
| Netokaal | 50 kg |
Tüüpilised kasutusalad:
Ideaalne elektroonikaremondi töökodadele, arenduslaboritele ja tootmisele, kus on vaja BGA-kiipide remonti või reballingut PCB-plaatidel. Selle arenenud termiline juhtimis- ja positsioneerimissüsteem võimaldab teha jootmist ja eemaldamist väga täpselt, minimeerides komponentide kahjustamise riski.
Ühilduvus: Ühildub laia valiku PCB-plaatide suuruste ja BGA-pakettidega tänu reguleeritavale toele ja sõltumatule temperatuurijuhtimisele mitmes tsoonis.
Toote staatus: Hetkel laost otsas. Palun küsige saadavust meie klienditeenindusest.
- Täpsed X-Y-Z telgede seadistused lineaarse liugsüsteemiga
- Kõrglahutusega puuteekraan PLC-juhtimise ja salvestatavate profiilidega
- Kolm sõltumatut kuumutustsooni ±3 °C kontrolliga
- 360° pöörlevad kuumaõhuotsikud magnetiga lihtsaks vahetamiseks
- K-tüüpi termopaar suletud ahela ja automaatse kompensatsiooniga
- V-soonega tugi PCB kaitseks ja universaalseks seadistuseks
- Ristvooluventilaator ja integreeritud vaakumpump tõhususeks
- Protsessialarmid, CE-sertifikaat ja topeltkaitse ülekuumenemise vastu
- CCD-nägemissüsteem visuaalseks kontrolliks jootmisel ja eemaldamisel
- Kompaktsed mõõtmed ja 50 kg kaal stabiilsuse ja liikuvuse jaoks
Klientide küsimused ja vastused
Milliseid eeliseid pakub puuteekraaniga juhtimissüsteem Zhuomao Zm-R5860c jaamas võrreldes tavapäraste manuaalsete juhtnuppudega mudelitega?
Kõrglahutusega puuteekraan võimaldab salvestada mitu temperatuuriprofiili, pakub paroolikaitset ja lihtsustab termokõverate kohest analüüsi. See optimeerib seadistusmuudatusi, kiirendab korduvaid töövooge ja vähendab inimliku vea tõenäosust võrreldes käsitsi juhtimisega. Lisaks on programmide digitaalne salvestamine eelis standardiseeritud tootmisprotsessides.
Millised on Zm-R5860c jaama mõõtmed ja kogukaal ning mida sisaldab karbi sisu?
Tootja andmetel on jaama mõõtmed umbes 740 mm pikk x 670 mm lai x 570 mm kõrge ning hinnanguline kaal 70 kg. Karbis on põhiseade, kuumaõhuotsikute komplekt, põhitarvikute komplekt (nt pintsetid ja vardad), kasutusjuhend ja toitekaablid. Soovitatav on täpne loetelu edasimüüjalt üle kontrollida.
Millist tüüpi elektroonikakomponente või kiipe saab jaam töödelda suuruse ja tüübi poolest piisava täpsusega?
Zhuomao Zm-R5860c suudab töötada laia valiku BGA, CSP, QFP ja SMD tüüpi integraallülitustega. Tavaliselt toetab see komponente umbes 2 mm suurusest kuni 410 x 370 mm plaatideni, suure täpsusega X-, Y- ja Z-reguleerimisega. Täpne minimaalne ja maksimaalne suurus võib sõltuda kasutatavatest otsikutest ja kinnitustest.
Milliseid termilisi täpsusi ja juhtimist suudab küttesüsteem tagada ning millised on ohutud tööpiirid?
Zm-R5860c süsteem juhib protsessi ajal kuumuse 3 tsooni temperatuuri tolerantsiga ±3 °C. Soovitatav ülemine piir kuuma õhu jaoks on 400°C, mis sobib suurele osale pliivabadest jootmistest. IR preheater on reguleeritav ja aitab vältida lokaalseid ülekuumenemisi. On väga oluline järgida iga chipi ja joodise jaoks soovitatud profiile.
Millist ennetavat hooldust jaama vajab ning millised osad kuluvad kõige tõenäolisemalt?
Põhihooldus hõlmab düüside ja filtrite regulaarset puhastamist, elektriühenduste kontrolli ning X-Y-Z liikumissüsteemi ülevaatust mustuse kogunemise vältimiseks. Düüsid, õhufiltrid ja kütteelemendid võivad pikaajalisel kasutamisel vajada väljavahetamist. Zhuomao ja edasimüüjad pakuvad tavaliselt varuosi.
Mis on Zhuomao ZM-R5860C reballing-jaama koguvõimsus?
Koguvõimsus on 4800W, jaotatuna kolme kuumutustsooni vahel tõhusaks termiliseks kontrolliks.
Mis suurusega PCB-plaati see jaam suudab käsitleda?
See suudab käsitleda kuni 410×370 mm suuruseid PCB-plaate, minimaalne suurus on 20×20 mm.
Kas jaamal on ülekuumenemiskaitse?
Jah, sellel on topeltkaitse ülekuumenemise vastu ja automaatne väljalülitus õnnetuse korral.
Kas temperatuuriprofiile saab salvestada?
Jah, puuteekraan ja PLC-juhtimine võimaldavad salvestada mitu temperatuuriprofiilide gruppi erinevate protsesside jaoks.
Milline positsioneerimissüsteem on kaasas?
Kaasas on V-soonega süsteem koos reguleeritava universaalse PCB-toega, et vältida PCB deformatsiooni kuumutamise ajal.
