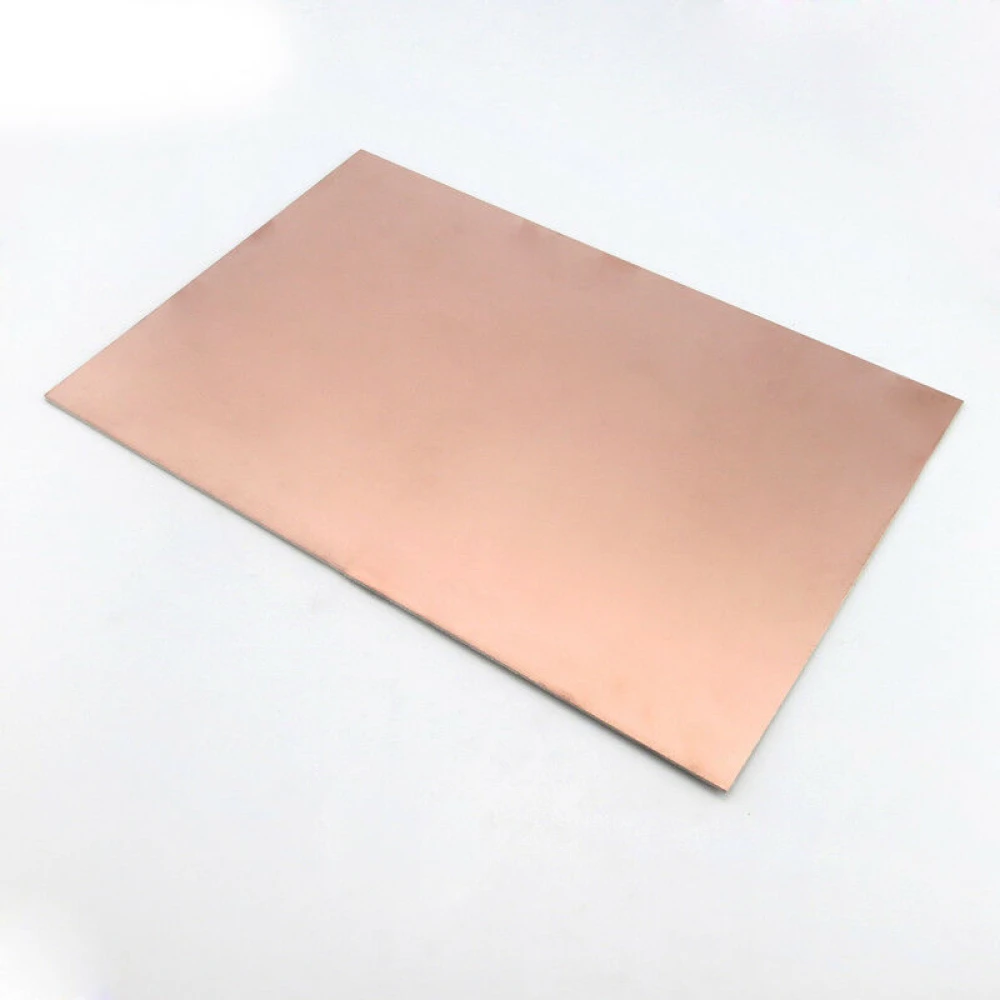

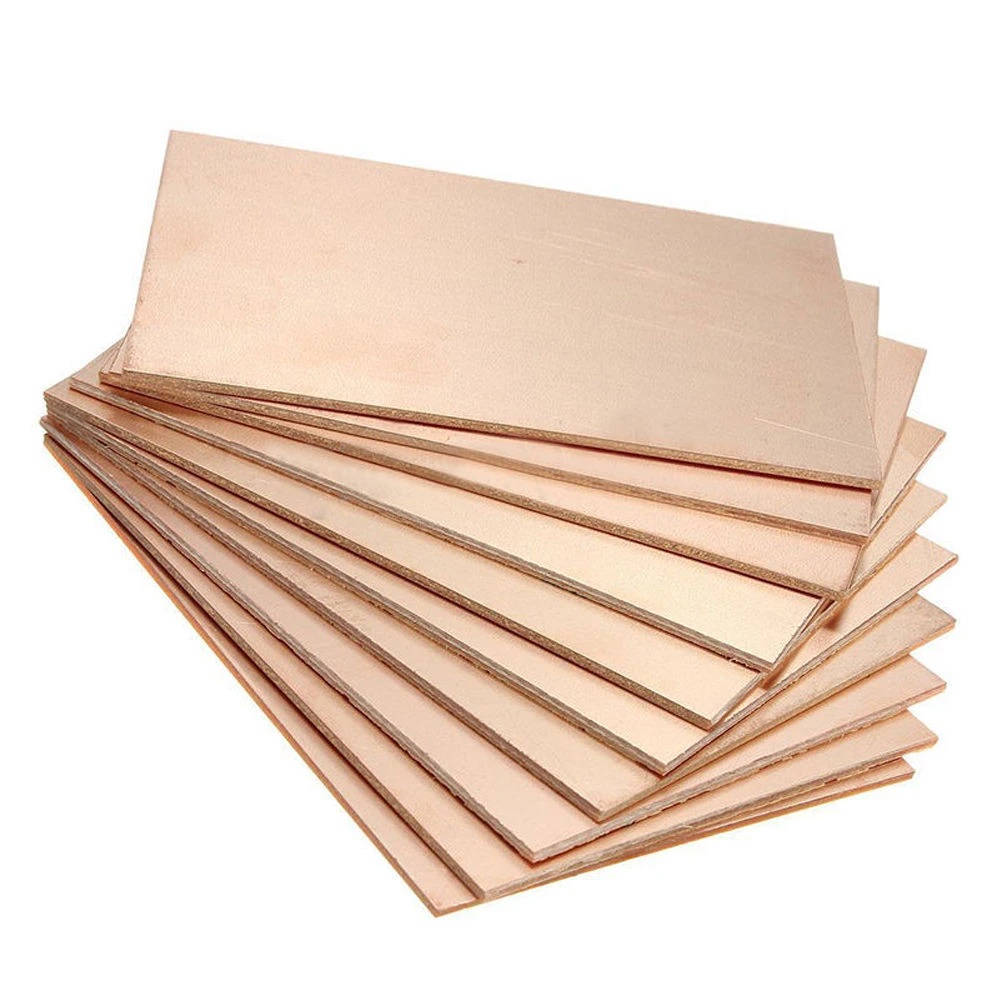

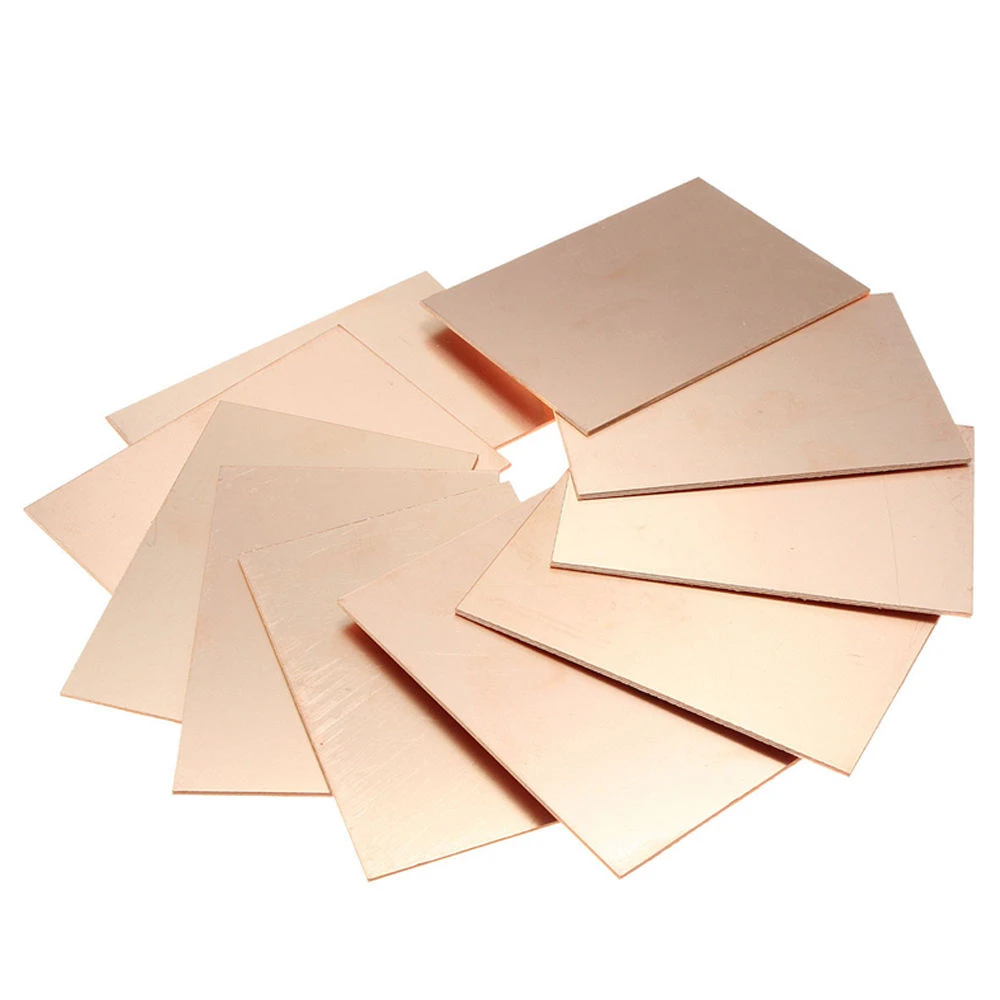

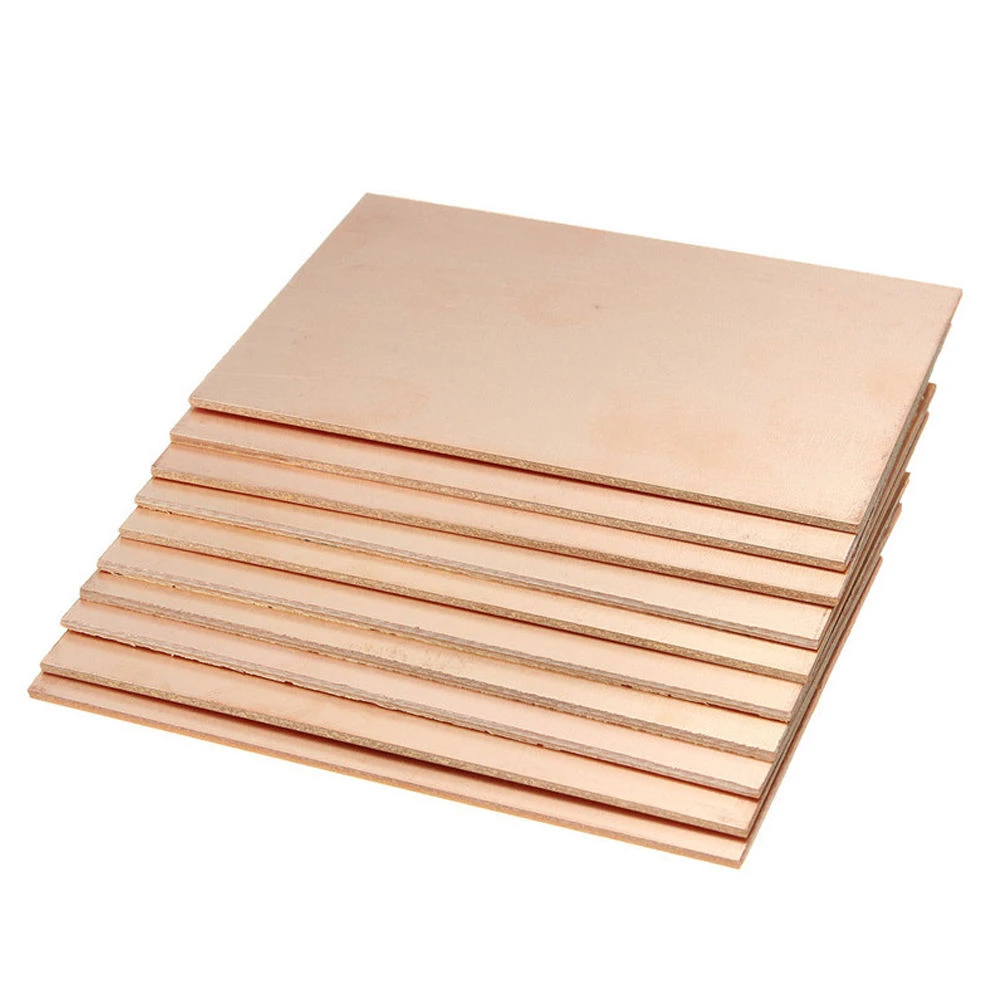

15x20cm ühepoolne FR4 klaaskiust PCB vaskplaat DIY projektidele
Kaubamärk: satkit
2,68€
Käibemaks sisaldub (KM-ta: 2,20 €)
Piiratud laoseis
Standardtarne
T, Apr 28 - N, Apr 30
Ekspresstarne
R, Apr 24 - E, Apr 27
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted

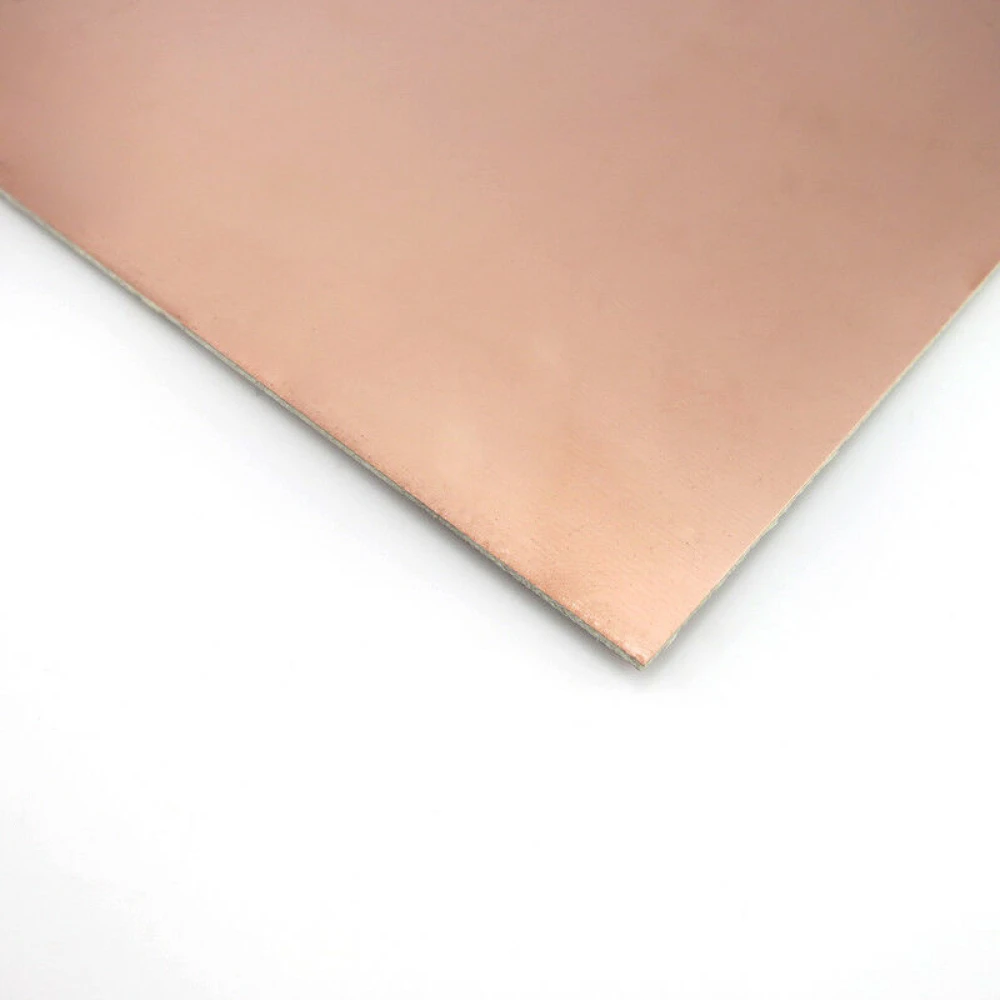

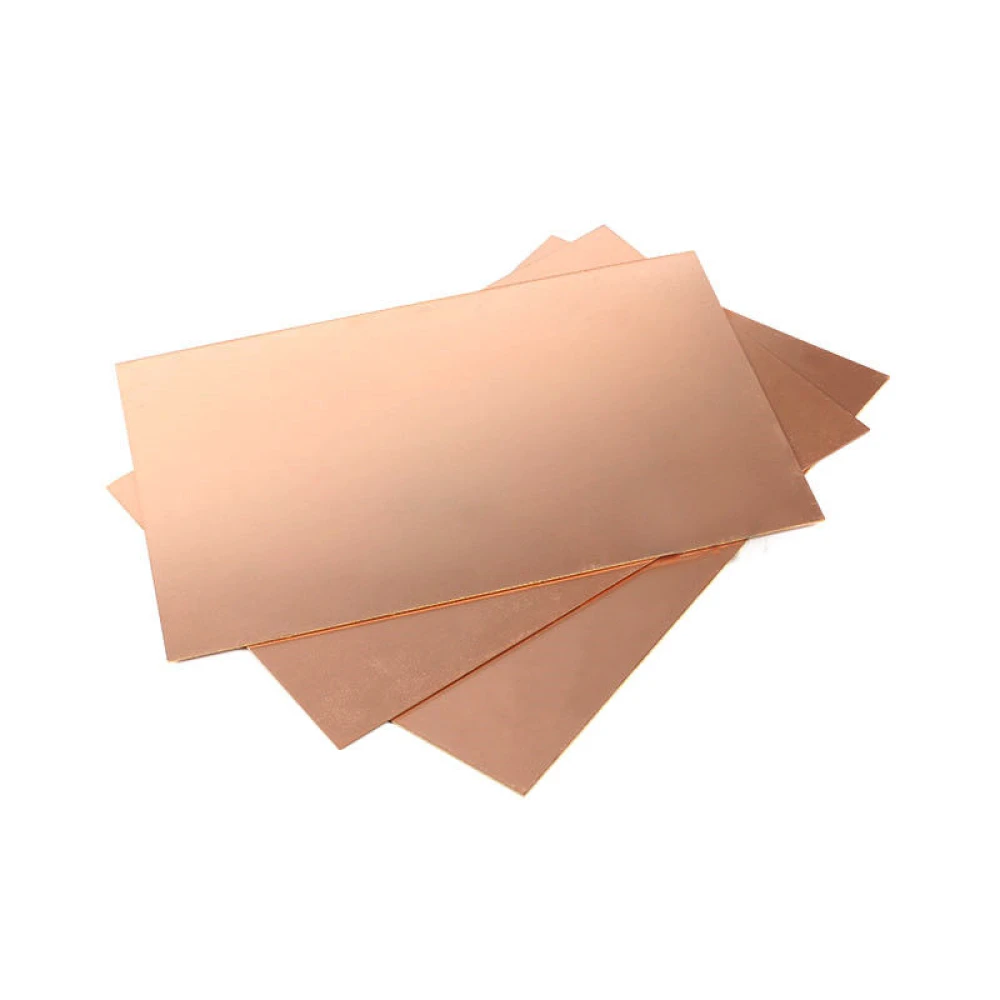

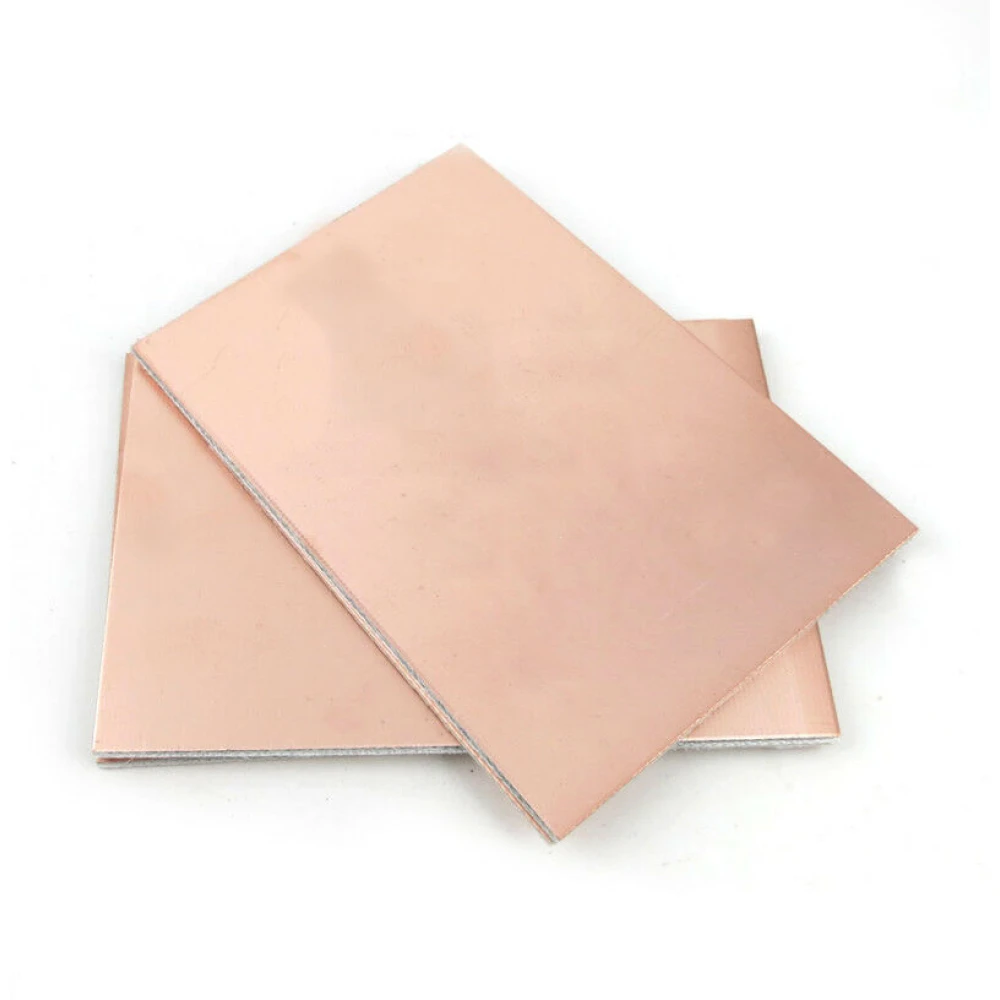

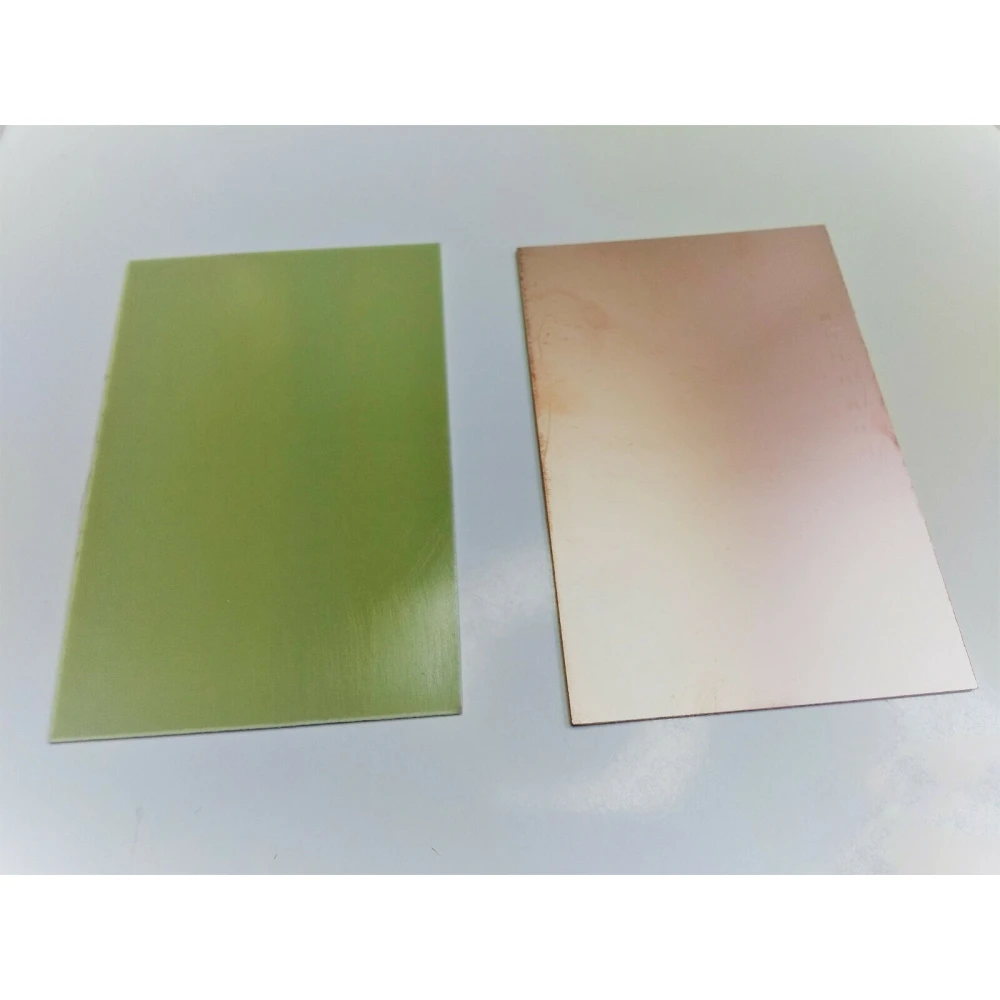

Placa PCB cobre 15x20cm una cara de satkit on FR4 klaaskiust valmistatud lamineeritud plaat, mis on spetsiaalselt loodud trükkplaatide valmistamiseks DIY elektroonikaprojektides. Sellel ühepoolsel trükkplaadil on vaskkate, mis lihtsustab turvaliste ja vastupidavate elektriühenduste tegemist.
Peamised omadused:
- Material: FR4 klaaskiud, tuntud oma kõrge mehaanilise ja termilise vastupidavuse poolest.
- Tamaño: 15 x 20 cm, ideaalne keskmise suurusega projektide jaoks.

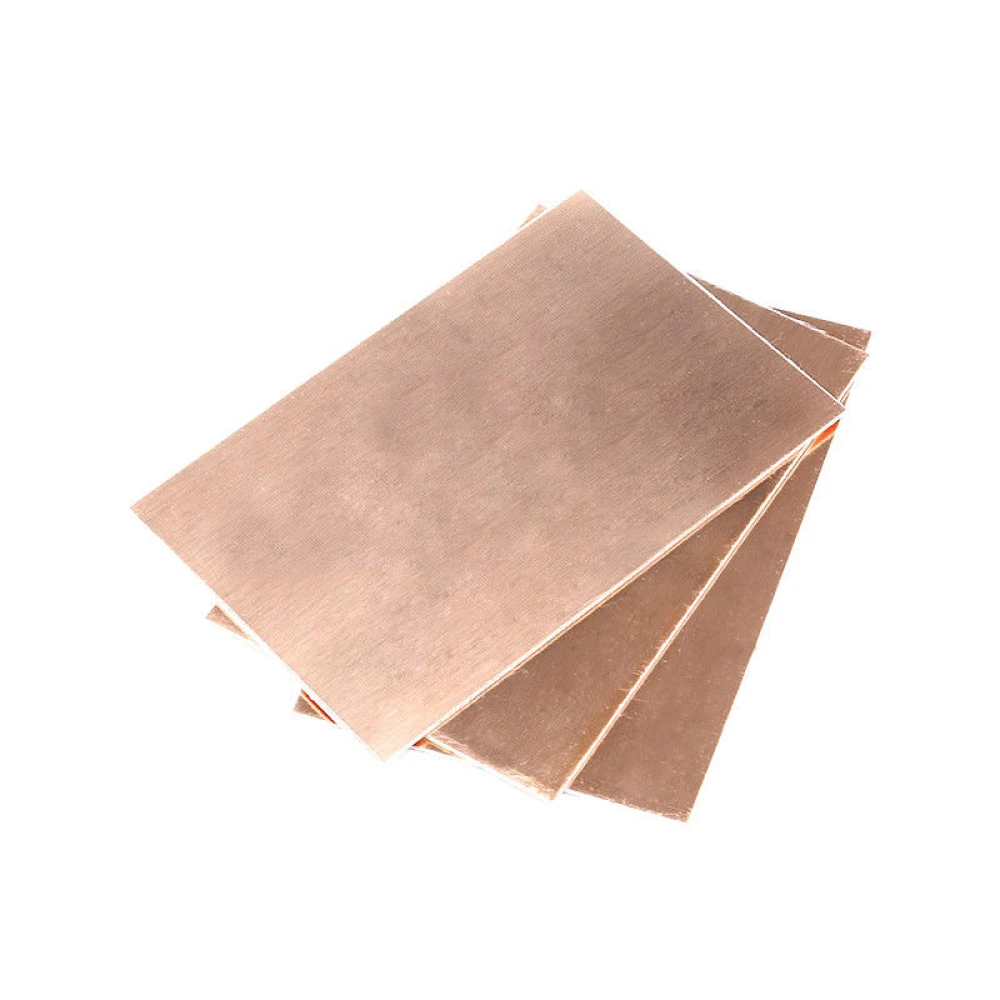

- Grosor: 1.5 mm, mis annab plaadile jäikuse ja stabiilsuse.
- Capas: Üks vaskkiht, sobib ideaalselt lihtsate ja madala kuluga vooluringide jaoks.
- Acabado: Vaskkate suurepärase elektrijuhtivuse tagamiseks.
Kasutus ja rakendused:
See PCB plaat sobib ideaalselt harrastajatele ja professionaalidele, kes soovivad valmistada oma trükkplaate elektroonikaprojektide, prototüüpide või parandustööde jaoks. Selle suurus ja omadused muudavad selle sobivaks elektroonikaseadmete, hariduslike katsete ja DIY arenduste jaoks.
Ühilduvus:
Ühildub tavaliste PCB plaatide söövitus- ja jootmistehnikatega. Seda saab kasutada standardsete elektroonikakomponentidega pindmontaaži või läbivate aukude jaoks, kui disain on ühepoolne.
satkitiga saad usaldusväärse toote, mis vastab DIY elektroonika kvaliteedistandarditele. Kasuta seda 15x20cm ühepoolset PCB vaskplaati, et luua kohandatud vooluringe lihtsalt ja täpselt.
- Vastupidav ja kauakestev FR4 klaaskiust materjal
- 15 x 20 cm mõõtmed keskmise suurusega projektidele
- 1.5 mm paksus annab plaadile jäikuse
- Ühekihiline vaskkattega plaat hea juhtivuse jaoks
- Sobib DIY projektideks ja elektroonikaprototüüpideks
Klientide küsimused ja vastused
Mis eelised on valida FR4 klaaskiust ühe vaskpoolega PCB võrreldes teiste alternatiividega nagu bakeliit?
FR4 klaaskiust plaat pakub paremat mehaanilist vastupidavust, suuremat kuumataluvust ja väiksemat niiskuseimavust võrreldes bakeliidiga. See tagab suurema töökindluse prototüüpides ja mõõdukalt agressiivses keskkonnas kasutatavates vooluringides. Samas võib bakeliit olla piisav madala hinnaga ja vähem nõudlikes elektrilistes rakendustes.
Mis on selle plaadi vase ja FR4 täpne paksus ning kuidas see mõjutab voolu juhtimist?
Nende plaatide vase standardpaksus on tavaliselt 35 µm (1 oz/ft²), kuigi see võib partiiti erineda. FR4 paksus on 1,5 mm. 35 µm vask võimaldab juhtida kuni 2–3 A voolu laia rajaga ilma ülekuumenemiseta, kui raja disain seda toetab. Suuremate voolude või soojuse hajutamise korral on vaja põhjalikumat analüüsi.
Kas plaati saab hõlpsasti lõigata ja puurida, et kohandada seda eri suuruse ja kujuga projektidele?
Jah, plaati saab lõigata käsisae või pööratava tööriistaga ning puurida FR4 jaoks mõeldud karbiidpuuridega. Vajalik on hingamiskaitse, kuna klaaskiutolm on ärritav. Mõõtmetega 15 cm x 20 cm on lubatud ligikaudne tolerants ±0,5 mm.
Kas sellele PCB-materjalile kehtivad mingid ohutusnormid või klassifikatsioonid?
PCB-des kasutatav FR4 materjal vastab tavaliselt UL94-V0 leegiaeglustuse nõuetele, mis tähendab, et see kustub ise pärast tuleallika eemaldamist. Siiski tuleb tootjalt kinnitada, kas konkreetne plaat on UL-sertifitseeritud. See ei sobi kõrgepinge rakendusteks ega temperatuuridele üle 130 °C.
Milliseid võtteid soovitatakse vase eluea pikendamiseks ja oksüdeerumise vältimiseks enne tinatamist?
Soovitatav on käsitseda plaati kinnastega, et vältida sõrmejälgi, hoida seda kuivas kohas ja eemal söövitavatest ainetest. Kui plaati ei kasutata kohe, aitab vasele õhuke fluxi või kaitselaki kiht oksüdeerumist vähendada. Tinatamise või jootmise tegemine varsti pärast söövitamist tagab parema nakkumise.
Mis materjalist see PCB plaat on valmistatud?
Plaat on valmistatud FR4 klaaskiust, mis on tuntud oma vastupidavuse ja kestvuse poolest.
Mis on plaadi mõõtmed ja paksus?
Plaat on 15 x 20 cm ja selle paksus on 1.5 mm.
Kas see on ühe- või kahepoolne plaat?
See on ühepoolne trükkplaat vaskkattega.
Milliste projektide jaoks see plaat sobib?
See sobib ideaalselt DIY projektideks, prototüüpideks ja elektroonikaparandusteks, mis vajavad ühepoolset plaati.
Kas see ühildub tavaliste söövitus- ja jootmistehnikatega?
Jah, see ühildub standardsete PCB plaatide söövitus- ja jootmistehnikatega.
