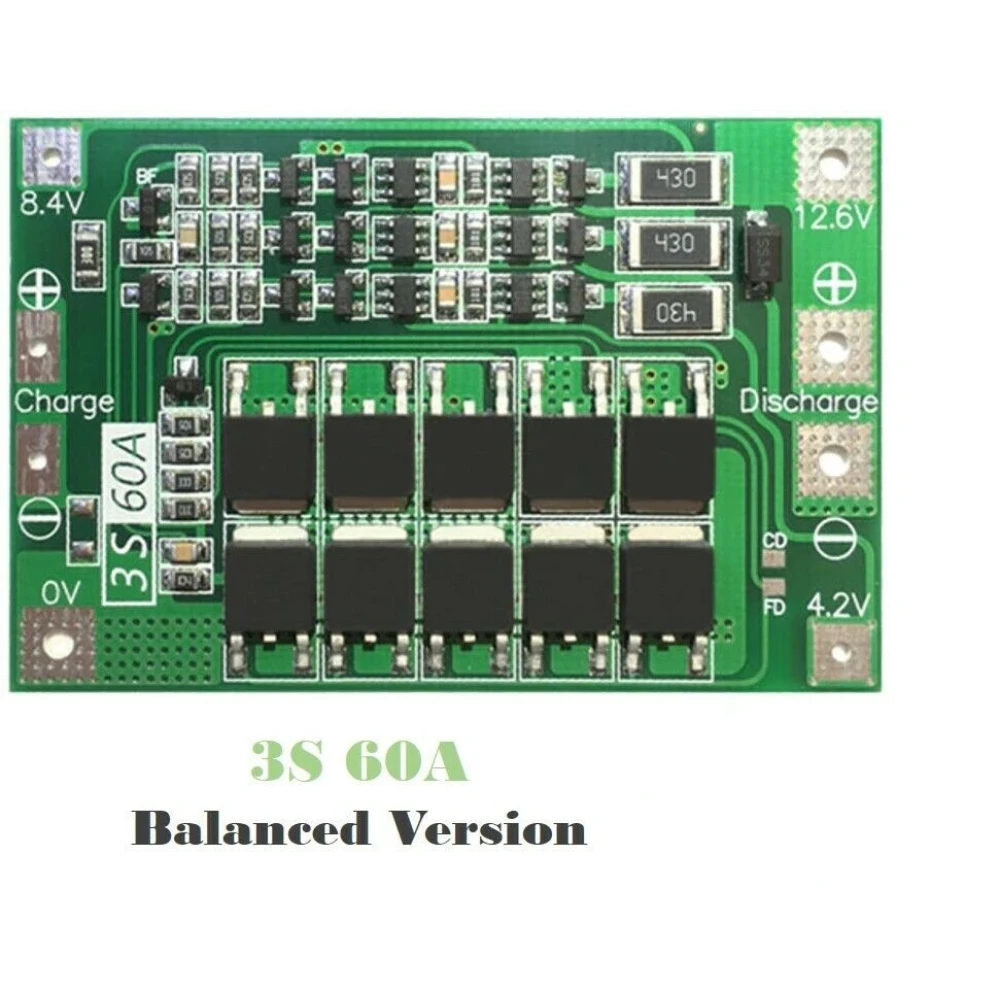

Tasakaalustatud 3S 60A liitiumaku PCB kaitseplaat

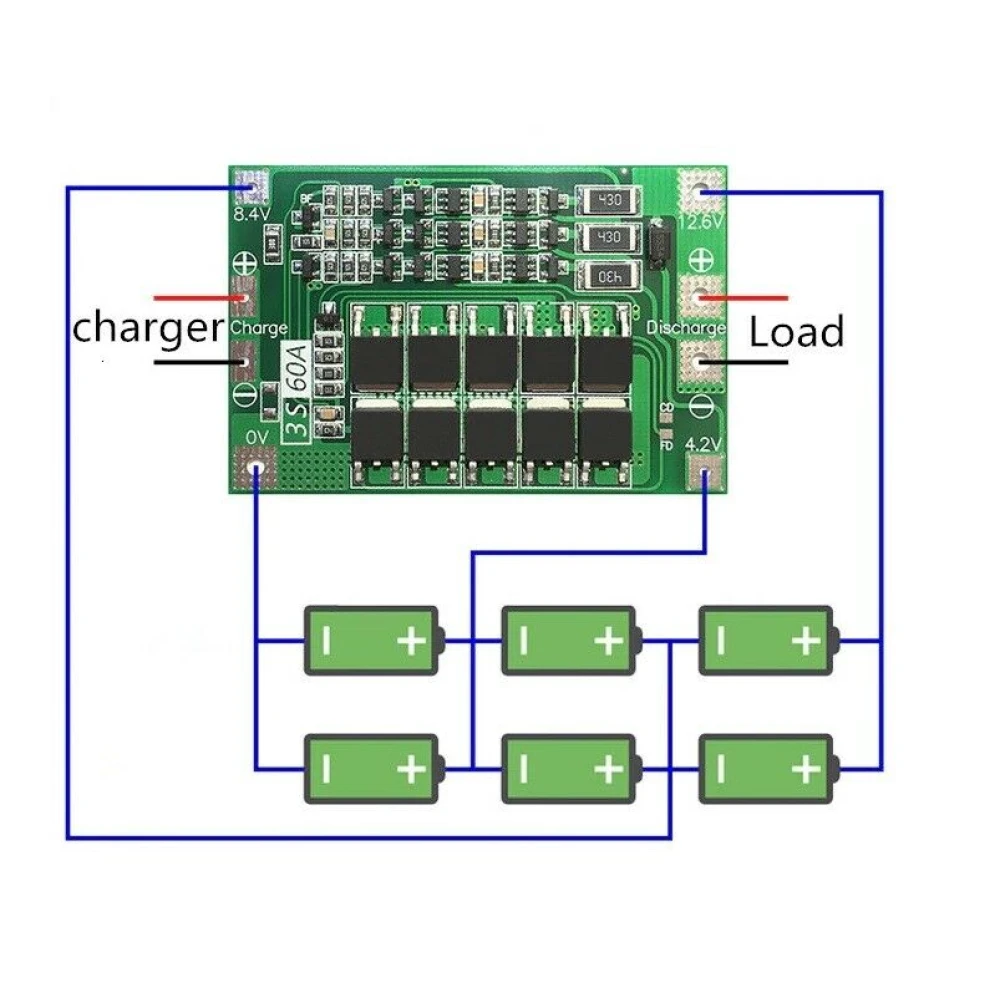

Detalle de la placa equilibrada para batería de litio 3S 60A

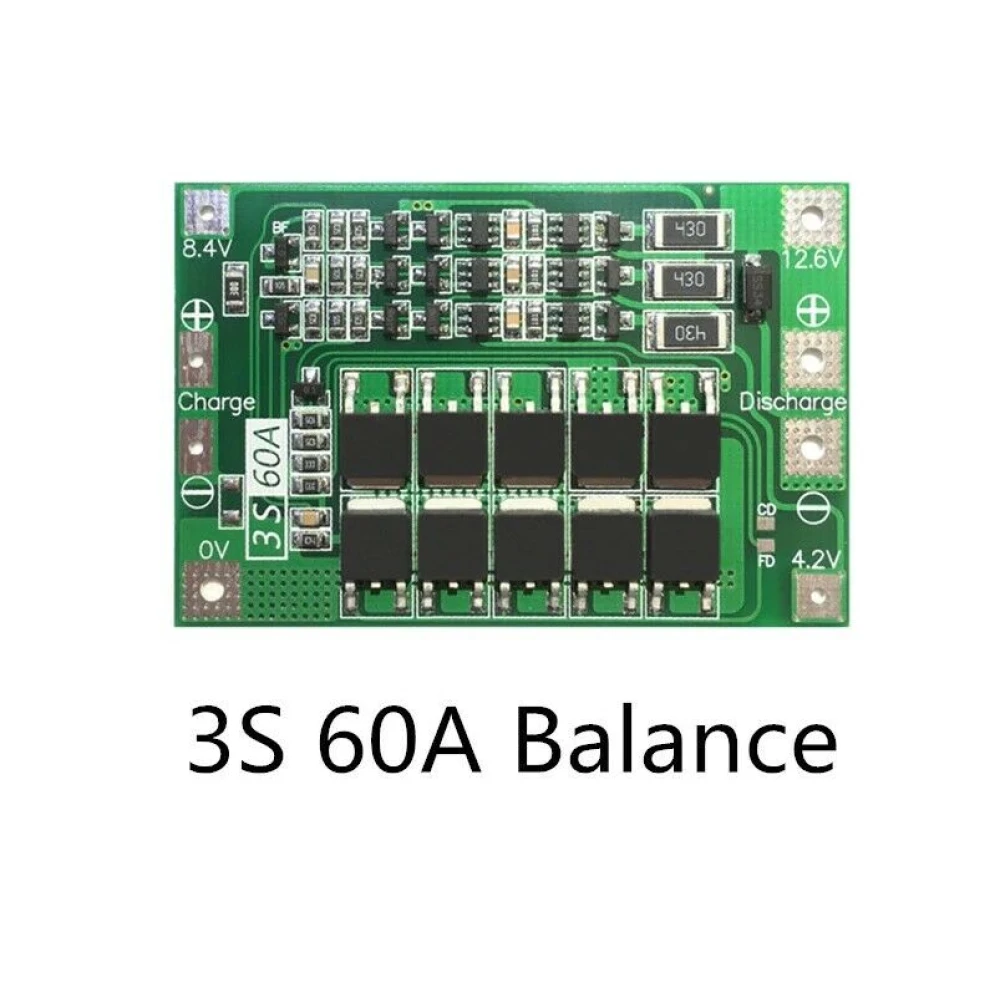

Vista superior de la placa de protección PCB 3S 60A para batería de litio

Tasakaalustatud 3S 60A liitiumaku PCB kaitseplaat

Name: Tasakaalustatud 3S 60A liitiumaku PCB kaitseplaat
Brand: satkit
SKU: 1C100805
Price: 3.66 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

3,66€

Käibemaks sisaldub (KM-ta: 3,00€)

Piiratud laoseis

Standardtarne N, Apr 23 - E, Apr 27

Ekspresstarne T, Apr 21 - K, Apr 22

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

Tasakaalustatud 3S 60A liitiumaku PCB kaitseplaat

See kaitseplaat on mõeldud 3S konfiguratsioonis liitiumakudele (kolm elementi jadamisi), maksimaalse pideva tühjendusvooluga 60A ja tasakaalustatud laadimisfunktsiooniga. See on ideaalne lahendus 18650, 26650 ja liitiumpolümeerakude kaitsmiseks ning töövõime optimeerimiseks.

Peamised omadused:

Nimipinge: 3.7V elemendi kohta, täislaetuna 4.2V.
Laadimispinge: kolme jadamisi ühendatud elemendi puhul 12.6V kuni 13.6V.
Maksimaalne pidev tühjendusvool: 60A (ebapiisava jahutuse korral soovitatav vähendada).
Maksimaalne pidev laadimisvool: 15A.
Materjal: kvaliteetne PCB, roheline värv.
Mõõtmed: 41 x 62 x 3.4 mm.
Tasakaalustusfunktsioon: hoiab elementide laadimise tasakaalus, et pikendada aku kasutusiga.

Tüüpilised kasutusalad:

Ideaalne elektritrellidele, mille käivitusvool on alla 120A ja võimsus alla 260W.
Kasutamiseks standardsetes taaslaetavates 18650, 26650 ja liitiumpolümeerakudes.
Kaitse ülelaadimise, ületühjenemise ja lühise eest 3S akusüsteemides.

Lisatehnilised andmed:

Eduka käivituse jaoks on vajalikud akud tühjendusvõimsusega 15C-20C (kolm akut) või 10C-15C (kuus akut).
Tuleb järgida juhtmestiku skeemi: 0V, 4.2V, 8.4V, 12.6V, 16.8V, et vältida kahjustusi.
Soovitatav on ühendada mootoriga positiivsete ja negatiivsete klemmide vahele mittepolaarne kondensaator (10uF-100uF, >25V), et vältida vastupidiseid pingetippe.
Jadamisi ühendatud akude puhul veenduge, et igal grupil oleks enne koos kasutamist sama pinge.

Pakendi sisu:

1 x Tasakaalustatud 3S 60A liitiumaku PCB kaitseplaat.

See plaat on oluline komponent neile, kes soovivad oma liitiumakusid kaitsta ning parandada nende jõudlust ja ohutust elektroonikaseadmetes ja elektritööriistades.

Nimipinge 3.7V elemendi kohta, täispinge 4.2V
Pidev tühjendusvool kuni 60A
Pidev laadimisvool kuni 15A
Ühildub 18650, 26650 ja liitiumpolümeerakudega
Kompaktsed mõõtmed: 41x62x3.4 mm
Tasakaalustatud laadimine pikema kasutusea jaoks
Sobib elektritrellidele võimsusega alla 260W
Kvaliteetne roheline PCB-materjal

Klientide küsimused ja vastused

Millised on täpsed mõõtmed, kaal ja karbi sisu selle toote puhul?

Plaat mõõdab 41 mm x 62 mm x 3.4 mm, on valmistatud rohelisest PCB-st ja tarnitakse karbis ühe ühikuna. Selliste mõõtmetega PCB tüüpiline kaal on alla 25 g, kuigi see võib tootjast veidi sõltuvalt erineda.

Milline on maksimaalne vool ja soovitatav töötemperatuuri vahemik kahjustuste vältimiseks?

Plaat võimaldab maksimaalselt 60 A pidevat tühjendusvoolu ja 15 A pidevat laadimisvoolu. Ebapiisava jahutusega keskkonnas soovitatakse neid väärtusi mitte ületada. PCB tüüpiline töötemperatuuri vahemik on 0 °C kuni 60 °C; sellest väljaspool töötamine võib kaitset halvendada.

Milliseid ettevaatusabinõusid või sagedasi probleeme tuleb ohutu paigalduse jaoks arvestada ja millistele normidele see toode vastab?

Oluline on järgida ühendusskeemi ja vältida tahtlikke lühiseid. Mootori ühendamisel soovitatakse klemmide vahele lisada mittepolaarne kondensaator (≥25 V, 10–100 µF), et filtreerida vastupinge tippe. Kuigi see täidab tüüpilisi liitiumakude kaitsefunktsioone, ei ole märgitud konkreetset vastavust rahvusvahelistele standarditele (nagu IEC 62133), seega tuleks kriitiliste tööstuslike rakenduste puhul kontrollida lisanõudeid.

Milliste akudega see kaitseplaat ühildub?

See ühildub 3S liitiumakudega, sealhulgas 18650, 26650 ja liitiumpolümeerakudega.

Mis on selle plaadi maksimaalne tühjendusvool?

Plaadi maksimaalne pidev tühjendusvool on 60A, ebapiisava jahutuse korral soovitatakse seda vähendada.

Milleks on selle plaadi tasakaalustatud versioon?

Tasakaalustatud funktsioon hoiab elementide laadimise tasakaalus, et vältida ülelaadimist ja pikendada aku kasutusiga.

Kas seda plaati saab kasutada elektritrellides?

Jah, see sobib elektritrellidele, mille käivitusvool on alla 120A ja võimsus alla 260W.

Mida tuleb arvestada akude jadamisi ühendamisel selle plaadiga?

Veenduge, et iga akugrupi pinge oleks sama, ja vältige lühiseid, järgides näidatud juhtmestiku skeemi.
