Zhuomao ZM-R6200-C: professionaalne jootmisjaam tellimisel
Kaubamärk: Zhuomao
Käibemaks sisaldub (KM-ta: 5 000,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 5 856,00€ | -4% |
| 10+ | 5 734,00€ | -6% |
| 20+ | 5 490,00€ | -10% |

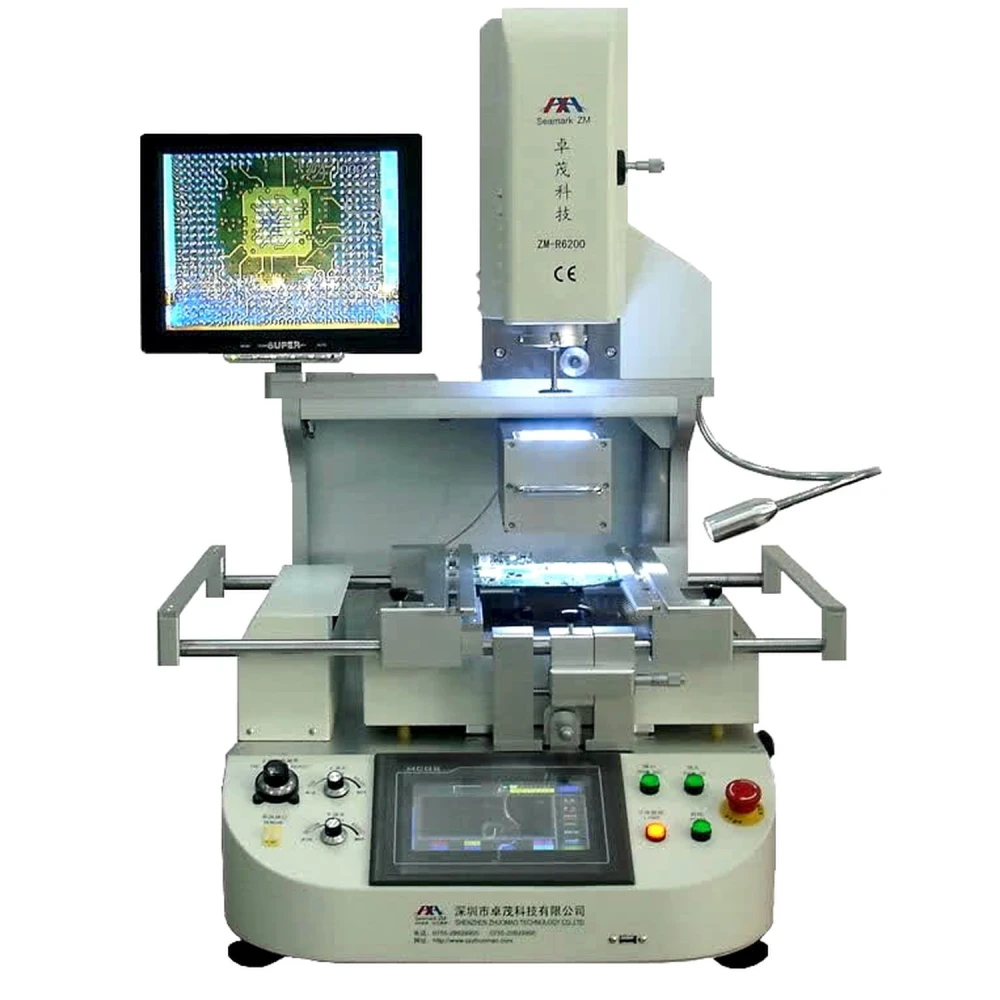

Zhuomao ZM-R6200-C on professionaalne jootmisjaam, mis on mõeldud spetsiaalseteks töödeks nagu BGA reballing ja suurte elektroonikaplaatide remont. See jaam paistab silma suure täpsuse, mitmekülgsuse ja arenenud tehnoloogiaga, mis tagab optimaalsed tulemused jootmis- ja lahtijootmisprotsessides.
Professionaalsetele kasutajatele loodud jaam on varustatud PCL-juhtimissüsteemi ja kõrglahutusega puutetundliku ekraaniga, mis võimaldab salvestada mitu temperatuuriprofiili paroolikaitsega. Lisaks sisaldab see temperatuurikõverate kohest analüüsi, mis tagab protsessi põhjaliku kontrolli.
Peamised omadused:
- Täpne liikumine X-, Y- ja Z-teljel tänu adoptliner-liugurile, mis lihtsustab peenhäälestust ja kiiret positsioneerimist.
- Kolm sõltumatut kuumutustsooni: kaks kuumaõhukütteseadet ja üks infrapunakütteseade eelsoojenduseks, temperatuurikontrolli täpsusega ±3 °C.
- 360° pöörlevad kuumaõhuotsikud magnetiga lihtsaks paigaldamiseks ja vahetamiseks, kohandatavad erinevate vajadustega.
- Imporditud kõrgtäpsusega K-tüüpi termopaar suletud ahelaga juhtimise ja automaatse temperatuurikompensatsiooni süsteemiga.
- V-kujulise soonega PCB-tugi ja paindlik fikseerimine, mis kaitseb plaati kuumutamise ja jahutamise ajal, ühildub mis tahes suurusega BGA-paketiga.
- Ristvooluventilaator plaadi kiireks jahutamiseks, suurendades töö efektiivsust.
- Integreeritud vaakumpump ja väline imemispulk kiipide kiireks käsitsemiseks.
- CCD-nägemissüsteem, mis võimaldab täpset visuaalset kontrolli jootmise ja lahtijootmise ajal.
- Suur kuumutuspind suurte plaatide jaoks, sealhulgas sülearvutid, mängukonsoolid, serverid ja nutitelerid.
- CE-sertifikaat, hädaseiskamine ning automaatne kaitse ülekuumenemise ja ebanormaalsete voolukatkestuste eest.
Tehnilised andmed:
| Parameeter | Detail |
|---|---|
| Koguvõimsus | 5600 W |
| Ülemine kütteseade | 800 W |
| Alumine kütteseade | Teine kütteseade 800 W, kolmas IR-kütteseade 3900 W |
| Toitepinge | AC 220V ±10%, 50/60 Hz |
| Mõõtmed | 640 × 630 × 900 mm |
| Positsioneerimine | V-kujuline soon koos igas suunas reguleeritava toega välise universaalse kinnituse abil |
| Temperatuuri juhtimine | K-tüüpi andur, suletud ahel, sõltumatu, täpsus ±3 °C |
| Ühilduv PCB suurus | Minimaalne 20×20 mm, maksimaalne 570×370 mm |
| Elektriline juhtimine | Väga tundlik temperatuuri juhtmoodul, Taiwani puutetundlik ekraan, ühilduv Mitsubishi Fx2n PLC-ga |
| Netokaal | 70 kg |
Tüüpilised kasutusalad:
- BGA kiipide remont ja reballing elektroonikaplaatidel.
- Komponentide jootmine ja lahtijootmine suurte trükkplaatide peal.
- Elektroonikaseadmete, nagu sülearvutid, mängukonsoolid, serverid ja nutitelerid, remont.
Ühilduvus: See jaam ühildub mitme temperatuuriprofiili ja mis tahes suurusega BGA-pakettidega ning sobib erineva mõõduga plaatidele ja eri tüüpi elektroonikaseadmetele.
Oluline märkus: See toode on saadaval ainult tellimisel. Palun arvestage tarneaegadega ja kontrollige saadavust enne ostu sooritamist.
- 5600 W koguvõimsus tõhusaks kuumutamiseks.
- Kolm sõltumatut kuumutustsooni täpse juhtimisega ±3 °C.
- HD-puutetundlik ekraan PCL-juhtimise ja salvestatavate temperatuuriprofiilidega.
- CCD-nägemissüsteem visuaalseks kontrolliks jootmise ja lahtijootmise ajal.
- Reguleeritav V-soonega PCB-tugi, mis aitab vältida deformatsiooni.
- Integreeritud vaakumpump ja imemispulk kiipide kiireks käsitsemiseks.
- Suur kuumutuspind suurte plaatide ja erinevate seadmete jaoks.
- CE-sertifikaat koos kaitsesüsteemide ja hädaseiskamisega.
- Ühilduv Mitsubishi Fx2n PLC-ga ja arenenud elektriline juhtimine.
- Saadaval ainult tellimisel, kontrolli tarneaega.
Klientide küsimused ja vastused
Millised eelised on Zhuomao Zm-R6200-C jaamal võrreldes teiste BGA jaamadega temperatuuri juhtimise ja positsioneerimise täpsuse osas?
Zhuomao Zm-R6200-C paistab silma täpse temperatuuri juhtimisega kolme sõltumatu tsooni kaudu (kaks kuumaõhku ja üks alumine IR), hoides kõikumised ±3 °C piires. X-Y-Z telgede süsteem lineaarjuhikutega võimaldab peen- või kiirreguleerimist, mis suurendab joondamise täpsust võrreldes tavapäraste käsitsi reguleeritavate seadmetega. See vähendab ülekuumenemisest tingitud kahjustuste riski ja parandab korduvust keerukates BGA ümbertöötlusprotsessides.
Millised on jaama mõõtmed, kaal ja peamised materjalid ning mida täpselt sisaldab karp selle kättesaamisel?
Zhuomao Zm-R6200-C jaama ligikaudsed mõõtmed on 660 mm × 610 mm × 600 mm ja kaal umbes 45–50 kg, sõltuvalt tarvikutest. See on valmistatud peamiselt tööstuslikust alumiiniumist ja terasest, mis tagab vastupidavuse. Standardpakett sisaldab tavaliselt põhiseadet, puuteekraani, kuumaõhuotsikute põhikomplekti, toitekaablit, K-tüüpi termopaare, väiksemaid tööriistu ja kasutusjuhendit. Täpne komplekt tuleks edasimüüjalt üle kinnitada, kuna konfiguratsioon võib tellimusest sõltuvalt erineda.
Milliste toiteallikate ja pingega on Zm-R6200-C ühilduv ning millised on ohutu paigalduse elektrinõuded?
Zm-R6200-C vajab üldjuhul ühefaasilist 220–240 V AC, 50/60 Hz toidet, hinnangulise maksimaalse koormusega 5,5 kW. Pistikupesal peab olema piisav võimsus ja usaldusväärne maandus. Ohutuks paigalduseks on soovitatav kasutada eraldi kaitselülitit ning järgida kohalikke IEC või samaväärseid laboriseadmete norme.
Millist ennetavat hooldust see jaam vajab ja kuidas seda tuleks puhastada, et tagada pikk eluiga?
Ennetav hooldus hõlmab düüside, temperatuuriandurite ja õhufiltrite igakuist kontrolli ja puhastamist. Oluline on regulaarselt kontrollida lineaarjuhikute seisukorda ja määrida neid vastavalt tootja spetsifikatsioonile. Puhastada tuleks pehme ja kuiva lapiga; agressiivseid lahusteid ei tohi kasutada. Kaablite ja ühenduste perioodiline kontroll aitab vältida elektririkkeid. Nende rutiinide järgimine pikendab eluiga ja vähendab seisakuid.
Kas Zm-R6200-C jaoks on saadaval varuosi või järelteenindust ning milline on tüüpiline garantiiaeg?
Jaamale on saadaval varuosi düüside, termopaaride, ekraanide ja küttemoodulite jaoks, mida haldavad tavaliselt volitatud edasimüüjad. Tüüpiline garantiiaeg on 12 kuud alates ostust, kattes tootmisvead, kuid see tuleb tarnija järgi üle kontrollida. Järelteenindus hõlmab tavaliselt tehnilist nõustamist ja varuosade tarnimist mitme aasta jooksul, sõltuvalt tootja saadavusest.
Kas Zhuomao ZM-R6200-C on kohe saadaval?
Ei, see jaam on saadaval ainult tellimisel, seega soovitatakse enne ostmist tarneaega kontrollida.
Mis suurusega PCB-sid see jaam suudab töödelda?
See suudab töödelda plaate alates 20×20 mm kuni maksimaalselt 570×370 mm.
Millist temperatuuri juhtimist jaam kasutab?
See kasutab K-tüüpi andurit suletud ahelaga juhtimise ja täpsusega ±3 °C iga sõltumatu kuumutustsooni jaoks.
Millisteks rakendusteks see jaam sobib?
See sobib ideaalselt BGA reballinguks, komponentide jootmiseks ja lahtijootmiseks suurte plaatide peal ning seadmete, nagu sülearvutid, konsoolid ja serverid, remondiks.
Kas sellel on ohutuskaitse?
Jah, sellel on CE-sertifikaat, hädaseiskamine, automaatne kaitse ülekuumenemise eest ja väljalülitus õnnetuse korral.
