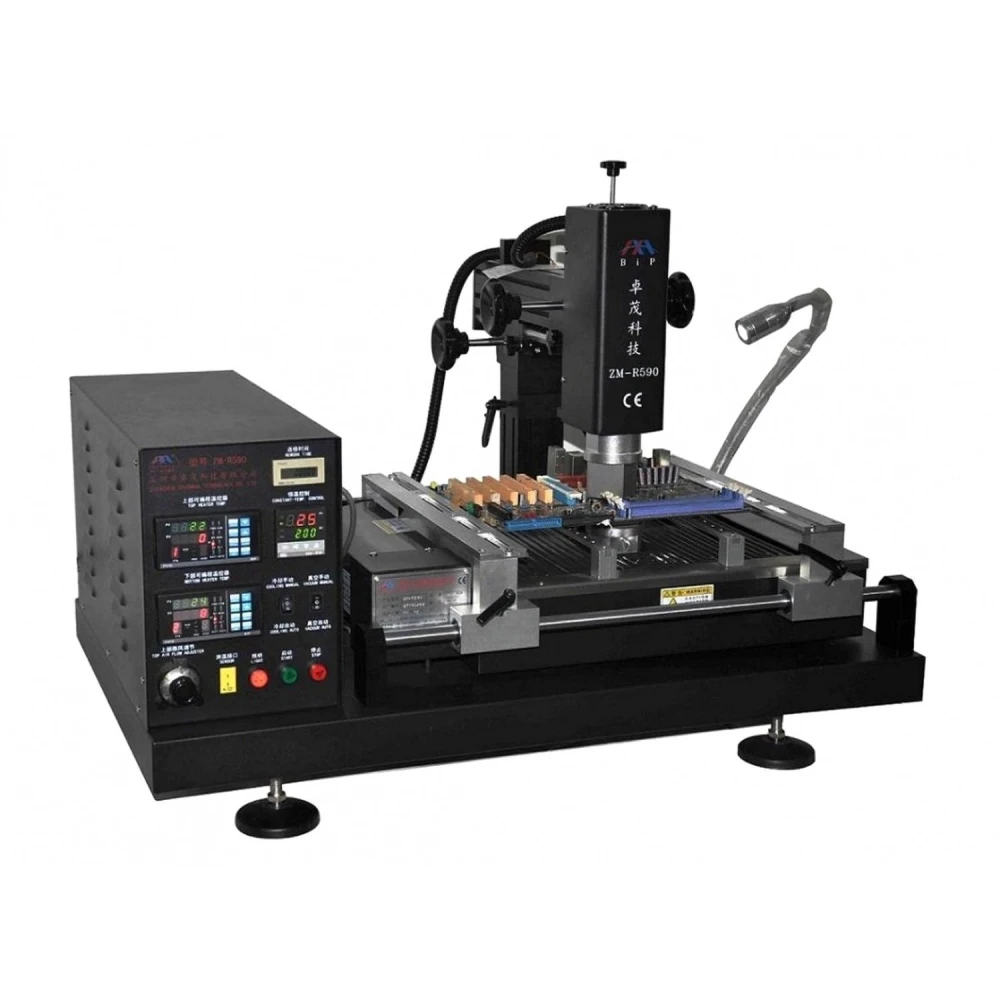

Zhuomao ZM-R590 jootmisjaam BGA reballinguks ja täppisjootmiseks
Kaubamärk: Zhuomao
Käibemaks sisaldub (KM-ta: 1 500,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 756,80€ | -4% |
| 10+ | 1 720,20€ | -6% |
| 20+ | 1 647,00€ | -10% |
Zhuomao ZM-R590 jootmisjaam on täiustatud tööriist, mis on loodud professionaalidele elektroonika jootmisel ja seadmete parandamisel. See jaam paistab silma oma täpsuse ja mitmekülgsusega, ühendades tipptasemel tehnoloogia, et tagada optimaalsed tulemused BGA reballingus ja peenjootmises.
Jaamal on lineaarne liugsüsteem, mis võimaldab täpseid seadistusi ja kiiret positsioneerimist X-, Y- ja Z-teljel, tagades tõhusa ja täpse töö. Ülitäpne temperatuurikontroller sisaldab PC-seeriaporti ja välist andurit, võimaldades ühendust tootja tarkvaraga detailseks ja kohandatud juhtimiseks.
Jaamal on kolm sõltumatut kuumutustsooni: kaks kuumaõhukütteseadet ja üks infrapuna (IR) eelsoojendustsoon, mille temperatuurijuhtimise täpsus on ±3 °C. Ülemist kütteseadet saab vabalt reguleerida, samal ajal kui teist saab vertikaalselt liigutada. Lisaks võimaldab IR-ala reguleerida energiatarbimist vastavalt erinevatele jootmisvajadustele.
Tarvikute hulgas on erinevad kuumaõhuotsikud, mis pöörlevad 360° ning millel on magnetid lihtsaks paigaldamiseks ja vahetamiseks, sealhulgas ka kohandatud lahendused. Jaam kasutab imporditud ülitäpset K-tüüpi termopaari suletud ahelaga juhtimise ja automaatse temperatuurikompensatsiooni süsteemiga.
PCB-plaatide kaitsmiseks protsessi ajal sisaldab jaam V-kujulist soonega tuge koos painduva lisatarvikuga, mis aitab vältida kuumutamisest või jahutamisest põhjustatud deformatsioone. See ühildub iga suurusega BGA pakendiga alates 20×20 mm kuni maksimaalselt 420×390 mm.
Tõhusust parandab võimas ristvooluventilaator, mis jahutab PCB-plaati kiiresti. Lisaks on seadmel sisseehitatud vaakumpump ja väline imitoru kiipide kiireks ja täpseks eemaldamiseks. Jootmise ja lahtijootmise protsesside lõpus annab jaam ohutuse ja kontrolli suurendamiseks varajasi hoiatusi.
See seade on CE-sertifikaadiga, sisaldab hädaseiskamisnuppu ja automaatset kaitset juhusliku rikke korral väljalülitamiseks, samuti topeltkaitset ülekuumenemise vastu, et tagada kasutaja ja seadme ohutus.
Peamised tehnilised andmed
- Koguvõimsus: 4700W
- Ülemine kütteseade: 800W
- Alumised kütteseadmed: Teine kütteseade 1200W, IR-kütteseade 2700W
- Toitepinge: AC220V±10%, 50/60Hz
- Mõõtmed: 810×500×690 mm
- Positsioneerimine: V-kujuline soon reguleeritava toe ja välise universaalse lisatarvikuga
- Temperatuurijuhtimine: K-tüüpi andur, suletud ahel, täpsus ±3°
- Ühilduv PCB suurus: 20×20 mm kuni 420×390 mm
- Kaal: 45 kg
Kasutus ja ühilduvus
Zhuomao ZM-R590 jootmisjaam sobib ideaalselt elektroonikatöökodadele, kus on vaja täpsust BGA-komponentide jootmisel ja parandamisel. Selle disain võimaldab töötada väga erineva suurusega plaatide ja pakenditega, lihtsustades reballingu, lahtijootmise ja jootmise töid täiustatud temperatuurikontrolliga. See ühildub tootja tarkvaraga detailseks juhtimiseks ning sobib professionaalidele, kes otsivad oma tööprotsessides tõhusust ja ohutust.
- Ülitäpne temperatuurijuhtimine K-tüüpi anduri ja suletud ahelaga
- Kolm sõltumatut kuumutustsooni: kaks kuumaõhku ja üks infrapuna
- Kiire ja täpne positsioneerimine X-, Y- ja Z-teljel lineaarse liugsüsteemiga
- Reguleeritav V-toega alus PCB-de kaitsmiseks ja erinevate suurustega kohandumiseks
- Võimas ristvooluventilaator kiireks jahutamiseks
- Sisseehitatud vaakumpump ja väline imitoru kiipide käsitsemiseks
- 360° pöörlevad kuumaõhuotsikud lihtsa magnetkinnitusega
- CE-sertifikaat koos hädaseiskamise ja ülekuumenemiskaitsega
Klientide küsimused ja vastused
Milliseid eeliseid pakub kolmekordne kuumutustsoon (kaks õhku ja üks IR) võrreldes tavapäraste BGA jaamadega?
Zhuomao Zm-R590 jaam sisaldab kahte õhuga kuumutustsooni ja ühte infrapuna (IR) tsooni, võimaldades termilise profiili optimeeritud ja segmentitud juhtimist. See lihtsustab erineva suurusega BGA rework'i ja aitab vältida PCB lokaalseid ülekuumenemisi. Võrreldes ainult õhuga mudelitega väheneb PCB deformatsioon ning paraneb jootmise ja lahtijootmise õnnestumise määr.
Millised on jaama mõõtmed ja kaal? Mida sisaldab karbi komplekt?
Jaama ligikaudsed mõõtmed on 880 mm (pikkus) x 600 mm (laius) x 620 mm (kõrgus) ning kaal 65 kg. Karbi sisu sisaldab tavaliselt põhijaama, vahetatavate düüside komplekte, vaakumpumpa, imemispliiatsit, PCB kinnitustarvikuid ja kasutusjuhendit. See võib tarnijast sõltuvalt veidi erineda.
Millised elektrinõuded ja ühilduvus on Zm-R590-l korrektseks paigaldamiseks?
Zm-R590 vajab 230 V AC, 50/60 Hz sisendit ning maksimaalne tarbimine on 5500 W. See ühildub PC-ga jälgimiseks ja juhtimiseks läbi serial port'i. On väga oluline tagada maandus ja sobiv elektriline kaitse; enne paigaldamist kontrolli serial port'i ühilduvust operatsioonisüsteemiga.
Millist ennetavat hooldust soovitatakse, et pikendada seadme eluiga ja vältida sagedasi rikkeid?
Soovitatav on filtreid regulaarselt kontrollida ja puhastada, kontrollida düüside seisukorda ning kalibreerida termopaare ja sensoreid. Tuleb vältida tolmu kogunemist ventilatsioonialadesse ja kord aastas kontrollida vaakumsüsteemi seisukorda. Õige hooldus vähendab selliseid probleeme nagu temperatuurivead või imemisrikkeid.
Millised ohutussüsteemid on seadmel olemas ja millistele standarditele see vastab professionaalses töökojas kasutamiseks?
Seadmel on hädaseiskamisnupp, automaatne väljalülitus intsidentide korral, topeltkaitse ülekuumenemise vastu ning visuaalsed/helilised alarmid. Sellel on CE sertifikaat ning see vastab Euroopa elektriseadmete nõuetele laborites ja töökodades (elektriohutus ja elektromagnetiline ühilduvus).
Milliseid PCB suurusi Zhuomao ZM-R590 jootmisjaam toetab?
See toetab PCB-plaate alates minimaalsest suurusest 20×20 mm kuni maksimaalselt 420×390 mm.
Kas jaam võimaldab temperatuuri tarkvara kaudu juhtida?
Jah, sellel on PC-seeriaport ja seda saab ühendada tootja tarkvaraga täpseks temperatuurijuhtimiseks.
Milline ohutuskaitse on jaamal olemas?
See sisaldab hädaseiskamist, automaatset väljalülitust ebatavaliste olukordade korral ja topeltkaitset ülekuumenemise vastu.
Kui suur on jaama koguvõimsus ja kuumutustsoonide võimsus?
Koguvõimsus on 4700W, ülemine kütteseade on 800W, teine kütteseade 1200W ja infrapunakütteseade 2700W.
Kas Zhuomao ZM-R590 jootmisjaam on praegu saadaval?
Praegu on toode laost otsas. Soovitame küsida tulevaste täienduste kohta.
