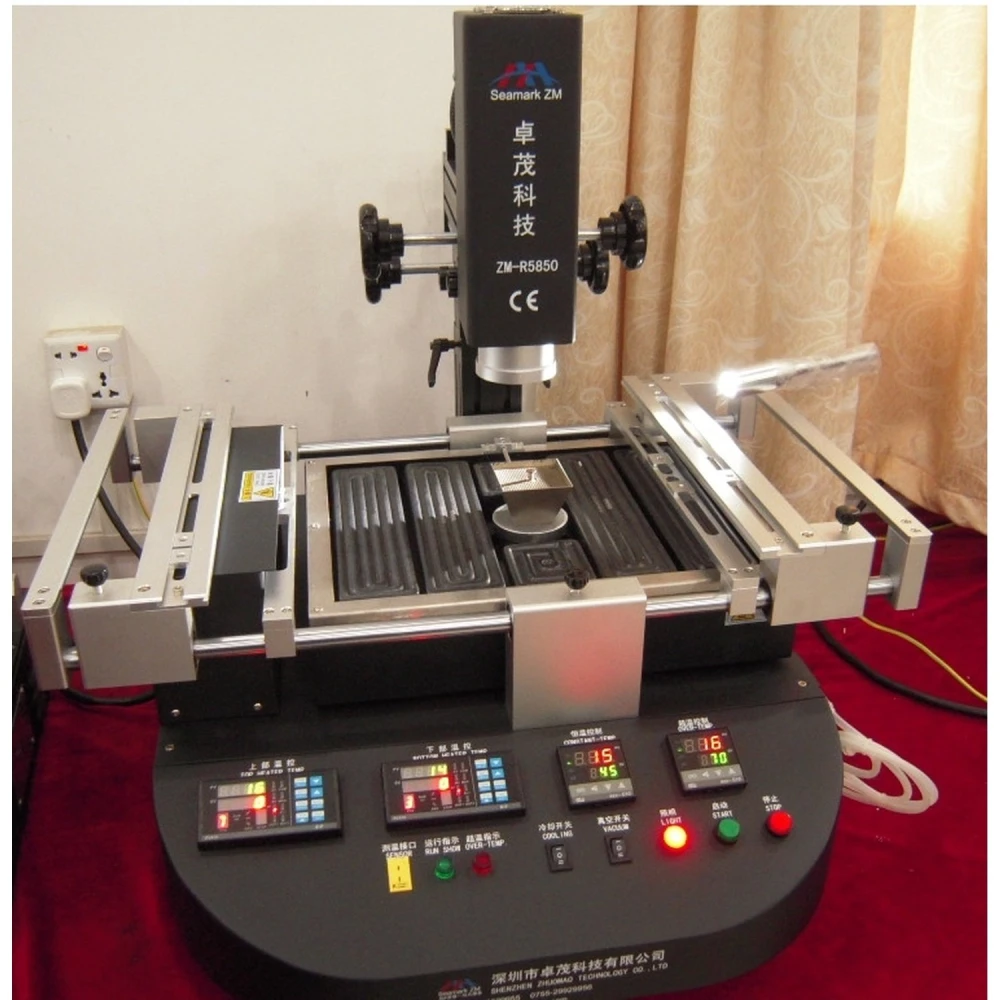

Zhuomao ZM-R5850 reballing jaam täiustatud temperatuurijuhtimisega
Kaubamärk: Zhuomao
Käibemaks sisaldub (KM-ta: 1 650,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 932,48€ | -4% |
| 10+ | 1 892,22€ | -6% |
| 20+ | 1 811,70€ | -10% |
Zhuomao ZM-R5850 reballing jaam on professionaalne tööriist, mis on loodud BGA pakettide parandamiseks ja rework'iks trükkplaatidel (PCB). Selle disain sisaldab V-soone süsteemi koos painduva toega, mis tagab PCB asendi ja aitab vältida deformatsioone kuumutamise ja jahutamise protsesside ajal. See jaam ühildub mis tahes suurusega BGA paketiga, muutes selle mitmekülgseks mitmesugustes elektroonikarakendustes.
Peamised omadused:
- Täpne liikumine X, Y ja Z telgedel lineaarjuhikute abil, mis võimaldavad peenreguleerimist ja kiiret positsioneerimist.
- Ülitäpne temperatuurikontroller imporditud K-tüüpi anduriga, suletud ahela juhtimissüsteem ja automaatne temperatuurikompensatsioon, et tagada ühtlased tulemused.
- Kolm sõltumatut kuumutustsooni: kaks kuumaõhukütteseadet ja üks infrapunakütteseade eelsoojenduseks, temperatuurijuhtimisega vahemikus ±3 °C.
- Ülemine kütteseade on vabalt reguleeritav, teine kütteseade saab liikuda vertikaalselt ning infrapunapiirkonna võimsus on reguleeritav, et sobituda erinevate protsessidega.
- Komplektis on mitmesugused 360° pöörlevad kuumaõhudüüsid, millel on lihtne magnetkinnitus ja kohandamisvõimalused.
- Võimas ristvooluventilaator PCB kiireks jahutamiseks, mis suurendab töö tõhusust.
- Integreeritud vaakumpump ja väline imipliiats kiipide kiireks ja turvaliseks käsitsemiseks.
- Täiustatud häiresüsteem, mis annab märku jootmise ja tinatamise protsesside lõppedes.
- CE sertifikaat, hädaseiskamisnupp ning automaatne kaitse ülekuumenemise ja elektririkete vastu.
Tehnilised andmed:
- Koguvõimsus: 4800 W
- Ülemine kütteseade: 800 W
- Alumine kütteseade: 1200 W
- Infrapunakütteseade: 2700 W
- Toide: AC220V ±10%, 50/60 Hz
- Mõõtmed: 630 x 650 x 690 mm
- Positsioneerimine: V-soon reguleeritava toega igas suunas universaalse välise kinnituse abil
- Temperatuurijuhtimine: K-tüüpi andur, suletud ahela juhtimine, täpsus ±3°
- Ühilduv PCB suurus: maksimaalselt 410 x 370 mm, minimaalselt 20 x 20 mm
- Väline temperatuuriandur: valikuline
- Netokaal: 40 kg
Tüüpilised kasutusalad:
See jaam sobib ideaalselt elektroonikatehnikutele ja -spetsialistidele, kes peavad teostama trükkplaatidel BGA komponentide parandust, reballing'ut ja jootmist. Selle täpsus ja täiustatud juhtimine võimaldavad teha õrnu töid suure töökindlusega, mistõttu sobib see remonditöökodadesse ja elektroonikatootmisse.
Ühilduvus:
Ühildub laia valiku BGA pakettide ja erineva suurusega PCB-dega tänu paindlikule positsioneerimissüsteemile ja sõltumatule temperatuurireguleerimisele mitmes tsoonis.
Märkus: Hetkel on see toode otsas. Võid küsida teavitust taaslaose kohta või vaadata saadaolevaid alternatiive.
- Täpne liikumine X, Y ja Z telgedel lineaarjuhikutega peenreguleerimiseks
- Ülitäpne temperatuurijuhtimine K-tüüpi anduri ja automaatse kompensatsioonisüsteemiga
- Kolm sõltumatut kuumutustsooni: kaks kuumaõhku ja üks infrapuna
- 360° pöörlevad kuumaõhudüüsid magnetkinnitusega
- Ristvooluventilaator PCB kiireks jahutamiseks
- Integreeritud vaakumpump ja väline imipliiats kiipide käsitsemiseks
- Täiustatud häiresüsteem ja kaitse ülekuumenemise vastu
- CE sertifikaat ja hädaseiskamisseade
- Ühildub PCB-dega suurusega kuni 410×370 mm ja alates 20×20 mm
- Netokaal 40 kg ja mõõtmed 630x650x690 mm
Klientide küsimused ja vastused
Milliseid BGA-komponentide tüüpe ja suurusi toetab Zhuomao ZM-R5850?
Zhuomao ZM-R5850 kasutab paindlikku kinnitussüsteemi ja V-soont, mis võimaldab töötada praktiliselt iga suuruse ja tüübiga BGA-korpustega, sealhulgas suurte ja väikestega, samuti CSP, QFP ja sarnastega. Jaam kohandub toe ja otsiku seadistamisega, pakkudes universaalset ühilduvust elektroonika tavapärases PCB-vahemikus.
Milline on temperatuuri juhtimise täpsus ja stabiilsus igas kuumutustsoonis?
ZM-R5850 jaam kasutab imporditud K-tüüpi termopaare, suletud ahelaga juhtimist ja automaatset kompensatsiooni, saavutades kolme tsooni temperatuuri juhtimise tolerantsiga ±3 °C. Selline täpsus vähendab oluliselt ülekuumenemise riski ja parandab korduvust kriitilistes BGA ümbertöötlusprotsessides.
Millised on jaama mõõtmed ja kaal ning mida sisaldab karp ostmisel?
Ligikaudsed mõõtmed on 660 mm × 610 mm × 600 mm ja kaal umbes 70 kg. Standardkomplekt sisaldab põhiseadet, kuumaõhuotsikute komplekti, V-kujulist PCB kinnitussüsteemi, termopaare, integreeritud vaakumpumpa, imipliiatsit, kaableid, juhendit ja omatarkvara. Sisu võib edasimüüjast sõltuvalt erineda.
Milline pinge, elektritarve ja paigaldusnõuded on jaamal?
See töötab 220 V AC ±10 % toitega ja sagedusel 50/60 Hz, maksimaalse tarbimisega umbes 5200 W täisvõimsusel. Soovitatav on eraldi kaitsega vooluring koos termokaitse ja usaldusväärse maandusega. Samuti on vaja jaama ümber vaba ruumi ventilatsiooniks ja soojuse hajutamiseks.
Kuidas võrdub Zhuomao ZM-R5850 sarnase klassi BGA-jaamadega jõudluse ja hoolduse osas?
Sarnase klassi alternatiividega võrreldes paistab ZM-R5850 silma kolmekordse kuumutussüsteemiga (2 õhutsooni ja 1 infrapuna), kõrge termilise täpsuse ja mikromeetrilise XYZ-positsioneerimisega. Magnetiliste otsikute ja modulaarsete komponentide lihtne vahetamine muudab hoolduse mugavamaks. Erinevalt lihtsamatest seadmetest sisaldab ZM-R5850 häireid, ülekuumenemiskaitset ja omatarkvara, lähenedes täiustatud tööstusjaamade tasemele, kuigi kõrgema hinna ja suuremate mõõtmetega.
Milliste komponentide jaoks sobib Zhuomao ZM-R5850 reballing jaam?
See sobib BGA pakettide parandamiseks ja rework'iks mis tahes suuruses trükkplaatidel.
Millised temperatuurijuhtimissüsteemid sellel jaamal on?
Sellel on imporditud K-tüüpi andur, suletud ahela juhtimine ja automaatne temperatuurikompensatsioon suure täpsuse tagamiseks.
Kas seda saab ühendada arvutiga?
Jah, sellel on integreeritud PC jadaport ja tootja tarkvara juhtimiseks ja jälgimiseks.
Millised on Zhuomao ZM-R5850 mõõtmed?
Selle mõõtmed on 630 x 650 x 690 mm ja netokaal 40 kg.
Kas see on praegu ostmiseks saadaval?
Praegu on toode otsas. Soovitatav on küsida teavitust taaslaose kohta.
