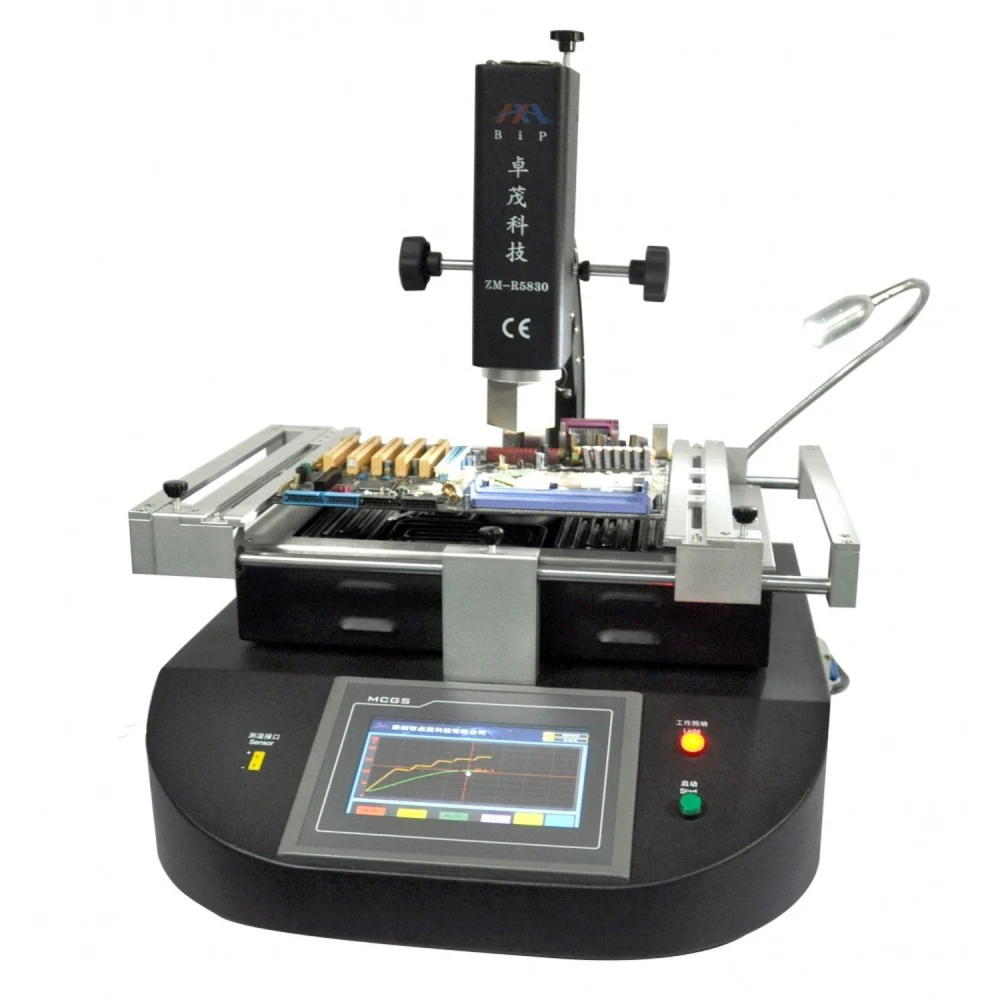

Zhuomao ZM-R5830 reballing-jaam: täpsus ja arenenud tehnoloogia
Kaubamärk: Zhuomao
Käibemaks sisaldub (KM-ta: 1 350,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 581,12€ | -4% |
| 10+ | 1 548,18€ | -6% |
| 20+ | 1 482,30€ | -10% |
Zhuomao ZM-R5830 reballing-jaam on professionaalne tööriist, mis on loodud BGA-jootmis- ja reballing-töödeks suure täpsuse ja tõhususega. See jaam paistab silma täpse X-, Y- ja Z-telje reguleerimissüsteemiga lineaarse liuguri abil, mis võimaldab kiiret ja täpset positsioneerimist, sobides ideaalselt delikaatseteks töödeks PCB-plaatidel.
Sellel on kõrglahutusega puuteekraan ja PLC-juhtimine, mis võimaldab salvestada mitu temperatuuriprofiili, kaitsta neid parooliga ning parameetreid hõlpsalt muuta. Lisaks sisaldab see funktsiooni temperatuurikõverate hetkeks analüüsimiseks, et protsessi ajal oleks võimalik teha detailset kontrolli.
Jaamal on kolm sõltumatut kuumutustsooni: kaks kuumaõhukütteseadet ülemises ja keskmises osas ning infrapunakütteseade (IR) allosas ühtlaseks eelsoojenduseks. Temperatuuri juhitakse täpsusega ±3 °C ning ülemine kütteseade on vabalt reguleeritav, samal ajal kui teist saab vertikaalselt liigutada. Alumine IR-kütteseade tagab soojuse ühtlase jaotumise plaadil.
Töö lihtsustamiseks sisaldab jaam mitmesuguseid kuumaõhuotsikuid, mis pöörlevad 360° ja kinnituvad magnetitega kiireks ning kohandatud vahetamiseks. PCB-plaat paigutatakse V-soone abil koos painduva toega, mis väldib deformatsiooni kuumutamise või jahutamise ajal ning ühildub mis tahes suurusega BGA-paketiga.
Lisaks on sellel võimas ristvooluventilaator, mis kiirendab plaadi jahutamist ja parandab protsessi tõhusust. Samuti on olemas integreeritud vaakumpump ja väline imipliiats kiipide kiireks käsitsemiseks.
Zhuomao ZM-R5830 jaam sisaldab helisignaale, mis annavad märku jootmise ja eemaldamise protsesside lõppemisest, ning sellel on CE-sertifikaat, hädaseiskamissüsteem ja automaatne ülekuumenemiskaitse, et tagada ohutus kasutamise ajal.
Põhiomadused:
- Koguvõimsus: 4500W
- Ülemine kütteseade: 800W
- Alumised kütteseadmed: 1200W (teine) ja 2400W (kolmas IR)
- Toitepinge: AC220V ±10%, 50/60Hz
- Mõõtmed: 530×600×600 mm
- Positsioneerimine: V-soon reguleeritava universaalse toega
- Temperatuuri juhtimine: K-tüüpi andur, suletud ahel, täpsus ±3 °C
- Maksimaalne PCB suurus: 350×330 mm; minimaalne: 20×20 mm
- Tundlik temperatuuri juhtmoodul ja Taiwani puuteekraan
- Kaal: 34 kg
Tüüpilised kasutusalad: BGA-kiipide remont ja reballing elektroonikaplaatidel, õrnade komponentide jootmine, tööd, mis nõuavad täpset temperatuurijuhtimist ja täpset positsioneerimist.
Ühilduvus: Ühildub erineva suurusega PCB-plaatide ja mitmesuguste BGA-pakettidega tänu painduvale ja reguleeritavale toele.
Hetkel ei ole Zhuomao ZM-R5830 reballing-jaam laos saadaval. Soovitame võtta ühendust meie meeskonnaga, et saada teavet alternatiivide või täiendamise kuupäevade kohta.
- Kõrge täpsus X-, Y- ja Z-telje reguleerimisel lineaarse liuguriga
- HD-puuteekraan PLC-juhtimise ja salvestatavate profiilidega
- Kolm sõltumatut kuumutustsooni ±3 °C juhtimisega
- 360° pöörlevad kuumaõhuotsikud magnetkinnitusega lihtsaks vahetuseks
- V-soonega tugi PCB deformatsiooni vältimiseks
- Ristvooluventilaator kiireks jahutamiseks
- Integreeritud vaakumpump ja väline imipliiats
- Helisignaalid protsesside lõppemiseks
- CE-sertifikaat ja integreeritud ohutussüsteemid
- Kompaktsed mõõtmed ja 34 kg kaal stabiilsuse tagamiseks
Klientide küsimused ja vastused
Millised on ZM-R5830 jaama mõõtmed, kaal ja karbis sisalduv komplekt?
Jaama ligikaudsed mõõtmed on 690 mm × 630 mm × 600 mm ja kaal umbes 55 kg. Tavaliselt sisaldab komplekt põhiseadet, kuumaõhuotsikute komplekti, V-tüüpi PCB kinnitust, vaakumpumpa, imipliiatsit, toitekaableid ja juhendit. Täpne tarvikute loetelu tuleks edasimüüjalt üle kontrollida.
Milliste elektri- ja ühilduvusnõuetega ZM-R5830 töötab?
ZM-R5830 vajab 220 V AC toidet (±10%), 50-60 Hz, ning maksimaalne tarbimine on umbes 5000 W. See ühildub laia valiku PCB-de ja kõigi BGA-korpuste tüüpidega, osaliselt tänu otsikute ja kinnituste kohandatavusele. 110 V pistikupesadega ei ühildu ilma sobiva trafota.
Millist hooldust ja millised on selle kulumise kriitilised punktid?
Hooldus hõlmab otsikute ja andurite regulaarset puhastamist, K-tüüpi termopaaride kontrolli ning PCB kinnitussüsteemi ja ristvooluventilaatori perioodilist ülevaatust. Kõige kriitilisemad komponendid on tavaliselt kütteelemendid ja andurid, millele on varuosad saadaval.
Kas ZM-R5830 jaamal on tunnustatud sertifikaadid või ohutuskaitsed?
Jah, ZM-R5830-l on CE-sertifikaat, hädaseiskamise süsteemid ja topelt ülekuumenemiskaitse, mis vastab Euroopa tööstuslike elektriohutuse normidele ning vähendab töö- ja termirikete riski.
Millist temperatuurijuhtimist kasutab Zhuomao ZM-R5830 reballing-jaam?
Sellel on suletud ahelaga temperatuurijuhtimine K-tüüpi anduriga ja täpsusega ±3 °C, mis võimaldab igas tsoonis iseseisvat ja täpset kuumutamist.
Mis on selle jaama maksimaalne PCB suurus?
See töötab kuni 350×330 mm PCB-plaatidega ja minimaalse suurusega 20×20 mm.
Kas jaamal on ohutussüsteem?
Jah, sellel on CE-sertifikaat, hädaseiskamine, automaatne väljalülitus ja kahekordne ülekuumenemiskaitse.
Kas see on kohe ostmiseks saadaval?
Hetkel on Zhuomao ZM-R5830 laost otsas. Soovitame küsida alternatiive või täiendamise kuupäevi.
Millised tarvikud on jootmise lihtsustamiseks kaasas?
Kaasas on magnetiga pöörlevad kuumaõhuotsikud, reguleeritav PCB-tugi, jahutusventilaator, vaakumpump ja imipliiats.
