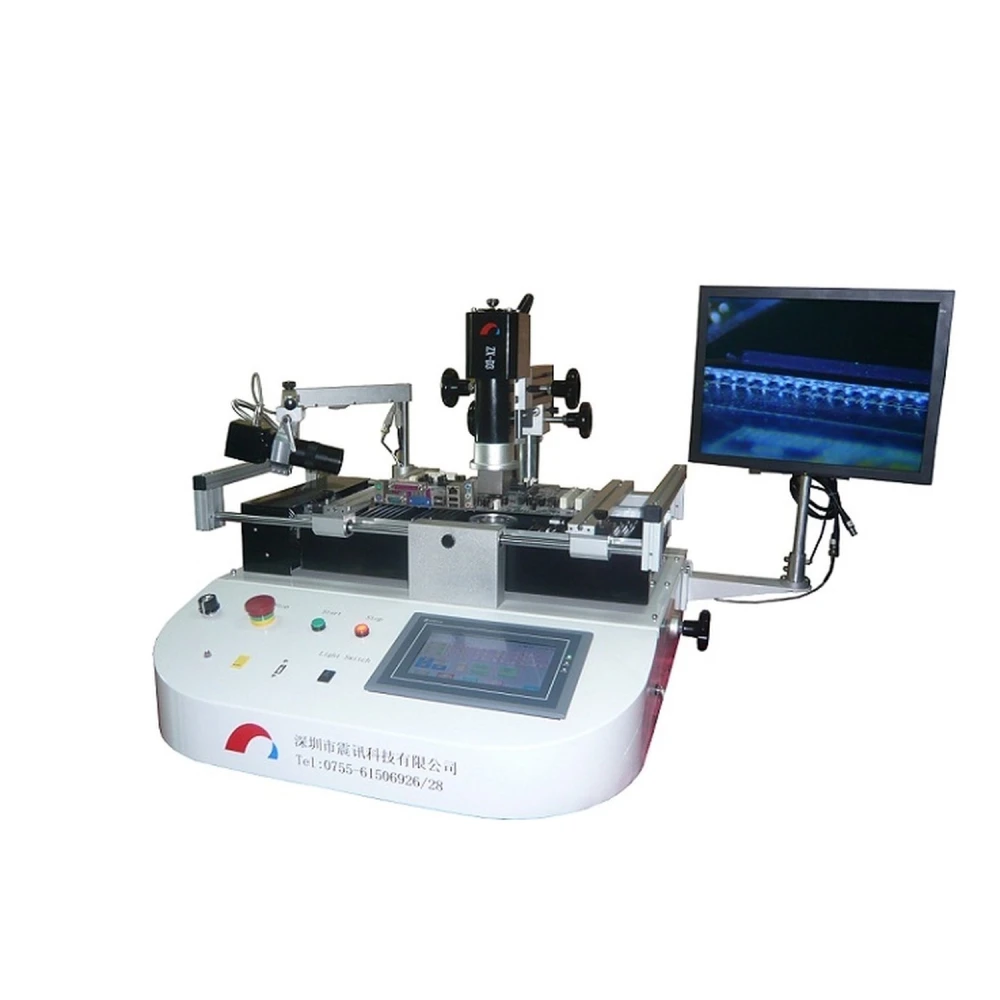

Zhenxun ZX-D3 professionaalne reballing jaam täpseks BGA tööks
Kaubamärk: ZHENXUN
Käibemaks sisaldub (KM-ta: 1 600,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 873,92€ | -4% |
| 10+ | 1 834,88€ | -6% |
| 20+ | 1 756,80€ | -10% |
Zhenxun ZX-D3 Reballing Jaam
Zhenxun ZX-D3 reballing jaam on professionaalne seade, mis on loodud BGA-komponentide parandamiseks ja jootmiseks täpselt ja tõhusalt. See jaam paistab silma oma täiustatud tehnoloogiaga, mis võimaldab täpset temperatuuri juhtimist kolmes sõltumatus tsoonis ning jootmisprotsessi visuaalset jälgimist.
Põhiomadused:
- PLC kasutajaliides, mis kuvab kolme tsooni tegelikku temperatuuri ja võimaldab termoprofiilide eksporti.
- Integreeritud CCD-kaamera jootepallide sulamisprotsessi jälgimiseks.
- Kolm sõltumatut temperatuuritsooni: ülemine ja alumine kuumaõhukütteseade ning infrapuna eelsoojendustsoon.
- 9-segmendiline temperatuuri juhtimine tõusuks ja languseks, võimalusega salvestada kuni 40 termoprofiili.
- Iga tsooni jaoks eraldi PID-süsteem, mis tagab stabiilsuse ja täpsuse kuumutamisel.
- Tugi, mis aitab vältida deformatsioone jootmistsoonis eelsoojenduse ja kuumutamise ajal.
- Jahutusventilaator, mis aitab tagada jootmise kvaliteedi pärast protsessi.
- Paroolikaitse termoprofiili parameetritele.
- Komplektis on mitu erineva suurusega kuumaõhuotsikut, kohandamisvõimalusega.
- Integreeritud vaakumpump, mis välistab vajaduse väliste gaasiallikate järele.
Tehnilised andmed:
- Maksimaalne PCB suurus: 500 x 300 mm
- PCB paksus: 0.1 a 5 mm
- Temperatuuri juhtimine: K-tüüpi termopaar suletud ahelaga PID-juhtimisega
- PCB positsioneerimise viis: Väline
- Alumine eelsoojendus: 2400W infrapuna
- Põhikütteseadmed (ülemine ja alumine): 800W kuumaõhk kummaski
- Toiteallikas: Ühefaasiline 220V, 50/60Hz, 4.0 KVA
- Mõõtmed: 650 x 700 x 550 mm (Pikkus x Laius x Kõrgus)
- Ligikaudne kaal: 57 kg
Tüüpilised kasutusalad:
See jaam sobib ideaalselt elektroonikaremondi töökodadele ja tootmisele, kus on vaja teha reballingut ja BGA-komponentide jootmist suure täpsuse ja korduvusega. Selle täiustatud juhtimissüsteem ja visuaalne jälgimine lihtsustavad keerukaid protsesse ning parandavad töö kvaliteeti.
Ühilduvus:
Ühildub erineva suuruse ja paksusega trükkplaatidega, mis jäävad etteantud spetsifikatsioonide piiridesse. Vahetatavate otsikute süsteem võimaldab kohanduda erinevat tüüpi BGA-komponentidega.
Oluline märkus: Hetkel on toode otsas. Soovitame vaadata alternatiive või võtta meie meeskonnaga ühendust personaalse nõustamise saamiseks.
- Kolme sõltumatu tsooniga temperatuuri juhtimine PID-süsteemiga
- CCD-kaamera jootmisprotsessi reaalajas jälgimiseks
- Integreeritud vaakumpump ilma väliste gaasiallikateta
- Kuni 40 termoprofiili salvestamine paroolikaitsega
- Infrapuna eelsoojendus ja kuumaõhukütteseadmed maksimaalse täpsuse jaoks
Klientide küsimused ja vastused
Milliseid eeliseid pakub sõltumatute tsoonide juhtimissüsteem võrreldes ühe tsooniga reballing-jaamadega?
Zhenxun ZX-D3-l on kolm iseseisvalt juhitavat kuumutustsooni (ülemine, alumine ja infrapunaeelsoojendus), mis võimaldab täpsemat soojusjuhtimist. See vähendab termilist pinget ja PCB või komponentide kahjustuse riski ning pakub suuremat paindlikkust erinevate tööde termiliste profiilide seadistamisel. Võrreldes ühe tsooniga süsteemidega võivad temperatuurikõikumised olla vähem kontrollitud, mis suurendab BGA-jootmise defektide riski.
Millised on PCB maksimaalsed mõõtmed, mida jaam toetab, ja millised praktilised piirangud võivad esineda?
Jaam toetab PCB-sid kuni 500 mm pikkuse ja 300 mm laiusega ning paksusega 0,1–5 mm. Arvestada tuleb täiendava ruumiga käsitsemiseks ja joondamiseks; lisaks võib maksimaalse piiri lähedal töötamine raskendada visuaalset ligipääsu ja suurendada termilist inertsust, seega soovitatakse suurte plaatide puhul optimeerida temperatuuriprofiile ja kasutada tugitarvikuid.
Millist elektritoidet see vajab ja milliseid elektripaigalduse kaalutlusi tuleb arvestada?
See töötab ühefaasilise 220 V, 50/60 Hz toitega ning maksimaalne tarbimine on 4,0 kVA. Oluline on veenduda, et elektripaigaldis talub nimivoolu (~18,2 A), eelistatavalt eraldi liiniga ja ülekoormuskaitsega. See ei sobi erineva pingega võrkudesse, välja arvatud sobiva trafo kasutamisel.
Milliseid hooldusprotokolle soovitatakse jaama jaoks ning kui palju see mõjutab selle eluiga?
Põhihooldus hõlmab õhudüüside ja filtrite regulaarset puhastamist, vaakumsüsteemi kontrolli ning PID-termopaaride kalibreerimise perioodilist kontrolli. Nende protseduuride järgimine vähendab enneaegset kulumist ja aitab säilitada termilist täpsust, pikendades masina eluiga ning vähendades reballingul esinevaid tõrkeid.
Milliseid ohutusmehhanisme jaam sisaldab ja kas see vastab mõnele tunnustatud standardile?
See sisaldab paroolikaitset kriitiliste parameetrite jaoks, automaatset jahutust pärast jootmistsüklit ning soojusisolatsiooni kontaktialadel. Esitatud dokumentatsioonis ei ole täpsustatud CE-, UL- ega muid rahvusvahelisi sertifikaate; tööstuskeskkondades, kus nõutakse normidele vastavuse kontrolli, võib olla vajalik tootja või edasimüüja täiendav kinnitus.
Mis on Zhenxun ZX-D3 reballing jaama maksimaalne PCB suurus?
See toetab trükkplaate maksimaalse suurusega 500 x 300 mm.
Kas jaamal on jootmisprotsessi jälgimise süsteem?
Jah, sellel on integreeritud CCD-kaamera jootepallide sulamisprotsessi jälgimiseks.
Kas vaakumpumba tööks on vaja väliseid gaasiallikaid?
Ei, vaakumpump on integreeritud ja ei vaja väliseid gaasiallikaid.
Millist temperatuuri juhtimist see jaam kasutab?
See kasutab K-tüüpi termopaari suletud ahelaga PID-juhtimisega stabiilseks ja täpseks kuumutamiseks.
Kas Zhenxun ZX-D3 reballing jaam on praegu saadaval?
Hetkel on toode otsas, kuid võite vaadata alternatiive või võtta meie meeskonnaga ühendust lisainfo saamiseks.
