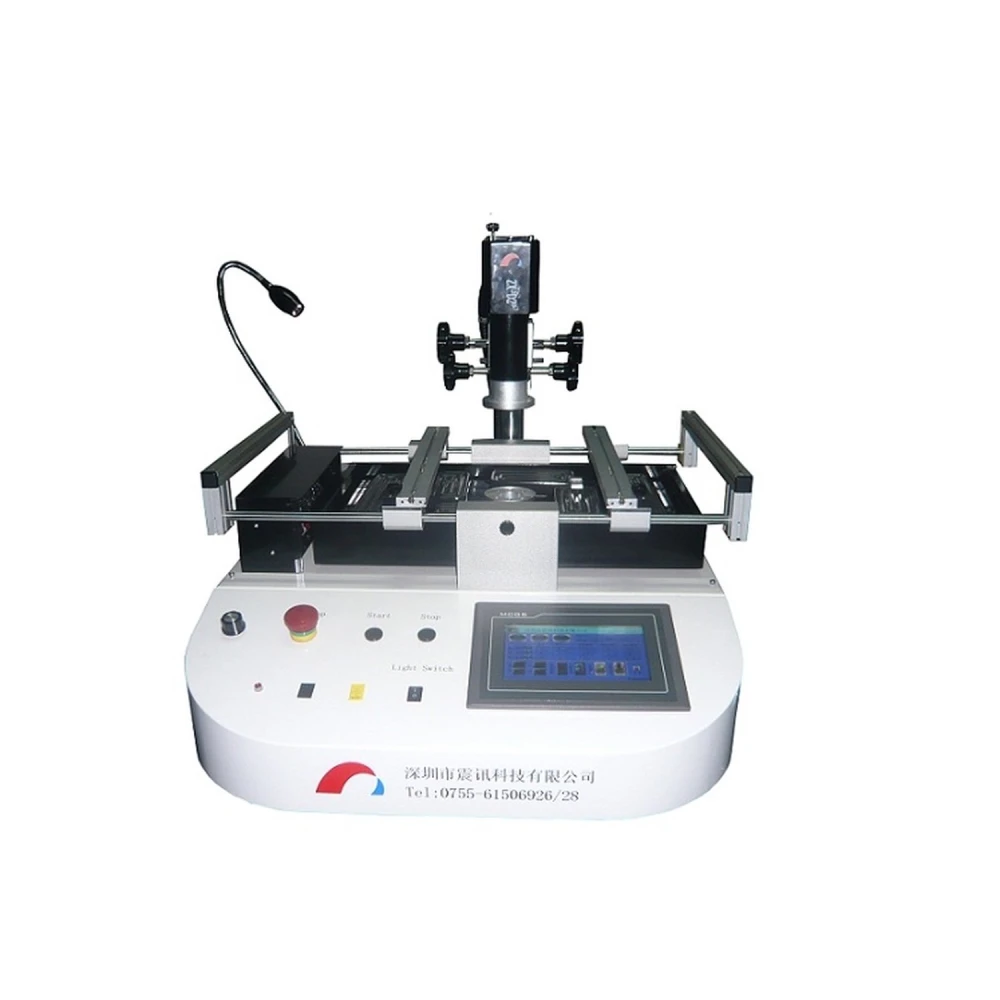

Zhenxun ZX-D2 reballing-jaam professionaalseks BGA-jootmiseks
Kaubamärk: ZHENXUN
Käibemaks sisaldub (KM-ta: 1 450,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 698,24€ | -4% |
| 10+ | 1 662,86€ | -6% |
| 20+ | 1 592,10€ | -10% |
Zhenxun ZX-D2 reballing-jaam on professionaalne tööriist, mis on loodud reballinguks ja BGA-komponentide parandamiseks trükkplaatidel (PCB). See jaam paistab silma oma täiustatud temperatuurijuhtimissüsteemi ja tugeva konstruktsiooniga, mis tagavad jootmisprotsessi ajal täpsuse ja stabiilsuse.
Peamised omadused:
- PLC-kasutajaliides, mis kuvab kolme tsooni tegelikku temperatuuri ja võimaldab temperatuuriprofiilide eksportimist.
- Kolm sõltumatut temperatuuritsooni: ülemine ja alumine kuumaõhukütteseade ning infrapunane eelsoojendustsoon.
- Temperatuurijuhtimine 9 tõusva ja langeva segmendiga, võimalusega salvestada kuni 40 temperatuuriprofiili.
- Iga tsooni jaoks eraldi PID-süsteem, mis tagab kuumutamisprotsessi stabiilsema ja täpsema juhtimise.
- Tugi alumises kuumutamis- ja infrapunatsoonis, et vältida jootmisala deformeerumist.
- Jahutusventilaator pärast jootmist, et tagada PCB-l optimaalne viimistlus.
- Paroolikaitse temperatuuriprofiili parameetritele, tagades turvalisuse ja kontrolli.
- Komplektis on erinevas suuruses kuumaõhuotsikud ning võimalus kohandamiseks vastavalt konkreetsetele nõuetele.
- Integreeritud vaakumpump, mis välistab vajaduse väliste gaasiallikate järele.
Tehnilised andmed:
- Maksimaalne PCB suurus: 500 × 300 mm
- PCB paksus: 0.1 kuni 5 mm
- Temperatuurijuhtimine: K-tüüpi termopaar suletud ahelaga PID-juhtimisega
- PCB positsioneerimise viis: Väljastpoolt
- Alumine eelsoojendus: Infrapuna 2400W
- Põhikütteseadmed (ülemine ja alumine): Kuumaõhk 800W + 800W
- Toiteallikas: Ühefaasiline 220V, 50/60Hz, 4.0KVA
- Mõõtmed: 650 × 700 × 550 mm
- Ligikaudne kaal: 47 kg
Tüüpilised kasutusalad:
See jaam sobib ideaalselt tehnikutele ja professionaalidele, kes tegelevad BGA-komponentidega elektroonikaplaatide parandamise ja hooldusega. Selle võime juhtida temperatuuri täpselt mitmes tsoonis muudab selle sobivaks reballinguks, jootmiseks ja lahtijootmiseks, tagades kvaliteetsed tulemused ja minimeerides plaatide kahjustamise riski.
Ühilduvus:
Ühildub määratud suuruse ja paksusega PCB-plaatidega ning sobib laia valiku BGA-komponentide jaoks. Integreeritud vaakumpump lihtsustab käsitsemist ilma täiendavate gaasiseadmeteta.
- PLC-liides kolme tsooni temperatuuri juhtimiseks ja kuvamiseks
- Kolm sõltumatut kuumutustsooni: kuumaõhk ja infrapunane eelsoojendus
- Kuni 40 temperatuuriprofiili salvestamine PID-juhtimisega
- Tugi jootmisala deformatsiooni vältimiseks
- Jahutusventilaator jootmise viimistluse parandamiseks
- Integreeritud vaakumpump, ilma väliste gaasiallikateta
- Komplektis mitu kuumaõhuotsikut, kohandatavad
- Sobib PCB-plaatidele kuni 500×300 mm ja paksusega 0.1 kuni 5 mm
- Ühefaasiline 220V toide, 4.0KVA
- Kompaktsed mõõtmed ja ligikaudne kaal 47 kg
Klientide küsimused ja vastused
Milliseid eeliseid annab kolme sõltumatu temperatuuritsooni juhtimine võrreldes ühe tsooniga reballing-jaamadega?
Kolme tsooni sõltumatu juhtimine (ülemine, alumine ja IR-eelsoojendus) võimaldab täpsemat ja ühtlasemat kuumutamist, vähendades PCB termilist pinget ning komponentide kahjustuse või deformatsiooni riski. Võrreldes ühe tsooniga jaamadega on termiline varieeruvus väiksem ja sobivus keerukate või mitmekihiliste detailidega parem.
Millised on Zhenxun ZX-D2 täpsed mõõtmed ja kaal ning mida karp täpselt sisaldab?
Zhenxun ZX-D2 mõõtmed on 650 mm pikk, 700 mm lai ja 550 mm kõrge; selle ligikaudne kaal on 47 kg. Tavaliselt sisaldab komplekt jaama, erineva suurusega kuumaõhudüüside komplekti, PCB hoidikuid ja kasutusjuhendit. Konkreetsete tarvikute olemasolu võib sõltuvalt jaotusest erineda.
Milliseid elektrinõudeid ja ühendusnõudeid peab jaam korrektseks tööks täitma ning millist pinget ja sagedust see talub?
Jaam töötab ühefaasilise 220 V AC toitega, aktsepteerib 50/60 Hz sagedust ja vajab maksimaalselt 4,0 kVA võimsust. Selle komponendid taluvad väikseid tüüpilisi võrgukõikumisi (±10% pingest), kuid stabiilne toide on soovitatav kuumutamisvigade vältimiseks.
Millist regulaarset hooldust soovitatakse, et tagada termiline stabiilsus ja töökindel toimimine?
Soovitatav on regulaarselt puhastada õhudüüse, kontrollida filtrit ja ventilaatorite seisukorda ning teha K-tüüpi anduri kalibreerimine vastavalt kasutusele. Kaablite ühenduste ja ventilatsioonialade takistuste puudumise kontroll tagab termiliste rampide stabiilsuse ja pikendab seadme eluiga.
Kas erineva paksusega PCB-dega töötamisel on ühilduvus- või piiranguküsimusi ning millised on lubatud vahemikud?
ZX-D2 võimaldab töötada PCB-dega paksusega 0,1 mm kuni 5 mm, hõlmates enamiku tarbe- ja professionaalseid plaate. Äärmuslike paksuste puhul tuleb reguleerida hoidikuid ja termilist kõverat ning veenduda, et mõõtmed (kuni 500 × 300 mm) ei ületaks tööala.
Mis on Zhenxun ZX-D2 reballing-jaama maksimaalne PCB suurus?
See toetab kuni 500×300 mm suuruseid PCB-plaate.
Millist temperatuurijuhtimist see jaam kasutab?
See kasutab PID-juhtimist K-tüüpi termopaariga suletud ahelas täpseks juhtimiseks.
Kas jaam vajab välist gaasiallikat?
Ei, sellel on integreeritud vaakumpump, seega ei vaja see väliseid gaasiallikaid.
Mitu temperatuuriprofiili saab jaam salvestada?
See saab salvestada kuni 40 erinevat temperatuuriprofiili.
Milliseid kuumutamismeetodeid jaam kasutab?
See kasutab põhikuumutuseks ülemist ja alumist kuumaõhku ning alumiseks eelsoojenduseks infrapunakuumutust.
