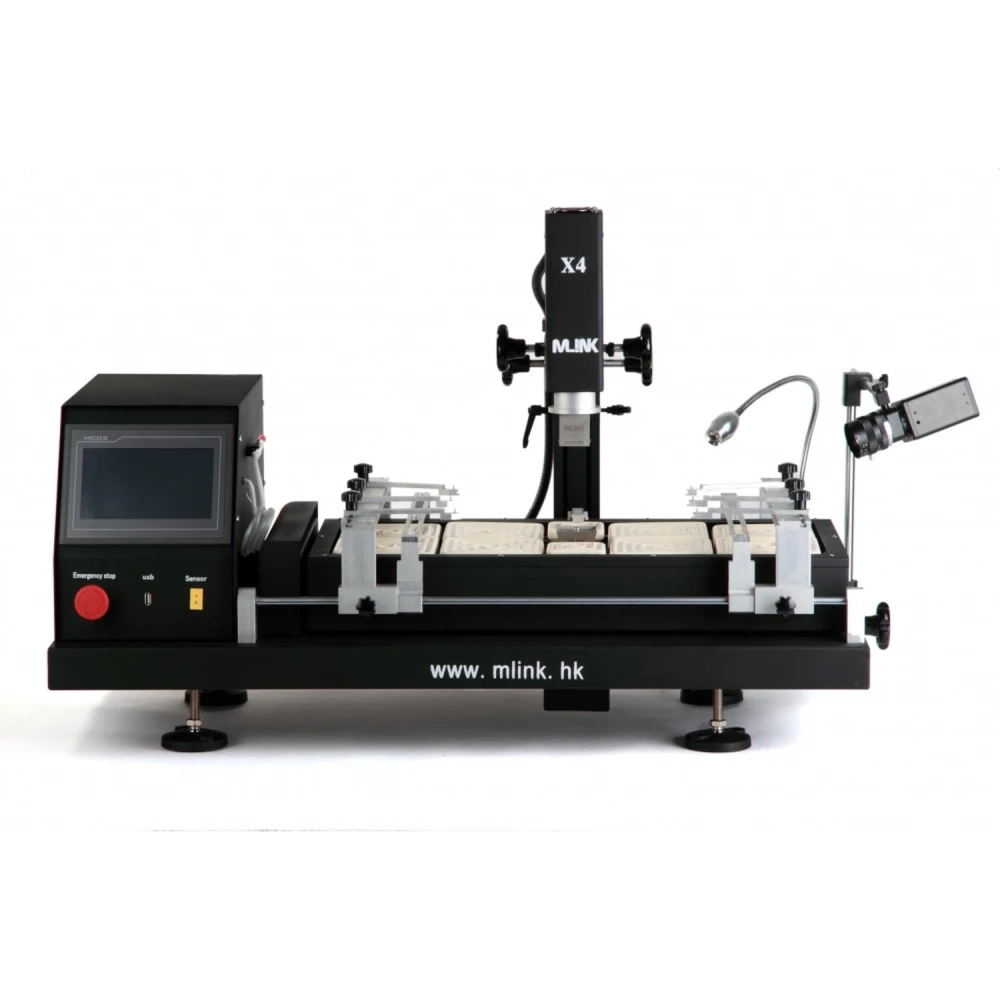

Mlink X4 kaameraga BGA reballing jaam professionaalseks jootmiseks
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 1 299,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 521,39€ | -4% |
| 10+ | 1 489,69€ | -6% |
| 20+ | 1 426,30€ | -10% |
Mlink X4 kaameraga BGA reballing jaam on professionaalne tööriist BGA komponentide jootmis- ja lahtijootmistöödeks, pakkudes suurt täpsust ja täiustatud juhtimist.
See jaam paistab silma X, Y ja Z telje positsioneerimissüsteemiga, millel on peenreguleerimine ja kiire positsioneerimine, tagades kõrge täpsuse ja tõhusa manööverdusvõime delikaatsetes töödes.

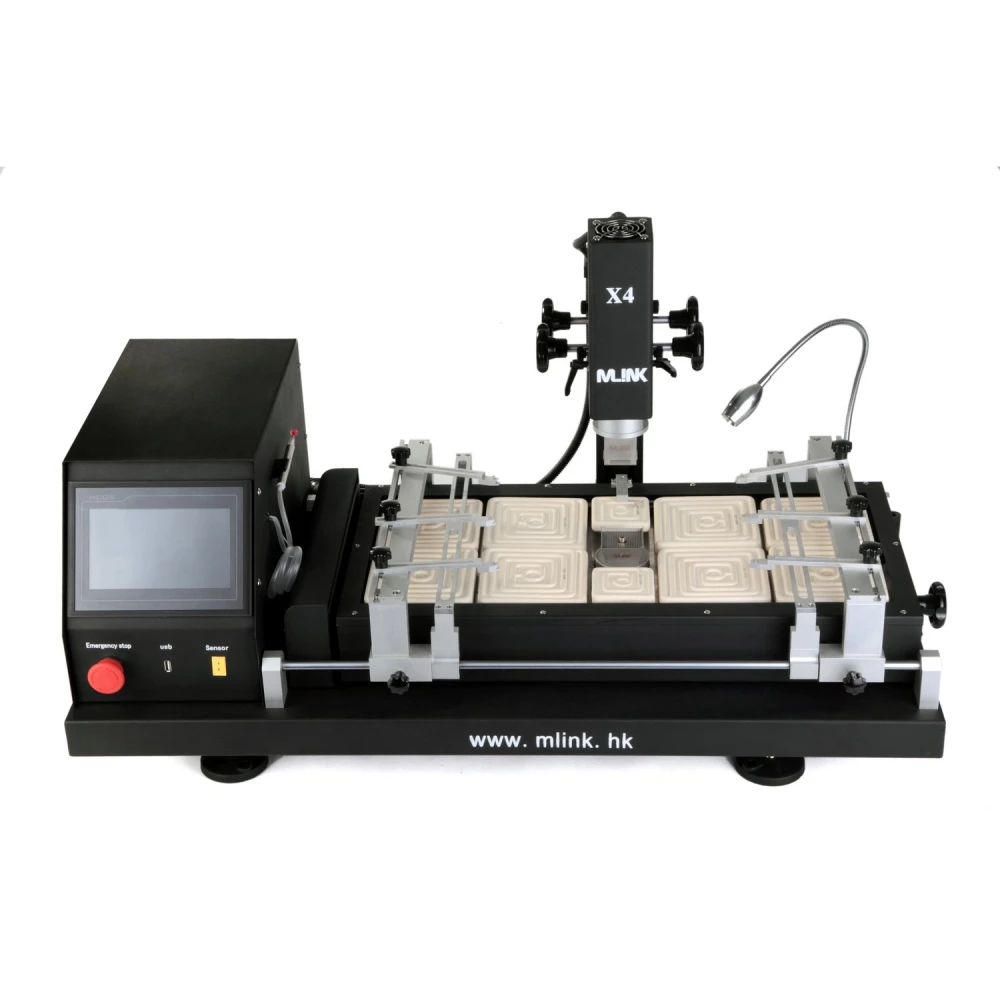

Sellel on kõrglahutusega puuteekraan ja PLC juhtimine, mis võimaldab salvestada mitu tööprofiili paroolikaitse ja muutmisfunktsioonidega. Lisaks sisaldab see temperatuurikõverate kohest analüüsi protsessi optimaalseks juhtimiseks.
Seadmel on kolm sõltumatut kuumutustsooni: kaks kuumaõhu soojendit (800W kumbki) ja infrapuna soojendi (3900W) eelsoojenduseks. Neid saab vabalt reguleerida, et juhtida temperatuure erinevates sektsioonides samaaegselt, täpsusega ±3 °C tänu kõrgtäpsusega K-tüüpi termopaarile ja suletud ahelaga juhtimissüsteemile.

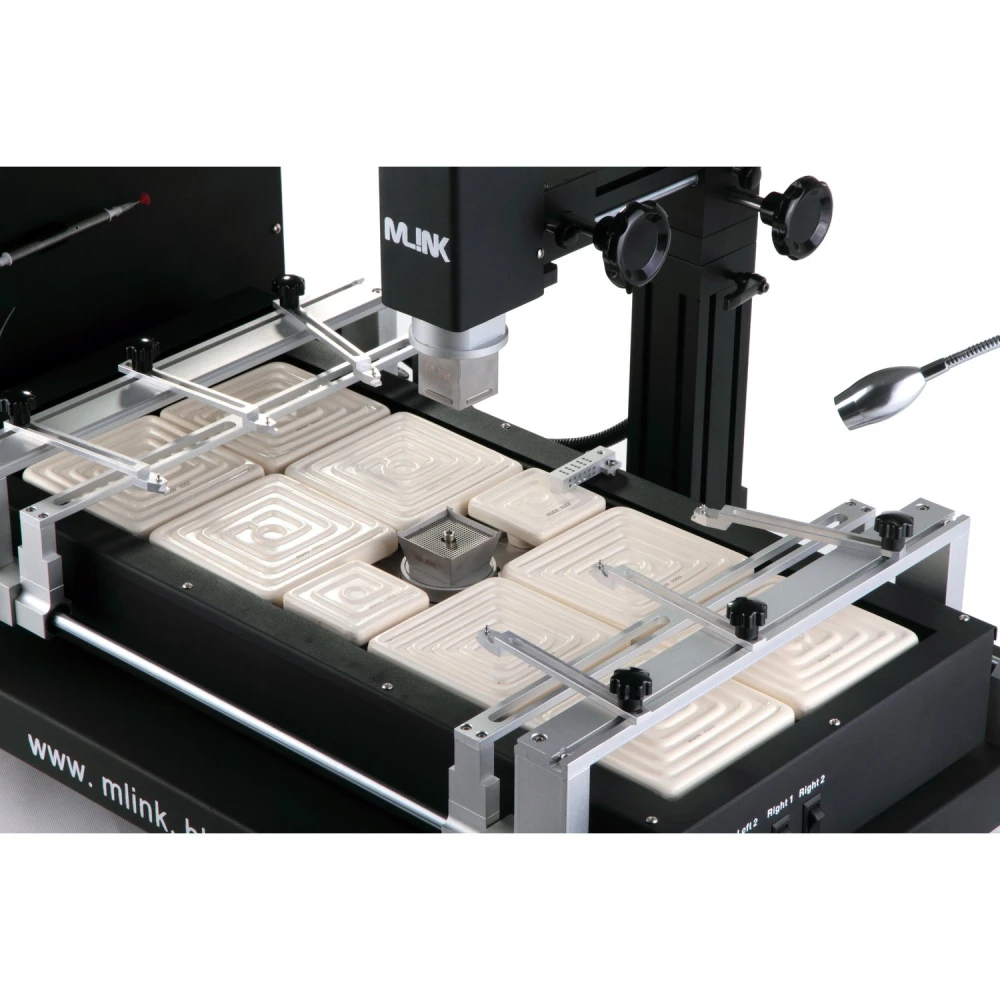

Jaam sisaldab laia valikut 360° pöörlevaid kuumaõhu otsikuid, millel on magnetid lihtsaks paigaldamiseks ja vahetamiseks, lisaks alumine infrapuna soojendi, mis tagab ühtlase soojuse jaotuse PCB plaadil.

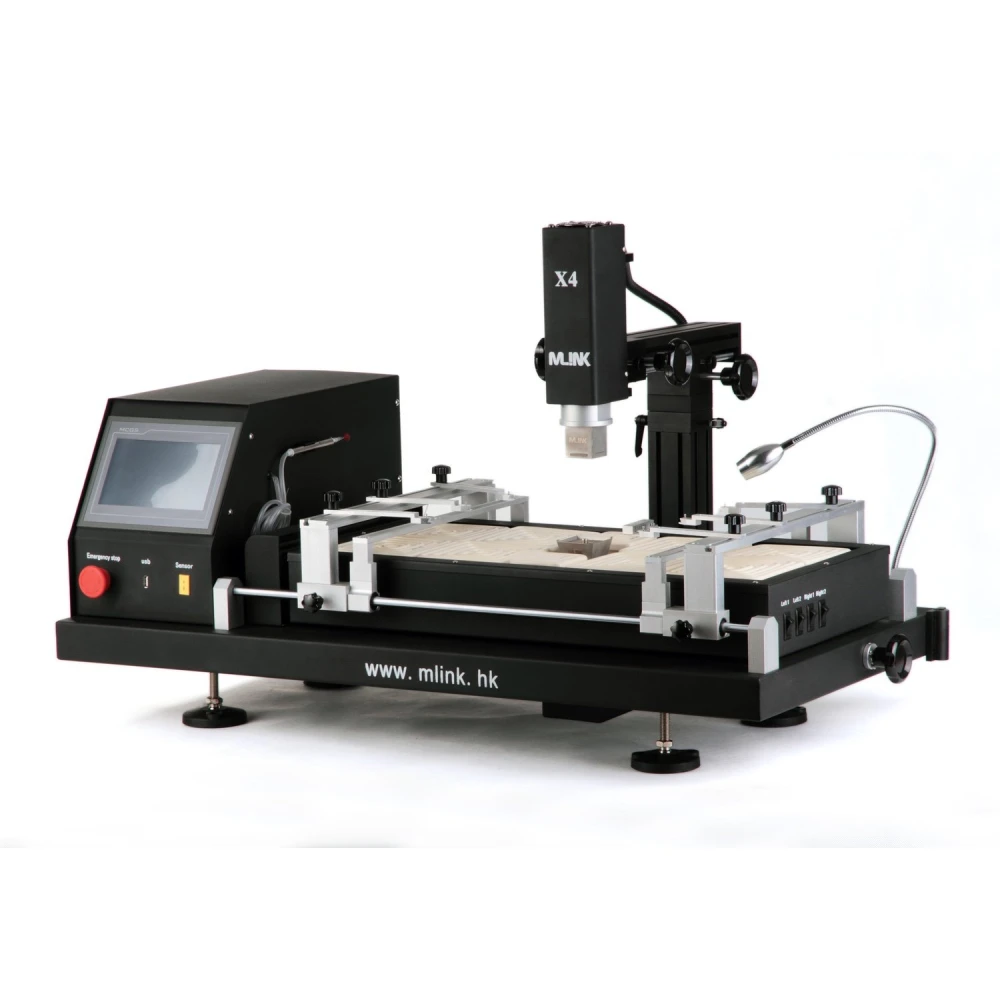

Plaatide kinnitamiseks kasutatakse V-soont koos painduva toega, mis kaitseb PCB-d deformatsiooni eest kuumutamise ja jahutamise ajal ning ühildub igas suuruses BGA pakendiga. Ristvoolu ventilaator jahutab plaati kiiresti, et parandada töö efektiivsust, ning seadmel on integreeritud vaakumpump ja väline imitoru kiipide kiireks käsitsemiseks.

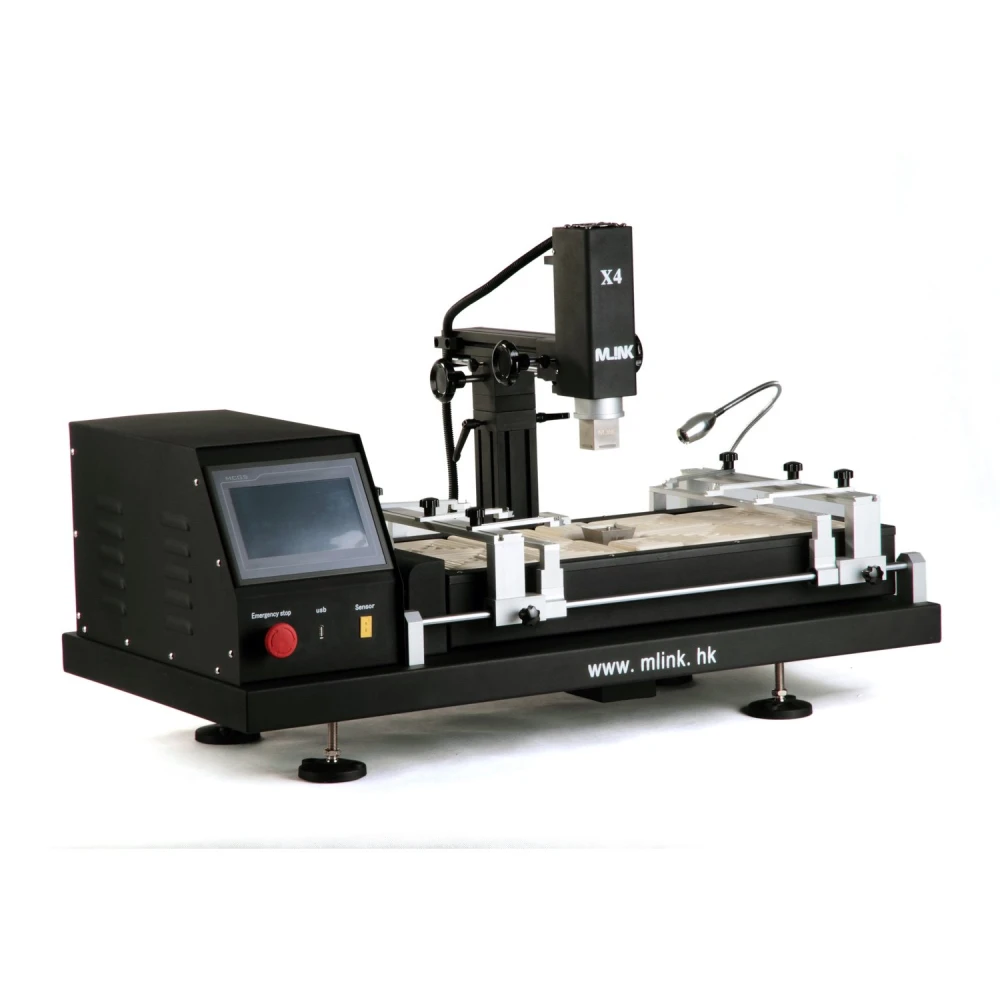

CCD nägemissüsteem tagab kriitilise visuaalse kontrolli jootmis- ja lahtijootmisprotsessi ajal, kindlustades täpsed ja usaldusväärsed tulemused. Selle suur kuumutuspind sobib igas suuruses plaatidele, sealhulgas sülearvutitele, mängukonsoolidele (Xbox, PS3), serveritele ja suurtele nutiteleritele.
Jaam vastab CE sertifikaadile ning sisaldab turvaseadmeid nagu hädaseiskamine, automaatne väljalülitus rikete korral ja kahekordne ülekuumenemiskaitse.
Põhiomadused:
- Koguvõimsus: 5600W
- Soojendid: ülemine 800W, teine 800W, infrapuna 3900W
- Toiteallikas: AC 220V ±10%, 50/60Hz
- Mõõtmed: 940×550×500 mm
- Sõltumatu temperatuurijuhtimine täpsusega ±3°C
- Reguleeritav PCB tugi igas suunas V-soone ja universaalse lisatarvikuga
- Ühilduva PCB suurus: maksimaalselt 570×370 mm, minimaalselt 20×20 mm
- Puutejuhtimine tundliku temperatuurimooduliga ja ühilduvus PLC Mitsubishi Fx2n-ga
- Netokaal: 70 kg
Tüüpilised kasutusalad:
Ideaalne elektroonikaplaatide parandamiseks ja reballinguks professionaalsetes valdkondades, kus on vaja suurt täpsust, nagu sülearvutite, mängukonsoolide, serverite ja suurte elektroonikaseadmete remont.
Selle kaamera- ja CCD nägemissüsteem lihtsustab protsessi visuaalset kontrolli, parandades kvaliteeti ja vähendades BGA komponentide jootmisvigu.
Ühilduvus:
Ühildub laia valiku plaatide ja BGA komponentidega, sealhulgas suurte seadmetega nagu sülearvutid, Xbox ja PS3 konsoolid, serverid ja nutitelerid.
- 5600W koguvõimsus tõhusaks kuumutamiseks
- Kolm sõltumatut kuumutustsooni täpse ±3°C juhtimisega
- HD puuteekraan PLC juhtimise ja kaitstud kasutajaprofiilidega
- CCD nägemissüsteem visuaalseks jälgimiseks jootmise ajal
- Reguleeritav V-soonega PCB tugi deformatsiooni vältimiseks
- Integreeritud vaakumpump ja imitoru kiireks käsitsemiseks
- Lai ühilduvus suurte plaatide ja erinevate seadmetega
- CE sertifikaat ja täiustatud turvasüsteemid
- Kompaktsed mõõtmed 940×550×500 mm ja kaal 70 kg
- Ühilduvus PLC Mitsubishi Fx2n-ga ja tundlik temperatuurijuhtimine
Klientide küsimused ja vastused
Milliseid eristavaid funktsioone pakub Mlink X4 võrreldes teiste sarnaste BGA ümbertöötlusjaamadega?
Mlink X4 sisaldab täpseid X-, Y- ja Z-telje seadistusi lineaarjuhikute abil, kõrglahutusega puuteekraani PLC-juhtimisega, mitme profiili salvestamist ja temperatuurikõverate reaalajas analüüsi. Sellel on kolm sõltumatut kütmistsooni (kaks kuumaõhuga ja üks infrapunaga), K-tüüpi termopaar kõrge täpsuse jaoks ning 360° pöörlevad vahetatavad kuumaõhu otsikud. Need elemendid ühendavad täpsuse, mitmekülgsuse ja ohutuse võrreldes tavapärasemate juhtimissüsteemidega standardmudelitega.
Millised on Mlink X4 peamised materjalid ja mõõtmed? Mida sisaldab karp seadme ostmisel?
Põhikonstruktsioon on tavaliselt valmistatud terasest ja alumiiniumist, et ühendada tugevus ja hea soojuse hajumine. Seda tüüpi jaamade tüüpilised mõõtmed jäävad umbes 600 x 650 x 500 mm juurde ning kaal 40–60 kg, kuigi täpsed väärtused tuleks kontrollida tehnilisest andmelehelt. Karbis on tavaliselt: jaam, kaamera, kuumaõhu otsikud, K-tüüpi termopaar, ühenduskaablid ja kasutusjuhend.
Millised elektri- ja ühilduvusnõuded peab minu töökoda selle jaama paigaldamiseks täitma?
Jaam töötab tavaliselt 220 V AC, 50/60 Hz juures, ligikaudse tarbimisega 3000 W. Oluline on maandusega elektriliin ja vähemalt 15 A voolutaluvus. Reguleeritava aluse tõttu ühildub see erineva suurusega PCB-dega. Spetsiaalsete kiipide/kapslitega tööks kontrollige otsikute ühilduvust.
Millist hooldust see vajab ja kuidas tagada seadme pikk tööiga?
Soovitatav on hoida kuumaõhu filtrid puhtad ning kontrollida regulaarselt pistikuid ja termopaare. Lineaarjuhikuid tuleb määrida vastavalt tootja juhistele. Seadet ei tohi kasutada väljaspool soovitatud ümbritseva temperatuuri vahemikku (15–35 °C) ega platvormi üle koormata. Otsikud ja küttekehad tuleks kulumise järgi välja vahetada.
Milline garantii katab Mlink X4 ja kas selle põhikomponentidele on varuosi saadaval?
Tootja pakub tavaliselt 12-kuulist standardgarantiid tootmisvigadele. Otsikud, termopaarid ja kütteelemendid on kulutarvikud ning nende varuosad on tellimisel saadaval. Spetsiifiliste osade (ekraan, PLC) saadavus tuleb kontrollida vastavalt edasimüüjale. Tehniline tugi sõltub ostukanalist ja võib piirkonniti erineda.
Millist temperatuurijuhtimist Mlink X4 jaam kasutab?
Jaam kasutab suletud ahelaga temperatuurijuhtimist kõrgtäpsusega K-tüüpi termopaariga, saavutades kuumutustsoonides täpsuse ±3°C.
Millise suurusega PCB plaatidele see jaam sobib?
See ühildub PCB plaatidega alates minimaalsest suurusest 20×20 mm kuni maksimaalselt 570×370 mm, sealhulgas suured plaadid nagu sülearvutid ja konsoolid.
Milliseid funktsioone pakub integreeritud kaamera?
Integreeritud CCD-kaamera võimaldab jootmis- ja lahtijootmisprotsessi visuaalselt jälgida, lihtsustades täpset kontrolli ja vigade tuvastamist reballingul.
Kas jaamal on turvasüsteemid?
Jah, sellel on CE sertifikaat, hädaseiskamine, automaatne väljalülitus rikete korral ja kahekordne ülekuumenemiskaitse, et tagada kasutaja ja seadme ohutus.
Kas see ühildub PLC süsteemidega?
Jah, see ühildub PLC Mitsubishi Fx2n-ga, võimaldades jootmisprotsesside täiustatud ja kohandatud juhtimist.
