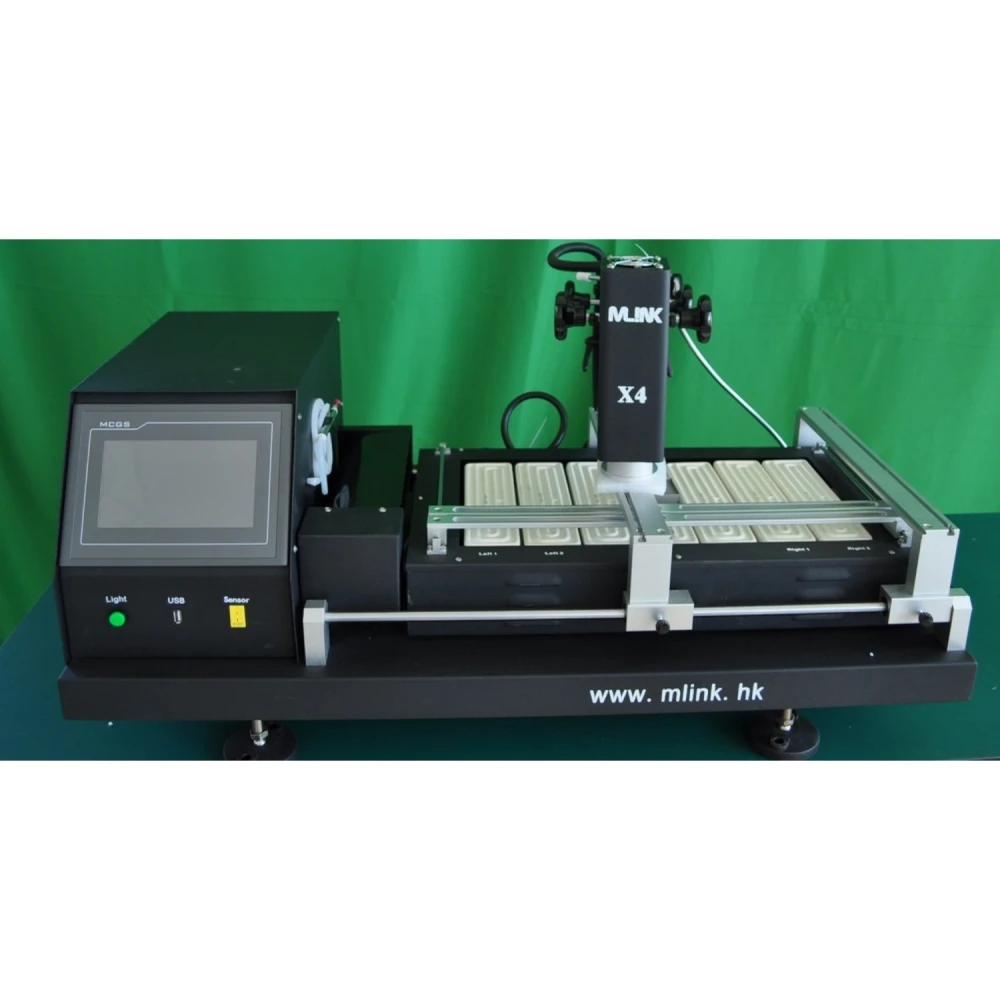

Mlink X4 BGA reballing jaam puutejuhtimisega
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 1 199,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 404,27€ | -4% |
| 10+ | 1 375,01€ | -6% |
| 20+ | 1 316,50€ | -10% |
Mlink X4 BGA reballing jaam on professionaalne tööriist, mis on loodud BGA-komponentide jootmis- ja reballing-töödeks suure täpsuse ja tõhususega. See jaam ühendab täiustatud tehnoloogia ja tugeva konstruktsiooni, et pakkuda optimaalseid tulemusi elektroonika parandamisel ja tootmisel.
See on varustatud liner-liuglussüsteemiga, mis võimaldab täpseid seadistusi ja kiiret positsioneerimist X-, Y- ja Z-teljel, tagades igas tööetapis hea manööverdusvõime ja täpsuse. Kõrglahutusega puuteekraan PLC-juhtimisega võimaldab salvestada mitu tööprofiili, kaitsta neid parooliga ja muuta parameetreid lihtsalt. Lisaks sisaldab see temperatuuri kõverate kohest analüüsi detailseks kontrolliks.
Mlink X4-l on kolm sõltumatut kuumutustsooni: kaks kuumaõhukütteseadet ja üks infrapunakütteseade eelsoojenduseks. Temperatuuri juhitakse täpsusega ±3 °C. Ülemine kütteseade on vabalt reguleeritav, samas kui teist saab vertikaalselt liigutada. Alumine IR-kütteseade tagab PCB-plaadil ühtlase soojusjaotuse.
See pakub mitmesuguseid kuumaõhuotsikuid, mis pöörlevad 360° ja paigaldatakse magnetite abil lihtsalt, lisaks on saadaval ka kohandatud lahendused. Jaam kasutab kõrge täpsusega K-tüüpi termopaare suletud ahela juhtimise ja automaatse temperatuurikompensatsiooniga, integreerides täpseks juhtimiseks PLC-mooduli.
Selle positsioneerimissüsteem sisaldab V-soont ja universaalset reguleeritavat tuge, et kaitsta PCB-plaati kuumutamise või jahutamise ajal deformatsiooni eest, ning see ühildub igas suuruses BGA-pakendiga.
Tõhususe parandamiseks on sisse ehitatud võimas ristvooluventilaator, mis jahutab plaati kiiresti, lisaks integreeritud vaakumpump ja väline imemispliiats kiipide kiireks käsitsemiseks.
Jaamal on ennetavad alarmid pärast jootmise ja lahtijootmise protsesside lõppu, CE-sertifikaat, hädaseiskamisnupp ning automaatne kaitse rikete või topeltülekuumenemise vastu.
CCD-nägemissüsteem võimaldab BGA jootmise ja lahtijootmise ajal sulamisprotsessi täpset visuaalset kontrolli, tagades kvaliteedi ja täpsuse.
Selle suur kuumutuspind sobib igas suuruses plaatidele, sealhulgas sülearvutitele, mängukonsoolidele (Xbox, PS3), serveriplaatidele ja suurtele nutiteleritele.
Peamised tehnilised omadused:
- Koguvõimsus: 5600W
- Ülemine kütteseade: 800W
- Alumine kütteseade: 2º calentador 800W + 3º calentador IR 3900W
- Toide: AC 220V ±10%, 50/60Hz
- Mõõtmed: 940 x 550 x 500 mm
- Positsioneerimine: V-soon koos reguleeritava universaalse toega
- Temperatuuri juhtimine: K-tüüpi andur, suletud ahel, täpsus ±3°C
- PCB maksimaalne suurus: 570 x 370 mm; minimaalne 20 x 20 mm
- Elektriline juhtimine: tundlik temperatuuri juhtmoodul + Taiwani puuteekraan + ühilduv Mitsubishi Fx2n PLC-ga
- Netokaal: 70 kg
Tüüpilised kasutusalad ja ühilduvus
Mlink X4 BGA reballing jaam sobib ideaalselt tehnikutele ja professionaalidele, kes vajavad BGA-kiipide jootmist, lahtijootmist ja reballingut suure täpsuse ja kontrolliga. See ühildub suurte elektroonikaplaatide ja keerukate seadmetega, nagu sülearvutid, mängukonsoolid, serverid ja nutitelerid.
Selle täiustatud temperatuuri- ja nägemissüsteem võimaldab turvalist ja tõhusat tööd, lihtsustades elektroonika parandamist ja tootmist professionaalses keskkonnas.
- 5600W koguvõimsus kiireks ja ühtlaseks kuumutamiseks
- Kolm sõltumatut kuumutustsooni koos ±3°C juhtimisega
- Kõrglahutusega puuteekraan PLC-juhtimise ja kaitstud profiilidega
- CCD-nägemissüsteem jootmisprotsessi täpseks jälgimiseks
- Reguleeritav V-soonega tugi PCB-plaatide kinnitamiseks ja kaitsmiseks
- Integreeritud ristvooluventilaator ja vaakumpump suurema tõhususe jaoks
- Ühildub suurte plaatidega kuni 570x370 mm ja väikeste komponentidega
- CE-sertifikaat ja ohutussüsteemid hädaseiskamisega
Klientide küsimused ja vastused
Millised on Mlink X4 peamised funktsioonid ja eelised võrreldes teiste turul olevate BGA ümbertöötlusjaamadega?
Mlink X4 paistab silma täpse ja kiire reguleerimisega X-, Y- ja Z-teljel tänu imporditud liugjuhikutele, kõrglahutusega puuteekraaniga profiilide salvestamise ja temperatuurikõverate analüüsiga, kolme sõltumatu kütmistsooniga (kaks kuumaõhuga ja üks infrapunaga) ning K-tüüpi termopaari ja PLC-põhise temperatuurijuhtimisega. Need omadused asetavad selle soodsasse positsiooni, pakkudes suuremat mitmekülgsust ja termoprofiilide täpsust võrreldes paljude standardsete alternatiividega.
Millistest materjalidest koosneb Mlink X4, millised on selle mõõtmed ja mida karp täpselt sisaldab?
Mlink X4 on tavaliselt valmistatud terasest ja alumiiniumist, et tagada tugevus ja hea soojuse hajumine, elektroonikakomponendid on kaitstud. Ligikaudsed mõõtmed: 600 mm x 550 mm x 480 mm, kogukaal 32 kg. Standardpakett sisaldab tavaliselt jaama, vahetatavate otsikute komplekti, kaableid, termopaaride komplekti, tehnilist juhendit ja põhilist hoolduskomplekti. Täpse sisu kinnitamiseks soovitame pöörduda müüja poole.
Millised toite- ja pistikuühilduvuse nõuded on Mlink X4 ohutuks tööks vajalikud?
Mlink X4 töötab tavaliselt 220–240 V AC (50/60 Hz) juures, maksimaalse tarbimisega umbes 3400 W. See kasutab standardset IEC toitepistikut ja vajab korralikku maandust. Termopaaride ja väliste juhtimisseadmete ühendamiseks võivad olla spetsiaalsed pordid, mis ühilduvad K-tüüpi termopaaride ja levinud tööstusühendustega.
Kui täpne on tegelik soojusjuhtimine ja millised on iga kütmistsooni töötemperatuuri piirid?
Mlink X4 pakub temperatuurijuhtimist varieeruvusega ±3 °C tänu K-tüüpi termopaarile ja suletud automaatse kompensatsiooni süsteemile. Kaks ülemist tsooni (kuumaõhk) töötavad tavaliselt vahemikus 100 °C kuni 450 °C, samas kui alumine IR-eelsoojendi võimaldab võimsust ja temperatuuri reguleerida sarnases vahemikus. Soovitatud vahemike ületamine võib mõjutada komponentide tööiga.
Mida peaksin teadma Mlink X4 hoolduse, võimalike rikete ja varuosade saadavuse kohta?
Peamine hooldus seisneb otsikute regulaarses puhastamises, termopaaride ja ventilaatorite kontrollimises ning elektriühenduste perioodilises ülevaatuses. Levinumad rikked võivad olla kahjustatud temperatuuriandurid või otsikute kulumine. Varuosi on saadaval — otsikud, termopaarid, ventilaatorid ja ekraanid — ning soovitatav on osta neid ainult volitatud tarnijatelt, et säilitada garantii (tavaliselt 1 aasta põhiosadele).
Milliste tööde jaoks on Mlink X4 BGA reballing jaam sobiv?
See sobib BGA-kiipide jootmiseks, lahtijootmiseks ja reballinguks elektroonikaplaatidel, eriti suuremates seadmetes nagu sülearvutid, konsoolid ja serverid.
Mis on maksimaalne PCB-plaadi suurus?
See suudab käsitleda kuni 570 x 370 mm PCB-plaate ja minimaalne suurus on 20 x 20 mm.
Kuidas jaamas temperatuuri juhitakse?
See kasutab K-tüüpi andurit suletud ahela juhtimise ja automaatse kompensatsiooniga, tagades täpsuse ±3 °C.
Kas jaamal on ohutussüsteemid?
Jah, sellel on CE-sertifikaat, hädaseiskamine, automaatne kaitse rikete vastu ja topeltkaitse ülekuumenemise eest.
Kas see on kohe ostmiseks saadaval?
Praegu on Mlink X4 jaam laost otsas, soovitame kontrollida saadavust või alternatiivseid tooteid.
