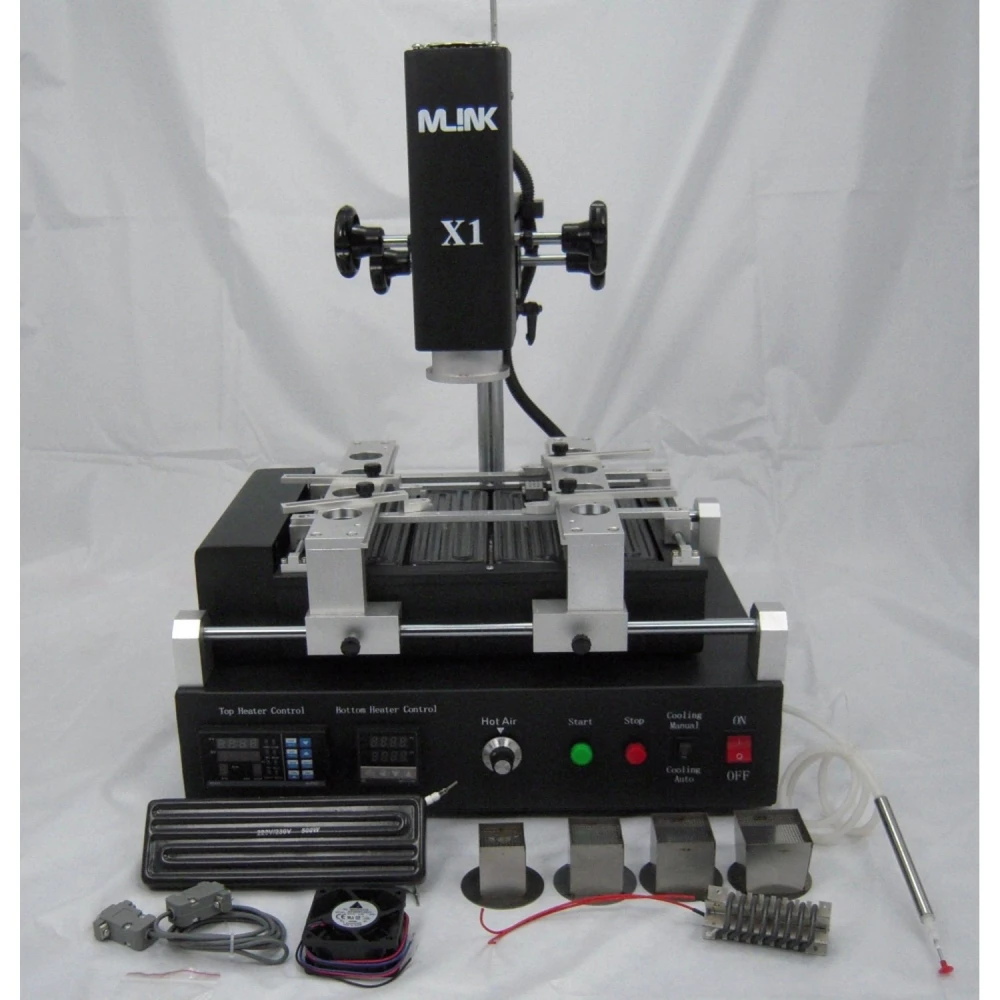

Mlink X1 BGA jootmisjaam täpse temperatuuri juhtimisega
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 699,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 818,67€ | -4% |
| 10+ | 801,61€ | -6% |
| 20+ | 767,50€ | -10% |
Mlink X1 jootmisjaam on professionaalne jootmisjaam, mis on loodud reballing- ja BGA-remonditöödeks, pakkudes täpset ja tõhusat juhtimist jootmis- ja lahtijootmisprotsessides. See jaam paistab silma kahe küttevõimalusega: alumine infrapuna-küttekeha ja ülemine kuumaõhuküttekeha, mis tagavad elektroonikakomponentide ühtlase ja kontrollitud kuumutamise.
See jaam kasutab kõrge täpsusega imporditud materjale, sealhulgas temperatuuriandureid, PLC-d ja küttekehi, et tagada täpne juhtimine jootmis- ja lahtijootmisprotseduuride ajal. Lisaks on seadmel arvutiga suhtlemise funktsioon integreeritud jadapordi ja välise temperatuuri liidese kaudu, võimaldades juhtimist ja jälgimist spetsiaalse tarkvara abil.
Kõrge täpsusega K-tüüpi termopaar tagab temperatuuri täpse tuvastamise täpsusega ±3 kraadi, samal ajal kui ülemine ja alumine küttekeha töötavad iseseisvalt, et protsessi optimeerida. Ristvooluventilaator jahutab PCB-plaati kiiresti, et vältida deformatsiooni jootmise ajal.
Mlink X1 jaam on varustatud V-soonega toega ja painduva kinnitusega, et paigutada PCB kindlalt ja vältida kahjustusi. See suudab käsitleda PCB-sid maksimaalse suurusega 310×300 mm ja minimaalse suurusega 20×20 mm, sobitudes erinevate projektide ja vajadustega.
See jaam sobib ideaalselt töödeks, mis nõuavad suurt soojusvõimsust, pliivaba jootmist ja kõrge temperatuuriga protsesse, lihtsustades elektroonikaseadmete remonti ja tootmist täpselt ja ohutult.
Peamised omadused:
- Koguvõimsus 3200W: 800W ülemisel küttekehal ja 2400W alumisel infrapuna-plaadil.
- Toitepinge: AC 220V ± 10%, 50/60Hz.
- Kompaktsed mõõtmed: 445×430×500 mm.
- Temperatuuri juhtimine K-tüüpi termopaari ja suletud ahelaga süsteemiga.
- Reguleeritav V-soonega tugi universaalse PCB-kinnitusega.
- Netokaal 25 kg, tugev ja stabiilne professionaalseks kasutamiseks.
Tüüpilised kasutusalad:
- BGA kiipide remont ja reballing.
- Elektroonikakomponentide jootmine ja lahtijootmine PCB-plaatidel.
- Projektid, mis nõuavad täpset soojusjuhtimist ja PCB kaitset.
- Rakendused tööstuselektroonikas ja remonditöökodades.
Ühilduvus: Ühildub erineva suurusega PCB-plaatidega, mis jäävad määratud vahemikku, ning jootmisprotsessidega, mis nõuavad ülemise ja alumise kuumutuse sõltumatut juhtimist.
- 2400W alumine infrapuna-küttekeha ja 800W ülemine kuumaõhuküttekeha.
- Täpne temperatuuri juhtimine K-tüüpi termopaari ja suletud ahelaga süsteemiga.
- Arvutiga suhtlemise funktsioon jadapordi ja juhtimistarkvaraga.
- Reguleeritav V-soonega tugi PCB kaitsmiseks ja paigutamiseks.
- Ristvooluventilaator kiireks jahutamiseks ja PCB kaitseks.
- 3200W koguvõimsus suure soojuskoormuse jaoks.
- Mõõtmed: 445×430×500 mm, netokaal 25 kg.
Klientide küsimused ja vastused
Millised on Mlink X1 mõõtmed, kaal ja peamised materjalid?
Mlink X1 kasutab täppismaterjale, nagu temperatuuriandurid ja kvaliteetsed takistid. Kuigi täpsed mõõtmed ja kaal ei ole andmelehel toodud, jäävad seda tüüpi jaamad tavaliselt 400–600 mm laiuseks ja 25–45 kg raskuseks, pakkudes stabiilsust suurte PCB-de käsitsemisel. Täpsete andmete saamiseks soovitame vaadata kasutusjuhendit või võtta ühendust tarnijaga.
Kas see ühildub pliivabade joodistega ning millised on maksimaalne võimsus ja töötemperatuur?
Jah, jaam sobib pliivabade jootmisprotsesside jaoks, mis nõuavad temperatuure üle 230 °C. Koguvõimsus on 3200 W. Temperatuurijuhtimine on täpne tänu kõrgtundlikele termopaaridele, võimaldades ohutut tööd ka nõudlikes, suure soojuskoormusega ülesannetes.
Millist hooldust jaam vajab, et tagada selle vastupidavus ja ohutu töö?
Hooldus keskendub õhufiltrite perioodilisele puhastamisele, küttekehade ja ventilaatorite kontrollile ning temperatuuriandurite ja elektriühenduste regulaarsele ülevaatusele. Soovitatav on teha ennetavaid hooldusi iga 6 kuu järel ja kasutada originaalvaruosi, et säilitada termiline täpsus.
Millised praktilised erinevused on Mlink X1 ja teiste BGA-jaamade, näiteks väiksema võimsusega või ainult ülemise küttekehaga mudelite vahel?
Ainult ülemise küttekehaga jaamadel on suurem lokaalse ülekuumenemise ja termilise pinge risk, eriti suurte või mitmekihiliste PCB-de puhul. Mlink X1, mis ühendab alumise IR-kütte ja ülemise õhukütte sõltumatu juhtimise ning arvutipõhise reguleerimisega, võimaldab töödelda laiemat komponentide ja PCB-suuruste valikut väiksema deformatsiooni- või jootedefekti riskiga.
Milliseid küttekehi Mlink X1 jaam kasutab?
Mlink X1 jaam kasutab alumist infrapuna-küttekeha ja ülemist kuumaõhuküttekeha, mis töötavad iseseisvalt täpse juhtimise tagamiseks.
Kui täpne on temperatuuri juhtimine?
Jaamal on K-tüüpi termopaar ja suletud ahelaga süsteem, mis tagab temperatuuri juhtimisel täpsuse ±3 kraadi.
Mis suurusega PCB-sid see jaam suudab käsitleda?
See suudab käsitleda PCB-plaate maksimaalse suurusega 310×300 mm ja minimaalse suurusega 20×20 mm.
Kas Mlink X1 jaamal on arvutiga juhtimise võimalus?
Jah, sellel on integreeritud jadaport ja väline temperatuuri liides, mis võimaldavad juhtimist ja jälgimist arvutitarkvara kaudu.
Kas Mlink X1 jaam on praegu saadaval?
Praegu on Mlink X1 jaam laost otsas. Soovitame kontrollida saadavust või vaadata poes alternatiivseid tooteid.
