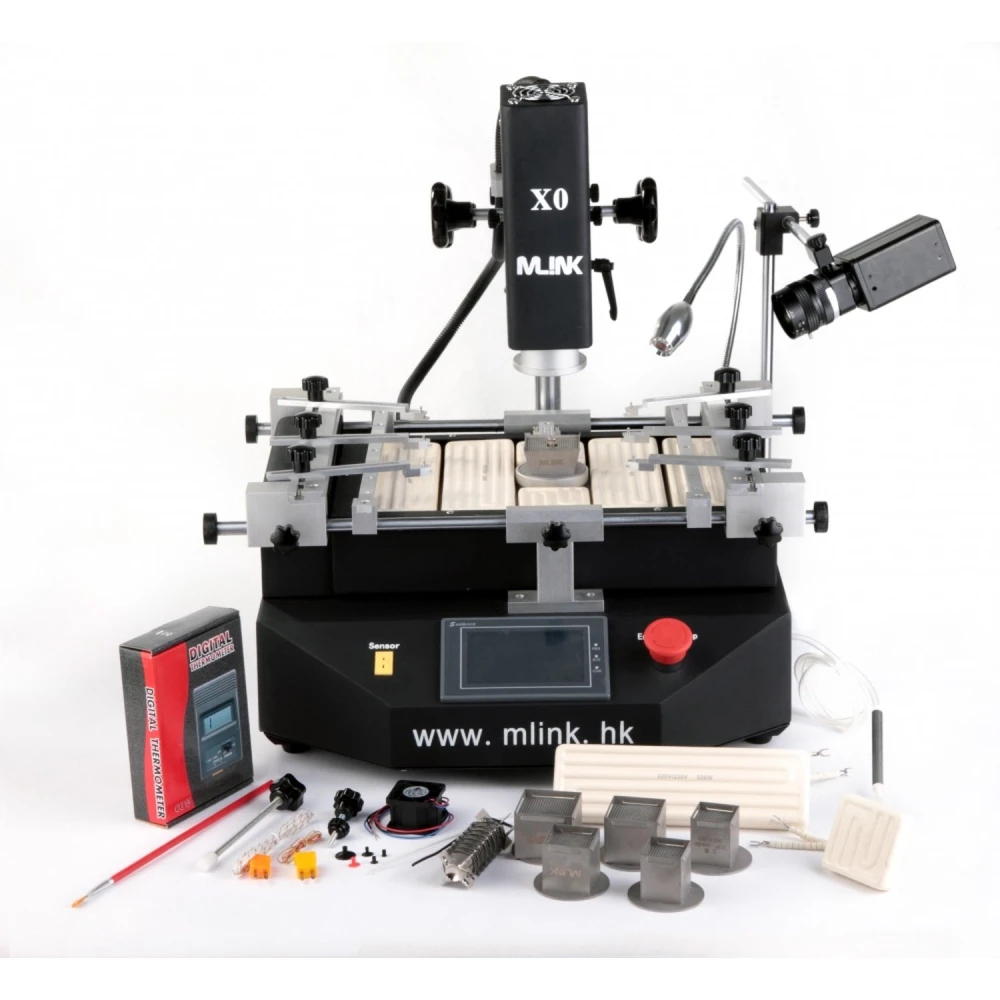

Mlink X0 reballing-jaam HD-kaameraga professionaalseks BGA-jootmiseks
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 799,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 935,79€ | -4% |
| 10+ | 916,29€ | -6% |
| 20+ | 877,30€ | -10% |
Mlink X0 reballing-jaam HD-kaameraga on professionaalne tööriist, mis on loodud BGA-komponentide jootmiseks ja lahtijootmiseks suure täpsuse ning täiustatud juhtimisega.
Sellel jaamal on X-, Y- ja Z-telje positsioneerimissüsteem, mis võimaldab täpseid seadistusi ja kiiret positsioneerimist, tagades tööprotsessi ajal tõhusa manööverdusvõime.
- Kõrglahutusega puutetundlik ekraan PLC-juhtimisega, mis võimaldab salvestada mitu profiili ja kaitsta neid parooliga. Sisaldab temperatuurikõverate kohese analüüsi funktsiooni detailseks kontrolliks.
- Kolm sõltumatut kütmistsooni: kaks kuumaõhuküttekeha ja üks infrapuna (IR) eelsoojendi. Temperatuuri juhitakse täpsusega ±3 °C. Ülemine küttekeha on vabalt reguleeritav ja teist saab optimaalseks juhtimiseks vertikaalselt liigutada. IR-küttekeha võimaldab reguleerida energiatarbimist.
- 360° pöörlevad kuumaõhuotsikud magnetiga lihtsaks paigaldamiseks ja vahetamiseks, kohandatavad vastavalt vajadusele. Alumine IR-küttekeha tagab PCB-plaadi ühtlase kuumutamise.
- Kõrge täpsusega imporditud K-tüüpi termopaar suletud ahelaga juhtimise ja automaatse temperatuurikompensatsiooniga, koos PLC-mooduliga täpseks juhtimiseks.
- V-soonega positsioneerimissüsteem ja paindlik tarvik PCB fikseerimiseks, vältides deformatsiooni kuumutamise või jahutamise ajal. Ühildub mis tahes suurusega BGA-pakendiga.
- Võimas ristvooluventilaator PCB kiireks jahutamiseks, suurendades protsessi tõhusust. Sisaldab integreeritud vaakumpumpa ja välist imipliiatsit kiibide kiireks käsitsemiseks.
- CE-sertifikaadiga ohutussüsteemid hädaseiskamise, automaatse väljalülituse õnnetuse korral ja kahekordse ülekuumenemiskaitsega.
- CCD-nägemissüsteem, mis tagab täpse visuaalse kontrolli BGA jootmise ja lahtijootmise ajal, hõlbustades reaalajas kriitilisi otsuseid.
Tehnilised andmed:
| Nº | Característica | Detalle |
|---|---|---|
| 1 | Koguvõimsus | 4400W |
| 2 | Ülemine küttekeha | 800W |
| 3 | Alumine küttekeha | Teine küttekeha 800W, kolmas IR-küttekeha 2300W |
| 4 | Toitepinge | AC220V ±10%, 50/60Hz |
| 5 | Mõõtmed | 600×600×500 mm |
| 6 | Positsioneerimine | V-soon, igas suunas reguleeritav PCB-tugi universaalse välise tarvikuga |
| 7 | Temperatuuri juhtimine | K-tüüpi andur, suletud ahelaga juhtimine, täpsus ±3°C |
| 8 | PCB suurus | Maks. 410×330 mm, Min. 20×20 mm |
| 9 | Elektriline valik | Väga tundlik temperatuuri juhtmoodul + 4" puutetundlik ekraan + Mitsubishi PLC-ga ühilduv |
| 10 | Netokaal | 30 kg |
Mlink X0 reballing-jaam HD-kaameraga sobib ideaalselt elektroonikaremondi tehnikutele ja professionaalidele, kes vajavad usaldusväärset ja täpset seadet BGA-jootmiseks. Selle nägemissüsteem ja täiustatud juhtimine tagavad kõrge kvaliteediga tulemused delikaatsetes protsessides.
- Täpne positsioneerimine X-, Y- ja Z-teljel kiire seadistuse ja suure täpsusega
- HD-puutetundlik ekraan PLC-juhtimise ja paroolikaitsega
- Kolm sõltumatut kütmistsooni: kaks kuumaõhku ja üks IR
- 360° pöörlevad magnetiga otsikud lihtsaks vahetamiseks ja kohandamiseks
- Imporditud K-tüüpi termopaar suletud ahelaga juhtimise ja automaatse kompensatsiooniga
- V-soon painduva tarvikuga PCB deformatsiooni vältimiseks
- Võimas ventilaator kiireks jahutamiseks ja integreeritud vaakumpump
- CE-ohutussüsteem hädaseiskamise ja kahekordse ülekuumenemiskaitsega
- CCD-nägemissüsteem visuaalseks kontrolliks jootmise ja lahtijootmise ajal
- Ühildub PCB-dega maksimaalses suuruses 410×330 mm ja minimaalses suuruses 20×20 mm
Klientide küsimused ja vastused
Millistest peamistest materjalidest, mõõtmetest ja ligikaudsest kaalust koosneb Mlink X0 HD-kaameraga versioon?
Mlink X0 ühendab terasest metallkonstruktsiooni ja anodeeritud alumiiniumi oma siinidel. Ligikaudsed mõõtmed on 460 mm x 510 mm x 430 mm ja kaal umbes 24 kg. Komplekt sisaldab jaama, HD-kaamerat, vahetatavaid otsikuid ja paigaldustarvikuid.
Millised on selle seadme ühendusnõuded ja elektriline ühilduvus?
Mlink X0 töötab 220 V AC ±10%, 50/60 Hz toitel ning vajab kindlat maandusega pistikupesa. Maksimaalne hinnanguline tarbimine on 3,3 kW. See on universaalselt ühilduv standardsete PCB-dega ja võimaldab kasutada mitut otsikusuurust.
Millist perioodilist hooldust soovitab tootja, et tagada jaama pikaealisus ja täpsus?
Soovitatav on puhastada filtreid ja otsikuid regulaarselt, et vältida ummistusi, kontrollida elektriühendusi ja termopaare ning kalibreerida kaamerat ja temperatuuriandureid iga 6 kuu järel. Lineaarjuhikuid tuleks määrida sobiva määrdega.
Kuidas erineb kolmetsooniline küttesüsteem kahetsoonilistest alternatiividest soojusjuhtimise mõttes?
Mlink X0 kolmetsooniline süsteem, millel on kaks kuumaõhukütteseadet ja üks IR-eelsoojendi, võimaldab suuremat ühtlust ja termilist täpsust (juhtimine ±3 °C), mis sobib ideaalselt mitmekihiliste PCB-de või BGA-de jaoks, samas kui kahetsoonilised süsteemid jäävad keerukamate tööde puhul sageli homogeensuse poolest piiratumaks.
Kas Mlink X0 HD-kaameraga jaam on ostmiseks saadaval?
Praegu on Mlink X0 reballing-jaam HD-kaameraga laost otsas.
Millise suurusega PCB-sid see jaam toetab?
See toetab PCB-plaate maksimaalses suuruses 410×330 mm ja minimaalses suuruses 20×20 mm.
Millised ohutussüsteemid on jaamal olemas?
Sellel on CE-sertifikaat, hädaseiskamine, automaatne väljalülitus õnnetuse korral ja kahekordne ülekuumenemiskaitse.
Kas jaam võimaldab temperatuuri profiile salvestada?
Jah, PLC-juhtimine võimaldab salvestada mitu profiili ja kaitsta neid parooliga.
Millist tüüpi temperatuuri juhtimist see kasutab?
See kasutab K-tüüpi andurit suletud ahelaga juhtimise ja automaatse kompensatsiooniga, täpsusega ±3 °C.
