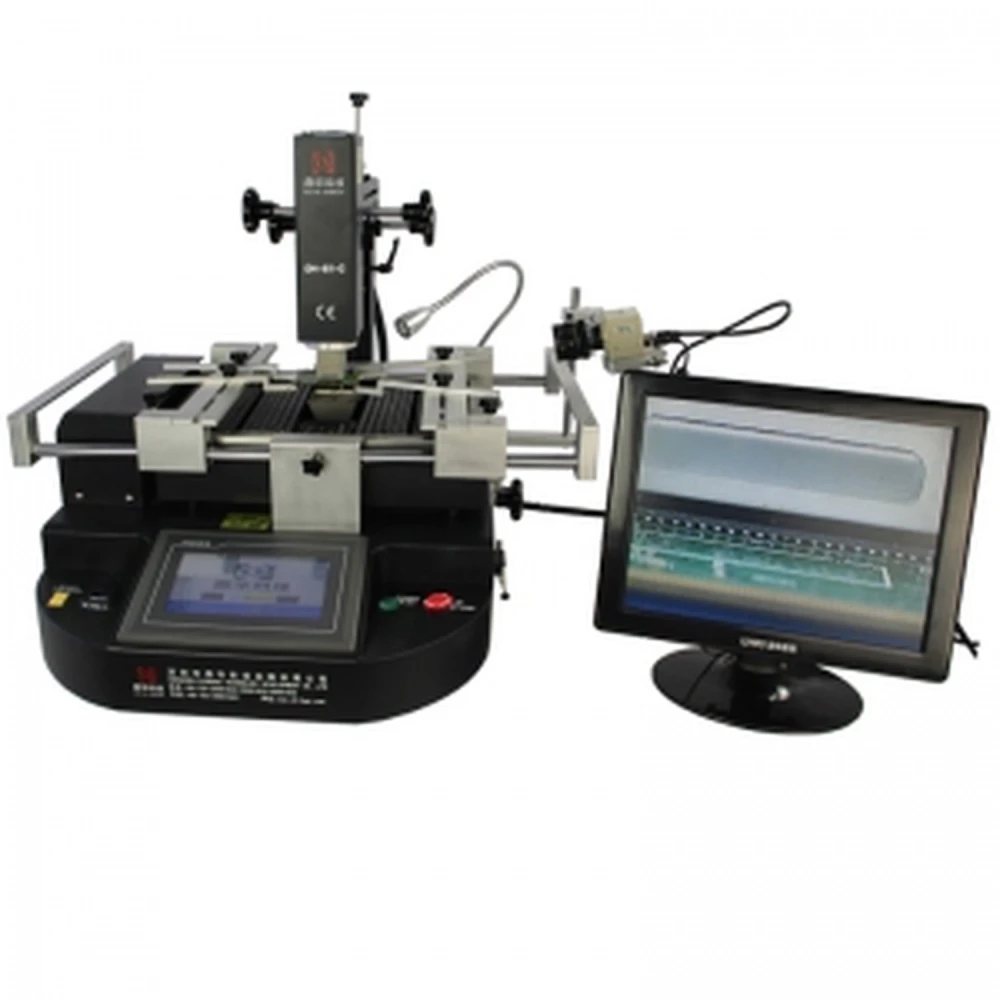

Dinghua DH-B1-C reballing jaam puuteekraani ja kolme sõltumatu küttekehaga
Kaubamärk: DINGHUA
Käibemaks sisaldub (KM-ta: 1 199,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 404,27€ | -4% |
| 10+ | 1 375,01€ | -6% |
| 20+ | 1 316,50€ | -10% |
Dinghua DH-B1-C reballing jaam on professionaalne seade, mis on loodud BGA komponentide parandamiseks ja reballinguks suure täpsuse ja tõhususega. Sellel on kolm sõltumatut küttekeha, mis ühendavad kuuma õhu ja infrapuna ühtlaseks ja kontrollitud kuumutamiseks, tagades igas protsessis optimaalsed tulemused.
Põhiomadused

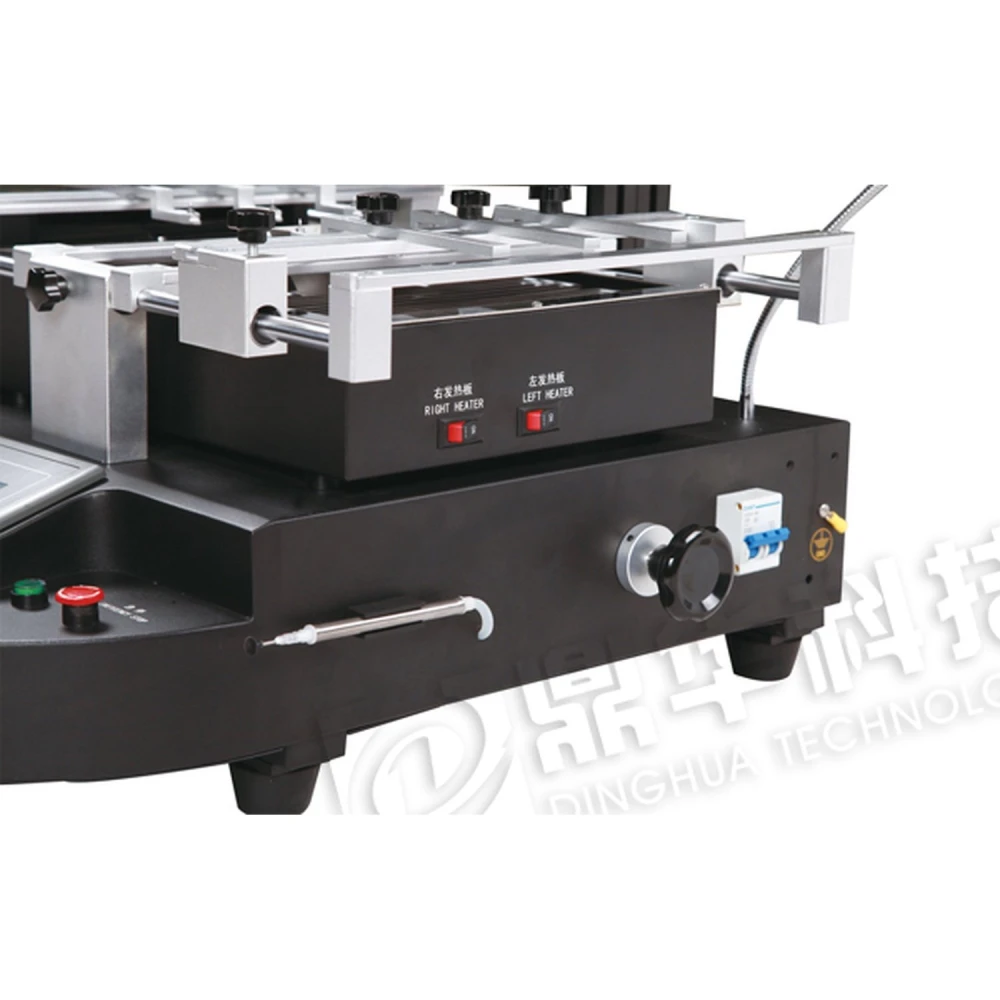

- Kombineeritud kuumutamine: Kolm sõltumatut küttekeha: ülemine kuuma õhu küttekeha 800W, alumine kuuma õhu küttekeha 1200W ja infrapuna 2700W.

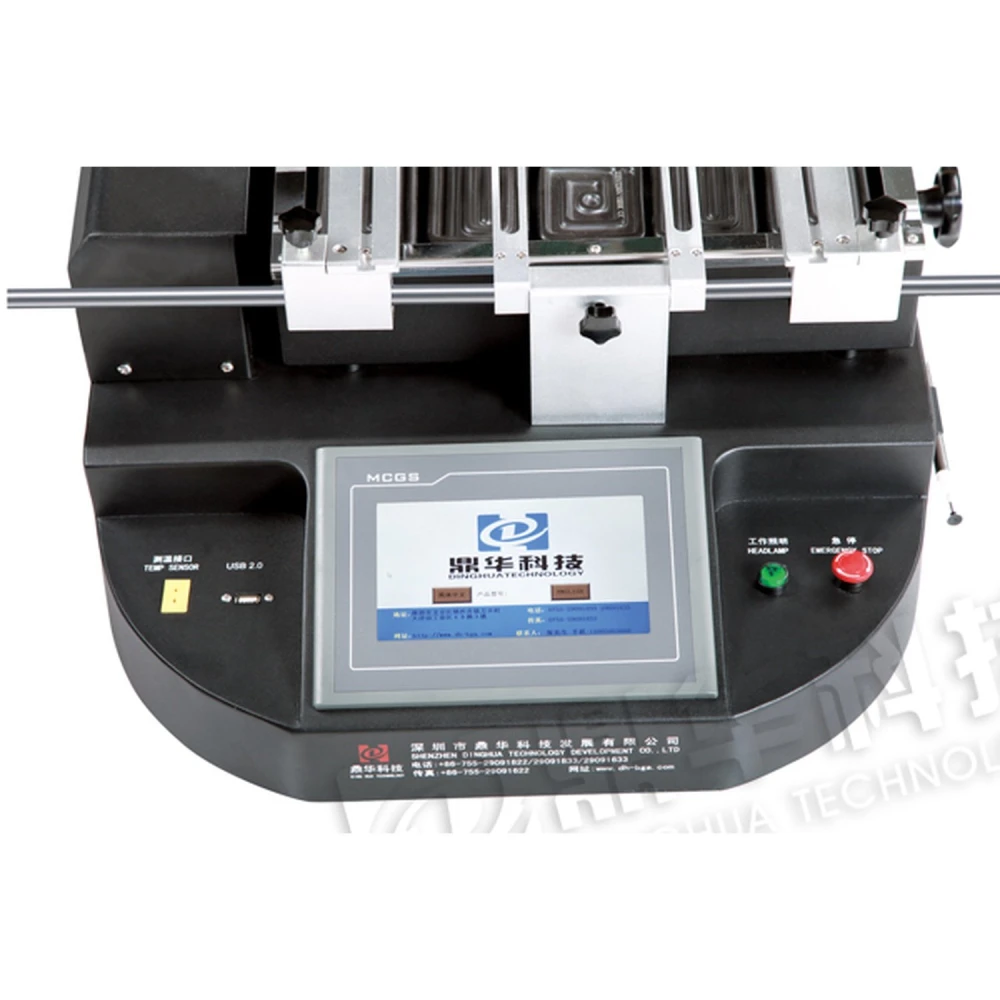

- Täiustatud juhtimine: HD-puuteekraan PLC-juhtimisega, mis võimaldab seadistada kuni 8 kuumutamise, jahutamise ja püsitemperatuuri segmenti.
- Võimas ventilaator: Ristvooluventilaator jahutab PCB plaati kiiresti ja aitab vältida deformatsioone.

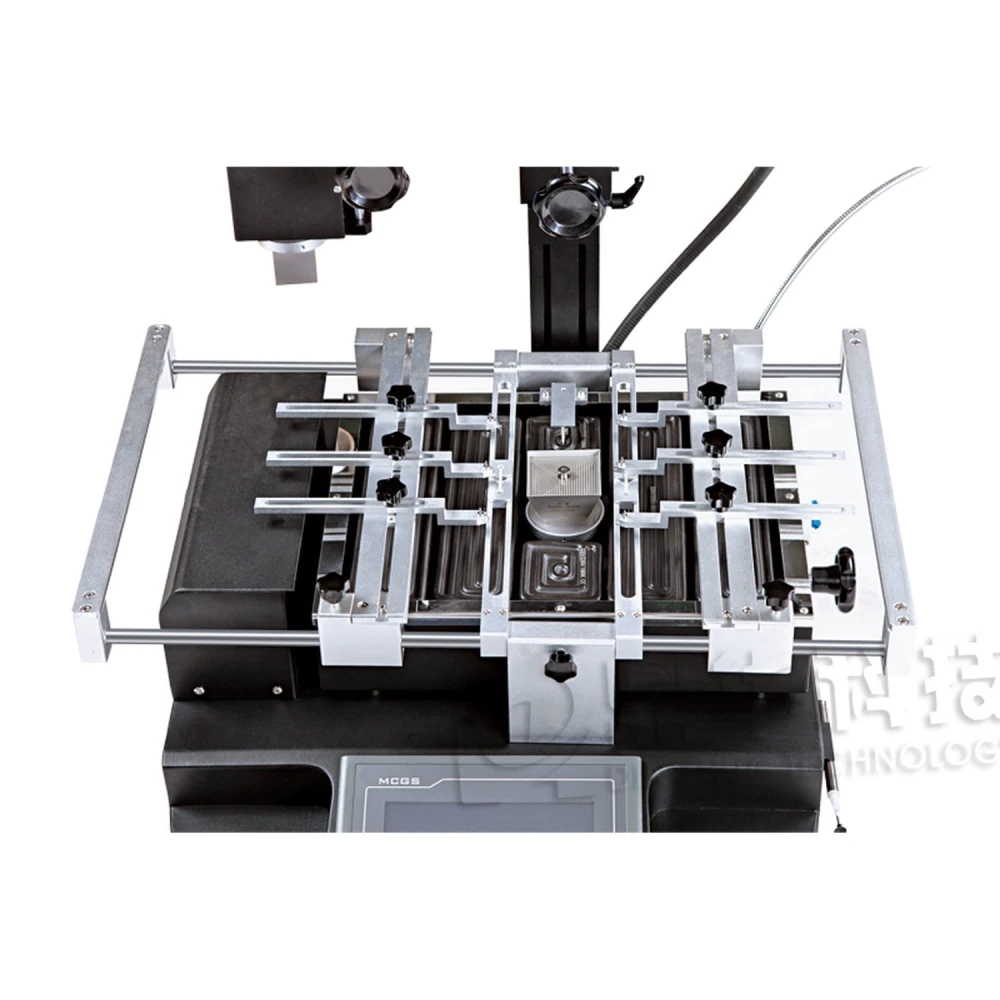

- Täpne positsioneerimine: Reguleeritav V-groove tugi igas suunas koos universaalse välise kinnitusega igat tüüpi plaatidele.
- Temperatuuri juhtimine: K-tüüpi termopaar suletud ahela juhtimisega ja täpsusega ±2 kraadi.
- Ühilduvus: Toetab PCB plaate maksimaalse suurusega 500x400 mm ja minimaalse suurusega 22x22 mm, BGA kiipe kuni 180x80 mm ning minimaalset sammuga 0.15 mm.
- Ohutus ja sertifitseerimine: CE-sertifikaat, hädaseiskamislüliti ja automaatne väljalülitus rikete korral.
- Lisafunktsioonid: Helisignaal enne jootmise ja lahtijootmise lõppu, kõrge lahutusvõimega kaamera ja integreeritud monitor.
Tehnilised andmed
- Koguvõimsus: 4800W
- Toide: AC220V ±10%, 50/60Hz
- Mõõtmed: 800 mm (kõrgus) x 900 mm (laius) x 950 mm (sügavus)
- Netokaal: 45 kg
- Väline temperatuuriandur: 1
Tüüpilised kasutusalad
See jaam sobib ideaalselt tehnikutele ja spetsialistidele, kes peavad teostama reballingut, jootmist ja BGA kiipide parandamist elektroonikaplaatidel suure täpsuse ja kiirusega. Täiustatud juhtimine ja ohutusfunktsioonid muudavad selle sobivaks tööstuskeskkondadesse ja spetsialiseeritud töökodadesse.
Ühilduvus
Lai valik PCB plaate ja BGA kiipe teeb Dinghua DH-B1-C sobivaks erinevate suuruste ja konfiguratsioonidega, tänu reguleeritavale toele ja täpsele temperatuuri juhtimisele.
- Kolm sõltumatut küttekeha: ülemine kuuma õhu küttekeha (800W), alumine kuuma õhu küttekeha (1200W) ja infrapuna (2700W).
- HD-puuteekraan PLC-juhtimisega temperatuuriprofiilide seadistamiseks.
- Ristvooluventilaator kiireks jahutamiseks ja deformatsioonide vältimiseks.
- Reguleeritav V-groove tugi PCB plaatide täpseks positsioneerimiseks.
- Temperatuuri juhtimine K-tüüpi termopaariga ja täpsusega ±2°C.
- Ühildub kuni 500x400 mm PCB plaatide ja kuni 180x80 mm BGA kiipidega.
- Helisignaal enne jootmise ja lahtijootmise protsesside lõppu.
- CE-sertifikaat koos hädaseiskamislüliti ja automaatse väljalülitusega.
Klientide küsimused ja vastused
Millised eelised annab kuumaõhu ja infrapunakütte kombinatsioon Dinghua Dh-B1-C reballing-jaamas?
Kuumaõhu ja infrapunakütte kombinatsioon võimaldab täpsemat ja paindlikumat temperatuurijuhtimist vastavalt PCB ja kiibi tüübile. Kuum õhk aitab keskenduda kindlale piirkonnale, samas kui infrapuna soojendab plaadi alumist osa tervikuna, vähendades deformatsioonide ja külmade kohtade riski. See parandab reballing-protsessi tõhusust ja vähendab termilisest pingest tingitud defekte.
Millised on jaama füüsilised mõõtmed, kaal ja karbi sisu ostmisel?
Dinghua Dh-B1-C jaama sügavus on 800 mm, laius 900 mm ja kõrgus 950 mm, netokaaluga 45 kg. Tavaliselt sisaldab komplekt jaama ennast, reguleeritavate otsikute komplekti, universaalset PCB-hoidikut, välist temperatuuriandurit, kinnitustarvikuid ja kasutusjuhendit. Täpse komplekti tasub edasimüüjalt üle kinnitada.
Kas see ühildub kõigi plaatide ja BGA-kiipidega ning milliseid füüsilisi piire see toetab?
See jaam toetab trükkplaate (PCB) maksimaalse suurusega 500 x 400 mm ja minimaalse suurusega 22 x 22 mm. See sobib BGA-kiipidele suurusega 2 x 2 mm kuni 80 x 80 mm, minimaalse kiibivahega 0,15 mm, mis katab enamiku standardseid ja suure tihedusega elektroonikarakendusi, kuid väljaspool neid vahemikke olevad kiibid või plaadid ei ole ühilduvad.
Millist ennetavat hooldust soovitatakse, et tagada jaama vastupidavus ja optimaalne töö?
Soovitatav on õhufiltrite ja ventilaatorite regulaarne puhastamine, otsikute kontroll ja vajadusel vahetamine, kui need on ummistunud või kahjustatud, elektriühenduste ülevaatus ning K-tüüpi anduri kalibreerimine, et tagada temperatuuritäpsus. Lisaks tuleks kontrollida, et kaamera ja monitori optilistel komponentidel ei oleks tolmu, ning kasutada hädaolukorras automaatse väljalülituse funktsiooni.
Millised ohutusmeetmed on seadmel olemas ja millisele standardile see jaam vastab?
Mudeli Dh-B1-C-l on Euroopa CE-sertifikaat, see sisaldab hädaseiskamislülitit ja automaatset väljalülitussüsteemi kõrvalekallete korral ning helisignaale enne jootmis- ja lahtijootmistsüklite lõppu. Sellised meetmed vähendavad ülekuumenemise riski ja võimaldavad kiiret reageerimist juhtumite korral.
Mis on Dinghua DH-B1-C reballing jaama koguvõimsus?
Koguvõimsus on 4800W, jaotatuna kolme sõltumatu küttekeha vahel.
Mis suurusega PCB plaate see jaam toetab?
See toetab PCB plaate maksimaalse suurusega 500x400 mm ja minimaalse suurusega 22x22 mm.
Kas jaamal on ohutusfunktsioonid?
Jah, sellel on CE-sertifikaat, hädaseiskamislüliti ja automaatne väljalülitus hädaolukorras.
Kas plaaditoe asendit saab reguleerida?
Jah, V-groove tugi on reguleeritav igas suunas koos universaalse välise kinnitusega.
Millist temperatuuri juhtimist see kasutab?
See kasutab K-tüüpi termopaari suletud ahela juhtimisega, et tagada täpsus ±2 kraadi.
