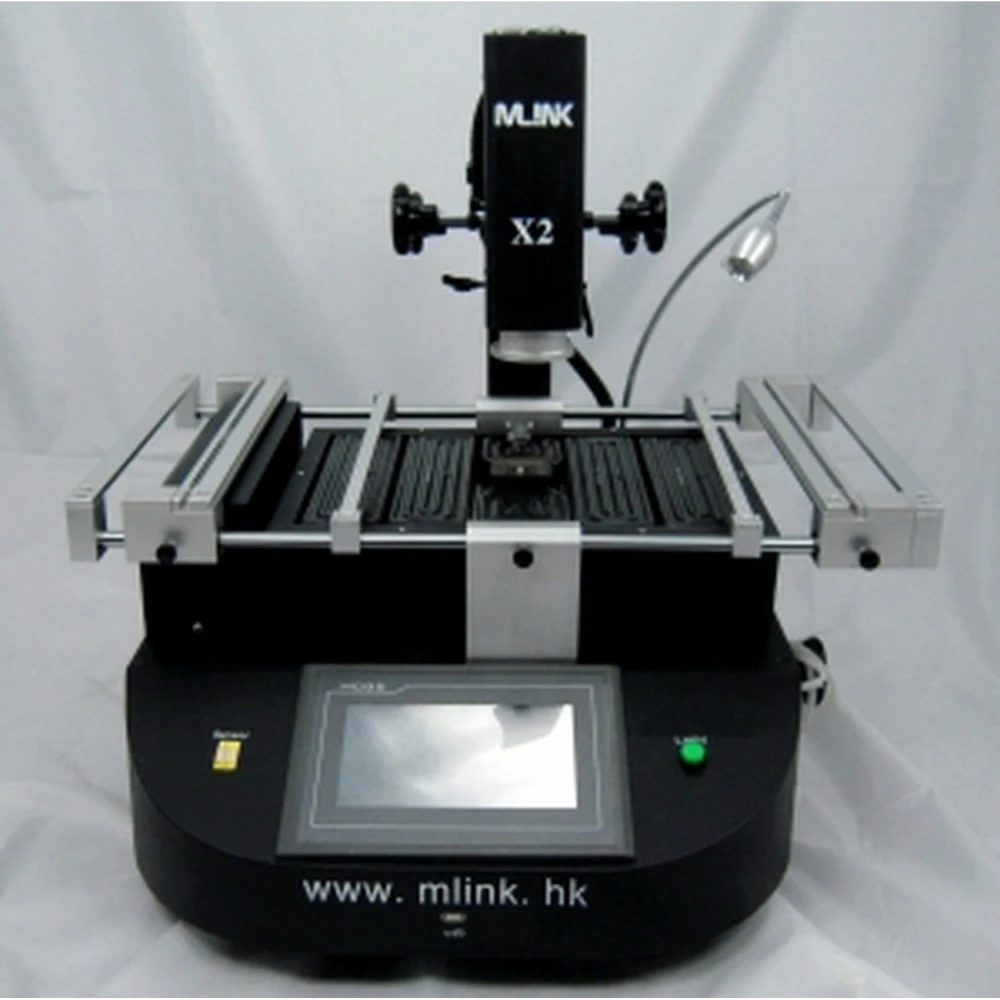

BGA reballing jaam Mlink X2 täpse seadistuse ja juhtimisega
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 1 129,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 1 322,28€ | -4% |
| 10+ | 1 294,74€ | -6% |
| 20+ | 1 239,64€ | -10% |
BGA reballing jaam Mlink X2 on professionaalne tööriist, mis on loodud pakkuma täpsust ja tõhusust jootmis- ning BGA-komponentide reballing-protsessides. See jaam paistab silma oma täiustatud tehnoloogia ja kasutusmugavuse poolest, võimaldades elektroonikatehnikutel ja -spetsialistidel teha kvaliteetset tööd täieliku kontrolliga.
Põhiomadused:
- Täpne seadistus: Varustatud lineaarse liugsüsteemiga, mis võimaldab kiiret ja täpset seadistamist või positsioneerimist X-, Y- ja Z-teljel, tagades suure täpsuse ja manööverdusvõime.
- Kõrglahutusega puuteekraan: Taiwanist imporditud puuteekraan PCL-juhtimisega, mis võimaldab salvestada mitu tööprofiili, paroolikaitset ja muutmisfunktsioone. Sisaldab temperatuuri kõvera kohest analüüsi optimaalseks juhtimiseks.
- Sõltumatud kuumutusalad: Kolm eraldi kuumutustsooni: kaks kuumaõhu soojendit (800W ja 1200W) ning üks infrapuna-soojendi (2700W) eelsoojenduseks, sõltumatu temperatuurijuhtimise ja ±3 °C täpsusega.

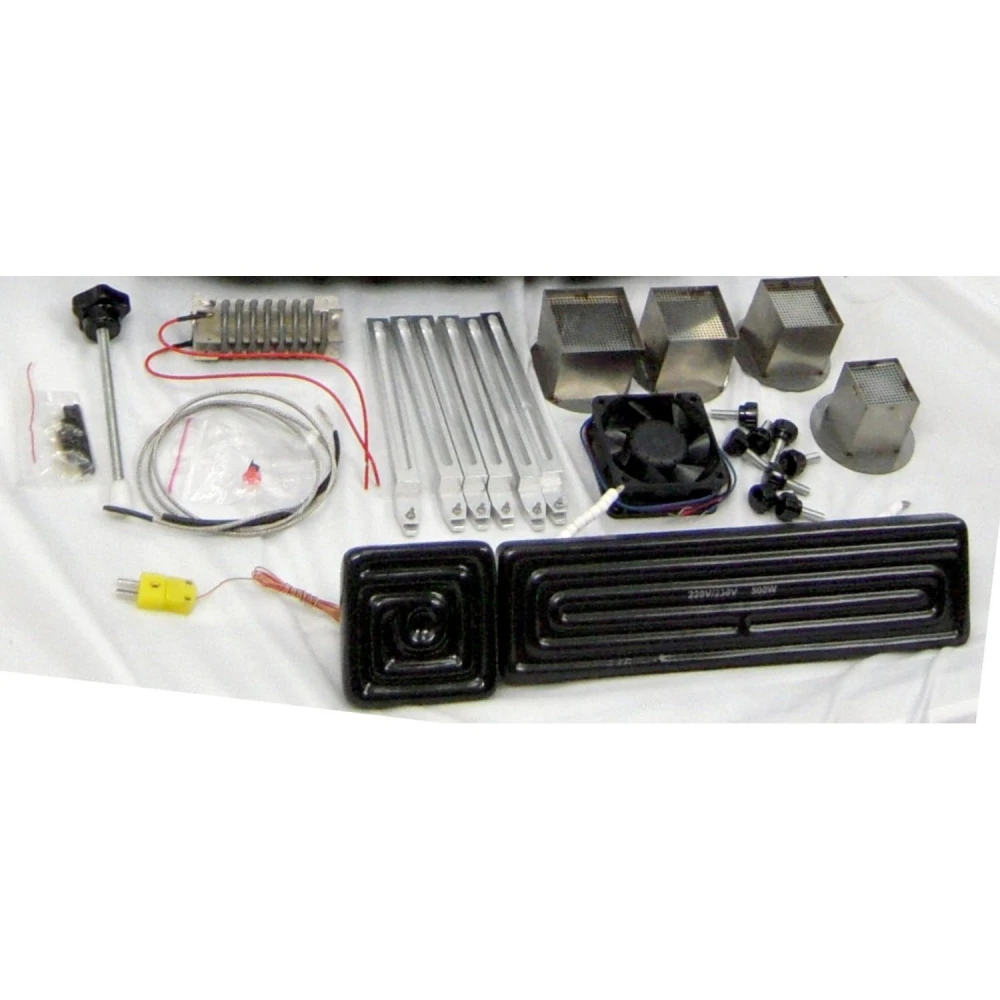

- Kuumaõhu otsikud: Pakub erinevaid otsikuid, mis võivad pöörduda 360°, magnetiga lihtsaks paigaldamiseks ja vahetamiseks, lisaks kohandatud lahendused.
- Täiustatud temperatuuri juhtimine: Kõrge täpsusega imporditud K-tüüpi termopaar suletud ahelaga juhtimissüsteemi ja automaatse temperatuurikompensatsiooniga, mida juhib PLC-moodul maksimaalse täpsuse tagamiseks.
- Turvaline PCB paigutus: V-kujulise soonega tugi painduva fikseerimisega kaitseb PCB-d deformatsiooni eest kuumutamise või jahutamise ajal. Ühildub iga BGA-pakendi suurusega.
- Tõhus jahutus: Võimas ristvooluventilaator jahutab plaadi kiiresti, et parandada protsessi tõhusust. Lisaks on kaasas integreeritud vaakumpump ja väline imipliiats kiipide kiireks käsitsemiseks.
- Ohutus ja sertifikaat: CE-sertifikaadiga, hädaseiskamisnupuga, automaatse väljalülitusega õnnetuse korral ja topeltkaitsega ülekuumenemise vastu.
- CCD-nägemissüsteem: Võimaldab täpset visuaalset kontrolli jootmise ja lahtijootmise ajal, lihtsustades sulamise kriitilist jälgimist.
Tehnilised andmed:
| Nº | Parameeter | Detail |
|---|---|---|
| 1 | Koguvõimsus | 4800 W |
| 2 | Ülemine soojendi | 800 W |
| 3 | Alumine soojendi | Teine soojendi 1200 W, kolmas IR-soojendi 2700 W |
| 4 | Toitepinge | AC 220V ±10%, 50/60 Hz |
| 5 | Mõõtmed | 635 × 600 × 560 mm |
| 6 | Positsioneerimine | V-soon, reguleeritav PCB tugi igas suunas koos universaalse välise fikseerimisega |
| 7 | Temperatuuri juhtimine | K-tüüpi andur, suletud ahel, täpsus ±3 °C |
| 8 | PCB suurus | Maksimaalne 410 × 370 mm, minimaalne 20 × 20 mm |
| 9 | Elektriline valik | Tundlik temperatuuri juhtmoodul + puuteekraan (Taiwan) + PLC Delta |
| 10 | Netokaal | 50 kg |
Tüüpilised kasutusalad:
Mlink X2 jaam sobib ideaalselt BGA-komponentidega elektroonikaplaatide remondiks ja rework'iks, pakkudes täpset temperatuuri- ja positsioneerimisjuhtimist, et vältida plaatide kahjustamist. See sobib elektroonikaremondi töökodadele, tootmisele ja elektroonikaseadmete hooldusele.
Ühilduvus: Ühildub laia valiku BGA-pakendite suuruste ja PCB-plaatidega, mis jäävad näidatud vahemikku, võimaldades kasutamist mitmesugustes elektroonikarakendustes.
See professionaalne jootmisjaam on kindel investeering neile, kes otsivad kvaliteeti, täpsust ja ohutust BGA reballing- ja jootmisprotsessides.
- Täpne seadistus X-, Y- ja Z-teljel kiireks ja täpseks positsioneerimiseks
- Kõrglahutusega puuteekraan PCL-juhtimise ja mitme profiiliga
- Kolm sõltumatut kuumutustsooni temperatuurijuhtimisega ±3 °C
- 360° pöörlevad kuumaõhu otsikud magnetiga lihtsaks vahetamiseks
- Imporditud K-tüüpi termopaar suletud ahela juhtimise ja automaatse kompensatsiooniga
- V-soonega tugi PCB kaitseks ja ühilduvus kõigi BGA suurustega
- Ristvooluventilaator ja integreeritud vaakumpump tõhususe ja kiiruse tagamiseks
- CE-sertifikaat hädaseiskamise ja topeltkaitsega ülekuumenemise vastu
- CCD-nägemissüsteem jootmisprotsessi täpseks jälgimiseks
- Kompaktsed mõõtmed ja 50 kg kaal stabiilsuse ja professionaalse käsitsemise jaoks
Klientide küsimused ja vastused
Millist täppisreguleerimist pakub Mlink X2 oma X-, Y- ja Z-teljel ning millised on selle eelised?
Mlink X2 kasutab X-, Y- ja Z-teljel lineaarjuhikuid, mis võimaldavad täpset reguleerimist ja kiiret, suure täpsusega positsioneerimist. See vähendab paigutusvigu ja parandab korduvust BGA ümbertöötlustöödel võrreldes tavapäraste liug- või lihtlaagritega mehhanismidega.
Millised on Mlink X2 mõõtmed, ligikaudne kaal ja mida täpselt karp sisaldab?
Täpsed mõõtmed ja kaal ei ole kokkuvõttes märgitud, kuid sarnaste seadmete puhul jäävad need tavaliselt 40–50 kg kanti ja mõõtmed umbes 600x600x600 mm. Karbis on tavaliselt jaam, puuteekraan, vahetatavate otsikute komplekt, magnetkinnitus, kaablid ja kasutusjuhend. Täpsete andmete saamiseks soovitan kontrollida edasimüüjalt.
Kas see ühildub eri tüüpi ja suurusega otsikutega ning kuidas neid vahetatakse?
Jah, jaam toetab laia valikut kuumaõhu otsikuid, mis võivad pöörduda 360° ja kinnituvad magnetiga, võimaldades kiiret ja turvalist tööriistavaba vahetust ning suurendades mitmekülgsust erinevate BGA-komponentide jaoks.
Mis on Mlink X2 jaama koguvõimsus?
Koguvõimsus on 4800 W, eraldi soojenditega 800 W, 1200 W ja 2700 W erinevate tsoonide jaoks.
Mis suurusega PCB-d jaam toetab?
See toetab PCB-plaate kuni 410 × 370 mm ja minimaalse suurusega 20 × 20 mm.
Kas jaamal on ohutuskaitse?
Jah, sellel on CE-sertifikaat, hädaseiskamine, automaatne väljalülitus ja topeltkaitse ülekuumenemise vastu.
Kas temperatuuri saab eraldi reguleerida?
Jah, kõiki kolme kuumutustsooni juhitakse eraldi täpsusega ±3 °C.
Kas jaamal on jootmisprotsessi jaoks nägemissüsteem?
Jah, sellel on CCD-nägemissüsteem, mis võimaldab täpset visuaalset kontrolli jootmise ja lahtijootmise ajal.
