BGA reballing jaam Mlink X3 täiustatud juhtimisega
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 3 200,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 3 747,84€ | -4% |
| 10+ | 3 669,76€ | -6% |
| 20+ | 3 513,60€ | -10% |

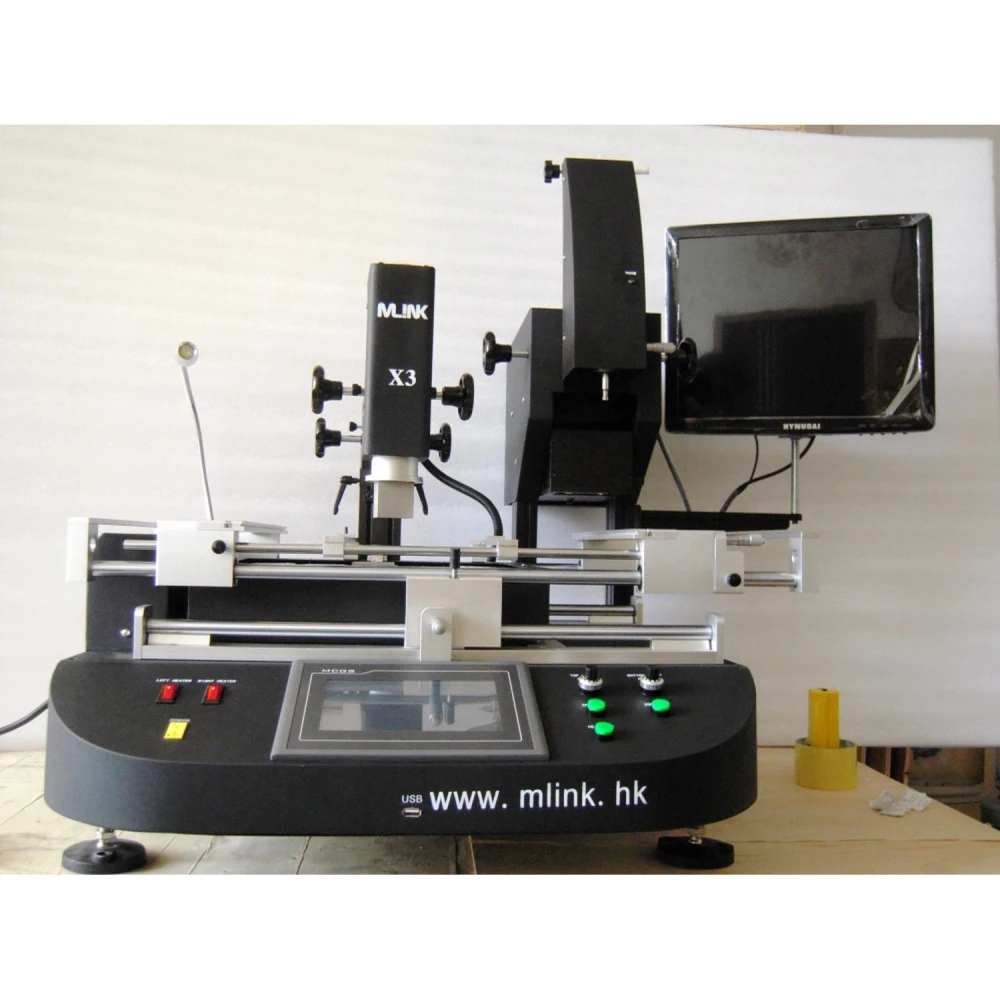

BGA reballing jaam Mlink X3 on professionaalne tööriist, mis on loodud ülitäpseks jootmis- ja reballing-tööks elektroonikaplaatidel. See jaam paistab silma oma arenenud tehnoloogia ja mitmekülgsusega, võimaldades detailset ja turvalist juhtimist BGA-komponentide jootmise ja eemaldamise protsessi ajal.
See on varustatud täpse X-, Y- ja Z-telje seadistussüsteemiga tänu liner-liugurile, mis lihtsustab nii kiiret positsioneerimist kui ka peenhäälestust, tagades kõrge täpsuse ja hea manööverdusvõime.
Põhiomadused:
- Kõrglahutusega puuteekraan PLC-juhtimisega, mis võimaldab salvestada mitu tööprofiili ja kaitsta neid parooliga.
- Kolm sõltumatut kuumutustsooni: kaks kuumaõhukuumutit ja üks infrapunaeelsoojendi, täpse temperatuurijuhtimisega vahemikus ±3 °C.
- 360° pöörlevad kuumaõhuotsikud magnetiga, mis lihtsustavad paigaldamist ja vahetamist ning sobivad erinevateks vajadusteks.
- Kõrge täpsusega imporditud K-tüüpi termopaar suletud ahelaga juhtimissüsteemi ja automaatse temperatuurikompensatsiooniga.
- V-soonega positsioneerimissüsteem ja paindlik kinnitus, mis kaitseb PCB plaati ja võimaldab töötada igas suuruses BGA-pakendiga.
- Tugev ristvooluventilaator plaadi kiireks jahutamiseks, suurendades protsessi tõhusust.
- Integreeritud vaakumpump ja väline imipliiats kiipide kiireks ja turvaliseks käsitsemiseks.
- Eelhoiatus ja järelhäire jootmisprotsessi ajal suurema ohutuse ja kontrolli tagamiseks.
- CE-sertifikaat, hädaseiskamisnupp ja automaatne väljalülituskaitse kõrvalekallete korral.
- CCD-nägemissüsteem, mis võimaldab täpset visuaalset jälgimist sulamisprotsessi ajal jootmisel ja eemaldamisel.
- Suur kuumutamisala, sobib suurtele plaatidele nagu sülearvutid, mängukonsoolid, serverid ja nutitelerid.
Tehnilised andmed:
| Nº | Parameeter | Detail |
|---|---|---|
| 1 | Koguvõimsus | 5600W |
| 2 | Ülemine kuumutaja | 800W |
| 3 | Alumine kuumutaja | Teine kuumutaja 800W, kolmas IR-kuumutaja 3900W |
| 4 | Toiteallikas | AC220V ±10%, 50/60Hz |
| 5 | Mõõtmed | 940×550×500 mm |
| 6 | Positsioneerimine | V-soon reguleeritava toega igas suunas välise universaalse kinnituse abil |
| 7 | Temperatuuri juhtimine | Suletud süsteem K-tüüpi anduriga, sõltumatu kuumutamine, täpsus ±3°C |
| 8 | Maksimaalne PCB suurus | Maksimaalselt 570×370 mm, minimaalselt 20×20 mm |
| 9 | Elektriline valik | Tundlik temperatuuri juhtmoodul, puuteekraan (Taiwan), ühilduv PLC Mitsubishi Fx2n-ga |
| 10 | Netokaal | 70 kg |
Tüüpilised kasutusalad:
Mlink X3 jaam sobib ideaalselt professionaalsetele elektroonikaremondi spetsialistidele, kes vajavad usaldusväärset lahendust BGA kiipide reballinguks, jootmiseks ja eemaldamiseks erineva suuruse ja keerukusega plaatidel, sealhulgas sülearvutitel, mängukonsoolidel, serveritel ja nutiteleritel.
Selle täiustatud juhtimissüsteem ja võimalus reguleerida mitut parameetrit samaaegselt aitavad optimeerida iga protsessi, vähendades kahjustuste riski ja parandades töö kvaliteeti.
Ühilduvus:
Ühildub laia valiku plaatide ja BGA-komponentidega tänu paindlikule positsioneerimissüsteemile ja toetatud PCB suuruste laiale vahemikule.
Hetkel on toode otsas. Soovitame kontrollida saadavust või alternatiivseid tooteid meie poes.
- 5600W koguvõimsus optimaalseks tööks
- Kolm sõltumatut kuumutustsooni täpse ±3°C juhtimisega
- HD-puuteekraan PLC-juhtimise ja parooliga kaitstud profiilidega
- CCD-nägemissüsteem jootmisprotsessi visuaalseks jälgimiseks
- Reguleeritav V-soonega positsioneerimine PCB plaadi kaitsmiseks
- Integreeritud vaakumpump ja imipliiats kiipide käsitsemiseks
- Eelhoiatus ja järelhäire suurema ohutuse tagamiseks protsessi ajal
- CE-sertifikaat hädaseiskamise ja ülekuumenemiskaitsega
- Suur kuumutamisala suurtele plaatidele nagu sülearvutid ja konsoolid
- Ühilduv PLC Mitsubishi Fx2n-ga ja tundliku temperatuuri juhtmooduliga
Klientide küsimused ja vastused
Millised on kolme sõltumatu kütmistsooni peamised eelised Mlink X3-s?
Mlink X3 ühendab kaks sõltumatut ülemist kuumaõhukütteseadet ja ühe alumise infrapunase (IR) küttekeha, mis võimaldab temperatuuri kõveraid täpselt ja astmeliselt juhtida. See vähendab lokaalse ülekuumenemise riski ja jaotab soojuse PCB-l ühtlaselt, parandades jootmise kvaliteeti ja suurendades edukust keerukates ümbertöötlustöödes, eriti BGA ja kuumatundlike komponentide puhul.
Millised on Mlink X3 füüsilised mõõtmed, kaal ja materjalid?
Täpsed mõõtmed ja kaal ei ole esitatud kokkuvõttes. Sellise klassi seadmed on aga tavaliselt valmistatud metallkorpusega (teras/alumiiniumisulam), tugevdatud konstruktsiooniga pidevaks tööks ning kaaluvad ligikaudu 25–35 kg, tüüpiliste mõõtmetega 550–650 mm lai, 500–600 mm sügav ja 450–550 mm kõrge. Täpsete väärtuste jaoks soovitame vaadata ametlikku tehnilist andmelehte.
Millised elektri- ja paigaldusnõuded on Mlink X3 jaoks vajalikud?
Tavaliselt vajab see tüüpi jaam ühefaasilist 220 V ±10% toidet ja tõhusat maandust. Koguvõimsus jääb enamasti vahemikku 3500–4500 W. Soovitatav on paigaldada see hästi ventileeritavasse kohta stabiilsele pinnale, jättes vähemalt 30 cm vaba ruumi ümber seadme soojuse hajutamiseks. Täpse pinge kinnitamiseks kontrollige tehnilist andmelehte vastavalt piirkonnale.
Kas Mlink X3-l on võimalik puuteekraanilt püsivara või temperatuurikõveraid uuendada?
Jah, HD-puuteekraan võimaldab salvestada ja muuta mitut temperatuuriprofiili ning pakub reaalajas kõvera analüüsi funktsioone. Püsivara uuendamine võib siiski vajada tehnikapoolset sekkumist ega pruugi lõppkasutajale alati kättesaadav olla. Jootmisprofiilide redigeerimine ja haldamine on aga puuteekraanilt täielikult võimalik.
Millist hooldust jaam vajab ning millised on kõige tavalisemad kriitilised varuosad?
Soovitatav on puhastada filtreid ja ventilaatoreid, kontrollida K-tüüpi termopaaride seisukorda ning kütteelementide kalibreerimist perioodiliselt üle vaadata. Tüüpilised kriitilised varuosad on kuumaõhu otsikud, termopaarid, kütteelemendid (õhk ja IR) ning puuteekraan. Varuosade ja toe kättesaadavus sõltub volitatud edasimüüjast.
Millist temperatuuri juhtimist kasutab Mlink X3 jaam?
Sellel on suletud ahelaga juhtimissüsteem K-tüüpi anduriga, mis tagab ±3°C täpsuse kolmes sõltumatus kuumutustsoonis.
Millise suurusega PCB plaatidele see jaam sobib?
See toetab PCB plaate alates minimaalsest suurusest 20×20 mm kuni maksimaalselt 570×370 mm, sobitudes erinevateks rakendusteks.
Kas jaamal on jootmisprotsessi jaoks nägemissüsteem?
Jah, sellel on CCD-nägemissüsteem, mis võimaldab täpset visuaalset jälgimist BGA komponentide jootmise ja eemaldamise ajal.
Milliseid ohutusmeetmeid see jaam pakub?
Sellel on CE-sertifikaat, hädaseiskamisnupp, automaatne väljalülitus kõrvalekallete korral ja kahekordne ülekuumenemiskaitse.
Kas Mlink X3 jaam on praegu saadaval?
Hetkel on toode otsas. Soovitame kontrollida saadavust või alternatiivseid tooteid meie poes.
