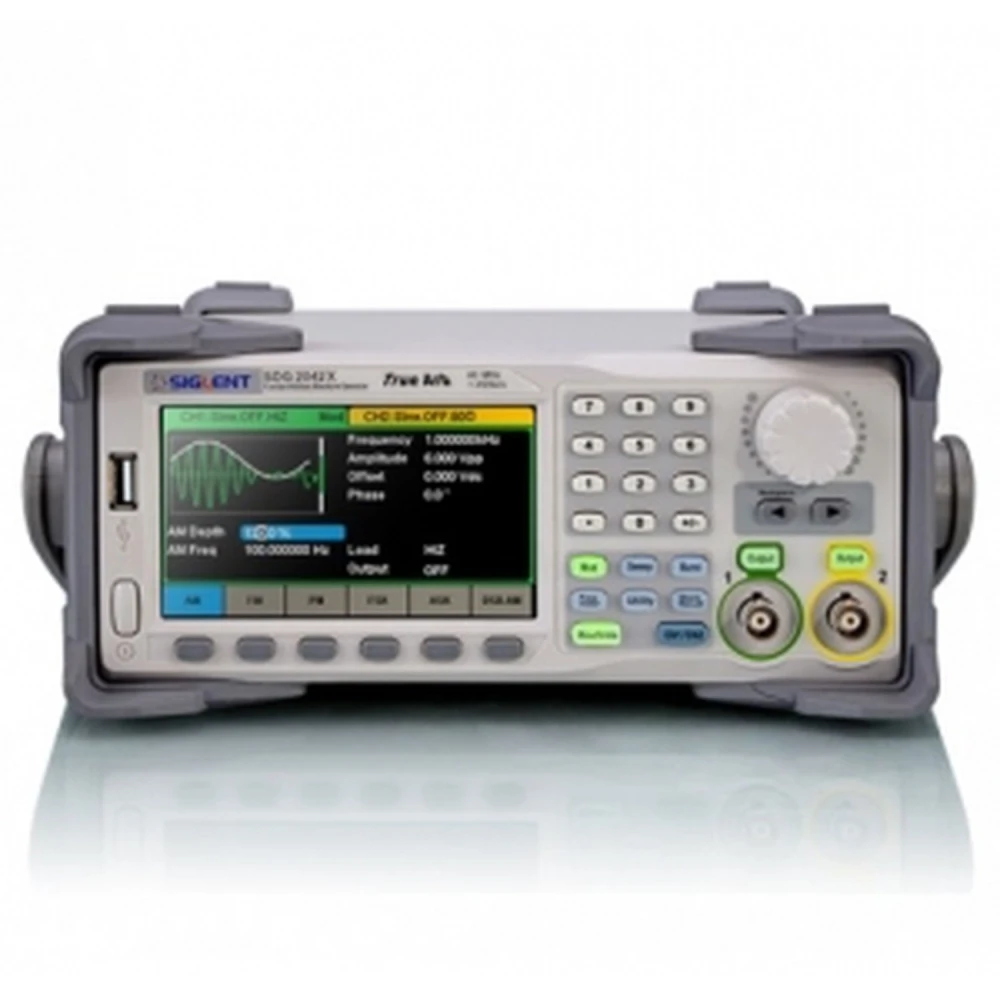

Siglent SDG2042X 2-kanaliline funktsioonigeneraator 40 MHz ribalaiusega
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 450,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 527,04€ | -4% |
| 10+ | 516,06€ | -6% |
| 20+ | 494,10€ | -10% |
Siglent SDG2042X funktsioonigeneraator on täiustatud tööriist, mis on loodud elektroonikarakendusteks, mis vajavad täpseid ja usaldusväärseid signaale. Kahe sõltumatu kanali ja 40 MHz ribalaiusega võimaldab see generaator luua laia valiku lainekujusid laborikatseteks ja arendustööks.
See mudel sisaldab tehnoloogiat TrueArb, mis genereerib suvalisi lainekujusid punkt-punktilt, kõrvaldades jitteri ja muud DDS-meetoditele tüüpilised moonutused. See tagab stabiilse signaali, mille jitter on alla 150 ps, sobides tundlikeks mõõtmisteks ja katseteks.
Lisaks on sellel uuenduslik EasyPulse, mis võimaldab genereerida ruut- või impulsssignaale reguleeritavate tõusu- ja langusaegadega suure täpsuse ja madala jitteriga, ületades traditsiooniliste DDS-generaatorite piirangud.
SDG2042X toetab mitmeid digitaalse ja analoogse modulatsiooni režiime, nagu AM, FM, PM, FSK, ASK ja DSB-AM, nii sisemiselt kui ka väliselt, lihtsustades erinevate signaalistsenaariumide simuleerimist.
Selle silmapaistvate funktsioonide hulka kuuluvad:
- Burst-režiim siinus-, ruut-, kald- ja suvaliste lainekujude jaoks koos faasi ja kestuse juhtimisega.
- Lineaarsed ja logaritmilised sweep-režiimid üles- või allasuunas, kasulikud sageduskarakteristiku analüüsiks.
- Integreeritud sagedusloendur vahemikuga 0.1 Hz kuni 200 MHz, sõltumatu väljundkanalitest.
Põhispetsifikatsioonid:
- Maksimaalne ribalaius: 40 MHz
- Sageduslahutus: 1 µHz
- Diskreetimissagedus: 300 MSa/s, interpolatsiooniga kuni 1.2 GSa/s
- Maksimaalne väljundpinge: 20 Vpp
- Kanalite arv: 2
See generaator sobib mitmesugusteks elektroonikarakendusteks, alates skeemide arendamisest ja testimisest kuni tehnilise hariduse ja uurimistööni. Selle intuitiivne puuteekraaniga kasutajaliides muudab signaalide seadistamise ja juhtimise lihtsaks.
Märkus: Hetkel on see toode laost otsas. Soovitame vaadata alternatiive või võtta ühendust meie teenindusega, et saada teavitusi saadavuse kohta.
- 2 sõltumatu kanaliga funktsioonigeneraator
- 40 MHz ribalaius täpsete signaalide jaoks
- Maksimaalne diskreetimissagedus kuni 1.2 GSa/s interpolatsiooniga
- 8 Mpts sisemälu suvaliste lainekujude jaoks
- TrueArb tehnoloogia madala moonutuse ja jitteri jaoks (<150 ps)
- EasyPulse reguleeritavate tõusu- ja langusaegadega impulsside jaoks
- AM, FM, PM, FSK, ASK ja DSB-AM modulatsioon, sisemine ja väline
- Burst-funktsioon faasi ja kestuse juhtimisega signaalidele
- Lineaarsed ja logaritmilised sweep-režiimid seadistatavate triggeritega
- Integreeritud sagedusloendur vahemikus 0.1 Hz kuni 200 MHz
Klientide küsimused ja vastused
Milliseid eeliseid pakub TrueArb tehnoloogia võrreldes traditsioonilise DDS-ga juhuslike signaalide puhul?
Siglenti TrueArb tehnoloogia kõrvaldab DDS-ile tüüpilised probleemid, nagu jitter ja moonutused, genereerides lainekujud punkt-punktilt mälust. Tulemuseks on väga madal jitter (<150 ps) ja juhuslike signaalide täpne taasesitus isegi keerukate või väga kiirete kujude puhul, mis ei ole tavapärase DDS-i korral alati võimalik.
Millised on seadme mõõtmed, kaal ja täpne karbis olev sisu?
SDG2042X generaatori mõõtmed on 261 mm × 112 mm × 331 mm ja kaal ligikaudu 3,35 kg. Standardkomplekt sisaldab: põhiseadet, 2 BNC-kaablit, 1 toitekaablit, trükitud kasutusjuhendit ja CD-d tugitarkvaraga. Piirkonniti võivad mõned lisatarvikud veidi erineda.
Millised elektrilised nõuded ja ühilduvusnõuded on sellel laborisse integreerimiseks ja kasutamiseks?
Seade töötab universaalse AC-toitega 100 V kuni 240 V, 45–440 Hz, maksimaalse tarbimisega 40 W. Väljundid on standardsed BNC-pistikud, mis ühilduvad enamiku laboriinstrumentidega. See sobib stabiilse võrgupinge ja tõhusa maandusega keskkondadesse.
Millised on SDG2042X hooldussoovitused ning garanti ja varuosade võimalused?
Vajab perioodilist välispuhastust ning tolmu ja niiskuse vältimist. Sisemised ventilaatorid töötavad automaatselt, kuid soovitatav on hoida ventilatsioonirestid puhtad. Standardgarantii on tavaliselt 3 aastat, osad ja töö, kuigi see võib piirkonniti erineda. Siglent pakub varuosi ja volitatud tehnilist teenindust; järelteeninduse jaoks tasub pöörduda ametlike edasimüüjate poole.
Mitu kanalit on Siglent SDG2042X-l?
Siglent SDG2042X funktsioonigeneraatoril on 2 sõltumatut kanalit signaalide samaaegseks genereerimiseks.
Mis on selle generaatori maksimaalne ribalaius?
Siglent SDG2042X maksimaalne ribalaius on 40 MHz, mis sobib laiale valikule elektroonikarakendustele.
Milliseid eritehnoloogiaid SDG2042X sisaldab?
See sisaldab TrueArb tehnoloogiat täpseks suvaliste lainekujude genereerimiseks ja EasyPulse tehnoloogiat madala jitteriga impulsside ning reguleeritavate tõusu- ja langusaegade jaoks.
Kas Siglent SDG2042X on kohe ostmiseks saadaval?
Hetkel on toode laost otsas. Soovitame võtta ühendust müüjaga saadavuse või alternatiivide kohta.
Milliseid modulatsioonitüüpe see generaator toetab?
See toetab AM, FM, PM, FSK, ASK ja DSB-AM modulatsiooni nii sisemiselt kui ka väliselt, võimaldades erinevaid signaalirakendusi.
