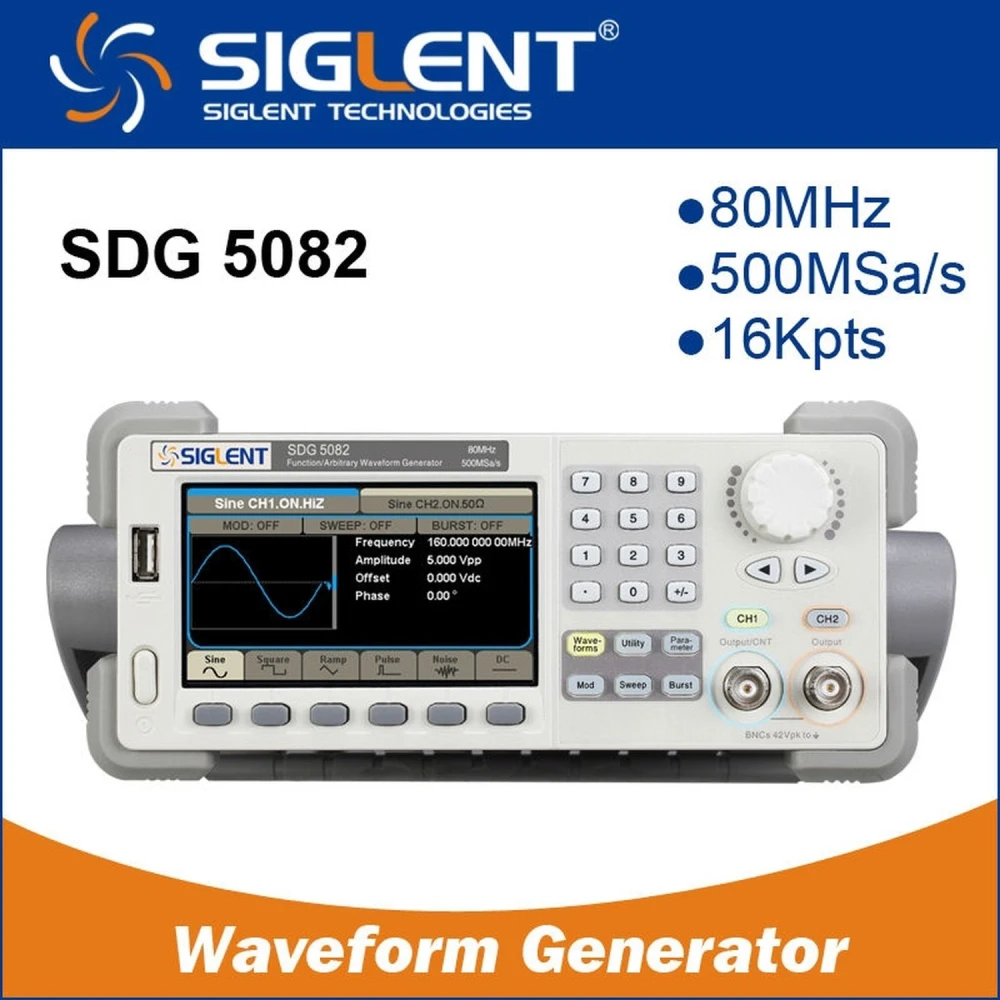

Siglent SDG5082 80MHz funktsioonigeneraator topeltväljundi ja suure täpsusega
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 410,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 480,19€ | -4% |
| 10+ | 470,19€ | -6% |
| 20+ | 450,18€ | -10% |
Ülevaade:
Siglent SDG5082 80MHz funktsioonigeneraator on täiustatud instrument, mis on loodud elektrooniliste signaalide genereerimiseks suure täpsuse ja mitmekülgsusega. DDS-tehnoloogiaga varustatud seade pakub topeltväljundit ja faasiseadistust genereeritud signaalide optimaalseks juhtimiseks.
Peamised omadused:
- Väljundsagedus kuni 160MHz ja 500MSa/s diskreetimissagedus.
- 14-bitine vertikaalne lahutusvõime ja kuni 512K punkti lainekuju pikkus arbitraarsete lainekujude jaoks.
- Sagedusstabiilsus 2ppm ja madal faasimüra (-116dBc/Hz), tagades puhtad ja täpsed signaalid.
- Laiad modulatsioonifunktsioonid: AM, DSB-AM, FM, PM, FSK, PWM, sweep ja impulsside jada.
- Sisemine suure täpsusega sagedusloendur kuni 200MHz.
- USB Device ja USB Host liidesed lihtsaks ühendamiseks ja kaugjuhtimiseks, ühilduv Siglenti digitaalsete ostsilloskoopidega.
- 4.3-tolline TFT-LCD ekraan selgeks kuvamiseks ja lihtsaks kasutamiseks.
- Kompaktsed mõõtmed (261x105x344 mm) ja kerge kaal (2.8 kg) lihtsaks laborisse integreerimiseks.
Tehnilised andmed:
- Saadaval lainekujud: siinus, ruut, ramp, kolmnurk, impulss, müra ja arbitraalne.
- Sagedusvahemik siinusel: 1µHz kuni 160MHz; ruudul: 1µHz kuni 30MHz; ramp- ja kolmnurklainel: 1µHz kuni 20MHz.
- Spektraalne puhtus harmoonilistega alla -54dBc vahemikus DC-1MHz ja kogumoonutus alla 0.2% vahemikus DC-20kHz.
- Ruutsignaali tõusu/languse aeg alla 8ns.
- Reguleeritav amplituud vahemikus 1mVpp kuni 10Vpp (sõltuvalt sagedusest ja koormusest).
- Lühisekaitse ja isoleeritud BNC-pistikud ohutuse ja vastupidavuse tagamiseks.
Tüüpilised kasutusalad:
See generaator sobib ideaalselt elektroonikalaboritesse, vooluringide arendamiseks ja testimiseks, sidesüsteemide signaalide simuleerimiseks ning tehniliseks õppeks. Arbitraalsete signaalide ja keerukate modulatsioonide genereerimise võime muudab selle asendamatuks inseneridele ja tehnikutele.
Ühilduvus:
Ühilduv Siglenti digitaalsete ostsilloskoopidega, võimaldades integreerimist ja kaugjuhtimist käskude abil, mis lihtsustab reaalajas analüüsi ja seadistusi.
- DDS-tehnoloogia topeltväljundi ja faasiseadistusega
- Väljundsagedus kuni 160MHz ja 500MSa/s diskreetimine
- 14-bitine vertikaalne lahutusvõime ja 512K punkti lainekuju pikkus
- AM, FM, PM, PWM, sweep ja impulsside jada modulatsioonid
- Sisemine suure täpsusega sagedusloendur kuni 200MHz
- USB Device ja USB Host liidesed kaugjuhtimiseks
- 4.3-tolline TFT-LCD ekraan lihtsaks kasutamiseks
- Lühisekaitse ja isoleeritud BNC-pistikud
- Kompaktsed mõõtmed ja kerge kaal laborisse
Klientide küsimused ja vastused
Millised on Siglent SDG5082 peamised funktsioonid ja eelised võrreldes sarnaste turul olevate lahendustega?
SDG5082 võimaldab genereerida nii juhuslikke kui ka standardseid lainekujusid (siinus, ruut, ramp, kolmnurk, impulss, müra) sagedustega kuni 160 MHz siinusel ja 80 MHz teistel kujudel. See kasutab DDS-tehnoloogiat, kaht kanalit ja 14-bitist vertikaalset lahutusvõimet, mis parandab signaalide täpsust. Konkurentidega võrreldes paistab see silma madala faasimüraga (-116 dBc/Hz) ja täpse sisemise sagedusloenduriga kuni 200 MHz, mis toetab usaldusväärsemaid mõõtmisi.
Millised on selle funktsioonigeneraatori mõõtmed, kaal ja karbis sisalduvad elemendid?
SDG5082 generaatori mõõtmed on tavaliselt ligikaudu 261 mm × 112 mm × 295 mm ja kaal umbes 3,6 kg. Tüüpiline karbisisu hõlmab generaatorit, toitekaablit, USB-kaablit, kasutusjuhendit ja enamikus piirkondades kahte BNC-testkaablit. Kui vajate lisatarvikuid, tasub need tarnijaga üle kontrollida.
Kas seade vajab töötamiseks mingit erilist pinget või spetsiaalset pistikut?
See töötab tavapärase võrgupingega: 100–240 V AC, 50/60 Hz, standardne IEC-sisend. Erilisi trafosid ei ole vaja ning see ühildub enamiku ülemaailmsete elektripaigaldistega. Ohutuks paigaldamiseks tuleb kasutada piirkonnale sobivat sertifitseeritud toitekaablit.
Millised on selle tööpiirid ja täpsusvahemik sageduse genereerimisel ja lahutusvõimel?
SDG5082 võimaldab genereerida siinusignaale 1 μHz kuni 160 MHz, ruutlaineid kuni 80 MHz ning ramp- ja kolmnurklainet kuni 20 MHz. Sageduse seadistamise lahutusvõime on 1 μHz ja vertikaalne lahutusvõime 14 bitti. Sageduse täpsus on ±2 ppm, mis on piisav arenenud laborirakendusteks.
Kas on olemas konkreetseid hooldussoovitusi ja millist järelteenindust Siglent sellele mudelile pakub?
Soovitatav on puhastada regulaarselt BNC-väljundeid, hoida seadet kuivas keskkonnas (<80% RH) ja vältida pikaajalist kokkupuudet tolmuga. Siglent pakub piiratud üheaastast garantiid, kaugtehnilist tuge ning varuosade, nagu kaitsmed või kaablid, saadavust. Riistvarahooldust peaks tegema koolitatud personal, et mitte mõjutada garantiid.
Mis on Siglent SDG5082 maksimaalne sagedus?
Siglent SDG5082 suudab siinusrežiimis genereerida signaale kuni 160MHz.
Milliseid lainekujusid see generaator suudab genereerida?
See suudab genereerida siinus-, ruut-, ramp-, kolmnurk-, impulss-, müra- ja arbitraarseid lainekujusid.
Kas generaatorit saab kaugjuhtida?
Jah, sellel on USB Device ja USB Host liidesed ning see toetab kaugjuhtimist käskude abil, eriti koos Siglenti digitaalsete ostsilloskoopidega.
Millised modulatsioonifunktsioonid on sellel generaatoril?
See sisaldab AM, DSB-AM, FM, PM, FSK, PWM, sweep ja impulsside jada modulatsioone.
Kas generaatoril on kaitse kahjustuste vastu?
Jah, sellel on lühisekaitse ja isoleeritud BNC-pistikud suurema ohutuse tagamiseks.
