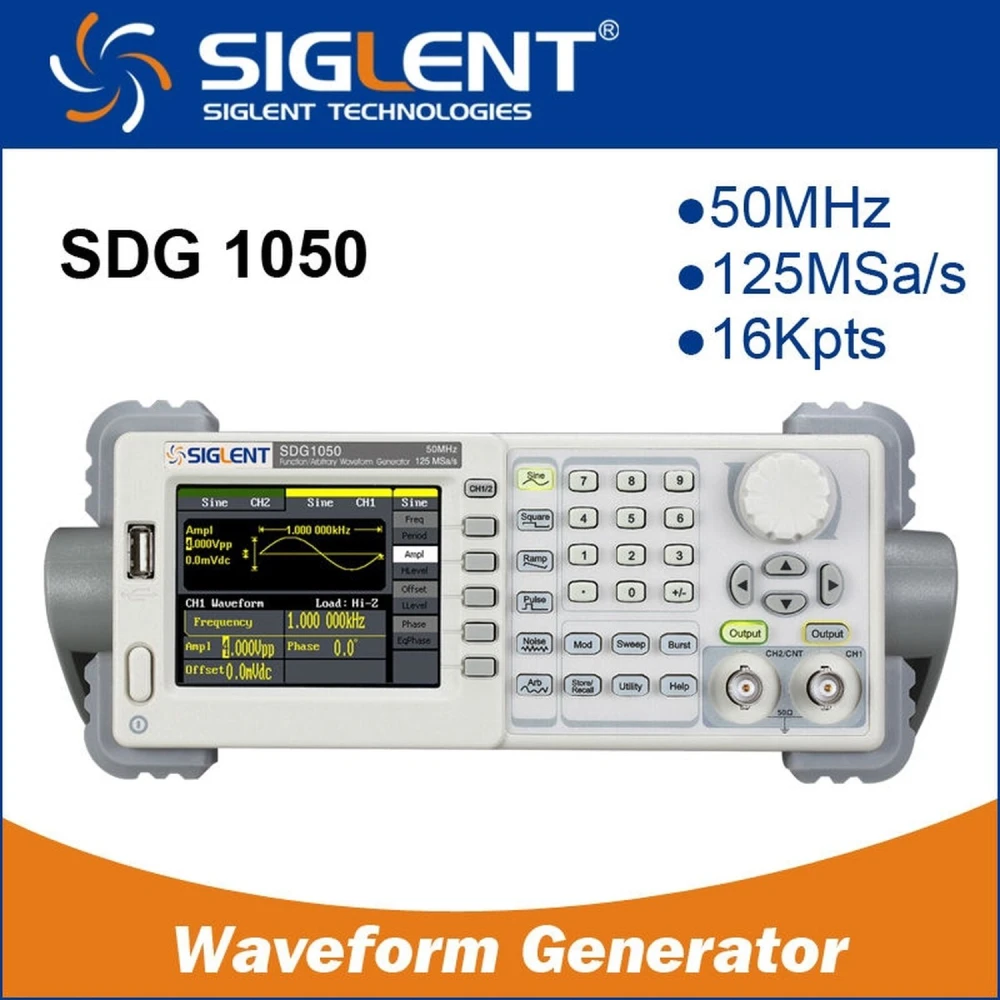

Siglent SDG1050 50MHz funktsioonigeneraator - suur täpsus ja jõudlus
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 350,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 409,92€ | -4% |
| 10+ | 401,38€ | -6% |
| 20+ | 384,30€ | -10% |
Siglent SDG1050 50MHz funktsioonigeneraator on täiustatud seade, mis on loodud pakkuma kõrge kvaliteedi ja täpsusega signaale elektroonika- ja laborirakendustes. Tänu DDS-tehnoloogiale (Direct Digital Synthesis) ja kahele reguleeritava faasiga väljundile võimaldab see generaator laia valikut lainekujusid ja modulatsioone, et rahuldada erinevaid tehnilisi vajadusi.
Põhiomadused:
- Maksimaalne väljundsagedus 50MHz, sobib hästi elektroonika testimiseks ja arenduseks.
- Diskreetimissagedus 125 MSa/s ja 14-bitine vertikaalne eraldusvõime täpsete signaalide jaoks.
- 16Kpts lainepikkus võimaldab genereerida keerukaid ja detailseid lainekujusid.
- 5 standardse lainekuju tüübi väljund ja 48 sisemist arbitraarset lainekuju maksimaalse mitmekülgsuse jaoks.
- Lai sagedusloendur kuni 200MHz täpseteks mõõtmisteks.
- Mitmesugused modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst edasijõudnud rakenduste jaoks.
- USB Host ja Device ühenduvus, USB-mäluseadme tugi ning ühilduv tarkvara.
- Ühilduvus SDS1000 seeria digitaalsete ostsilloskoopidega ja valikuline kaugjuhtimine GPIB pordi kaudu.
Tehnilised andmed:
- Mudel: SDG1050
- Väljundkanalid: 2
- Sageduse eraldusvõime: 1 μHz
- Lainekujud: siinus, ruut, ramp, impulss, gaussi valge müra ja 48 sisseehitatud arbitraarset lainekuju.
- Siinus- ja ruutlaine vahemik: 1 μHz kuni 50MHz
- Impulsslaine vahemik: 500 μHz kuni 5MHz
- Ramplaine vahemik: 1 μHz kuni 300KHz
- Gaussi valge müra ribalaiusega 50MHz (-3dB)
- Lisafunktsioonid: sagedusloendur vahemikus 100 mHz kuni 200 MHz
- Mõõtmed: 229 mm x 105 mm x 281 mm
Tüüpilised kasutusalad:
See generaator sobib ideaalselt elektroonikalaboritesse, vooluringide arenduseks ja testimiseks, tehniliseks õppeks ning projektideks, mis vajavad täpseid ja moduleeritud signaale. Selle võime genereerida mitut lainekuju ja modulatsiooni muudab selle sobivaks signaalide simuleerimiseks, seadmete vastuse testimiseks ja edasijõudnud katseteks.
Ühilduvus:
Ühildub SDS1000 seeria digitaalsete ostsilloskoopidega, mis lihtsustab integreerimist mõõte- ja juhtimissüsteemidesse. Lisaks võimaldavad USB-port ja USB-GPIB adapteri valik lihtsat ühendamist ja püsivara uuendamist.
- DDS-tehnoloogia kahe väljundi ja reguleeritava faasiga
- Maksimaalne sagedus 50MHz ja diskreetimissagedus 125 MSa/s
- 14-bitine vertikaalne eraldusvõime ja 16Kpts lainepikkus
- 48 sisemist arbitraarset lainekuju ja 5 standardset lainekuju
- AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst modulatsioonid
- Sagedusloendur kuni 200MHz täpseteks mõõtmisteks
- USB Host ja Device ühenduvus, välise salvestuse tugi
- Ühilduv SDS1000 digitaalsete ostsilloskoopidega ja valikuline kaugjuhtimine
Klientide küsimused ja vastused
Mis materjalidest ja mõõtmetega see generaator on ning mida sisaldab karp ostmisel?
SDG1050 generaator on valmistatud tugevdatud ABS-plastist korpusega, mis on mõeldud laborikasutuseks. Selle ligikaudsed mõõtmed on 260 mm × 105 mm × 295 mm ja kaal umbes 3 kg. Karbis on tavaliselt generaator, toitekaabel, 2 BNC-kaablit, kasutusjuhend ja tarkvaraga CD. Komplekti sisu võib piirkonniti või edasimüüjati erineda.
Milliste süsteemide ja seadmetega see ühildub ning milliseid pistikuid kasutab signaali väljundiks?
SDG1050 ühildub ostsilloskoopide, testpinkide ja automaatikasüsteemidega, mis aktsepteerivad standardseid analoogsignaale BNC-pistikute kaudu. Seda saab integreerida arvutitarkvaraga (USB kaudu) ja seadmetega, mis toetavad GPIB-ühendust (valikuline). Tööpinge on 100–240 V AC, 50/60 Hz, mis teeb selle sobivaks enamikesse laboritesse.
Milliseid paigaldusnõudeid peaksin arvestama ja kuidas selle püsivara uuendatakse?
Paigaldus nõuab stabiilset pinda, piisavat ventilatsiooni ja usaldusväärset maandust. Oluline on kasutada kaasasolevaid või samaväärse spetsifikatsiooniga kaableid, et vältida häireid. Püsivara uuendatakse USB Host pordi kaudu tootja juhiste järgi; soovitatav on teha eelnevalt varukoopia ja kontrollida failide terviklikkust, et riske vältida.
Millised on selle jõudluspiirid lainekujude osas ja kuidas mõjutab lahutusvõime neid signaale?
SDG1050 genereerib siinus- ja ruutlaineid vahemikus 1 μHz kuni 50 MHz, impulsslaineid kuni 5 MHz ning juhuslikke lainekujusid kuni 5 MHz. Selle 14-bitine vertikaalne lahutusvõime võimaldab signaali suure täpsusega määratleda nõudlikes rakendustes. Siiski on igal DDS-põhisel juhusliku signaali genereerimisel piirid signaali täpsuses üle 5 MHz ning see sõltub ka maksimaalsest saadaolevast lainekuju pikkusest (16 kpts).
Mis on Siglent SDG1050 generaatori maksimaalne väljundsagedus?
Maksimaalne väljundsagedus on 50 MHz.
Mitu väljundkanalit sellel funktsioonigeneraatoril on?
Sellel on 2 sõltumatut väljundkanalit.
Milliseid lainekujusid saab see genereerida?
See saab genereerida siinus-, ruut-, ramp-, impulss- ja gaussi valge müra lainekujusid ning 48 sisseehitatud arbitraarset lainekuju.
Kas see ühildub teiste mõõteseadmetega?
Jah, see ühildub SDS1000 seeria digitaalsete ostsilloskoopidega ja seda saab valikulise GPIB pordi kaudu kaugjuhtida.
Milliseid modulatsioonifunktsioone see generaator toetab?
See toetab AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst modulatsiooni.
