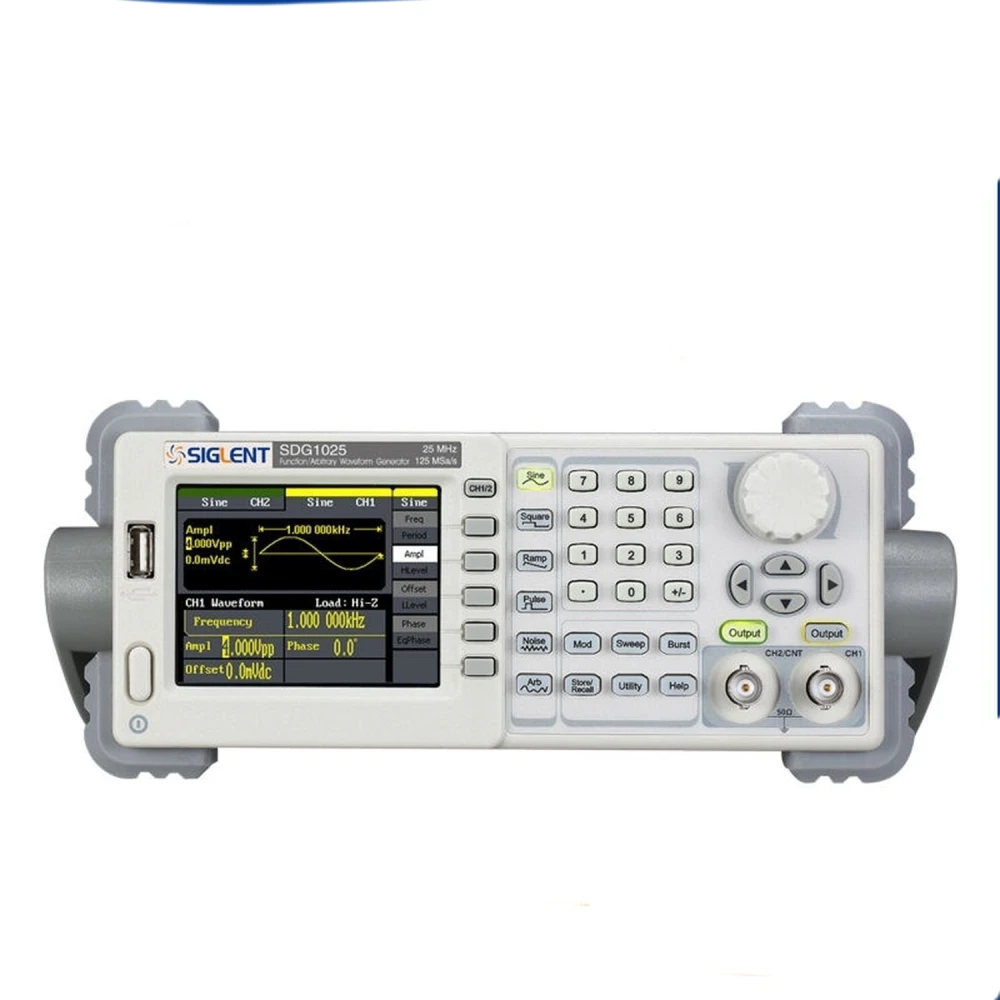

Siglent SDG1025 25MHz funktsioonigeneraator elektroonikarakendusteks
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 274,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 320,91 € | -4% |
| 10+ | 314,22 € | -6% |
| 20+ | 300,85 € | -10% |
Siglent SDG1025 25MHz funktsioonigeneraator on oluline tööriist inseneridele ja tehnikutele, kes vajavad elektrooniliste signaalide genereerimisel täpsust ja mitmekülgsust. DDS-tehnoloogiaga (Direct Digital Synthesis) varustatud seade võimaldab genereerida kõrge täpsuse ja stabiilsusega signaale, mis sobivad laboritesse, tootearendusse ja elektroonikatestidesse.
Peamised omadused ja eelised:
- DDS-tehnoloogia kahe väljundi ja reguleeritava faasiga suurema paindlikkuse tagamiseks genereeritavates signaalides.
- Maksimaalne väljundsagedus 25MHz, sobib paljudele elektroonikarakendustele.
- 125 MSa/s proovivõtukiirus ja 14-bitine vertikaalne eraldusvõime tagavad täpsed ja detailsed signaalid.
- 16Kpts lainepikkus võimaldab genereerida keerukaid ja suvalisi lainekujusid.
- Kaasas 5 standardset lainekuju (siinus, ruut, ramp, impulss, gaussi valge müra) ja 48 sisseehitatud suvalist lainekuju erinevate vajaduste jaoks.
- Kõrge täpsus integreeritud sagedusloenduriga, mis ulatub kuni 200MHz.
- Täiustatud modulatsioonifunktsioonid nagu AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst spetsiaalseteks testideks.
- Standardne ühenduvus USB Host ja Device, U-ketta salvestuse tugi ning GPIB-pordi uuendusvõimalus.
- Ühilduvus SDS1000 seeria digitaalsete ostsilloskoopidega ja kaugjuhtimine tõhusaks integreerimiseks mõõtesüsteemidesse.
Tehnilised andmed:
- Mudel: SDG1025
- Maksimaalne väljundsagedus: 25MHz
- Väljundkanalid: 2
- Proovivõtukiirus: 125 MSa/s
- Lainepikkus: 16 kpts
- Sageduse eraldusvõime: 1 μHz
- Vertikaalne eraldusvõime: 14 bits
- Lainekujud: siinus, ruut, ramp, impulss, gaussi valge müra, 48 sisseehitatud suvalist lainekuju
- Lainevahemik:
- Siinuslaine: 1 μHz kuni 25MHz
- Ruutlaine: 1 μHz kuni 25MHz
- Impulss: 500 μHz kuni 5MHz
- Ramp: 1 μHz kuni 300KHz
- Gaussi valge müra: ribalaius 25MHz (-3dB)
- Suvaline lainekuju: 1 μHz kuni 5MHz
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Sagedusloendur: 100 mHz kuni 200 MHz
- Ühenduvus: USB Host & Device, valikuline USB-GPIB port
- Suurus: 229mm × 105mm × 281mm
See generaator sobib ideaalselt neile, kes otsivad usaldusväärset seadet signaalide genereerimiseks elektroonikaahelate arendamisel, testimisel ja hooldusel. Selle võime toota mitut lainekuju ja kõrge eraldusvõime muudavad selle asendamatuks professionaalsetes ja hariduslikes keskkondades.
Ühilduvus ja kasutus:
Siglent SDG1025 ühendub hõlpsasti digitaalsete ostsilloskoopidega, eriti SDS1000 seeriaga, võimaldades signaalide ühist analüüsi. USB-liides lihtsustab andmeedastust ja tarkvara uuendamist, samas kui GPIB-pordi valik laiendab selle integreerimisvõimalusi automatiseeritud süsteemides.
Täiustatud modulatsioonifunktsioonide ja laia sagedusvahemikuga sobib see generaator suurepäraselt elektroonikalaboritesse, tootearendusse, tehnilisse haridusse ja elektroonikaseadmete testimiseks.
- DDS-tehnoloogia kahe väljundi ja reguleeritava faasiga
- Maksimaalne väljundsagedus: 25MHz
- Proovivõtukiirus: 125 MSa/s ja 14-bitine vertikaalne eraldusvõime
- 48 sisseehitatud suvalist lainekuju ja 5 standardset lainekuju
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integreeritud sagedusloendur kuni 200MHz
- USB Host & Device ühenduvus, USB-GPIB pordi valik
- Ühilduv SDS1000 digitaalsete ostsilloskoopide ja kaugjuhtimisega
Klientide küsimused ja vastused
Millised on peamised spetsifikatsioonid lahutusvõime ja täpsuse kohta, mis mõjutavad genereeritud signaalide kvaliteeti?
Generaator kasutab 125 MSa/s proovivõtusagedust, 14-bitist vertikaalset lahutusvõimet ja 1 µHz sageduslahutust. See tagab piisava detailsuse nõudlikes laborirakendustes, kuigi väga keerukate signaalide või maksimaalsete sageduste korral võib DDS-arhitektuurile omaseid väikseid artefakte siiski esineda.
Mida on vaja selle käivitamiseks ja mida sisaldab karp SDG1025 ostmisel?
Seade sisaldab tavaliselt generaatorit, toitekaablit, juhendit, kahte BNC-kaablit ja seotud tarkvara. Põhikasutuse jaoks on vaja ühendada see elektrivõrku (tavaliselt 100–240 V AC) ning ühendada mõõteseadmetega esipaneeli BNC-pistikute kaudu.
Kuidas võrdub SDG1025 konkurentide juhuslike funktsioonigeneraatoritega 25 MHz vahemikus?
Objektiivselt paistab SDG1025 silma oma hinna ja kvaliteedi suhte, 14-bitise lahutusvõime ja integreeritud lainekujude valikuga. Sarnase klassi mudelitega võrreldes (nt Tektronix AFG1022) pakub see veidi suuremat väljundsageduse vahemikku ja rohkem juhuslikke lainekujusid, kuigi kallimatel seadmetel võib olla parem stabiilsus või täiustatud funktsioonid.
Mis on Siglent SDG1025 generaatori maksimaalne väljundsagedus?
Maksimaalne väljundsagedus on 25MHz.
Mitu väljundkanalit on Siglent SDG1025 funktsioonigeneraatoril?
Sellel on 2 väljundkanalit.
Milliseid lainekujusid see generaator suudab luua?
See suudab luua siinus-, ruut-, ramp-, impulss- ja gaussi valge müra lainekujusid ning 48 tüüpi sisseehitatud suvalisi lainekujusid.
Kas see ühildub teiste mõõteseadmetega?
Jah, see ühildub SDS1000 seeria digitaalsete ostsilloskoopidega ja toetab kaugjuhtimist.
Milliseid ühendusvõimalusi Siglent SDG1025 pakub?
See pakub USB Host ja Device ühendust, U-ketta salvestuse tuge ning USB-GPIB pordi uuendusvõimalust.
