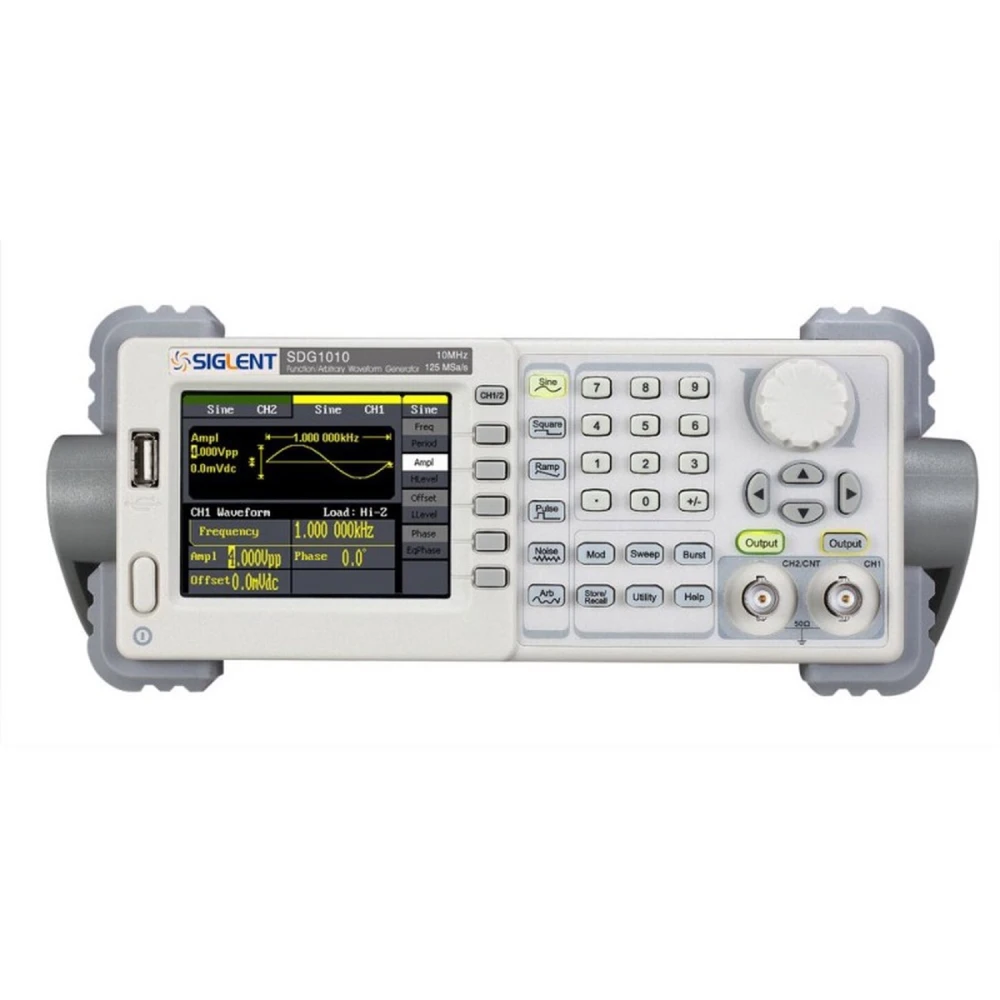

Siglent SDG1010 10MHz funktsioonigeneraator laborisse
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 189,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 221,36€ | -4% |
| 10+ | 216,75€ | -6% |
| 20+ | 207,52€ | -10% |
Siglent SDG1010 10MHz funktsioonigeneraator on oluline seade elektroonikalaboritele ja inseneriprojektidele, mis vajavad täpseid ja mitmekesiseid signaale. See generaator kasutab DDS-tehnoloogiat (Direct Digital Synthesis), et pakkuda maksimaalset väljundsagedust 10MHz, sageduslahutust 1 µHz ja vertikaalset lahutust 14 bits, tagades puhtad ja täpsed signaalid.
Peamised omadused:
- Maksimaalne väljundsagedus: 10MHz.
- Väljundkanalid: 2, võimaldades genereerida samaaegseid signaale.
- Diskreetimissagedus: 125 MSa/s kõrge lainekuju täpsuse jaoks.
- Lainekuju pikkus: 16 kpts, ideaalne keerukate lainekujude jaoks.
- Standardsed lainekujud: siinus, ruut, ramp, impulss, gaussi valge müra ja 48 sisseehitatud arbitraarse lainekuju tüüpi.
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst edasijõudnud rakenduste jaoks.
- Sagedusloendur: integreeritud vahemikuga 100 mHz kuni 200 MHz.
- Ühenduvus: standardne USB Host ja Device, valikulise USB-GPIB pordiga kaugjuhtimiseks.
- Ühilduvus: ühendub suurepäraselt SDS1000 seeria digitaalsete ostsilloskoopidega ja toetab kaugjuhtimist.
Tüüpilised kasutusalad: See generaator sobib ideaalselt elektroonika testimiseks ja arenduseks, sealhulgas vooluringide disainiks, komponentide testimiseks, signaalide simuleerimiseks ja tehniliseks õppeks. Võimalus genereerida mitut tüüpi signaale muudab selle mitmekülgseks erinevates laborirakendustes.
Tehnilised andmed:
- Mudel: SDG1010
- Maksimaalne sagedus: 10MHz
- Kanalid: 2
- Diskreetimissagedus: 125 MSa/s
- Lainekuju pikkus: 16 kpts
- Sageduslahutus: 1 µHz
- Vertikaalne lahutus: 14 bits
- Lainekujud: Siinus, ruut, ramp, impulss, gaussi valge müra, 48 arbitraarset lainekuju
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Sagedusloendur: 100 mHz - 200 MHz
- Ühenduvus: USB Host & Device, valikuline USB-GPIB port
- Suurus: 229mm x 105mm x 281mm
Märkus saadavuse kohta: Hetkel on see toode otsas. Soovitame vaadata alternatiive või liituda teavitustega, et saada märku taaslaose saabumisest.
- DDS-tehnoloogia kahe väljundiga ja reguleeritava faasiga täpsete signaalide jaoks
- Maksimaalne sagedus 10MHz ja lahutus 1 µHz
- Kõrge diskreetimissagedus 125 MSa/s ja vertikaalne lahutus 14 bits
- 48 sisemist arbitraarset lainekuju ja 5 standardset tüüpi
- Täiustatud modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integreeritud sagedusloendur kuni 200 MHz
- USB Host & Device ühenduvus ja USB-GPIB pordi võimalus
- Ühildub SDS1000 digitaalsete ostsilloskoopidega ja toetab kaugjuhtimist
Klientide küsimused ja vastused
Milliseid ühendusi ja väliseid salvestustoetusi seade toetab juhuslike lainekujude laadimiseks ja uuendamiseks?
SDG1010-l on USB-pordid (Device ja Host), mis võimaldavad otsest ühendust arvutiga ja USB-mäluseadmete kasutamist juhuslike lainekujude laadimiseks või püsivara uuendamiseks. GPIB-pordi tugi on valikuline ja vajab lisamoodulit.
Millised on sageduspiirid ja lainekuju tüübid, mida see igas kanalis genereerida suudab, ning milline on siinuslaine tüüpiline moonutus?
Siinus- ja ruutlained katavad vahemiku 1 µHz kuni 10 MHz, impulsid ulatuvad 500 µHz kuni 5 MHz, kalded 1 µHz kuni 300 kHz ning juhuslikud lainekujud 1 µHz kuni 5 MHz. Generaator määrab siinuslainete tüüpiliseks koguharmoonmoonutuseks (THD) <0,04% vahemikus 1 kHz kuni 10 kHz ja maksimaalse amplituudi juures.
Kas generaator sisaldab modulatsioonifunktsioone ja kas seda saab sünkroonida Siglenti instrumentidega nagu SDS1000 ostsilloskoobid?
Jah, see sisaldab rohkelt modulatsioonifunktsioone (AM, FM, PM, PWM), sageduse sweep’i ja impulsside jadasid. Seda saab otse ühendada ja sünkroonida Siglenti SDS1000 seeria ostsilloskoopidega, mis lihtsustab automatiseeritud testimist kaugjuhtimise kaudu.
Millised tarvikud on karbis kaasas ja millised võimalused on varuosade või järelteeninduse jaoks?
Üldjuhul sisaldab SDG1010 toitekaablit, kasutusjuhendit, USB-kaablit ja kahte BNC-BNC kaablit. Varuosad (kaablid, kaitsmed) ja järelteenindus on saadaval Siglenti volitatud edasimüüjate ja tootja kaudu; standardgarantii on tavaliselt 3 aastat, kuid seda tasub konkreetse müüjaga üle kontrollida.
Mis on Siglent SDG1010 maksimaalne väljundsagedus?
Maksimaalne väljundsagedus on 10 MHz.
Mitu väljundkanalit generaatoril on?
Generaatoril on 2 väljundkanalit samaaegsete signaalide jaoks.
Milliseid lainekujusid see seade suudab genereerida?
See suudab genereerida siinus-, ruut-, ramp-, impulss-, gaussi valge müra lainekujusid ja 48 sisemist arbitraalset lainekuju.
Kas see ühildub teiste mõõteriistadega?
Jah, see ühildub SDS1000 seeria digitaalsete ostsilloskoopidega ja toetab kaugjuhtimist.
Millist ühenduvust generaator pakub?
Sellel on standardne USB Host ja Device ning valikuline USB-GPIB port kaugjuhtimiseks.
