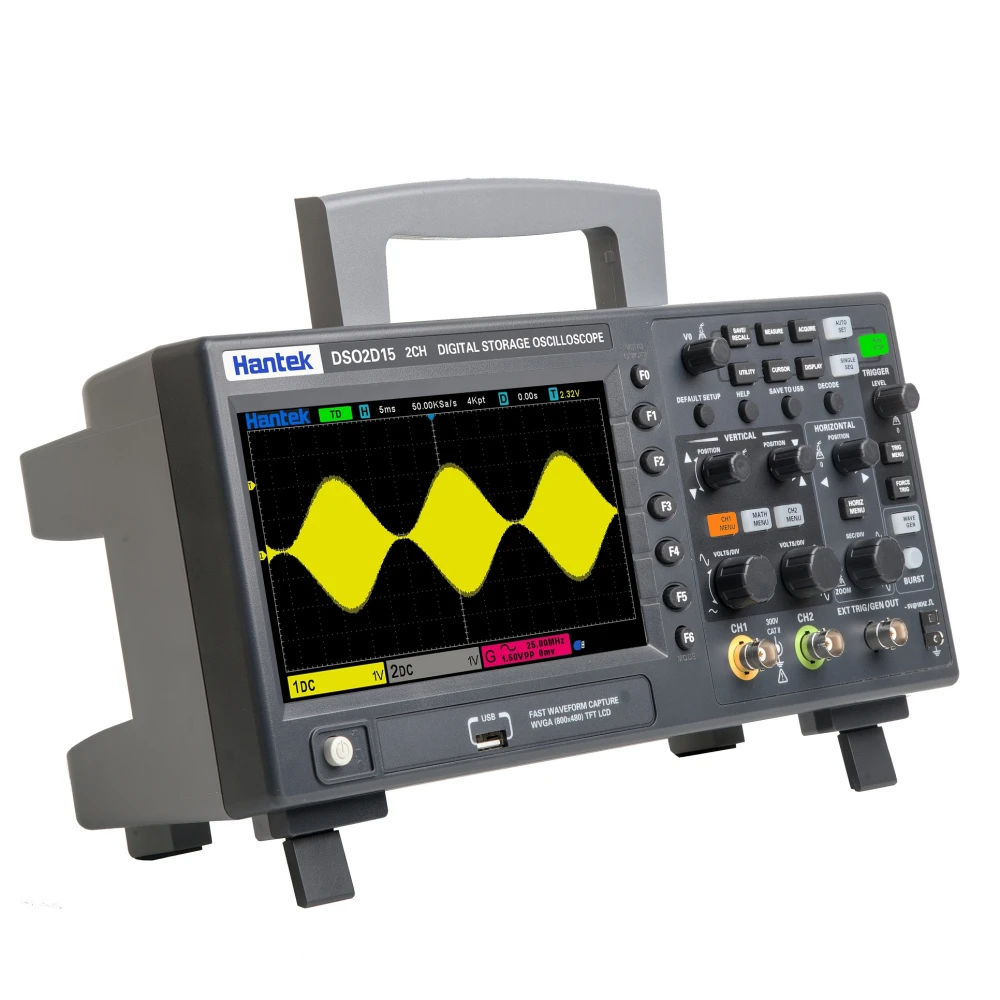

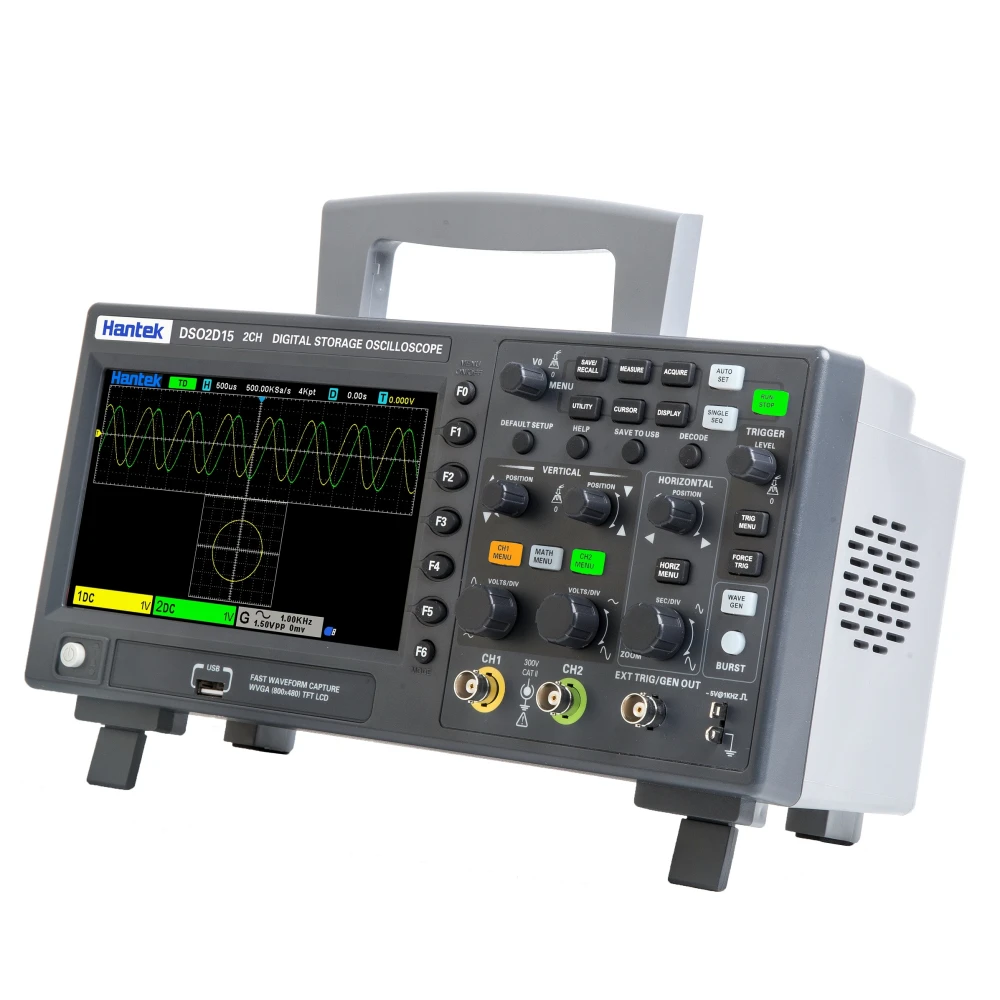

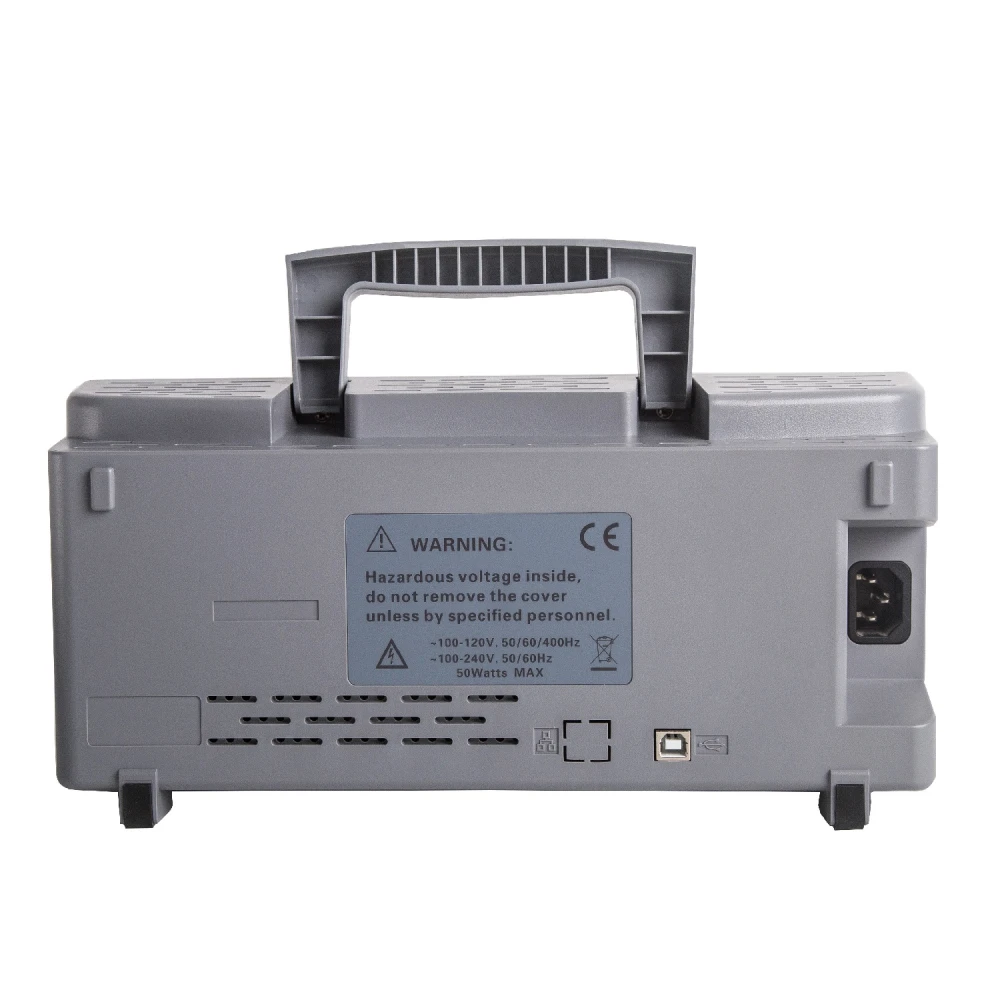

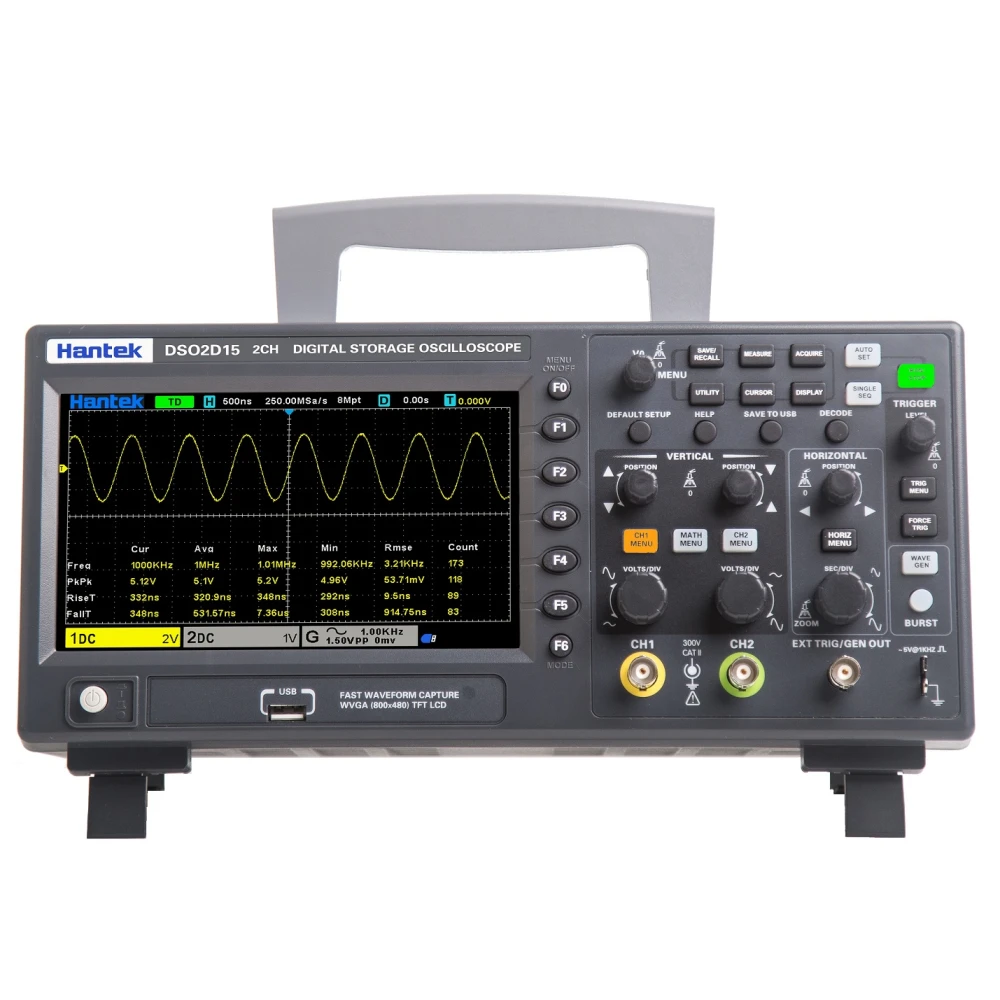

Hantek DSO2D15 digitaalne ostsilloskoop 2 kanalit 150 MHz funktsioonigeneraatoriga
Kaubamärk: Hantek
Käibemaks sisaldub (KM-ta: 245,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 25+ | 274,50€ | -8% |
Hantek DSO2D15 digitaalne ostsilloskoop 2 kanalit 150 MHz funktsioonigeneraatoriga
Hantek DSO2D15 on kompaktne ja võimas digitaalne ostsilloskoop, mis on loodud elektroonika professionaalidele ja harrastajatele, kes vajavad mõõtmistes täpsust ja mitmekülgsust. 150 MHz ribalaiuse ja kahe sõltumatu kanaliga võimaldab see mitme signaali samaaegset kuvamist ja analüüsi.
Põhiomadused:
- Kaks digitaalset kanalit signaalide samaaegseks analüüsiks.
- 150 MHz ribalaius, sobib täiustatud elektroonikarakendusteks.
- Integreeritud funktsioonigeneraator signaalide testimiseks ja simuleerimiseks.
- 7-tolline värviline TFT-ekraan selgeks ja detailseks kuvamiseks.
- USB-ühendus andmete eksportimiseks arvutisse või USB-mälupulgale, mis lihtsustab analüüsi ja salvestamist.
- Integreeritud voltmeeter vahelduv- ja alalisvoolu pingete mõõtmiseks kuni 300 VRMS.
- Ventilaatorita, mis tagab vaikse töö.
- Salvestusmälu 4Mpts kanali kohta pikemateks jäädvustusteks.
- Täiustatud trigger-režiimid, sh automaatne, normaalne ja üksik, lisaks spetsiifilised triggerid protokollidele CAN, LIN, IIC, SPI ja UART.
- Matemaatilised funktsioonid nagu liitmine, lahutamine, korrutamine, jagamine ja FFT-analüüs põhjalikuks diagnostikaks.
- Vastavus standardile EN61010 300V CAT II, mis tagab mõõtmiste kvaliteedi ja ohutuse.
Tehnilised andmed:
- Diskreetimissagedus: 1 Gigasample sekundis (Gsps).
- Vertikaalne eraldusvõime: 12 bits.
- Ajaskaala: alates 2 ns kuni 1000 s jaotuse kohta.
- Sisendtakistus: 1 MΩ / 20 pF.
- Toiteallikas: 100-120V CA, 45-440 Hz ja 120-240V CA, 45-66 Hz.
- Mõõtmed: 318 x 110 x 150 mm.
- Kaal: 1.9 kg.
- Töötemperatuur: 0 kuni 50 °C.
- Tõusuaeg: ≤ 2.4 ns.
Tüüpilised kasutusalad:
- Elektroonikaahelate diagnostika ja remont.
- Arendus ja testimine insenerilaboris.
- Kvaliteedikontroll elektroonikatootmises.
- Digitaalsete protokollide nagu I2C, SPI, RS232/UART, CAN ja LIN analüüs.
- Analoog- ja digitaalsignaalide mõõtmine ja analüüs.
Ühilduvus ja kaasasolevad tarvikud:
- Ühilduv arvutitarkvaraga täiustatud analüüsi ja andmete salvestamise jaoks.
- Komplektis USB-kaabel, toitekaabel, 10:1 jaoturiga ostsilloskoobi sond, BNC-krokodillklambriga kaablid ja tootja kalibreerimistunnistus.
Oluline märkus: See toode on hetkel laost otsas. Võite küsida teavitust, et saada info, kui see taas saadaval on.
- 2-kanaliline digitaalne ostsilloskoop 150 MHz ribalaiusega
- Integreeritud funktsioonigeneraator signaalitestideks
- 7-tolline värviline TFT-ekraan selgeks kuvamiseks
- USB-ühendus andmete eksportimiseks arvutisse või USB-mälupulgale
- Voltmeeter vahelduv- ja alalisvoolu pingete mõõtmiseks kuni 300 VRMS
- Ventilaatorita, vaikne töö
- 4Mpts salvestusmälu kanali kohta
- Täiustatud trigger-režiimid ja digitaalsete protokollide analüüs
- Sisseehitatud matemaatikafunktsioonid ja FFT-analüüs
- Kaasas kaablid, sond ja kalibreerimistunnistus
Klientide küsimused ja vastused
Milliseid eeliseid pakub sisseehitatud funktsioonigeneraator võrreldes välise generaatori kasutamisega Hantek DSO2D15 puhul?
Sisseehitatud funktsioonigeneraator võimaldab luua standardseid signaale (siinus, kandiline jne) otse ostsilloskoobist, vähendades lisaseadmete vajadust ja säästes ruumi. Samas on saadaolevate lainekujude amplituud ja valik tavaliselt väiksem kui spetsiaalsetel generaatoritel. See sobib hästi kiireteks ja hariduslikeks testideks, kuid kõrgtäpsete rakenduste jaoks võib sellest jääda väheks.
Millised on Hantek DSO2D15 mõõtmed ja kaal ning mida sisaldab pakend ostmisel?
Hantek DSO2D15 mõõdab ligikaudu 313 mm x 108 mm x 142 mm ja kaalub 2,1 kg. Karbis on tavaliselt ostsilloskoop, toitekaablid, kaks mõõtesondi, kasutusjuhend ja USB-kaabel. Soovitatav on kontrollida edasimüüjalt täpset komplekti vastavalt piirkonnale.
Mis on maksimaalne proovivõtusagedus ja millised on praktilised piirangud kiirete signaalide jäädvustamisel?
Seade pakub maksimaalset proovivõtusagedust 1 GSa/s ühe kanali režiimis. Kui kasutada mõlemat kanalit samaaegselt, võib see määr väheneda. Umbes 150 MHz signaalide puhul sõltub rekonstrueerimise täpsus mälu pikkusest (4 Mpts/ch) ja ajabaasi seadistusest. See võimaldab jäädvustada kiirete transientide detaile, kuigi väga lühikesed tipud võivad olla piiratud analoogkanali ribalaiusega.
Millist regulaarset hooldust see ostsilloskoop vajab ja milline on selle hinnanguline kasutusiga?
DSO2D15-l puudub ventilaator ja elektroonikakomponendid on suletud, seega vajab see vaid aeg-ajalt välispuhastust ning kaitset tolmu ja niiskuse eest. Sarnaste seadmete tüüpiline kasutusiga on 5 kuni 10 aastat, sõltuvalt kasutusest ja keskkonnatingimustest. Kõrgtäpsete rakenduste puhul soovitatakse iga-aastast kalibreerimist.
Milliseid signaale Hantek DSO2D15 suudab analüüsida?
See suudab analüüsida analoog- ja digitaalsignaale, sealhulgas protokolle nagu I2C, SPI, RS232/UART, CAN ja LIN.
Kas ostsilloskoobil on andmete eksportimiseks ühendus?
Jah, sellel on USB-ühendus tulemuste eksportimiseks arvutisse või USB-mälupulgale.
Mis on maksimaalne pinge, mida see mõõta suudab?
See suudab mõõta kuni 300 VRMS vahelduv- ja alalisvoolu pinget.
Kas see on praegu ostmiseks saadaval?
Praegu on toode laost otsas, kuid võite küsida teavitust, et saada märguanne, kui see on saadaval.
Kas tarvikud on kaasas?
Jah, komplektis on USB-kaabel, toitekaabel, 10:1 jaoturiga sond, BNC-krokodillklambriga kaablid ja kalibreerimistunnistus.
