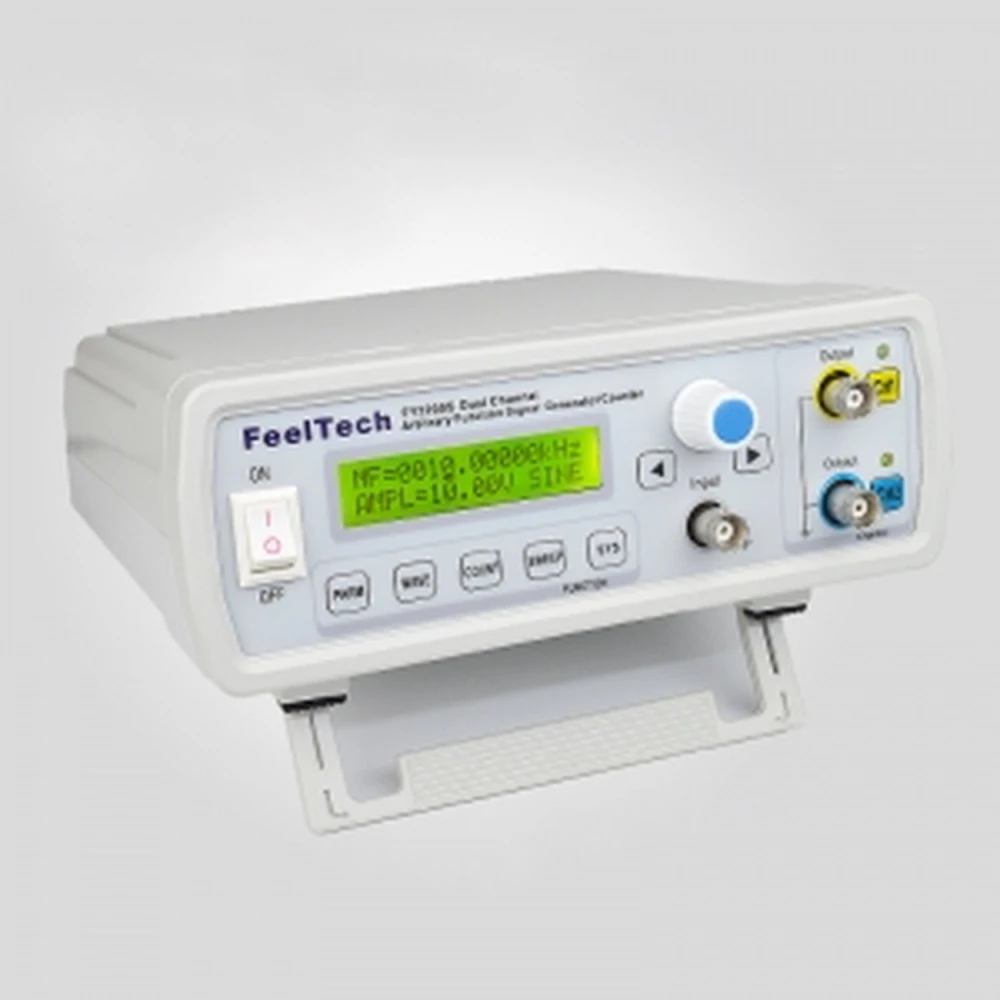

FY3225S 25MHz 2 kanaliga funktsioonigeneraator sagedusmõõtjaga 100MHz
Kaubamärk: FeelTech
Käibemaks sisaldub (KM-ta: 82,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 95,04€ | -5% |
FY3225S 25MHz funktsioonigeneraator on täiustatud kahe kanaliga seade signaalide genereerimiseks suure täpsuse ja stabiilsusega, sobides elektroonikainseneeria, laborite, tootmisliinide, õpetamise ja teadusuuringute jaoks.
See generaator kasutab DDS-tehnoloogiat koos CMOS-integraallülituse ja kiire mikroprotsessoriga, kasutades aktiivset kristallostsillaatorit, mis tagab erakordse sagedusstabiilsuse. Pinnapealne montaažitehnoloogia parandab häirekindlust ja pikendab seadme tööiga.
Põhiomadused
- Kaks sõltumatut väljundkanalit (CH1 ja CH2) suure kiirusega.
- Siinuslaine maksimaalne sagedus: 25 MHz.
- Ruut-, kolmnurk- ja suvalise laine maksimaalne sagedus: kuni 6 MHz.
- Sisseehitatud sagedusmõõtja mõõtevahemikuga kuni 100 MHz.
- Saadaval lainekujud: siinus, ruut (töötsükkel reguleeritav 0.1% kuni 99.9%), kolmnurk, saehammast, suvaline, tavaline impulss, müra, elektrokardiogramm, AM, FM ja muud.
- Väljundamplituud vähemalt 20 Vp-p ilma koormuseta.
- Sageduslahutus 0.01 Hz (10 mHz) täpsusega ±5×10⁻⁶.
- Täielik digitaalne juhtimine LCD1602 ekraaniga ning seadistamine nuppude ja pöördnupuga.
- Lineaarne ja logaritmiline sweep-funktsioon, mida saab seadistada sageduse ja aja järgi.
- Mälu kuni 20 kasutaja seadistuse salvestamiseks.
- Sünkroniseeritud TTL-väljund mõlemal kanalil reguleeritava faasierinevusega.
- Lai tööpinge vahemik: AC85V kuni AC260V.
Tehnilised andmed
- Mõõtmed: 200 mm (pikkus) × 190 mm (laius) × 90 mm (kõrgus).
- Kaal: 500 g (seade), tarvikud 150 g.
- Töötemperatuuri vahemik: 0 kuni 40 °C; maksimaalne õhuniiskus 80%.
- Väljundtakistus: 50 ohms ±10%.
- Siinuslaine moonutus ≤0.8% sagedusel 1 kHz.
- Ruutlaine tõusu- ja langusaeg ≤100 ns.
- Loenduri vahemik: 0 kuni 4,294,967,295.
- Sagedusmõõtja sisendpinge: 2 Vp-p kuni 20 Vp-p.
Tüüpilised kasutusalad

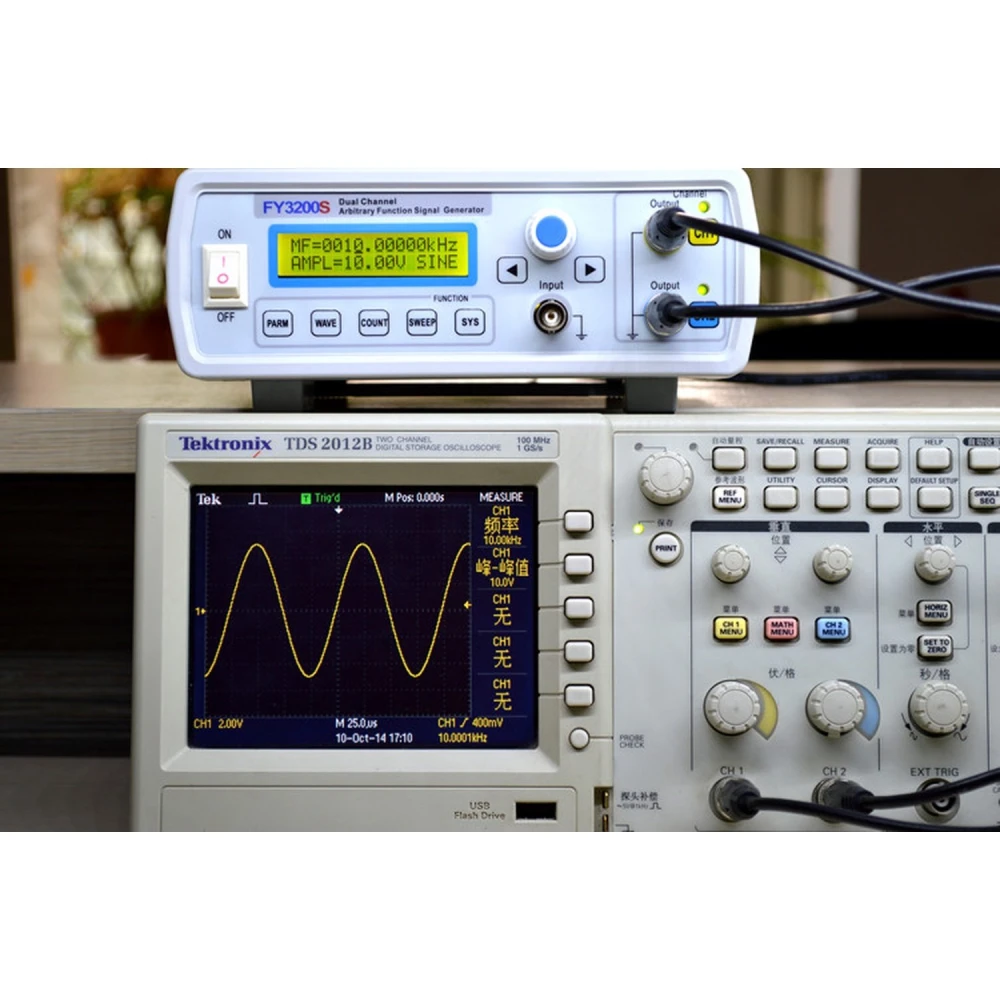

See generaator sobib suurepäraselt elektroonika testimiseks ja arenduseks, signaalide simuleerimiseks seadmetes, mõõteriistade kalibreerimiseks, tehniliseks õppeks ja teaduslikeks katseteks. Võimalus genereerida mitut lainekuju ning juhtida parameetreid nagu amplituud, sagedus, faas ja töötsükkel muudab selle mitmekülgseks erinevates rakendustes.
Ühilduvus

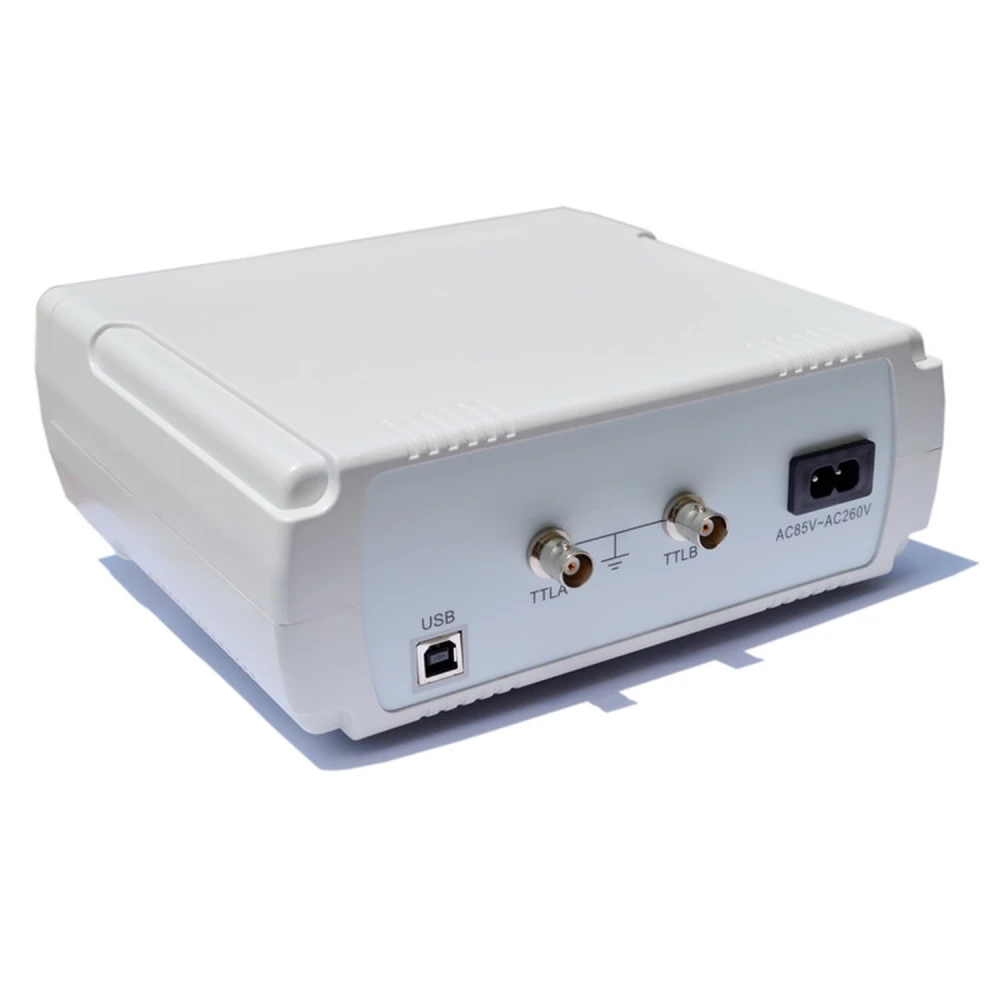

Ühildub tarkvaraga kaugjuhtimiseks ja funktsioonide seadistamiseks arvuti kaudu. Sisaldab USB-ühendust sideks ja uuendamiseks. Sobib süsteemidele, mis vajavad täpseid ja stabiilseid testsignaale.
Komplekti kuulub
- FY3225S signaaligeneraator.
- Toitekaabel.
- 3-sooneline USB-kaabel ruudukujulise pistikuga.
- 2 Q9 juhtmeklambrit.
- CD juhendi ja tarkvaraga.
Märkus: Toode on hetkel laost otsas. Palun kontrollige saadavust või alternatiive meie poes.
- Kaks sõltumatut kanalit signaali väljundiks.
- Siinuslaine maksimaalne sagedus 25 MHz.
- Sisseehitatud sagedusmõõtja kuni 100 MHz.
- Lainekujud: siinus, ruut, kolmnurk, saehammast ja suvaline.
- Digitaalne juhtimine LCD1602 ekraani ja pöördnupuga.
- Mälu kuni 20 kohandatud seadistuse jaoks.
- Lineaarne ja logaritmiline sweep-funktsioon.
- Kõrge täpsus ja madal moonutus väljundsignaalides.
- Sünkroniseeritud TTL-väljund faasi reguleerimisega.
- Lai tööpinge vahemik AC85V kuni AC260V.
Klientide küsimused ja vastused
Millised on FY3225S peamised materjalid, füüsilised mõõtmed, kaal ja mida karp sisaldab?
Korpus on valmistatud tugevdatud ABS-plastikust, mis sobib kasutamiseks tööpingil. Ligikaudsed mõõtmed on 235 mm x 170 mm x 85 mm ja kaal umbes 1,3 kg. Pakend sisaldab tavaliselt: 1 FY3225S generaator, 1 toiteplokk, 2 BNC–krokodillklambri kaablit, 1 USB-kaabel ja trükitud/digitaalne kasutusjuhend. Kontrollige poes täpseid komplekti kuuluvaid osi vastavalt partiile.
Millised on signaali genereerimise tehnilised piirid sageduse, amplituudi ja eraldusvõime osas? Kas FY3225S sobib RF-rakendusteks?
Siinuslaine maksimaalne sagedus on 25 MHz; teiste lainekujude puhul võib piir olla madalam (vt tehnilist juhendit). Maksimaalne väljundamplituud on tavaliselt 20 Vpp suure takistusega koormusel; 50 Ω koormusel umbes 10 Vpp. DAC-i eraldusvõime on 12 bitti ja võimaldab kuni 2048 punktiga suvalise kuju mälu. Professionaalseteks RF-rakendusteks (>30 MHz) või kõrge spektraalse puhtuse nõudeks ei ole see seade optimaalne, kuna see eelistab mitmekülgsust ja hinda RF-spetsiifilistele omadustele.
Kas generaator ühildub rahvusvaheliste toiteallikatega ja milliseid pistikuid kasutab see väljundsignaali jaoks?
Generaator vajab 100–240 V AC, 50/60 Hz toidet, mis muudetakse kaasasoleva toiteploki abil DC-ks (tüüpiline sisend: 110–240 V, väljund 12 V DC, 2 A). Signaali jaoks kasutab see oma kahe põhikanali jaoks standardseid BNC-pistikuid, mis hõlbustavad ühendamist tavapäraste laboriseadmetega nagu ostsilloskoobid, testmoodulid ja andmesalvestussüsteemid.
Millist hooldust see vajab ja kas on võimalik püsivara uuendada või varuosi hankida?
Hooldus piirdub välispuhastuse ja BNC-pistikute perioodilise kontrolliga. Tasub vältida tolmuseid keskkondi ja väljundi ülekoormust. Püsivara vajab harva uuendamist; kui uus versioon on olemas, tehakse protseduur tavaliselt USB kaudu tehnilise järelevalve all. Varuosi, nagu toiteplokk ja kaablid, saab osta tavapärastelt edasimüüjatelt või tootjalt, kuigi konkreetsed sisemised komponendid ei pruugi olla kergesti saadaval.
Mis on FY3225S maksimaalne sagedus?
See suudab genereerida siinuslaineid kuni 25 MHz ning ruut-, kolmnurk- ja suvalisi laineid kuni 6 MHz.
Kas generaatoril on sisseehitatud sagedusmõõtja?
Jah, see sisaldab sagedusmõõtjat mõõtevahemikuga kuni 100 MHz sisemiste ja väliste signaalide jaoks.
Milliseid lainekujusid see seade suudab genereerida?
See genereerib siinus-, ruut-, kolmnurk-, saehammast-, suvalisi laineid, tavalist impulssi, müra, elektrokardiogrammi, AM, FM ja muid.
Kas generaatorit saab arvutist juhtida?
Jah, FY3225S võimaldab seadistamist ja juhtimist tarkvara kaudu USB-ühenduse abil.
Millised tarvikud tootega kaasas on?
Komplektis on toitekaabel, USB-kaabel, kaks Q9 juhtmeklambrit ja CD juhendi ning tarkvaraga.
