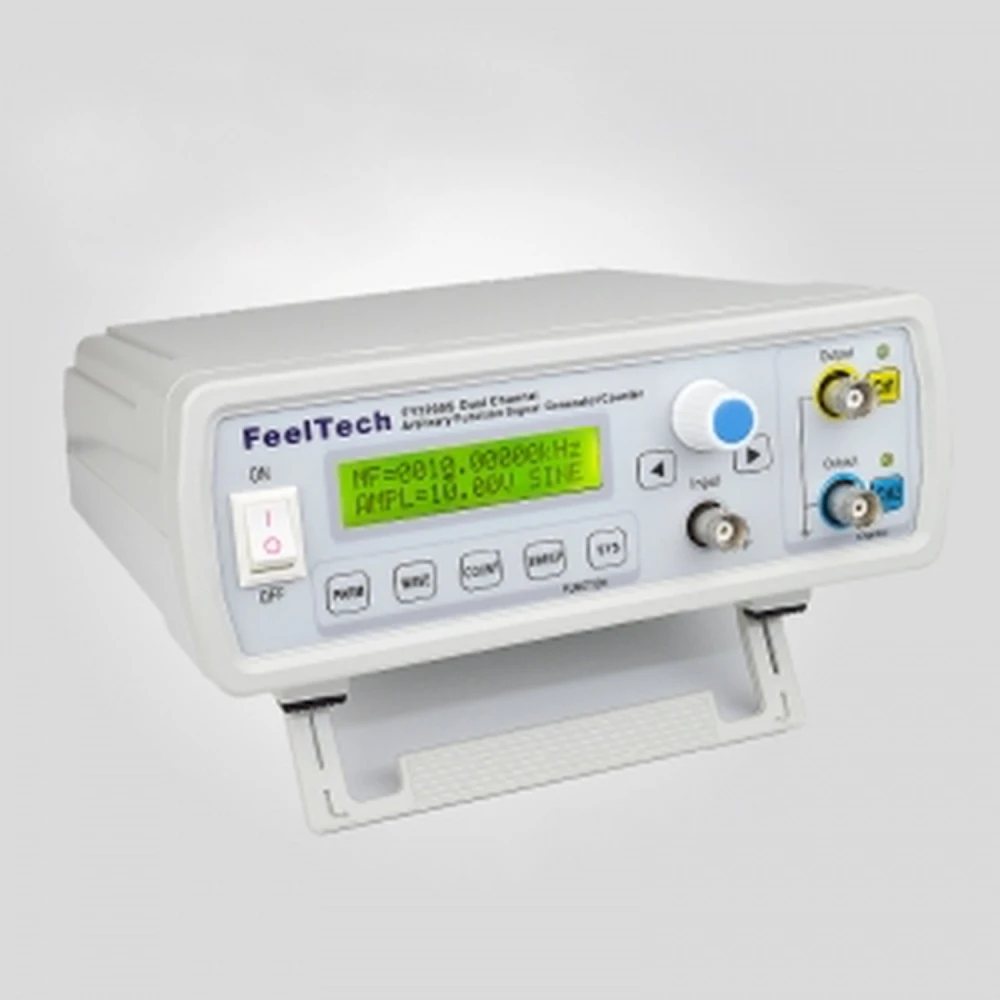

FY3212S 12MHz 2-kanaliline funktsioonigeneraator FeelTech

FY3212S 12MHz funktsioonigeneraator FeelTechilt on täiustatud elektroonikainstrument, mis on loodud genereerima suvalisi lainekujusid suure täpsuse ja stabiilsusega. See kahekanaliline DDS (Direct Digital Synthesis) seade võimaldab genereerida mitut tüüpi laineid, sealhulgas siinus-, ruut-, kolmnurk-, saehamba- ja kasutaja määratud lainekujusid, sagedusvahemikuga kuni 12 MHz siinuslaine puhul ja kuni 6 MHz teiste lainekujude puhul.

Integreeritud sagedusmõõtjaga, mis toetab kuni 100 MHz, sobib FY3212S ideaalselt elektroonikainseneri rakendusteks, uurimislaboritesse, tootmisliinidele ja õpetamiseks. Selle pindmontaažitehnoloogia ja CMOS-integraallülitus tagavad kõrge häirekindluse ja pika tööea.

Peamised omadused

• Kaks sõltumatut väljundkanalit (CH1 ja CH2) väljundamplituudiga ≥ 20Vp-p ilma koormuseta.
• Eelinstallitud ja suvalised lainekujud: 14 levinud lainekuju ja võimalus laadida kohandatud lainekujusid.
• Kõrge lahutusvõime ja täpsus: Sageduslahutus 10 mHz ja sagedustäpsus ±5×10⁻⁶.
• Reguleeritav töötsükkel: Ruutlaine puhul 0.1% kuni 99.9%.
• Sweep-funktsioon: CH1 jaoks seadistatav lineaarne ja logaritmiline sweep.
• Sageduse mõõtmine: Sisseehitatud mõõtur sisemiste ja väliste signaalide jaoks kuni 100 MHz.
• Digitaalne ja käsitsi juhtimine: Nupud ja pöördnupp koos LCD1602 ekraaniga täpseks seadistamiseks.
• Mälu 20 kasutaja määratud parameetrikomplekti jaoks.

Tehnilised andmed

• Siinuslaine sagedus: 0 Hz kuni 12 MHz
• Ruut- ja kolmnurklainete sagedus: 0 Hz kuni 6 MHz
• Suvalise lainekuju sagedus: 0 Hz kuni 6 MHz
• Väljundtakistus: 50 ohms ±10%
• DC-nihe: ±10 V
• Siinuslaine moonutus: ≤ 0.8% sagedusel 1 kHz
• Ruutlaine tõusu- ja langusaeg: ≤ 100 ns
• Sünkroniseeritud TTL-väljund mõlemal kanalil reguleeritava faasiga
• Sagedusmõõtja sisendpinge vahemik: 2 Vp-p kuni 20 Vp-p
• Mõõtmed: 200 mm x 190 mm x 90 mm
• Kaal: 500 g (põhiseade), 150 g (tarvikud)

Tüüpilised kasutusalad

See generaator sobib ideaalselt elektroonika testimiseks ja arenduseks, sideseadmete signaalisimulatsiooniks, mõõteriistade kalibreerimiseks, katseteks õppelaborites ning kvaliteedikontrolliks tööstuslikus tootmises.

Ühilduvus ja tarvikud

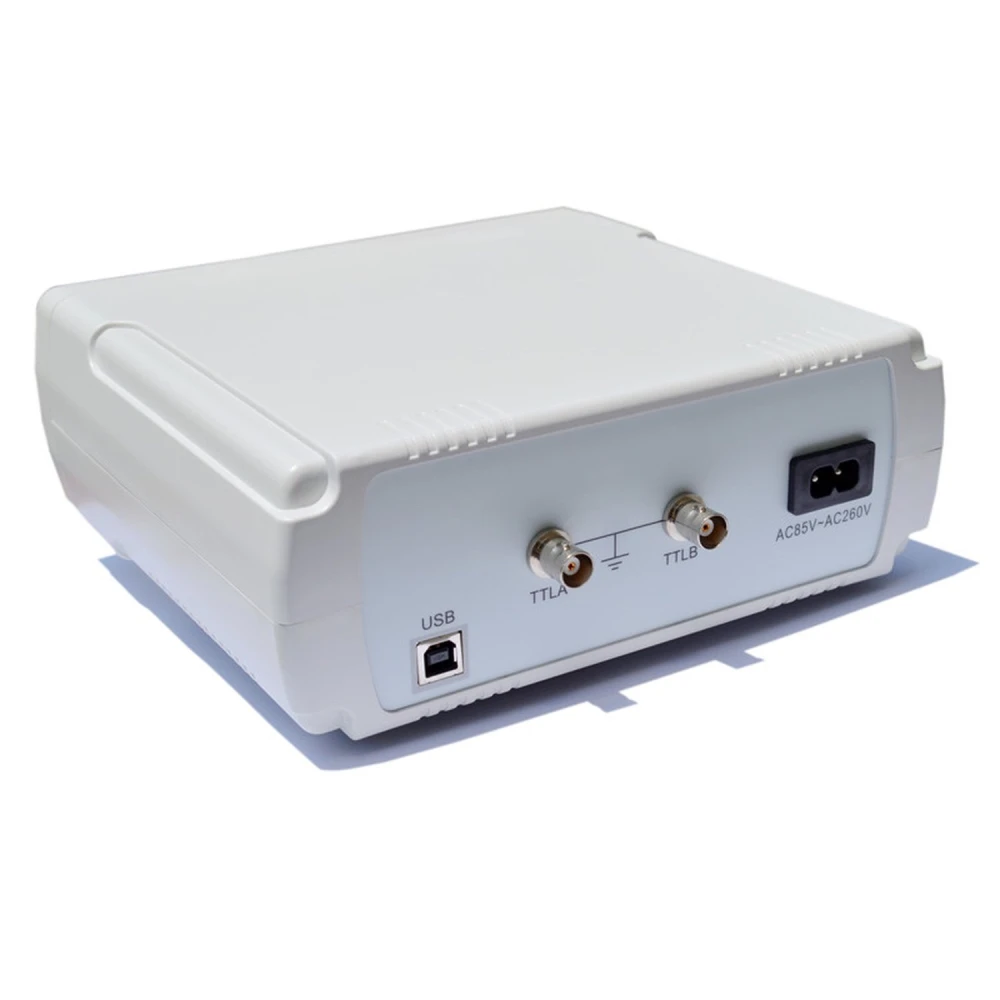

Komplektis on toitekaabel, ruudukujulise pordiga USB-kaabel, Q9 juhtmeklambrid ja tarkvaraga CD. Ühildub süsteemidega, mis toetavad USB-ühendust kaugjuhtimiseks ja seadistamiseks.

Saadavuse staatus

Hetkel on see toode otsas. Soovitame uurida alternatiive või võtta ühendust, et saada teavet uue laoseisu kohta.

• Kaks sõltumatut CH1 ja CH2 väljundkanalit DDS-tehnoloogiaga
• Siinuslaine maksimaalne sagedus: 12 MHz
• Sisseehitatud sagedusmõõtja kuni 100 MHz
• Lainekujud: siinus, ruut, kolmnurk, saehammast ja suvaline
• Reguleeritav töötsükkel vahemikus 0.1% kuni 99.9%
• Lineaarne ja logaritmiline sweep-funktsioon CH1 jaoks
• Mälu 20 kohandatud seadistuse jaoks
• LCD1602 ekraan digitaalseks ja käsitsi juhtimiseks
• Kõrge täpsus ja madal moonutus genereeritud signaalides
• Pindmontaažitehnoloogia ja CMOS-integraallülitus
