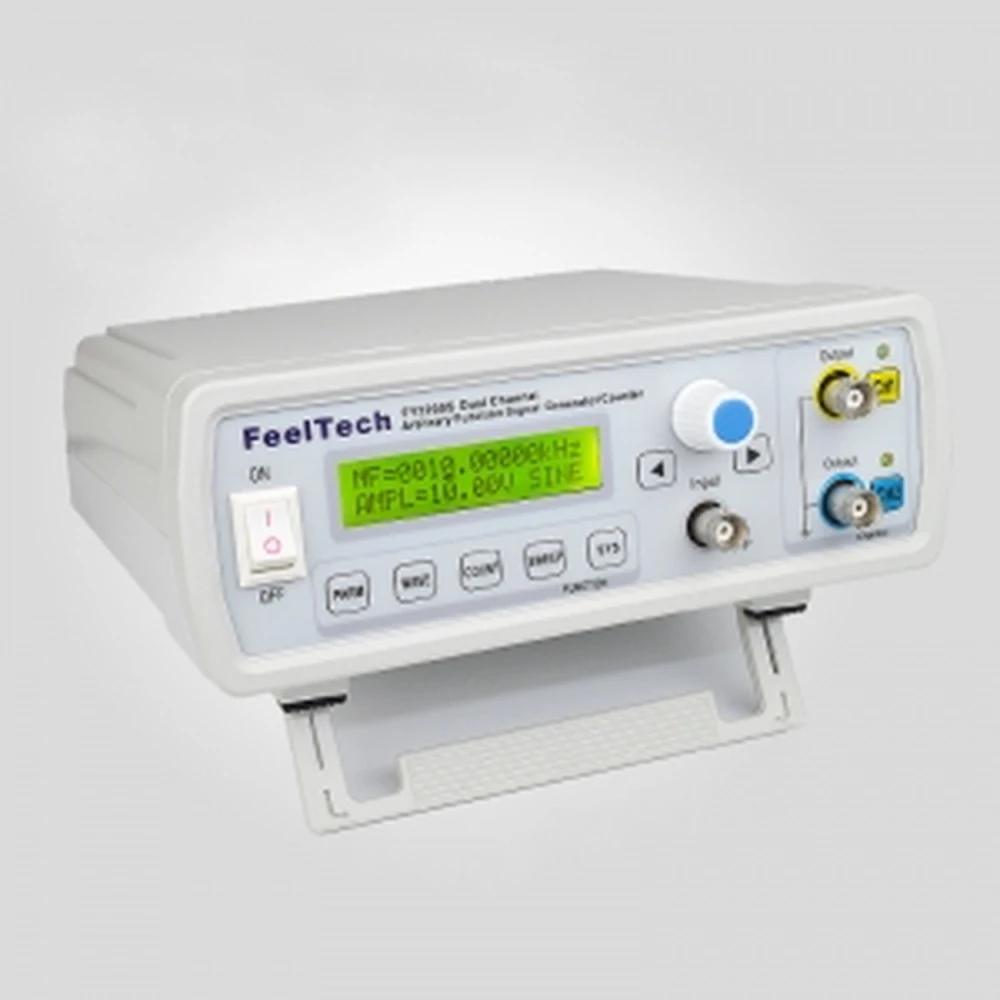

FY3206S funktsioonigeneraator 6MHz 2 kanalit FeelTech
Kaubamärk: FeelTech
Käibemaks sisaldub (KM-ta: 57,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 66,76 € | -4% |
| 10+ | 65,37 € | -6% |
| 20+ | 61,20 € | -12% |
FeelTechi generador de funciones arbitrario 6MHz 2 canales FY3206S on täiustatud instrument, mis on loodud täpseks elektrooniliste signaalide genereerimiseks kahe sõltumatu kanaliga. See DDS (Direct Digital Synthesis) generaator võimaldab luua siinus-, ruut-, kolmnurk-, saehamba-, arbitraarseid ja moduleeritud lainekujusid (AM, FM), täieliku amplituudi, sageduse, nihke ja faasi juhtimisega.
Tänu CMOS-integraallülituse tehnoloogiale ja kiirele mikroprotsessorile koos aktiivse kristallostsillaatoriga pakub see erakordset stabiilsust ja täpsust signaalide genereerimisel, sageduslahutusega kuni 10 mHz ja täpsusega ±5×10-6.
Peamised omadused
- Kaks sõltumatut väljundkanalit (CH1 ja CH2) kiire väljundiga.
- Siinus- ja ruutlaine maksimaalne sagedus: 6 MHz.
- Saadaolevad lainekujud: siinus, ruut (töötsükkel reguleeritav vahemikus 0.1% kuni 99.9%), kolmnurk, saehammast, arbitraarne, tavaline impulss, müra, elektrokardiogramm, AM ja FM.
- Väljundamplituud ≥ 20 Vp-p (ilma koormuseta) koos väljundtakistusega 50 ohmios ±10%.

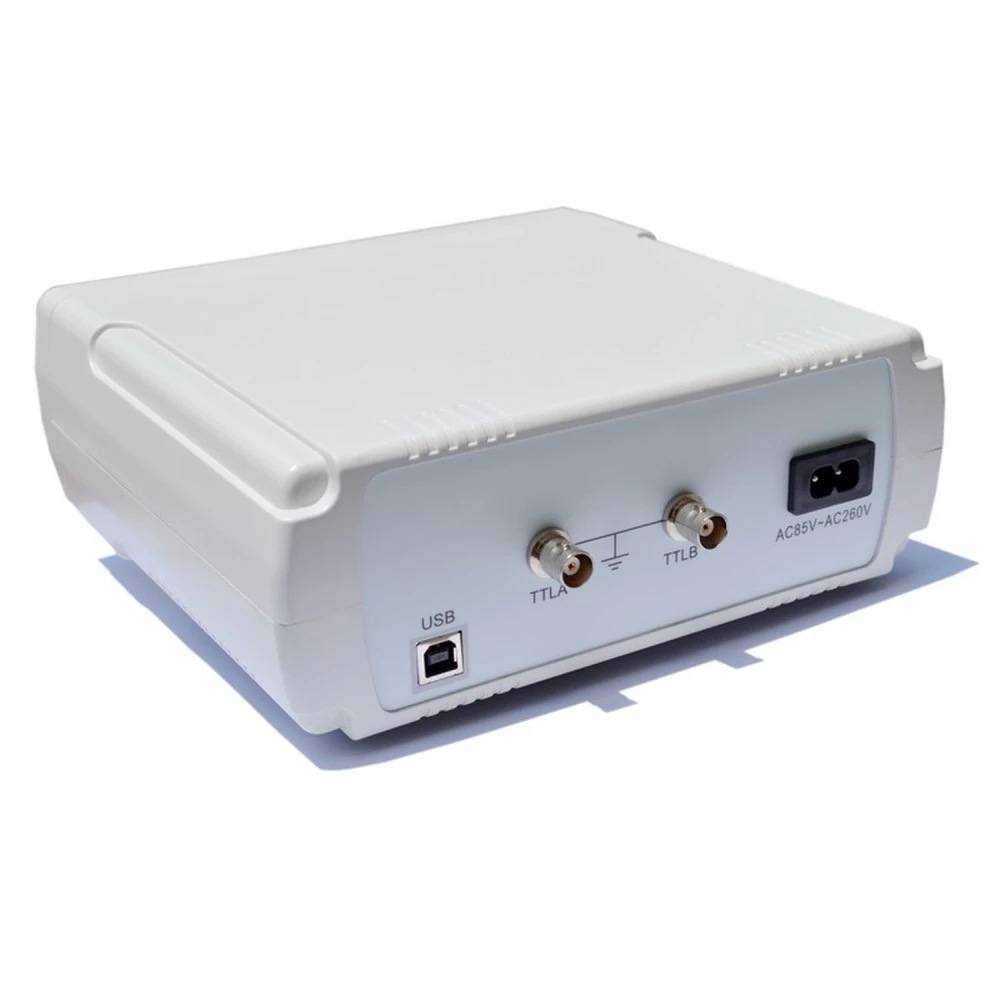

- Sünkroniseeritud TTL-väljund mõlemale kanalile reguleeritava faasi ja elektritasemega > 3.3 Vp-p.
- Sisseehitatud sagedusmõõtja mõõtevahemikuga 1 Hz kuni 100 MHz sise- ja välissignaalidele.
- CH1 sweep-funktsioon lineaarse ja logaritmilise režiimiga, reguleeritava vahemiku ja kiirusega.
- Mälu kuni 20 kohandatud seadistuse salvestamiseks.
- Täielik digitaalne juhtimine nuppude ja pöördnupuga, LCD1602 ekraaniga inglise keeles.
- Proovivõtukiirus kuni 250 MSa/s ja 12-bitine lainekuju generaator madala moonutuse jaoks.
- Kompaktsed mõõtmed: 200 x 190 x 90 mm ja ligikaudne kaal 500 g.
Tüüpilised kasutusalad
See generaator sobib ideaalselt:
- Elektroonikainseneridele ja vooluringide arenduseks.
- Uurimislaboritesse ja elektroonikaseadmete testimiseks.
- Tootmisliinidele funktsionaalseks testimiseks ja kalibreerimiseks.
- Õppetööks ja koolituseks elektroonika ja telekommunikatsiooni valdkonnas.
Ühilduvus ja tarvikud
Komplektis on toitekaabel, USB-kaabel arvutiga ühendamiseks, Q9-tüüpi juhtmeklambrid ning CD tarkvara ja juhendiga. Ühildub süsteemidega, mis vajavad arbitraarseid signaale ja sweep-funktsioone edasijõudnud testimiseks.
Märkus: Hetkel ei ole see toode laos saadaval. Saate küsida teavitust, kui kaup taas saadavale tuleb.
- Kahe kanaliga DDS-generaator maksimaalse sagedusega 6 MHz
- Lainekujud: siinus, ruut, kolmnurk, saehammast, arbitraarne, AM, FM
- Sisseehitatud sagedusmõõtja kuni 100 MHz
- Digitaalne juhtimine LCD1602 ekraani ja 20 seadistuse mäluga
- Reguleeritav lineaarne ja logaritmiline sweep-funktsioon CH1-l
- Kõrge täpsus ja stabiilsus aktiivse kristallostsillaatoriga
- Sünkroniseeritud TTL-väljund reguleeritava faasiga
- 250 MSa/s proovivõtukiirus ja 12-bitine generaator madala moonutuse jaoks
- Kompaktsed mõõtmed ja kerge kaal lihtsaks käsitsemiseks
- Komplektis kaablid, klambrid ja tarkvara ühendamiseks ja juhtimiseks
Klientide küsimused ja vastused
Milliseid lainekujusid FY3206S-6MHz suudab genereerida ja milleks need on kasulikud?
FY3206S-6MHz suudab genereerida siinus-, ruut-, kolmnurk-, saehamba- ja programmeeritavaid suvalisi lainekujusid. Siinuslained sobivad ideaalselt audioseadmete ja filtrite testimiseks; ruutlaineid kasutatakse digitaalsimulatsioonis või loogikakellade testimisel; kolmnurk- ja saehambalained on kasutusel modulatsiooni- ja juhtimisahelates, samas kui suvalised lainekujud võimaldavad emuleerida keerukaid spetsiifilisi signaale, mis on olulised analoogmoodulite või kohandatud disainide jaoks.
Millist väljundliidest ja amplituuditasemeid generaator pakub ning kuidas seda laboriseadmetega ühendada?

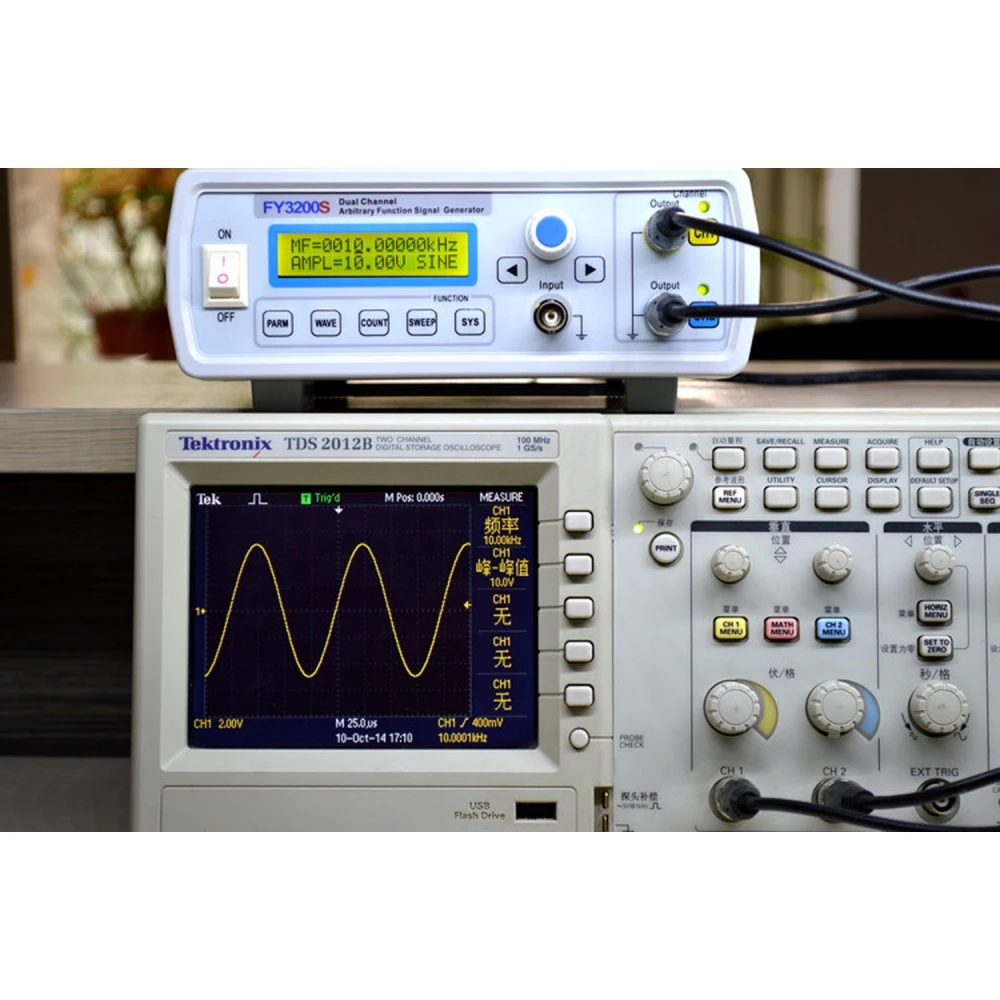

Generaatoril on standardsed BNC-väljundid ja see toetab reguleeritavaid signaalitasemeid kuni ±10 Vpp suure takistusega koormusel (umbes 50 Ω). Kaasas on TTL-väljund digitaalseks sünkroonimiseks. See võimaldab otseühendust ostsilloskoopide, analüsaatorite või BNC-sisenditega testseadmetega, tagades mitmekülgsuse haridus- ja tööstuslaborites.
Kas seade vajab suvaliste lainekujude laadimiseks mingit kindlat tarkvara või draiverit ning kas see ühildub Windowsi või Maciga?
Suvaliste lainekujude laadimiseks kasutatakse tootja pakutavat spetsiaalset tarkvara, mis on tavaliselt ühilduv Windowsi süsteemidega (enamasti Windows 7/8/10). Natiivset macOS-i tuge ei ole garanteeritud, seega Maci kasutajatel oleks vaja virtuaalkeskkonda või Windowsi arvutit. Draiver on tavaliselt komplektis või saadaval veebis.
Millised on toiteallika elektrilised spetsifikatsioonid ja kas see talub pingekõikumisi?
FY3206S-6MHz töötab tavaliselt välise 12 V DC toiteallikaga, mille tolerants on ±10%. Maksimaalne tarbimine on tavaliselt alla 10 W. Oluline on mitte ületada määratud väärtusi, et vältida kahjustusi või ebastabiilset tööd, eriti keskkondades, kus pingekõikumised on sagedased.
Mis on selle mudeli peamine tehniline erinevus võrreldes teiste sarnase klassi DDS-generaatoritega, nagu FY3200S-10MHz?
Peamine erinevus on maksimaalses väljundsageduses: FY3206S-6MHz saavutab siinusel 6 MHz, samas kui FY3200S-10MHz ulatub 10 MHz-ni. Lisaks on moonutuse ja lainekuju täpsuse poolest jõudlus väga sarnane, kuid kõrgema sagedusega mudel pakub rohkem varu RF-rakenduste või suurema ribalaiuse vajaduste jaoks. Kui 0–6 MHz vahemik katab teie vajadused, on 3206S kuluefektiivsem ja energiasäästlikum.
Mis on selle funktsioonigeneraatori maksimaalne sagedus?
FY3206S suudab genereerida signaale maksimaalse sagedusega kuni 6 MHz siinus-, ruut- ja kolmnurklainena.
Milliseid lainekujusid FY3206S suudab genereerida?
See suudab genereerida siinus-, ruut- (reguleeritava töötsükliga), kolmnurk-, saehamba-, arbitraarseid laineid, impulsse, müra, elektrokardiogrammi, AM ja FM.
Kas sellel on sageduse mõõtmise funktsioon?
Jah, sellel on sisseehitatud sagedusmõõtja mõõtevahemikuga 1 Hz kuni 100 MHz sise- ja välissignaalidele.
Kas seda saab arvutiga juhtida?
Jah, iga funktsiooni saab arvutist seadistada kaasasoleva tarkvara ja USB-ühenduse kaudu.
Kas see on kohe ostmiseks saadaval?
Praegu on toode otsas ja ei ole kohe ostmiseks saadaval, kuid saate küsida teavitust, kui see taas laos on.
