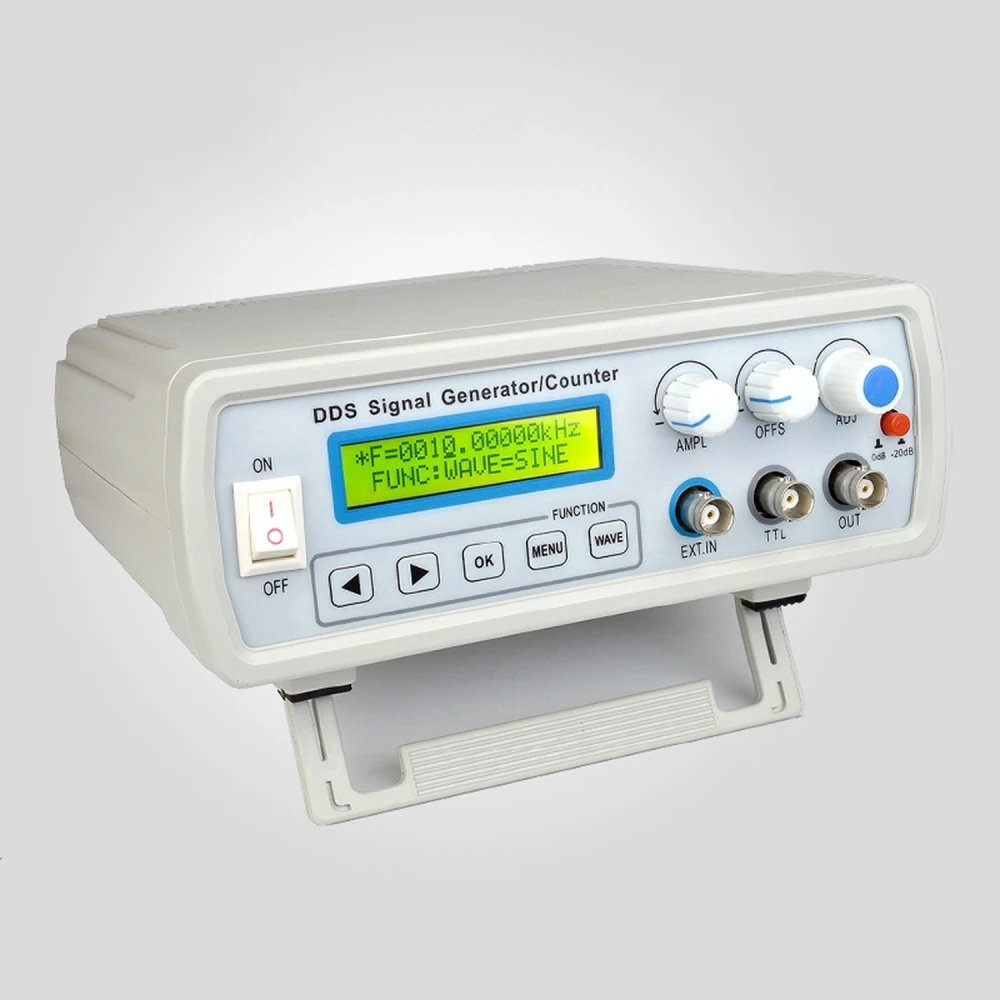

DDS funktsioonigeneraator FY2112S 12 MHz sagedusmõõtjaga ja USB-ühendusega arvutiga
Kaubamärk: FeelTech
Käibemaks sisaldub (KM-ta: 62,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 72,61 € | -4% |
| 10+ | 71,10 € | -6% |
| 20+ | 66,56 € | -12% |
DDS funktsioonigeneraator FY2112S on täiustatud otsese digitaalsünteesi (DDS) seade, mis on loodud FPGA-tehnoloogiaga ning võimaldab genereerida siinus-, ruut-, kolmnurk- ja saehambalisi signaale suure täpsuse ja stabiilsusega. Selle sagedusvahemik ulatub 0,01 Hz kuni 12 MHz siinuslaine puhul ja kuni 2 MHz teiste lainekujude puhul, sageduslahutusega 10 mHz, mis teeb sellest asendamatu tööriista hobikasutajatele, elektroonikalaboritele, tootmisliinidele ja õppetööks.
See generaator sisaldab sagedusmõõtjat mõõtevahemikuga kuni 60 MHz, mis lihtsustab sisemiste ja väliste signaalide täpset kontrollimist. Lisaks on olemas sünkroniseeritud TTL-väljund ja efektiivne väljundamplituud 9 Vpp koormuseta, ruutlaine töötsükli seadistusega 1% kuni 99%. Lineaarne sweep-funktsioon võimaldab teha sageduse skaneerimist seadistatavate algus- ja lõpp-punktidega, mis sobib hästi dünaamilisteks testideks.
Põhiomadused:
- Mitmeotstarbeline ja kaasaskantav, lihtne transportida.
- Kõrge sagedustäpsus stabiilsusega ±2×10⁻⁶ ja madala harmoonmoonutusega (≤0.8% sagedusel 1 kHz).
- Lai valik lainekujusid: siinus, ruut, kolmnurk, ülespoole saehambaline ja allapoole saehambaline.
- Mälu kuni 10 kohandatud parameetrite seadistuse salvestamiseks korduvaks kasutamiseks.
- LCD1602 ekraan inglise keeles selgeks kuvamiseks ja lihtsaks kasutamiseks nuppude ning pöördnupu abil.
- TTL-väljund üle 3 Vpp laiusega ja võimega toita rohkem kui 20 TTL-koormust.
- Seadistatav beeper helisignaalide jaoks.
- USB-ühendus kaasas toite ja arvutiga suhtluse jaoks, mis lihtsustab integreerimist süsteemidesse ja kaugjuhtimist.
- Kompaktne disain mõõtudega 200x190x90 mm ja kõrge töökindlus tänu pindmontaažitehnoloogiale ja suuremahulistele integraallülitustele.
Tehnilised andmed:
- Siinuslaine sagedus: 0 Hz - 12 MHz
- Ruut-, kolmnurk- ja muude lainete sagedus: 0 Hz - 2 MHz
- Sageduslahutus: 0,01 Hz (10 mHz)
- Sagedustäpsus: ±5×10⁻⁶
- Väljundamplituud: ≥9 Vpp koormuseta
- Väljundtakistus: 50 Ω ± 10%
- Alalispinge nihke: ±3 V
- Ruutlaine töötsükkel: 1% kuni 99%
- Sageduse mõõtmine: 1 Hz - 60 MHz, loendusvahemik kuni 4294967295
- Toide: DC 5V 1A kaasasoleva USB-kaabli kaudu
- Töötemperatuur: 0 °C kuni 40 °C
- Niiskus: alla 80%
Tüüpilised kasutusalad:
- Signaalide genereerimine testimiseks ja kalibreerimiseks elektroonikalaborites.
- Elektroonikaahelate ja digitaalsüsteemide arendus ja testimine.
- Õppeotstarbel kasutamine elektroonika ja telekommunikatsiooni õpetamisel.
- Integreerimine tootmisliinidesse seadmete kontrolliks ja diagnostikaks.
DDS funktsioonigeneraator FY2112S sobib süsteemidele, mis vajavad täpseid ja stabiilseid signaale, ning selle USB-ühendus võimaldab kasutada seda arvutitarkvaraga juhtimiseks, et lihtsustada automatiseerimist ja analüüsi.
- DDS funktsioonigeneraator kuni 12 MHz ja sagedusmõõtja kuni 60 MHz
- Siinus-, ruut-, kolmnurk- ja saehambalise signaali väljund
- Väljundamplituud ≥9 Vpp koormuseta ja töötsükkel reguleeritav 1% kuni 99%
- LCD1602 ekraan inglise keeles ning juhtimine nuppude ja pöördnupuga
- Lineaarne sweep-funktsioon seadistatavate algus- ja lõpp-punktidega
- Mälu kuni 10 kohandatud seadistuse salvestamiseks
- Sünkroniseeritud TTL-väljund enam kui 20 TTL-koormuse jaoks
- USB-ühendus toiteks ja arvutiga suhtluseks kaasas
- Kõrge sagedustäpsus ja stabiilsus madala harmoonmoonutusega
- Kompaktne, kaasaskantav ja töökindel pindmontaažitehnoloogiaga disain
Klientide küsimused ja vastused
Millised on selle funktsioonigeneraatori füüsilised mõõtmed, kaal ja mida karp sisaldab?
Seadme ligikaudsed mõõtmed on 170 mm × 115 mm × 38 mm ning kaal umbes 0,55 kg. Karbis on FY2112S generaator, USB-kaabel, 5 V toiteallikas ja kasutusjuhend.
Kas see ühildub nii 110 V kui ka 220 V süsteemidega ja milliseid pistikuid kasutatakse väljundites?
FY2112S kasutab välist 5 V toiteallikat (tavaliselt kaasasolev adapter, mis toetab 100–240 V AC). Selle peamised väljundid on BNC signaalide ja sünkroniseerimise jaoks ning sellel on USB type B port ühendamiseks PC-ga.
Milliseid soovitusi tuleks järgida, et vältida ülekoormusest või valest kasutamisest tingitud kahjustusi mõõtmise ja laine genereerimise ajal?
Soovitatav on mitte ületada näidatud koormust (tüüpiline minimaalne 50 Ω väljundis) ega rakendada väljunditele välist pinget. Töötamine määratud temperatuurivahemikus (0–40 °C) ja piisava ventilatsiooni tagamine pikendab seadme kasutusiga.
Võrreldes teiste labori DDS generaatoritega, mis on FY2112S tehniline eripära hinna ja sagedusvahemiku suhte osas?
FY2112S paistab silma sellega, et pakub kuni 12 MHz sagedust 10 mHz eraldusvõimega ja sagedusmõõturi funktsiooni kuni 60 MHz kompaktses ja soodsas seadmes, kuigi väljundamplituud on piiratud 9 Vpp-ni ning täiustatud funktsioonid on tagasihoidlikumad kui kõrgema klassi mudelitel.
Mis sagedusvahemikus FY2112S signaale genereerib?
FY2112S suudab genereerida siinusignaale vahemikus 0,01 Hz kuni 12 MHz ning ruut-, kolmnurk- ja muid lainekujusid kuni 2 MHz.
Milliseid lainekujusid see generaator suudab toota?
See suudab genereerida siinus-, ruut-, kolmnurk- ning üles- ja allapoole saehambalisi laineid, ruutlaine töötsükkel on reguleeritav.
Kas generaatoril on sageduse mõõtmise funktsioon?
Jah, see sisaldab sagedusmõõtjat mõõtevahemikuga 1 Hz kuni 60 MHz sisemiste ja väliste signaalide jaoks.
Kuidas ühendada generaator arvutiga?
See ühendub kaasasoleva USB-kaabli kaudu, mis tagab ka DC 5V 1A toite.
Kas kohandatud seadistusi saab salvestada?
Jah, seade suudab salvestada kuni 10 parameetrikomplekti korduvaks kasutamiseks.
