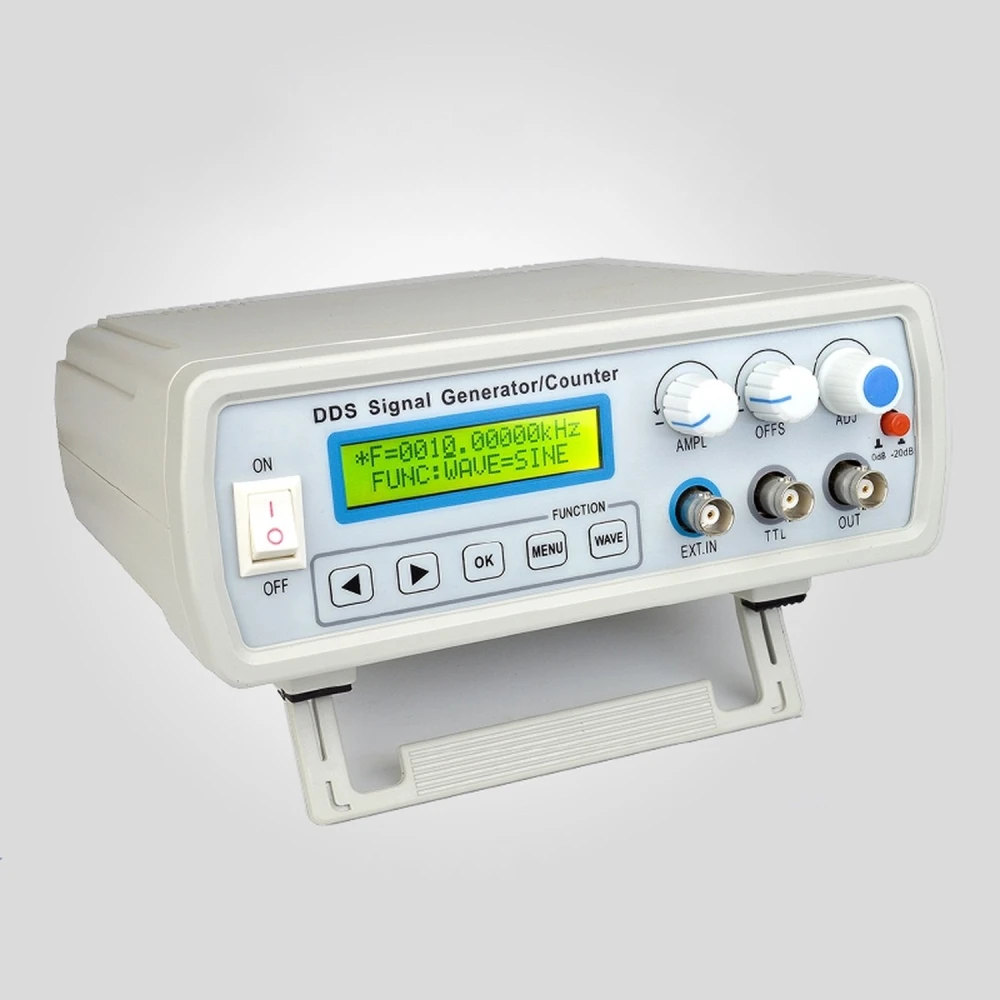

DDS funktsioonigeneraator FY2102S 2 MHz sagedusmõõtjaga

DDS funktsioonigeneraator FY2102S 2 MHz on täiustatud otsese digitaalsünteesi (DDS) seade, mis on loodud elektriliste signaalide genereerimiseks suure täpsuse ja stabiilsusega. FPGA-põhise disainiga generaator toodab siinus-, ruut-, kolmnurks- ja saehambalisi laineid sagedusvahemikus 0,01 Hz kuni 2 MHz ning 10 mHz lahutusega.

Lisaks on seadmel sagedusmõõtja, mis suudab mõõta sagedusi kuni 60 MHz, lihtsustades sisemiste ja väliste signaalide mõõtmist erinevate elektroonikarakenduste jaoks.

Põhiomadused:

• Maksimaalne efektiivne väljund 9 Vpp ilma koormuseta.
• Reguleeritavad lainekujud: siinus, ruut (töötsükkel reguleeritav vahemikus 1% kuni 99%), kolmnurk, üles- ja allapoole saehambaline laine.
• Kõrge sagedustäpsus stabiilsusega ±2×10⁻⁶ ja siinuslaine moonutus ≤0.8% sagedusel 1 kHz.
• Sageduslahutus 0,01 Hz (10 mHz).
• Integreeritud sagedusloendur mõõtevahemikuga 1 Hz kuni 60 MHz.
• Lineaarse sweep-funktsiooniga, millel on seadistatavad algus- ja lõpp-punktid ning reguleeritav lugemiskiirus.
• Mälu kuni 10 kohandatud parameetrite seadistuse salvestamiseks.
• LCD1602 ekraan inglise keeles lihtsaks kasutamiseks ja selgeks kuvamiseks.
• Toide AC220V kuni DC5V 1A adapteriga.
• Kompaktne ja kaasaskantav disain mõõtmetega 200 mm x 190 mm x 90 mm.

Tüüpilised kasutusalad:

• Testimine ja kalibreerimine elektroonikalaborites.
• Elektroonikalülituste arendus ja diagnostika.
• Õppe- ja tehnilise koolituse projektid.
• Tootmine ja kvaliteedikontroll elektroonilistel koosteliinidel.

Ühilduvus: Ühildub laia valiku elektroonikaseadmetega, mis vajavad täpseid testsignaale ja usaldusväärseid sagedusmõõtmisi.

See generaator sobib ideaalselt harrastajatele, tehnikutele ja professionaalidele, kes otsivad mitmeotstarbelist, töökindlat ja lihtsalt kasutatavat seadet elektrooniliste signaalide genereerimiseks ja mõõtmiseks.

• DDS funktsioonigeneraator sagedusvahemikuga 0,01 Hz kuni 2 MHz
• Integreeritud sagedusmõõtja mõõdab kuni 60 MHz
• Lainekujud: siinus, ruut (reguleeritav), kolmnurk, saehambaline
• Väljundamplituud ≥9 Vpp ilma koormuseta
• 10 mHz sageduslahutus ja kõrge täpsus
• LCD1602 ekraan selgeks kuvamiseks
• Mälu 10 kasutaja seadistuse salvestamiseks
• Lineaarne sweep-funktsioon reguleeritavate algus- ja lõpp-punktidega
• DC5V toide AC220V adapteri kaudu
• Kompaktne ja kaasaskantav disain, sobib laborisse ja õpetamiseks
