24MHz 8-kanaliline loogikaanalüsaator Saleae USB Logic tarkvarale
Kaubamärk: satkit
12,08€
Käibemaks sisaldub (KM-ta: 9,90€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 11,59€ | -4% |
| 10+ | 10,67€ | -12% |
Piiratud laoseis
Standardtarne
N, Apr 23 - E, Apr 27
Ekspresstarne
T, Apr 21 - K, Apr 22
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted

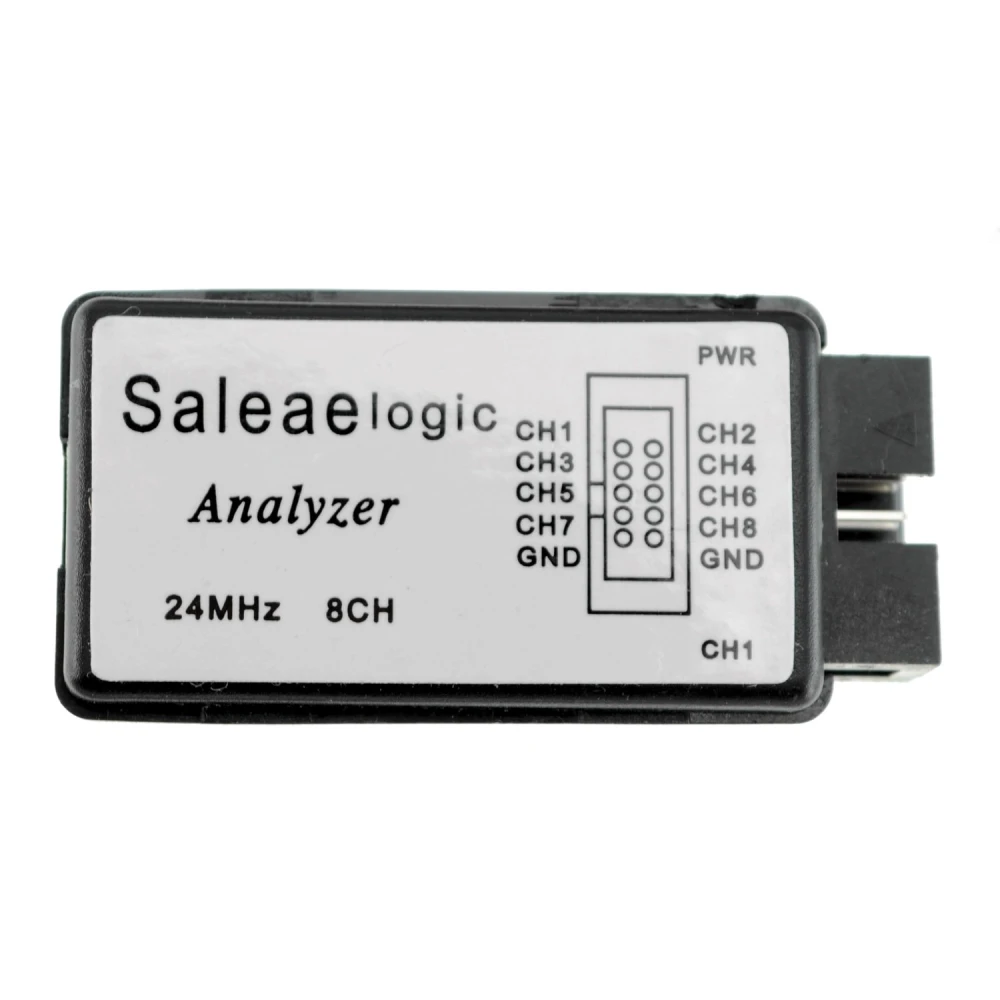

24MHz 8-kanaliline Saleae ühilduv loogikaanalüsaator on oluline tööriist elektroonika professionaalidele ja harrastajatele, kes vajavad digitaalsete signaalide täpset ja kiiret analüüsi. Seade ühendub USB kaudu ja ühildub Saleae USB Logic tarkvaraga, võimaldades mitme digitaalse protokolli salvestamist ja analüüsi.
Peamised omadused:
- USB-ühendus lihtsaks ühendamiseks arvutiga.
- 8 samaaegset kanalit mitme digitaalse signaali salvestamiseks.
- Maksimaalne proovivõtusagedus kuni 24MHz, sõltuvalt arvutist ja USB-siini kasutusest.
- Ühildub levinud protokollidega nagu I2C, SPI, 1WIRE ja jadaliides.
- Töötab TTL-tasemetega: madal tase alates -0.5V kuni 0.8V ja kõrge tase alates 2V kuni 5.25V.
- Kerge kaaluga, vaid 22 grammi, mis teeb selle kaasaskandmise ja käsitsemise lihtsaks.
- Aja mõõtmised ekraanil signaalide detailseks analüüsiks.
- Iga kanali jaoks eraldi trigger-tüübi valik täpseks salvestuse juhtimiseks.
Tehnilised andmed:
- Kanalid: 8
- Maksimaalne proovivõtusagedus: 24MHz
- Ühilduvus: Saleae USB Logic tarkvara
- Signaali tasemed: TTL (-0.5V kuni 0.8V madal, 2V kuni 5.25V kõrge)
- Kaal: 22 grammi

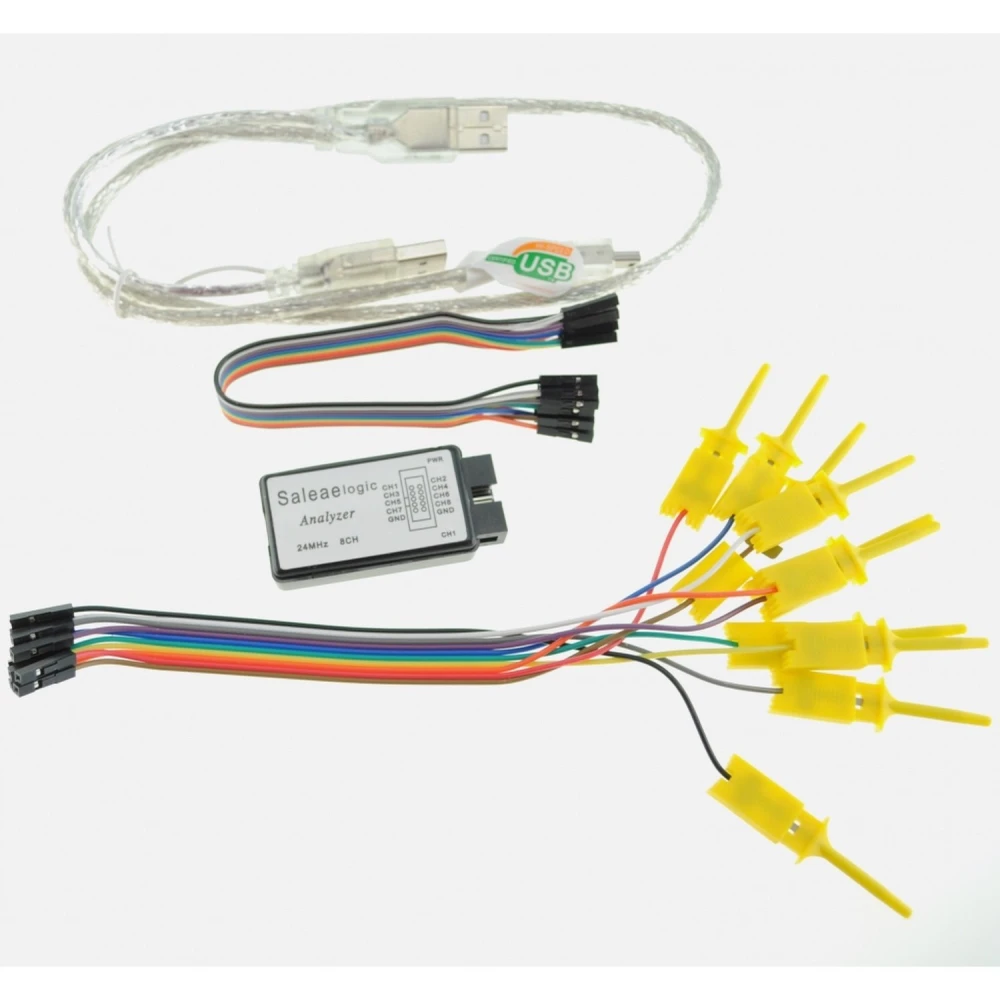

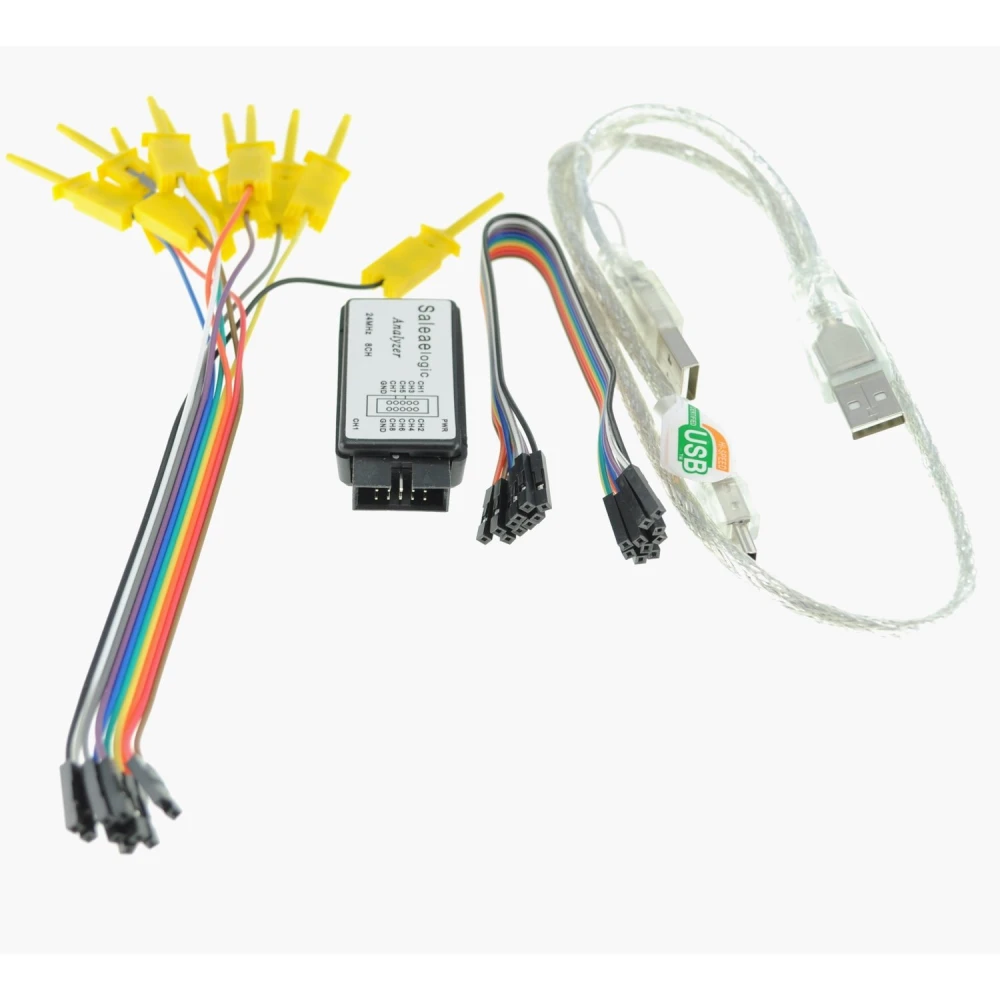

Pakendi sisu:
- 1 x USB SALEAE loogikaanalüsaator
- 1 x USB ühenduskaabel
- 1 x testklambrid signaalidega ühendamiseks
- 1 x 10-pin DuPont kaabel
Tüüpilised kasutusalad: See analüsaator sobib suurepäraselt elektroonikaprojektide diagnostikaks ja arenduseks, eriti digitaalsete sidebusside analüüsimiseks, mikrokontrollerite silumiseks ning I2C, SPI ja jadaliidese kommunikatsiooniprotokollide kontrollimiseks. Saleae tarkvara ühilduvus lihtsustab andmete reaalajas kuvamist ja analüüsi.
Ühilduvus: Ühildub iga arvutiga, mis toetab USB-ühendust ja Saleae USB Logic tarkvara, mis on saadaval Windowsi, Maci ja Linuxi jaoks.
- USB-ühendus lihtsaks arvutiga ühendamiseks
- 8 samaaegset kanalit mitme digitaalse signaali jaoks
- Maksimaalne proovivõtusagedus kuni 24MHz
- Ühildub I2C, SPI, 1WIRE ja jadaliidesega
- TTL-tasemed: madal -0.5V kuni 0.8V, kõrge 2V kuni 5.25V
- Kerge kaaluga 22 grammi lihtsaks kaasaskandmiseks
- Aja mõõtmised ekraanil detailseks analüüsiks
- Iga kanali jaoks triggeri valik täpseks juhtimiseks
- Sisaldab USB-kaablit, testklambreid ja 10-pin DuPont kaablit
Klientide küsimused ja vastused
Millised on analüsaatori täpsed mõõtmed ja kaal ning millised tarvikud on karbis kaasas?
Loogikanalüsaator kaalub umbes 22 g. Komplektis on põhiseade, USB-kaabel arvutiga ühendamiseks, testklambrite komplekt ja 10-kontaktiline DuPont kaabel. Mooduli tüüpilised mõõtmed on umbes 60 mm × 50 mm × 15 mm (täpsustamiseks vaadake tehnilist andmelehte, kuna OEM-toodang võib erineda).
Milliseid operatsioonisüsteemi ja riistvara nõudeid vajab Saleae-ga ühilduv tarkvara korrektseks töötamiseks?
Ühilduv Saleae Logic tarkvara vajab Windowsi (7 või uuem), macOS-i (10.10 või uuem) või Linuxit (glibc >= 2.13). Soovitatav on vähemalt 2 GB RAM-i, USB 2.0 või uuem port ja kahetuumaline protsessor, et tagada sujuv ja täpne salvestus kõrgetel proovivõtukiirustel. Sõltuvalt konkreetse kloontoote versioonist ja saadaolevatest draiveritest võib esineda väiksemaid ühilduvuspiiranguid.
Kuidas peaksin analüsaatori ühendama ja seadistama, et tagada usaldusväärsed mõõtmised ilma analüüsitavaid vooluringe kahjustamata?
Analüsaator tuleb ühendada TTL-tasemega ühilduvate digitaalsete signaalidega: vahemik 0 kuni 5,25 V, arvestades, et madal tase on -0,5 kuni 0,8 V ja kõrge tase 2 kuni 5,25 V. Ühendage testklambrid analüüsitavate signaalidega ja kasutage tarkvara kanalite valimiseks ning sobivate päästikute seadistamiseks. Oluline on mitte ületada toetatud pingetasemeid ning vältida ühendamist suurte voolusiiretega või mitte-TTL signaalidega, et vältida seadme kahjustamist ja valesid näite.
Millist garantiid, varuosi või tuge on selle mudeli jaoks saadaval, arvestades, et see on Saleae-ga ühilduv, kuid mitte originaal?
Kuna tegemist on ühilduva mudeliga (mitte originaalse Saleae-ga), pakub garantiid üldjuhul ainult edasimüüja ning see katab tavaliselt tootmisdefekte 3 kuni 12 kuud, sõltuvalt müüjast. Saleae ametlikku tuge ega ligipääsu originaalvaruosadele ei ole; remont sõltub edasimüüjast või lihtsate rikete ise parandamisest (kaablivahetus, väiksemad jootetööd). Tarkvaratugi piirdub ühilduvate versioonide kasutamisega ning tulevaste uuenduste osas garantiid ei ole.
Millise tarkvaraga on loogikaanalüsaator ühilduv?
Loogikaanalüsaator ühildub Saleae USB Logic tarkvaraga, mis võimaldab digitaalsete signaalide salvestamist ja analüüsi.
Mitu kanalit on loogikaanalüsaatoril?
Sellel loogikaanalüsaatoril on 8 kanalit digitaalsete signaalide samaaegseks salvestamiseks.
Mis on maksimaalne proovivõtusagedus?
Maksimaalne proovivõtusagedus on 24MHz, kuigi see sõltub arvutist ja USB-siini kasutusest.
Milliseid protokolle see seade analüüsib?
See suudab analüüsida digitaalseid protokolle nagu I2C, SPI, 1WIRE ja jadaliides.
Mida pakend sisaldab?
Pakend sisaldab USB SALEAE loogikaanalüsaatorit, USB ühenduskaablit, testklambreid ja 10-pin DuPont kaablit.
