4S 40A liitiumaku kaitseplaat PCB, täiustatud versioon

Detalle de la placa de protección PCB 4S 40A para batería de litio versión mejorada

4S 40A liitiumaku kaitseplaat PCB, täiustatud versioon

Name: 4S 40A liitiumaku kaitseplaat PCB, täiustatud versioon
Brand: satkit
SKU: 1C100802
Price: 3.88 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

Salvesta 4% Varem: 4,03€

3,88€

Käibemaks sisaldub (KM-ta: 3,18€)

Piiratud laoseis

Standardtarne N, Apr 23 - E, Apr 27

Ekspresstarne T, Apr 21 - K, Apr 22

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

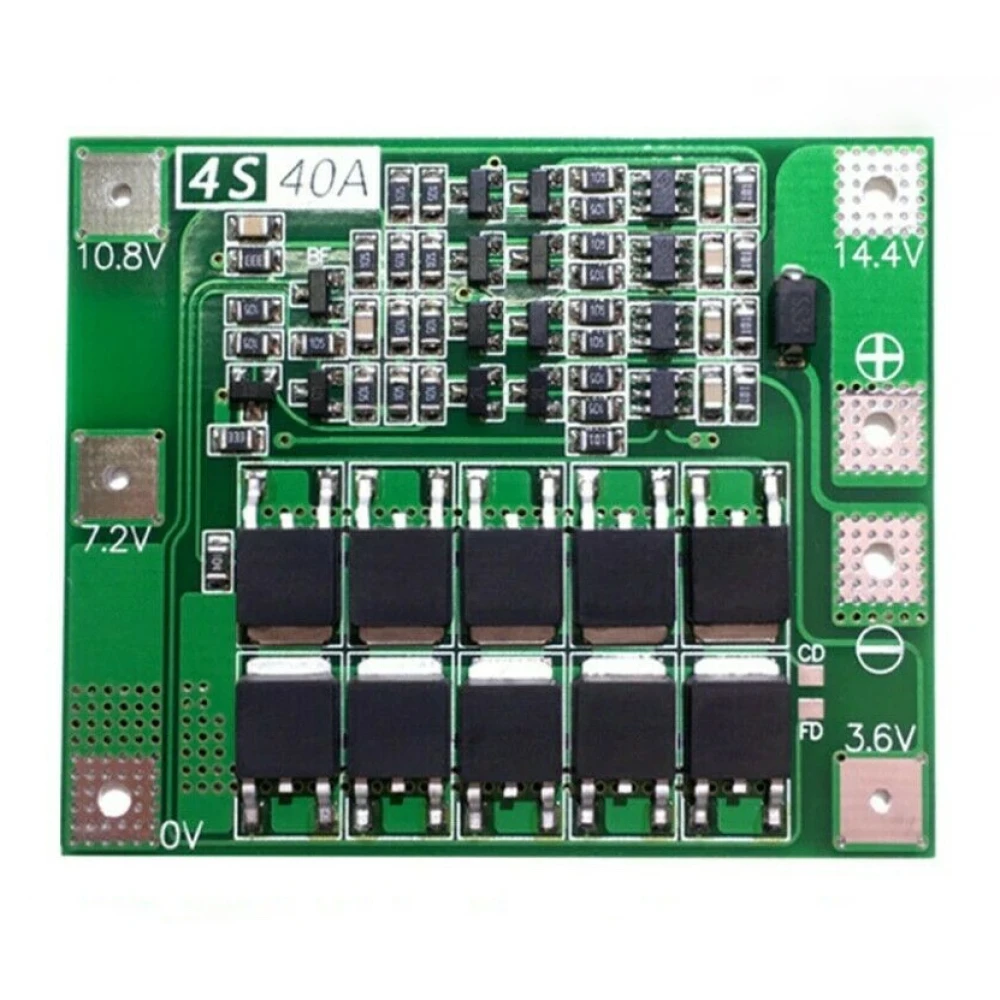

4S 40A liitiumaku kaitseplaat PCB, täiustatud versioon

See kaitseplaat on mõeldud 4S konfiguratsioonis liitiumakudele, nimipingega 16.8V ja maksimaalse pideva tühjendusvooluga 40A, sobides rakendustesse, mis vajavad suurt võimsust ja ohutust.

Põhiomadused

Ühilduv nimipinge: 3.6V või 3.7V elemendi kohta, sh 18650, 26650 ja liitiumpolümeerakud.
Laadimispinge: 16.8V kuni 18.1V.
Pidev tühjendusvool: kuni 40A (soovitatav vähendada, kui jahutus on ebapiisav).
Pidev laadimisvool: kuni 20A.
Seadme tüüp: pingeregulaator aku kaitseks ja haldamiseks.
Tasakaalustusvool: 100mA elementide seisundi säilitamiseks.
Saadaval versioonid: standard (ilma tasakaalustusfunktsioonita, võimsus kuni 135W) ja tasakaalustatud (tasakaalustusfunktsiooniga, võimsus kuni 220W).

Tehnilised andmed

Vajab minimaalset akuvõimsust: kolm 15C-20C akut või kuus 10C-15C akut edukaks käivitamiseks.

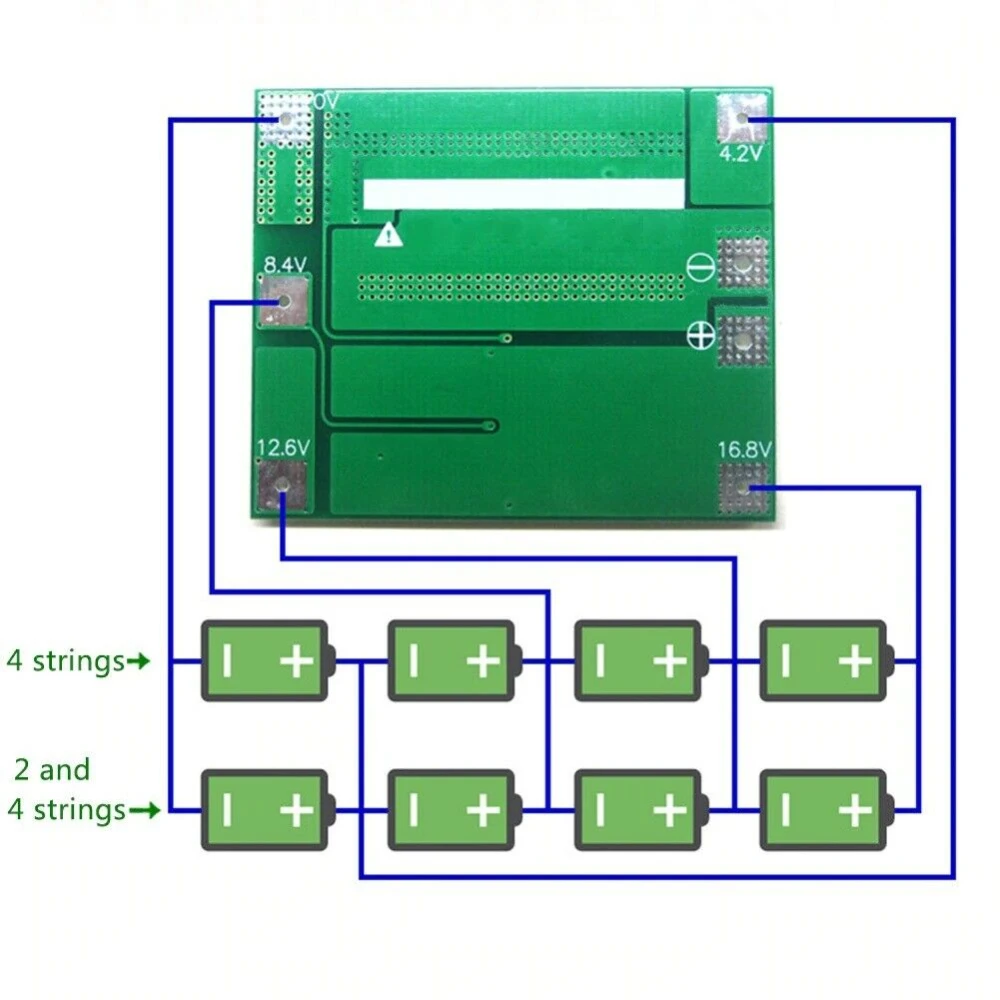

Juhtmestust tuleb rangelt järgida vastavalt pingekaardile: 0V, 4.2V, 8.4V, 12.6V ja 16.8V, et vältida lühiseid.
Soovitatav on ühendada mittepolaarne kondensaator (10uF-100uF, pinge >25V) mootori positiivse ja negatiivse klemmi vahele, et vältida vastupinge tippe.
Jadamisi ühendatud akude puhul veenduge, et igal grupil oleks sama pinge; kui mitte, laadige iga akut eraldi enne jadamisi kasutamist.

Tüüpilised kasutusalad ja ühilduvus

See plaat sobib ideaalselt liitiumakude kaitsmiseks elektrisõidukites, energiasalvestussüsteemides, droonides ja muudes elektroonikaseadmetes, mis vajavad suurt voolu ja täiustatud kaitset. Ühildub 18650 ja 26650 silindriliste akude ning liitiumpolümeerakudega 4S konfiguratsioonis.

Erinevused standard- ja tasakaalustatud versiooni vahel

Standardversioon: sobib käivitusvooludele alla 80A ja maksimaalsele võimsusele 135W, ilma tasakaalustusfunktsioonita.
Tasakaalustatud versioon: toetab käivitusvoolusid alla 80A ja maksimaalset võimsust 220W, sisaldab tasakaalustusfunktsiooni aku tööea pikendamiseks.

Pakendi sisu

1 x 4S 40A täiustatud versiooni PCB kaitseplaat liitiumakule.

Ühildub 3.6V ja 3.7V elementidega, sh 18650, 26650 ja liitiumpolümeerakud
Kuni 40A pidev tühjendusvool suure jõudluse jaoks
Kuni 20A pidev laadimisvool
Tasakaalustusfunktsioon 100mA vooluga tasakaalustatud versioonis
Sobib 4S 16.8V konfiguratsioonidele
Standard- ja tasakaalustatud versioon vastavalt võimsuse ja tasakaalustuse vajadusele
Ohutuks käivitamiseks on vaja vähemalt 15C-20C või 10C-15C akusid
Sisaldab soovitusi lühiste ja vastupinge tippude vältimiseks

Klientide küsimused ja vastused

Millised on 4S 40A kaitseplaadi füüsilised mõõtmed ja ligikaudne kaal?

Spetsiifilisi mõõtmeid ja kaalu kirjelduses ei ole märgitud. Tavaliselt on seda tüüpi plaadid umbes 60–70 mm pikad ja 15–20 mm laiad ning kaaluvad alla 20 g. Täpsete andmete vajadusel on soovitatav vaadata tootja datasheet'i.

Millised ühendus- ja paigaldusettevaatusabinõud on kriitilised, et vältida rikkeid või lühiseid selle PCB paigaldamisel?

Oluline on järgida juhtmestiku järjestust: ühendada täpselt vastavalt 0 V, 4.2 V, 8.4 V, 12.6 V ja 16.8 V skeemile. Tahtlikku lühist ei tohi kunagi teha. Enne jadamisi kasutamist peavad kõik elemendid olema pingelt võrdsustatud. Lisaks soovitatakse mootori klemmidele paigaldada mittepolaarne kondensaator (>25 V, 10–100 µF), et kaitsta vastupingete eest.

Milliseid voolupiire plaat talub ja mis juhtub, kui neid laadimisel või tühjendamisel ületada?

Plaat talub kuni 40 A pidevat tühjendusvoolu ja 20 A pidevat laadimisvoolu. Kui neid väärtusi ületada, eriti kui jahutus ei ole piisav, suureneb märkimisväärselt ülekuumenemise, plaadi komponentide pöördumatu kahjustuse või isegi ohutusrikete risk. Soovitatav on mitte töötada pidevalt maksimaalsete piiride lähedal.

Milliste akudega see kaitseplaat ühildub?

See ühildub liitiumakudega nimipingega 3.6V või 3.7V, sealhulgas 18650 ja 26650 silindriliste akude ning liitiumpolümeerakudega 4S konfiguratsioonis.

Mis vahe on standardversioonil ja tasakaalustatud versioonil?

Standardversioonil puudub tasakaalustusfunktsioon ja see toetab kuni 135W, samas kui tasakaalustatud versioonil on tasakaalustusfunktsioon ja see toetab kuni 220W, mis aitab pikendada aku tööiga.

Kuidas tuleb kaitseplaat paigaldada, et vältida kahjustusi?

Juhtmestust tuleb rangelt järgida vastavalt pingekaardile 0V, 4.2V, 8.4V, 12.6V ja 16.8V. Lisaks soovitatakse ühendada mittepolaarne kondensaator positiivse ja negatiivse klemmi vahele, et vältida vastupinge tippe.

Millist maksimaalset voolu toetab plaat pideval tühjendamisel ja laadimisel?

See toetab maksimaalset pidevat tühjendusvoolu 40A ja maksimaalset pidevat laadimisvoolu 20A, kuigi ebapiisava jahutuse korral on soovitatav voolu vähendada.
