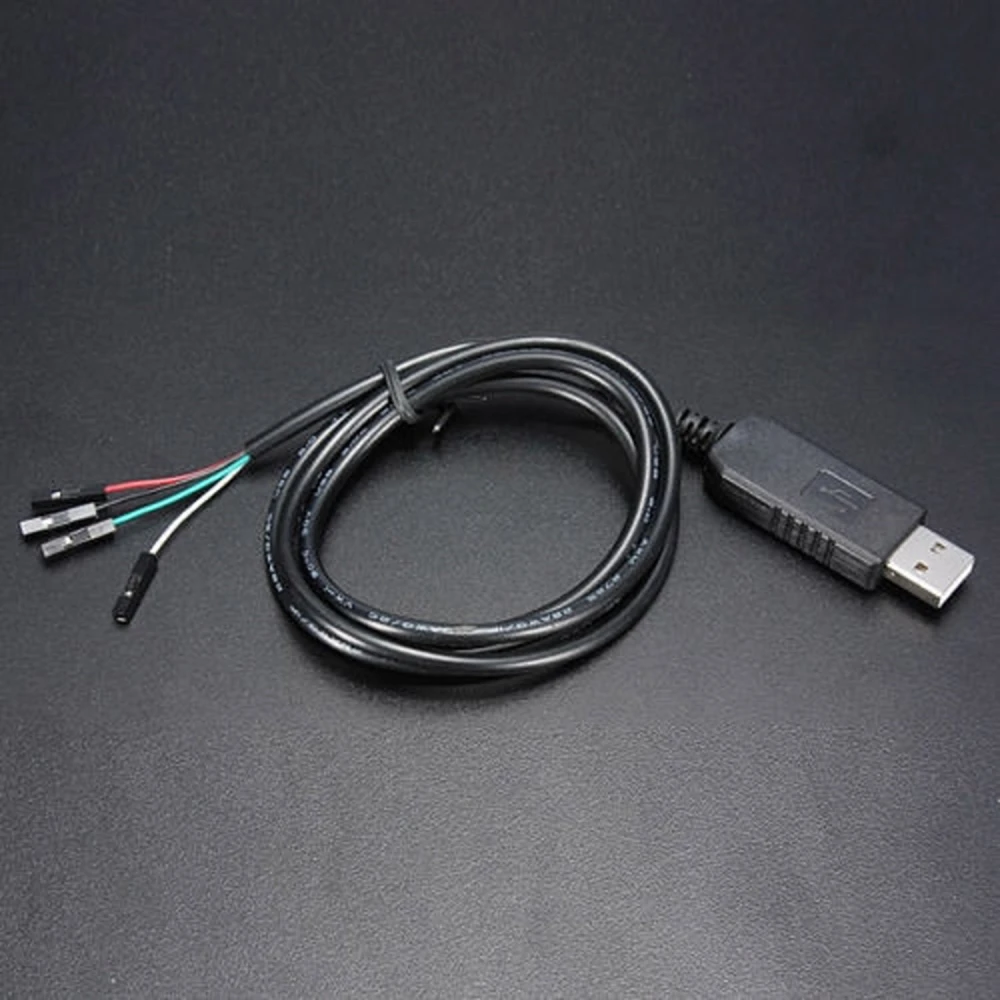

USB-RS232 TTL PL2303HX adapterkaabel Arduinole
Kaubamärk: satkit
Käibemaks sisaldub (KM-ta: 2,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 2,34€ | -4% |
| 10+ | 2,22€ | -9% |
| 20+ | 1,83€ | -25% |
USB a RS232 TTL PL2303HX Cable Adaptador Arduino on muundurmoodul, mis võimaldab ühendada RS232 TTL seadmeid või arendusplaate (DEMO BRD) arvutiga tavalise USB-pordi kaudu. See adapter on praktiline ja tõhus lahendus neile, kes töötavad Arduino ja teiste elektroonikasüsteemidega, mis vajavad TTL jadakommunikatsiooni.
Peamised omadused:
- Integreeritud kiip: TTL COM PC-PL2303HX, mis lihtsustab automaatset teisendust USB ja RS232 TTL vahel.
- Pistikud: standardne USB type A isane ja 4-kontaktiline TTL-pistik lihtsaks integreerimiseks.
- Kaabli pikkus: 1000 mm (39 3/8 pulgadas), pakkudes ühendamisel paindlikkust.
- Operatsioonisüsteemide ühilduvus: Ühildub Linuxi, Mac OS, WinCE, Windows XP, 2003, Vista ja Windows 7-ga. Ei ühildu Windows 8 ega Windows 10-ga.
- Kaablivärvid ja funktsioonid:
- Must: GND (maa)
- Roheline: TXD (andmete edastus)
- Valge: RXD (andmete vastuvõtt)
- Punane: VCC (5V toide)
- Ühendusviis: Kasutab kolme peamist liini (RX, TX, GND) ja VCC-toidet lihtsaks ja turvaliseks ühenduseks.
- Oluline märkus: Kahjustuste vältimiseks seadistage enne arvutiga ühendamist jumper, et valida 3.3V või 5.0V väljund vastavalt mikrokontrolleri toitenõudele.
Tüüpilised kasutusalad:
- Arduino plaatide ja teiste mikrokontrolleritega arendamine ja testimine.
- RS232 TTL seadmete ühendamine kaasaegsete arvutitega, millel puudub jadaport.
- Elektroonikaprojektid, mis vajavad USB-ttl jadakommunikatsiooni.
Ühilduvus ja tugi: See adapter toetab operatsioonisüsteeme Linux, Mac OS, WinCE ja Windows (XP, 2003, Vista ja 7). See ei tööta Windows 8 ega Windows 10-ga, seega soovitame enne ostu kontrollida operatsioonisüsteemi. Windowsi PL2303 draiverid on allalaadimiseks saadaval ametlikelt saitidelt.
Pakendi sisu:
- 1 x USB-RS232/TTL PL2303HX adapterkaabel
See toode sobib ideaalselt harrastajatele ja professionaalidele, kes vajavad usaldusväärset lahendust RS232 TTL seadmete ühendamiseks USB kaudu arvutiga, eriti Arduino arenduskeskkondades.
- Integreeritud TTL COM PC-PL2303HX kiip automaatseks teisenduseks
- USB type A isane pistik ja 4-kontaktiline TTL-pistik
- 1000 mm kaabel paindlikuks ühendamiseks
- Ühildub Linuxi, Maci, WinCE, Windows XP, 2003, Vista ja 7-ga
- Ei ühildu Windows 8 ega Windows 10-ga
- Kaablivärvid: must (GND), roheline (TXD), valge (RXD), punane (VCC 5V)
- Ühendus kolme põhiliini RX, TX, GND ja VCC-toitega
- Sisaldab jumperit 3.3V või 5.0V väljundi valimiseks
- Sobib Arduino projektideks ja RS232 TTL seadmetele
Klientide küsimused ja vastused
Milliseid eeliseid pakub PL2303HX adapter võrreldes teiste USB-TTL muundurkiipidega nagu CH340 või FT232RL?
PL2303HX paistab silma laia ühilduvusega vanemate operatsioonisüsteemidega (Windows XP, Vista, 7, Linux ja Mac) ning lihtsa kasutusega arendusplaatidel. Samas on FT232RL kiibil tavaliselt parem tugi uuematele süsteemidele ja draiverivärskendustele, CH340 on aga soodsam, kuid mõnikord vähem stabiilne pikemate ülekannete puhul. PL2303HX sobib hästi projektidesse, kus vanade süsteemidega ühilduvus on oluline.
Millised on selle USB-RS232/TTL adapteri mõõtmed, kaal ja täpne karbis sisalduv komplekt?
Adapter sisaldab umbes 1000 mm pikkust kaablit, USB A-tüüpi isasühendust ja 4-kontaktilist TTL-pistikut. Kaal on tavaliselt alla 50 g. Pakendis on ainult PL2303HX adapterkaabel, lisatarvikuid ei ole.
Millist protseduuri soovitatakse adapteri õigeks ühendamiseks ja paigaldamiseks 3,3 V või 5 V mikrokontrolleriga?
Adapteri ühendamisel mikrokontrolleriga veenduge, et jumper oleks seadistatud vastavalt sellele, kas toide on 3,3 V või 5 V, ning ühendage see ainult siis, kui adapter EI ole arvutiga ühendatud (et vältida voolust põhjustatud kahjustusi). Jadaside jaoks kasutatakse tavaliselt GND, TXD ja RXD kontakte. Kontrollige alati loogikatasemete sobivust enne ühendamist.
Millised sagedased probleemid võivad selle tüüpi adapterkaabli kasutamisel tekkida ja kuidas neid lahendada?
Levinud probleemid on draiverite ühildumatus uuemates Windowsi versioonides, COM-pordi tuvastusviga ja TX/RX signaalide ristumine. Lahenduseks kasutage toetatud süsteeme, laadige alla PL2303HX spetsiifiline draiver ning kontrollige signaalide õiget ühendust (TX RX-i ja RX TX-i). Tuvastamata jäämist uuemates Windowsi versioonides ei saa tavaliselt kindlalt lahendada.
Milliste operatsioonisüsteemidega see adapter ühildub?
See ühildub Linuxi, Mac OS-i, WinCE ja Windows XP, 2003, Vista ning 7-ga. See ei ühildu Windows 8 ega Windows 10-ga.
Kas saan seda adapterit kasutada Windows 10-ga?
Ei, see adapter ei tööta Windows 8 ega Windows 10-ga PL2303 draiverite ühildumatuse tõttu.
Kui pikk on adapteri kaabel?
Kaabli pikkus on 1000 mm (39 3/8 pulgadas), mis annab ühendamiseks piisavalt paindlikkust.
Millised kontaktid on TTL-pistikul?
Seal on neli kontakti: GND (must), TXD (roheline), RXD (valge) ja VCC 5V (punane).
Kas pean enne kasutamist midagi seadistama?
Jah, peate seadistama jumperi, et valida sobiv pinge väljund (3.3V või 5.0V), et vältida ühendatud seadme kahjustamist.
