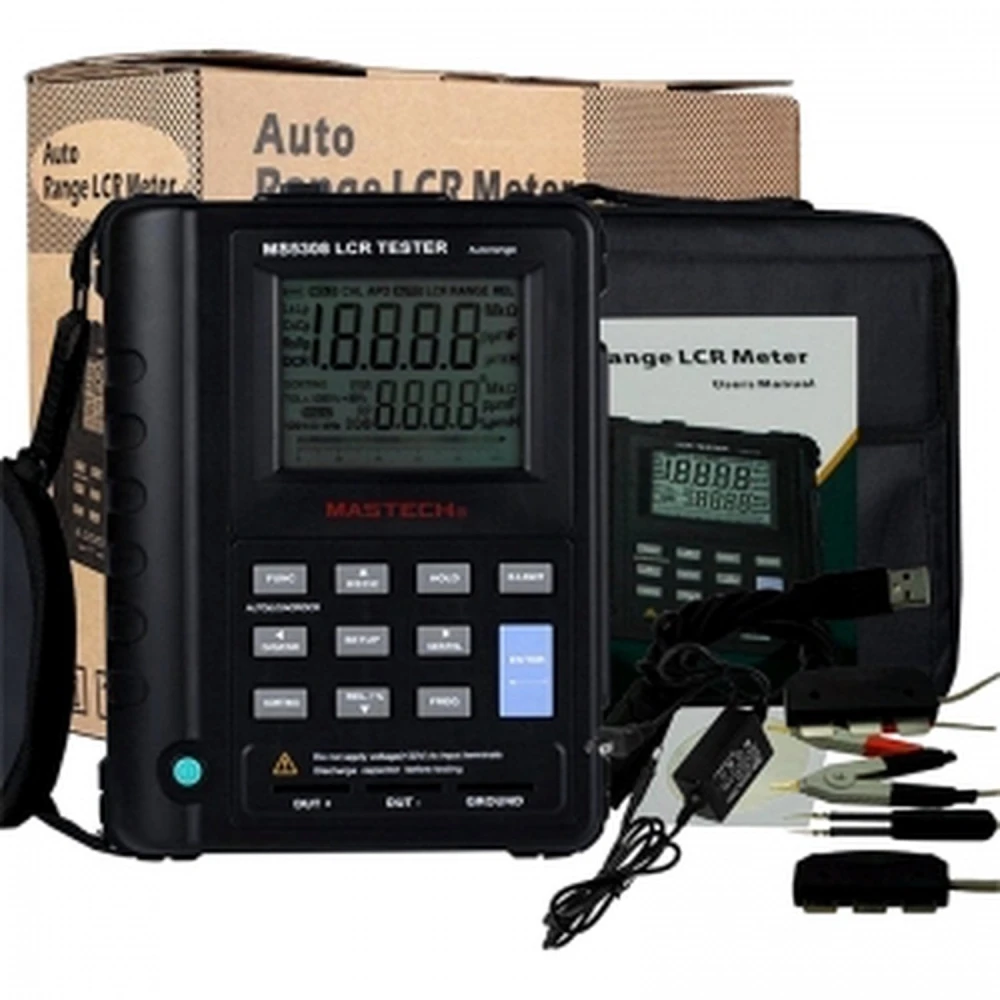

Mastech MS5308 LCR mõõtja professionaalne digitaalne sild
Kaubamärk: Mastech
Käibemaks sisaldub (KM-ta: 155,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 181,54 € | -4% |
| 10+ | 177,75 € | -6% |
| 20+ | 170,19 € | -10% |
Mastech MS5308 LCR mõõtja digitaalne sild on professionaalne seade, mis sobib ideaalselt tehnikutele ja harrastajatele, kes vajavad induktiivsuse, mahtuvuse ja takistuse mõõtmist suure täpsuse ja kiirusega. See mõõtja paistab silma sellega, et võimaldab mõõtmisi nii AC- kui ka DC-režiimis, ületades tavapärase multimeetri piirangud, mis mõõdab ainult takistust DC-s.
Selle peamiste omaduste hulka kuuluvad komponentide automaatne tuvastus, automaatne mõõtevahemiku valik ja lai testisageduste vahemik kuni 100 kHz, mis võimaldab teha erinevatele keskkondadele ja vajadustele kohandatud teste.
- Nutikas automaatne LCR-mõõtmine: lihtsustab induktorite, kondensaatorite ja takistite tuvastamist ning täpset mõõtmist.
- Kaks LCD-ekraani: pakuvad selget kuvamist vahemikega 19,999 ja 1,999 parema loetavuse jaoks.
- Valitavad jada- ja rööperežiimid: suuremaks paindlikkuseks mõõtmisel.
- Täiustatud parameetrid: sisaldab Ls, Lp, Cs, Cp koos parameetritega D, Q, θ ja ESR detailseks analüüsiks.
- Toetab DCR-režiimi: alalisvoolutakistuse mõõtmiseks.
- Viis testisagedust: 100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz, sobivad erinevateks rakendusteks.
See mõõtja katab laiad mõõtevahemikud:
- Induktiivsus (L): 200 µH kuni 2000 H
- Mahtuvus (C): 2000 pF kuni 20 mF
- Takistus (R): 20 Ω kuni 200 MΩ

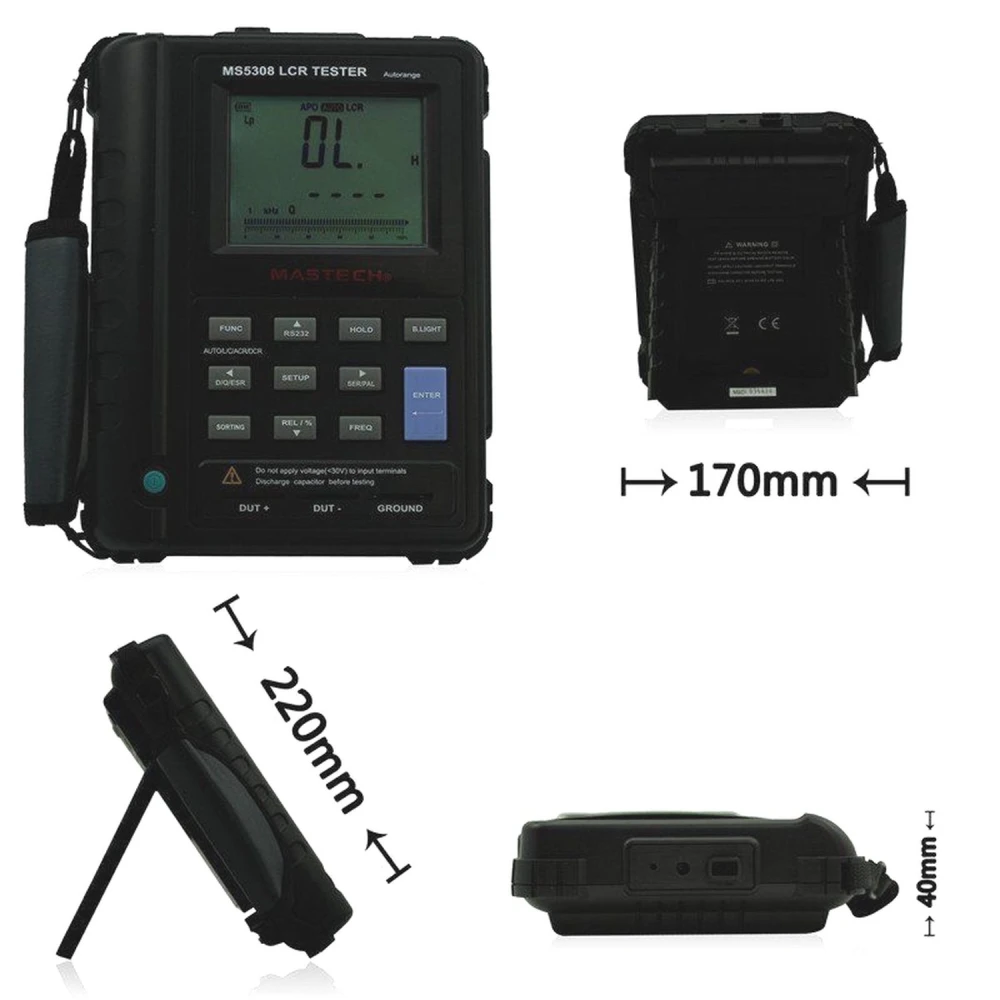

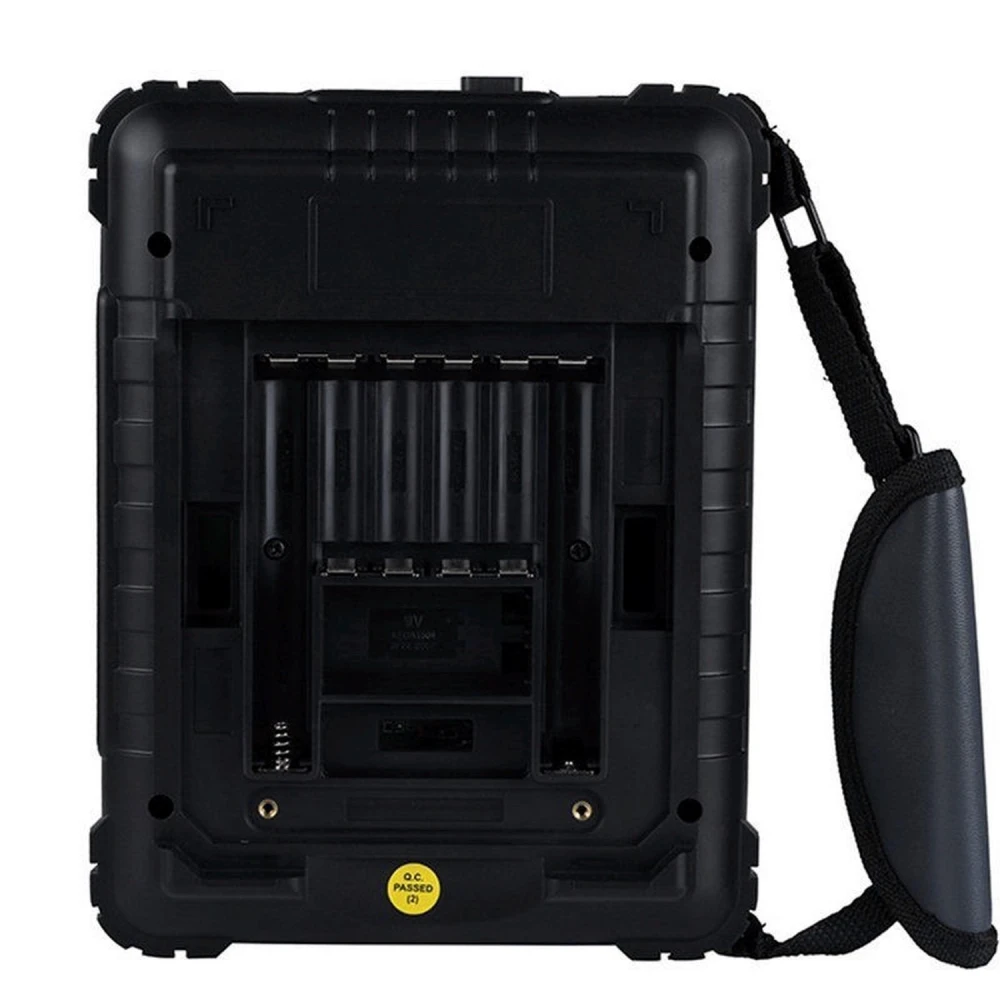

Seadet toidab 8 AA-patareid 1.5 V ja 9 V patarei tüüp 1604A6LR6 (ei kuulu komplekti). Selle kompaktne ja vastupidav disain, mõõtmetega 224 mm x 172 mm x 59 mm ja musta värvi, teeb selle ideaalseks kasutamiseks laboris või välitingimustes.
Tehnilised andmed:
- Mõõtetäpsus sõltuvalt sagedusest ja vahemikust, väärtustega alates 0.3% + 5 numbrit kuni 2.0% + 5 numbrit, olenevalt režiimist ja mõõdetud takistusest.
- Saadaolevad testisagedused: 100/120 Hz, 1 kHz, 10 kHz ja 100 kHz.

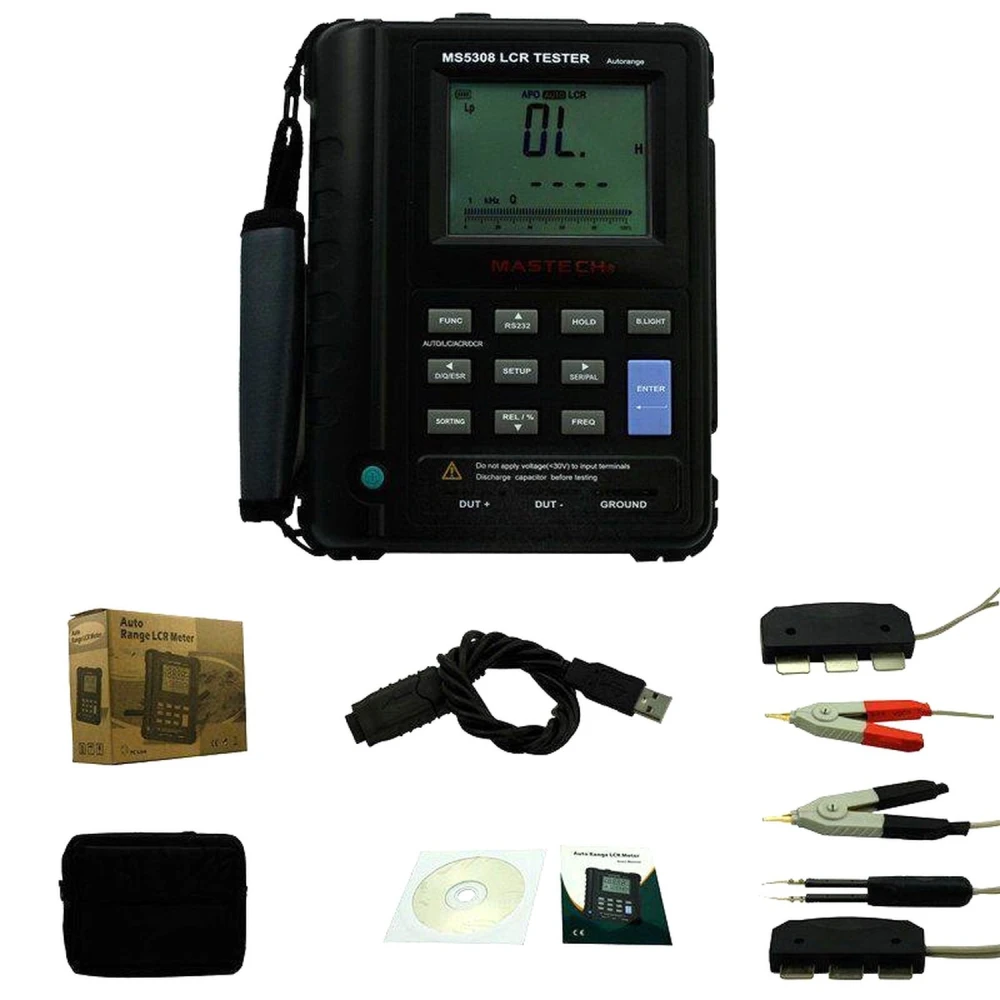

Pakendi sisu:
- 1 x professionaalne MS5308 LCR digitaalne sildmõõtja
- 1 x Kelvin testklamber (paar)
- 1 x SMD testsond
- 1 x IR-andmesidekaabel
- 1 x CD tarkvaraga
- 1 x kandekott
- 1 x kasutusjuhend inglise keeles
See mõõtja ühildub laia valiku elektroonikakomponentidega ning on asendamatu tööriist elektroonika, remondi, arenduse ja vooluringide testimise spetsialistidele.
Märkus: Hetkel on toode otsas. Soovitame vaadata alternatiive või liituda teavitustega, et saada teade laoseisu taastumisest.
- Automaatne nutikas LCR-mõõtmine induktiivsuse, mahtuvuse ja takistuse jaoks
- Kaks LCD-ekraani vahemikega 19,999 / 1,999 selgeks lugemiseks
- Valitavad jada- ja rööperežiimid suuremaks paindlikkuseks
- Täiustatud parameetrid LsLp / CsCp koos D / Q / θ / ESR
- Toetab DCR-režiimi alalisvoolutakistuse mõõtmiseks
- Viis testisagedust: 100/120 Hz, 1 kHz, 10 kHz, 100 kHz
- Mõõtevahemikud: L 200uH-2000H, C 2000pF-20mF, R 20Ω-200MΩ
- Toide 8 AA-patareiga ja 1 9V patareiga (ei kuulu komplekti)
- Komplektis Kelvin-klamber, SMD-sond, IR-kaabel, tarkvaraga CD, kott ja juhend
Klientide küsimused ja vastused
Millist vahemikku suudab Mastech MS5308 mõõta induktiivsuse, mahtuvuse ja takistuse puhul ning millise täpsusega?
Mastech MS5308 mõõdab induktiivsust vahemikus 200 µH kuni 2000 H, mahtuvust vahemikus 2000 pF kuni 20 mF ning takistust vahemikus 20 Ω kuni 200 MΩ. Täpsus sõltub vahemikust ja kasutatavast sagedusest; tavaliselt on takistuse vahemikus 10 Ω kuni 100 kΩ täpsus ±0,3% + 5 numbrit, kõrgemas vahemikus (20 MΩ kuni 200 MΩ) aga ±2,0% + 5 numbrit.
Millised funktsionaalsed erinevused on selle LCR-mõõturi ja tavalise digitaalse multimeetri vahel?
MS5308 suudab mõõta mahtuvust, induktiivsust ja takistust nii vahelduvvoolu (AC) kui alalisvoolu (DC) korral ning pakub seeria/paralleelrežiime, komponentide automaattuvastust ja mõõtmist erinevatel testisagedustel (100/120 Hz, 1 kHz, 10 kHz, 100 kHz). Tavaline multimeeter mõõdab takistust üldjuhul ainult DC-s ning ei paku induktiivsuse või mahtuvuse jaoks spetsiifilisi vahemikke ega parameetreid. See teeb MS5308-st sobivama tööriista passiivkomponentide professionaalseks analüüsiks.
Milliseid ühendusi seade sisaldab ja kas see ühildub SMD-komponentidega?
MS5308 sisaldab tavaliselt banaan-tüüpi testjuhtmeid ning krokodillklambreid või otsikuid, lisaks SMD-komponentide adaptereid. See ühildub nii eraldiseisvate komponentide kui ka plaadile paigaldatud komponentide mõõtmisega, kuid täpsus võib väiksemate SMD-komponentide puhul kontaktimise ja käsitsemise tõttu varieeruda. Tasub kontrollida, kas karbis on kaasas konkreetne SMD-adapter.
Millised on hooldussoovitused ja kui pikk on instrumendi eeldatav eluiga tavakasutuses?
Soovitatav on hoida MS5308 kuivas keskkonnas, vältida lööke ning puhastada seda pehme, lahustivaba lapiga. Vahetage patareid (8x AA ja 1x 9V), kui ekraan näitab madalat pinget. Eluiga sõltub kasutusest ja hooldusest, kuid tavatingimustes võib see korralikult käsitsedes ja hoiustades ületada 5 aastat ilma märgatava täpsusekaota.
Kas instrument vastab labori elektriohutuse nõuetele ning kas kasutamisel on mingeid eririske?
MS5308 on mõeldud madalpingeliste passiivkomponentide mõõtmiseks, seega on elektririskid minimaalsed. Siiski ei tohi seda kasutada pingestatud vooluringides olevate komponentide mõõtmiseks. Põhitehnilises infos ei ole IEC- ega CE-ohutustunnistusi täpsustatud, seega sertifitseeritud laborikasutuse puhul on soovitatav dokumentatsioon üle kontrollida.
Milliseid komponente Mastech MS5308 mõõdab?
See mõõdab induktiivsust, mahtuvust ja takistust suure täpsusega.
Milliseid mõõterežiime see mõõtja pakub?
See pakub AC- ja DC-mõõterežiime ning jada- ja rööperežiime.
Millised testisagedused on saadaval?
Saadaval olevad testisagedused on 100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz.
Kas mõõtja sisaldab patareisid?
Ei, see vajab 8 AA-patareid ja 9V patareid, mis ei kuulu komplekti.
Kas see on praegu ostmiseks saadaval?
Hetkel on toode otsas, kuid võid vaadata alternatiive või liituda teavitustega.
