Kaasaskantav LCR-mõõtur TH2822A mahtuvuse ja impedantsi jaoks 100Hz-10kHz
Kaubamärk: Tonghui
Käibemaks sisaldub (KM-ta: 155,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 181,54 € | -4% |
| 10+ | 177,75 € | -6% |
| 20+ | 170,19 € | -10% |

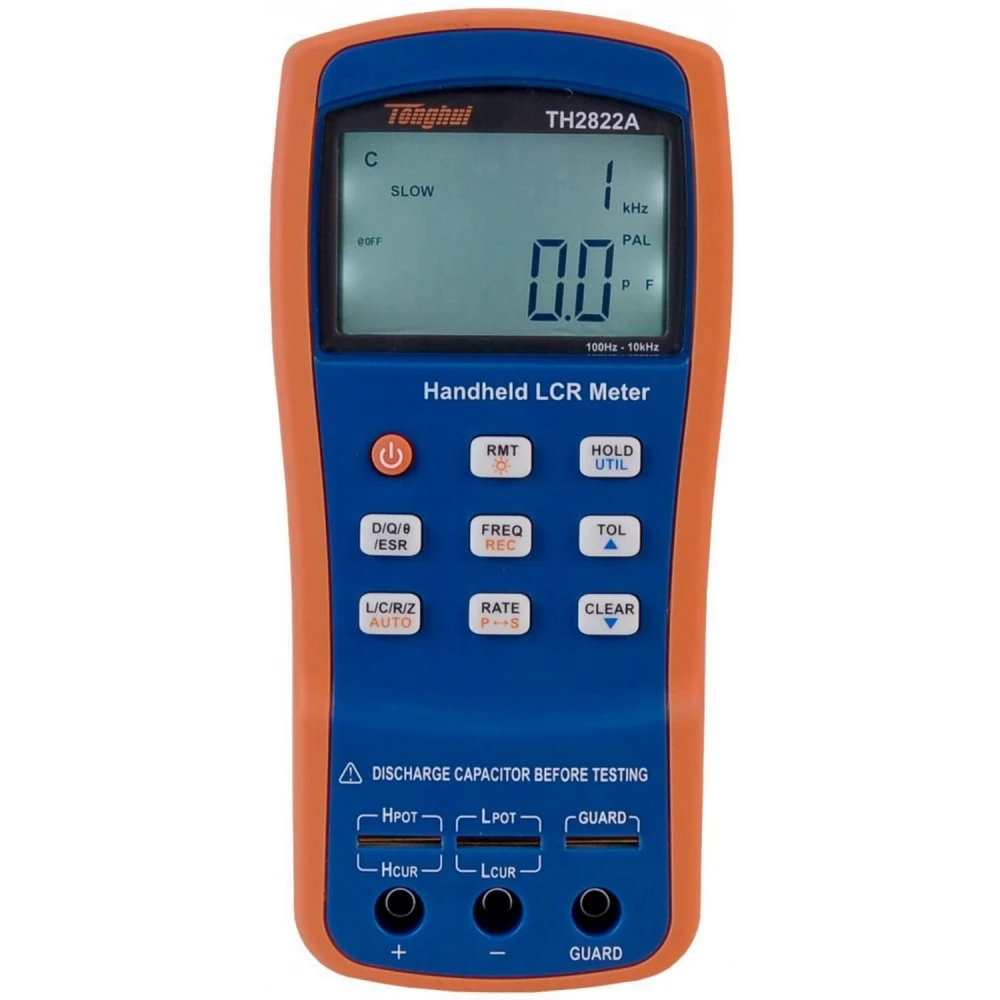

Kaasaskantav LCR-mõõtur TH2822A on täiustatud instrument, mis on loodud elektriliste parameetrite nagu induktiivsus (L), mahtuvus (C), takistus (R) ja impedants (Z) mõõtmiseks suure täpsusega. Taustvalgustusega LCD-ekraan kuvab samaaegselt esmaseid ja teiseseid parameetreid, muutes andmete kiire ja selge lugemise lihtsaks.
Selle kompaktne ja kerge disain kahevärvilise korpusega ühendab esteetika ja funktsionaalsuse, muutes käsitsemise mugavaks ja tõhusaks. TH2822A toetab testimissagedusi kuni 10 kHz ning pakub hajumisteguri (D) lahutusvõimet 0.0001, võimaldades ülitäpseid mõõtmisi.
Peamised omadused
- Mõõtmise põhitäpsus 0.25%
- Maksimaalne testsignaali sagedus: 10 kHz
- 40,000 loenduse lahutusvõime esmiste parameetrite jaoks
- Ülimadal energiatarve: tüüpiliselt 25 mA
- Nutikas Auto LCR funktsioon automaatseteks mõõtmisteks
- Kiire mõõtmiskiirus: kuni 4 mõõtmist sekundis
- Uuenduslik klemmilahendus: 5 klemmiga testpesa ja 3 klemmiga banaanpistik
- Avatud ahela ja lühise automaatne korrigeerimine
- Madala aku indikaator ja seadistatav automaatne väljalülitus
- Mini-USB liides SCPI-ga ühilduvaks andmesideks ja kaugjuhtimiseks
Tüüpilised kasutusalad
See mõõtur sobib ideaalselt tehnikutele ja hobikasutajatele, kes töötavad elektroonikakomponentidega, eriti SMD-komponentidega, võimaldades täpselt mõõta mahtuvust, impedantsi ja teisi olulisi elektrilisi parameetreid elektrooniliste skeemide diagnoosimiseks ja arendamiseks.
Lisaks lihtsustab ühilduvus 4 klemmiga Kelvini klambritega (mudelid TH26009C ja TH26029C) väikeste ja pindmontaažkomponentide mõõtmist.
Tehnilised andmed
- Mõõdetavad parameetrid: L, C, R, Z, D, Q, ESR
- Ekvivalentse skeemi režiimid: jada ja paralleel
- Mõõterežiimid: käsitsi ja automaatne
- Mõõtmiskiirus: 4 mõõtmist/sekundis (kiire), 1.5 mõõtmist/sekundis (aeglane)
- Tolerantsirežiimid: 1%, 5%, 10%, 20% (20% ei ole saadaval TH2822 jaoks)
- Sisendi kaitse: kaitse 0.1A / 250V
- Toide: 9V leelisaku (IEC 6LR61)
- Aku kestvus: kuni 16 tundi, kui taustvalgustus on välja lülitatud
- Mõõtmed: 190mm x 90mm x 41mm
- Kaal: 350g
- Töötingimused: 0°C kuni 40°C, suhteline õhuniiskus kuni 90%
- Ohutus- ja EMC-normid: IEC 61010-1:2001; IEC 61326-2-1:2005
Ühilduvus ja tarkvara
TH2822A mõõturil on Mini-USB liides arvutiga ühendamiseks, võimaldades andmesidet ja kaugjuhtimist tootja veebilehel tasuta saadaval oleva FastAccess tarkvara kaudu.
Saadavuse staatus
Hetkel on see toode otsas. Soovitame kontrollida tulevast saadavust või alternatiivseid tooteid meie poes.
- 0.25% põhitäpsus usaldusväärseteks mõõtmisteks
- Maksimaalne testimissagedus 10 kHz mitmesugusteks rakendusteks
- Taustvalgustusega LCD-ekraan kahe parameetri kuvamisega
- Ülimadal energiatarve, kuni 16 tundi pidevat kasutust
- Automaatsed funktsioonid kiireks ja lihtsaks mõõtmiseks
- Mini-USB liides ühenduseks ja juhtimiseks arvuti kaudu
- Avatud ahela ja lühise automaatne korrigeerimine suurema täpsuse jaoks
- Ühilduv 4 klemmiga Kelvini klambritega SMD-komponentidele
Klientide küsimused ja vastused
Milliseid põhikomponente saab LCR Meter TH2822A-ga mõõta ja millised on selle mõõtevahemikud?
TH2822A võimaldab mõõta passiivkomponentide induktiivsust (L), mahtuvust (C) ja takistust (R). Tüüpilised vahemikud ulatuvad induktiivsuse puhul nanohenritest (nH) henriteni (H), mahtuvuse puhul pikofaraditest (pF) millifaraditeni (mF) ning takistuse puhul millioomidest (mΩ) megaoomideni (MΩ), kuigi täpsed väärtused sõltuvad seadistusest ja konkreetsest testist.
Milliseid ühendus- ja andmeedastusvõimalusi see mõõtja pakub, et tulemusi arvutis salvestada või analüüsida?
TH2822A-l on USB-liides, mis lihtsustab andmeedastust ja kaugjuhtimist arvutist, võimaldades tulemusi salvestada ja analüüsida tootja pakutava ühilduva tarkvara abil.
Milline on TH2822A mõõtetäpsus ja millistel tingimustel see spetsifikatsioon muutub?
TH2822A pakub baastäpsust 0,25%. See spetsifikatsioon võib varieeruda sõltuvalt valitud vahemikust, ümbritsevast temperatuurist (tavaliselt tagatud umbes 23 °C ±5 °C) ja testitava komponendi tüübist. Väljaspool neid tingimusi võib täpsus veidi langeda.
Kui pikk on tööaeg standardpatareidega ja millised alternatiivid on olemas, kui on vaja suuremat autonoomiat?
Standardpatareidega võib TH2822A töötada kuni 16 tundi järjest. Pikema tööaja vajadusel toetab TH2822C versioon ühilduvaid laetavaid patareisid, mis pikendavad kestust vastavalt nende mahutavusele.

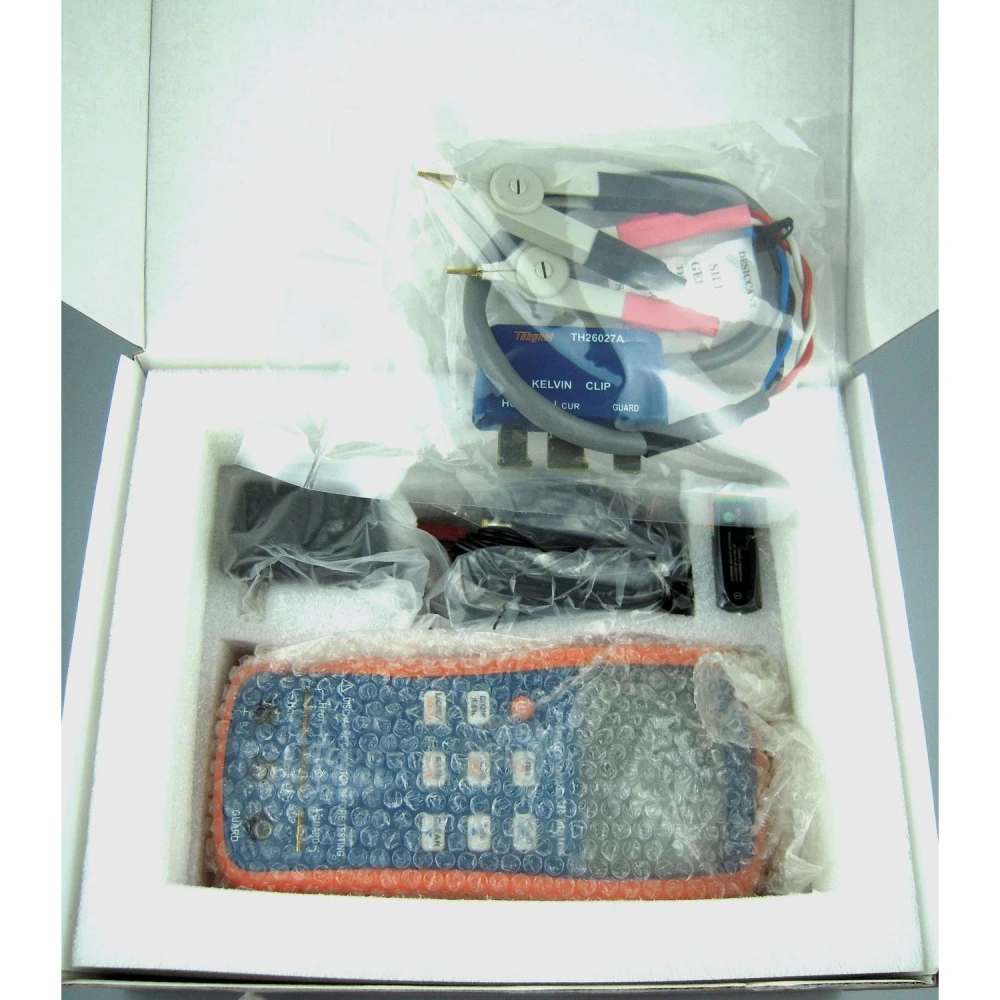

Millised testotsikud või tarvikud on karbis kaasas ja millised valikud on SMD jaoks?
Seade võib sisaldada standardseid testotsikuid ja valikuliselt 4-terminalilisi Kelvin-klambreid. SMD mõõtmiseks soovitatakse TH26009C või TH26029C klambreid, mis on ühilduvad, kuid ei pruugi olla kõigis komplektides kaasas; ostmisel tasub komplekti sisu kontrollida.
Milliseid parameetreid saab kaasaskantav LCR-mõõtur TH2822A mõõta?
See saab mõõta induktiivsust (L), mahtuvust (C), takistust (R), impedantsi (Z), hajumistegurit (D), kvaliteeditegurit (Q) ja ESR-i.
Mis on TH2822A maksimaalne testimissagedus?
Maksimaalne testsignaali sagedus on 10 kHz.
Kas mõõturil on mõni automaatne funktsioon?
Jah, sellel on nutikas Auto LCR funktsioon automaatseteks ja kiireteks mõõtmisteks.
Millist tüüpi akut TH2822A kasutab?
See kasutab 9V leelisakut (mudel IEC 6LR61), mille tüüpiline kestvus on 16 tundi ilma taustvalgustuseta.
Kas TH2822A on praegu saadaval?
Praegu on toode otsas. Soovitame kontrollida tulevast saadavust või alternatiivseid tooteid.
