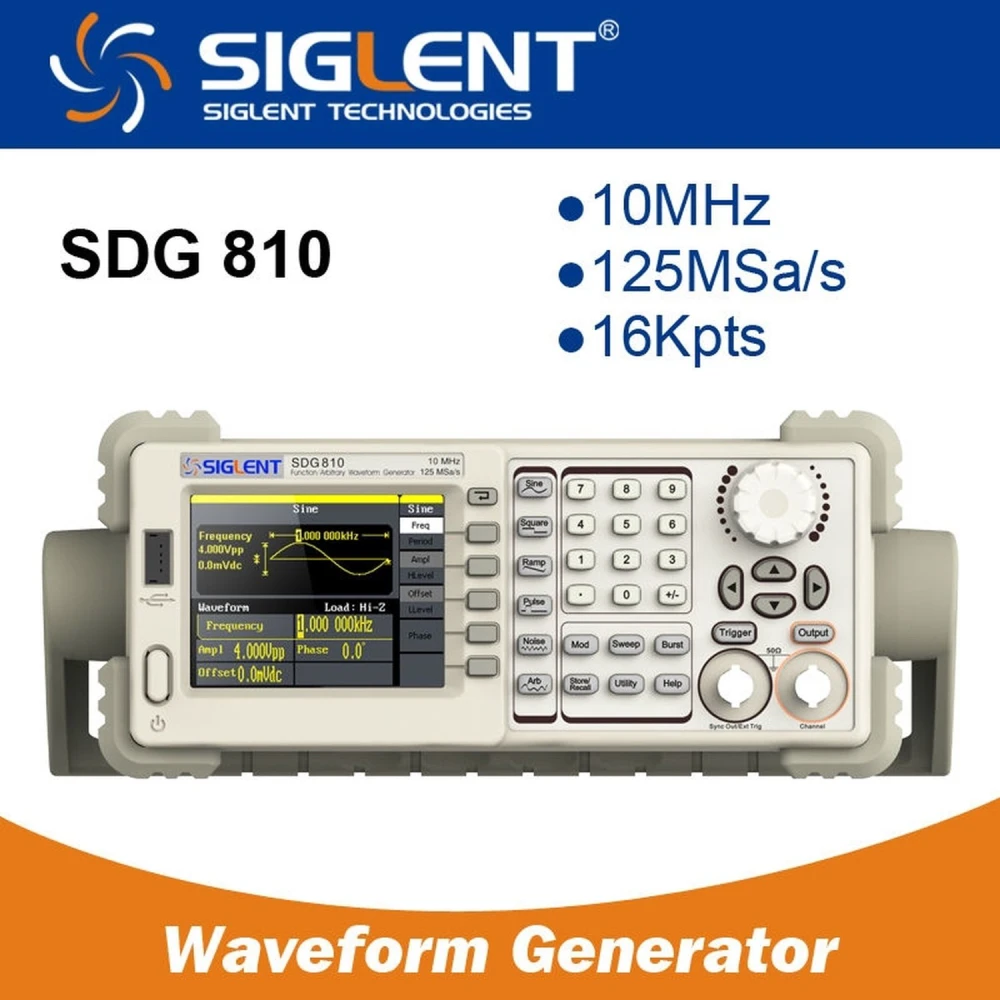

Siglent SDG810 10MHz funktsioonigeneraator elektroonikarakendusteks
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 177,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 207,30€ | -4% |
| 10+ | 202,98€ | -6% |
| 20+ | 194,35€ | -10% |
Siglent SDG810 10MHz funktsioonigeneraator on täiustatud seade, mis on loodud pakkuma täpseid ja mitmekülgseid signaale professionaalsetes ja hariduslikes elektroonikarakendustes. Tänu täiustatud DDS-tehnoloogiale pakub see kuni 10MHz väljundsagedust ja 125 MSa/s diskreetimissagedust, tagades kõrge signaalikvaliteedi ja eraldusvõime.
Sellel generaatoril on üks väljundkanal ning see toetab viit standardset lainekuju, lisaks 46 sisseehitatud arbitraarset lainekuju, sealhulgas DC. Uuenduslik EasyPulse-tehnoloogia võimaldab genereerida madala kõikumisega ja kiirete servadega impulsse, reguleerides täpselt töötsüklit, serva ja impulsi laiust.
Põhiomadused:
- Täiustatud DDS-tehnoloogia 14-bitise vertikaalse eraldusvõimega selgete ja täpsete signaalide jaoks.
- Ühe kanaliga väljund standardsete lainekujude jaoks: siinus, kandiline, ramp, impulss ja gaussiline valge müra.
- 46 sisseehitatud arbitraalset lainekuju maksimaalse paindlikkuse tagamiseks.
- Täielikud modulatsioonifunktsioonid: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarne/logaritmiline sweep ja burst.
- USB Host ja USB Device liides tarkvara salvestamiseks ja uuendamiseks.
- Võimalus salvestada kuni 10 kasutaja loodud arbitraalset lainekuju püsimälusse.
- Ühildub SIGLENT digitaalsete salvestusostsilloskoopidega, et tagada täiustatud laboriintegreerimine.
- EasyWave tarkvara arbitraalsete lainekujude lihtsaks redigeerimiseks ja seadistamiseks.
Tehnilised andmed:
- Mudel: SDG810
- Maksimaalne väljundsagedus: 10MHz
- Väljundkanalid: 1
- Diskreetimissagedus: 125 MSa/s
- Lainekuju pikkus: 16 kpts
- Sageduseraldus: 1 µHz
- Vertikaalne eraldusvõime: 14 bits
- Lainekujud: Siinus, kandiline, ramp, impulss, gaussiline valge müra ja arbitraarsed lainekujud.
- Sagedusvahemik lainekuju kohta:
- Siinuslaine: 1 µHz kuni 10 MHz
- Kandiline laine: 1 µHz kuni 10 MHz
- Impulss: 500 µHz kuni 5 MHz
- Ramp/kolmnurk: 1 µHz kuni 300 kHz
- Gaussiline valge müra: >10 MHz bandwidth (-3dB)
- Arbitraalne lainekuju: 1 µHz kuni 5 MHz
- Modulatsioon: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplituud: 4 mVpp kuni 20 Vpp (HighZ), 2 mVpp kuni 10 Vpp (50 ohm)
Tüüpilised kasutusalad:
- Signaalide genereerimine elektroonikaahelate testimiseks ja kalibreerimiseks.
- Signaalide simuleerimine sidesüsteemide arendamiseks ja testimiseks.
- Elektroonika ja telekommunikatsiooni õpetamine ning koolitus.
- Integreerimine digitaalsete ostsilloskoopidega signaalide täiustatud analüüsiks.
Ühilduvus: Ühildub EasyWave tarkvaraga täiustatud redigeerimiseks ja SIGLENT digitaalsete ostsilloskoopidega, luues professionaalidele ja tehnikutele integreeritud töökeskkonna.
Märkus: Praegu on see toode laost otsas. Vaata meie poodi alternatiivsete valikute jaoks või saadavuse teavituste saamiseks.
- Täiustatud DDS-tehnoloogia 125 MSa/s ja 14-bitise vertikaalse eraldusvõimega
- Kuni 10MHz väljundsagedus ja 1 väljundkanal
- 46 sisseehitatud arbitraalset lainekuju ja 5 standardset lainekuju
- AM, FM, PM, PWM ja muud modulatsioonifunktsioonid
- USB Host ja USB Device liides salvestamiseks ja uuendamiseks
- Püsimälu 10 kasutaja arbitraarse lainekuju jaoks
- Ühildub SIGLENT digitaalsete ostsilloskoopidega integreerimiseks
- EasyWave tarkvara arbitraalsete lainekujude redigeerimiseks
Klientide küsimused ja vastused
Millised on generaatori mõõtmed, kaal ja mida karp sisaldab?
SDG810 generaatori mõõtmed on ligikaudu 261 mm x 112 mm x 295 mm ja kaal umbes 2,6 kg. Karbis on generaator, toitekaabel, kasutusjuhend, USB-kaabel ning sõltuvalt tarnijast vähemalt üks BNC-kaabel ja tarkvaraga CD.
Kas ühendamiseks arvutiga või kõigi funktsioonide kasutamiseks on vaja lisatarkvara või -riistvara?
Seadme saab arvutiga ühendada USB kaudu. Arbitraalsete lainekujude täiustatud redigeerimiseks on soovitatav paigaldada Siglenti EasyWave tarkvara (tasuta allalaadimine). Lisariistvara ei ole vaja, kuid arvutis peab töötama Windows (täpne ühilduvus sõltub versioonist).
Milline on seadme taluvus pingekõikumiste suhtes ja milline on selle tüüpiline energiatarve?
Seade töötab standardsetel AC pingetel (100–240 V, 50/60 Hz) ja on loodud taluma väikseid kõikumisi selles vahemikus. Maksimaalne teatatud tarbimine on 25 W. Stabiilsuse ja vastupidavuse tagamiseks soovitatakse kasutada seda reguleeritud elektripaigaldistes ning vältida nimetatud väärtustest suuremaid pingepiike.
Millistes tehnilistes aspektides on SDG810 sarnastest DDS-generaatoritest parem?
SDG810 paistab silma EasyPulse tehnoloogiaga, mis tagab kiire tõusu- ja langusajaga ning väikese kõikumisega impulsid sõltumata sagedusest või töötsüklist, ületades signaali kvaliteedi ja juhtimise poolest enamiku oma hinnaklassi tavapäraseid DDS-generaatoreid.
Mis on Siglent SDG810 maksimaalne väljundsagedus?
Maksimaalne väljundsagedus on 10 MHz.
Mitu väljundkanalit sellel funktsioonigeneraatoril on?
Sellel on üks väljundkanal.
Milliseid lainekujusid saab see genereerida?
See saab genereerida standardseid lainekujusid nagu siinus, kandiline, ramp, impulss, gaussiline valge müra ja 46 sisseehitatud arbitraalset lainekuju.
Kas kohandatud lainekujusid on võimalik salvestada?
Jah, kasutaja arbitraalsete lainekujude jaoks on 10 püsimälu kohta.
Milliste seadmetega on Siglent SDG810 ühilduv?
See on ühilduv SIGLENT digitaalsete salvestusostsilloskoopidega ning seda saab ühendada USB kaudu salvestamiseks ja uuendamiseks.
