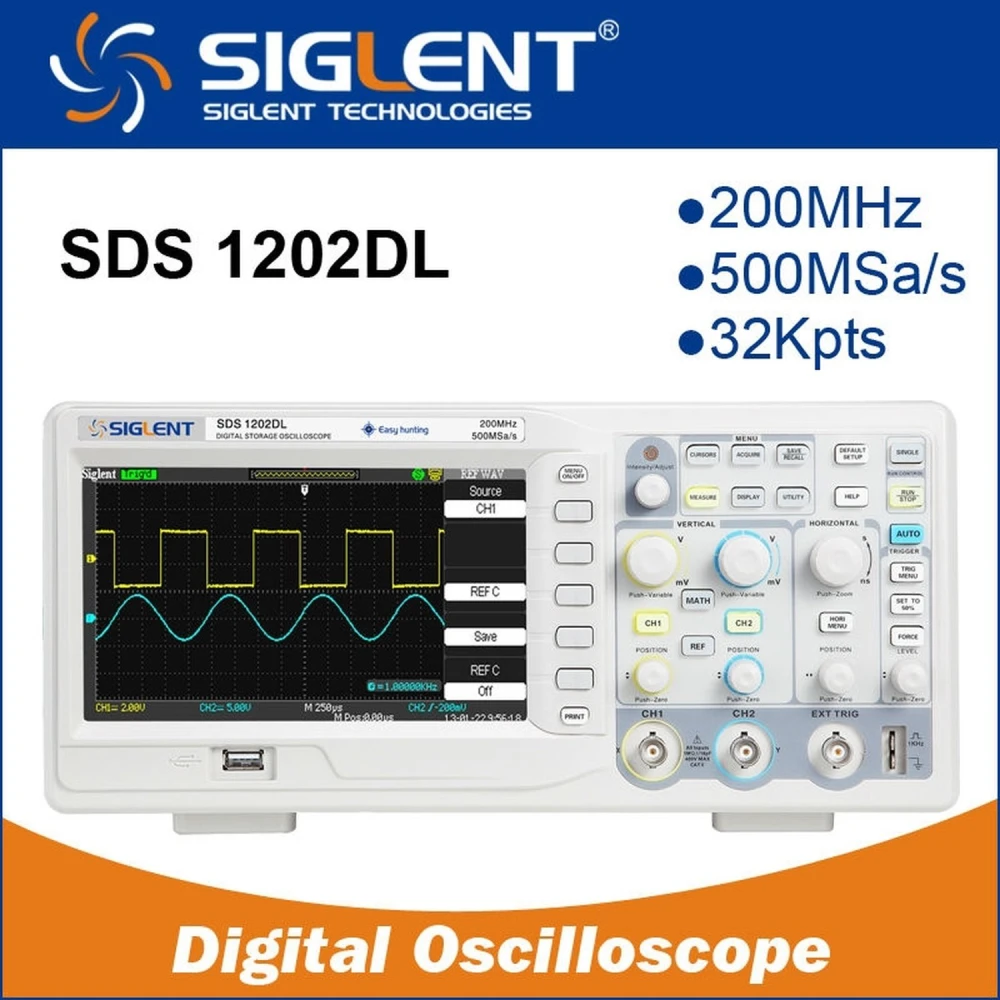

Siglent SDS1202DL digitaalne ostsilloskoop 200MHz värvilise TFT-ekraaniga

Siglent SDS1202DL 200MHz digitaalne ostsilloskoop on täiustatud tööriist, mis on loodud pakkuma täpsust ja kasutusmugavust elektrooniliste signaalide mõõtmisel. Sellel mudelil on värviline TFT LCD-ekraan, mis tagab lainekujude selge ja stabiilse kuvamise, lihtsustades analüüsi ja diagnostikat erinevates rakendustes.

Põhiomadused:

• Sagedusriba: 200MHz, sobib laiale valikule elektroonilistele signaalidele.
• Kanalid: Kaks kanalit signaalide samaaegseks mõõtmiseks ja võrdlemiseks.
• Reaalaja proovivõtusagedus: 500MSa/s, mis tagab signaalide täpse jäädvustamise.
• Mälusügavus: 32Kpts, võimaldab salvestada detailseid andmeid hilisemaks analüüsiks.
• Trigger-funktsioonid: Mitmed režiimid nagu Edge, Pulse, Video, Slope, Alternative ja Delay täpseks ja mitmekülgseks jäädvustamiseks.
• Digitaalne filter: Vähendab müra ja signaalivigu selgemaks vaatlemiseks.
• Lainekuju salvesti: Võimaldab salvestada kuni 1500 signaalikaadrit pikemaajaliseks analüüsiks.
• Pass/Fail funktsioon: Lihtsustab automaatseid teste tootmise tõhususe parandamiseks.
• Automaatne mõõtmine: 32 parameetrit, mis vähendavad käsitsi tehtavaid vigu ja kiirendavad protsessi.
• Kursoriga mõõtmine: Käsitsi, jälgimis- ja automaatrežiim suurema paindlikkuse jaoks.
• Jagatud kuva: Kuvab samaaegselt lainekuju ja selle FFT teisenduse spektraalanalüüsiks.
• Mitmekeelne liides: Toetab 11 keelt, sealhulgas hispaania keelt, et lihtsustada rahvusvahelist kasutamist.
• EasyScope 3.0 tarkvara: Ühildub RS-232 ja USB-ga kaugjuhtimiseks, salvestamiseks ja arvutis analüüsimiseks.

Tehnilised andmed:

• Proovivõtusagedus: 1GSa/s ühe kanali korral, 500MSa/s kahe kanali korral.
• Vertikaalne lahutusvõime: 8 bits.
• Sisendtakistus: 1MΩ koos 17pF.
• Aja skaala jaotus: 2.5ns/div kuni 50s/div.
• Maksimaalne sisendpinge: 400V tipp-tipp.
• Trigger-režiimid: Automaatne, normaalne ja üksik.
• Mõõtmed ja kaal: 339mm x 110.5mm x 148.5mm, umbes 2.8kg.
• Toiteallikas: 100-240VAC, 47-440Hz, 50VA max, CATII kategooria.

Tüüpilised kasutusalad:

Siglent SDS1202DL digitaalne ostsilloskoop sobib ideaalselt elektroonikainseneridele, hooldustehnikutele ja teadus- ja arendustegevuse spetsialistidele, kes vajavad usaldusväärset seadet elektriliste signaalide analüüsimiseks, vooluringide diagnoosimiseks ja kvaliteeditestide tegemiseks tootmises.

Ühilduvus ja tarvikud:

Komplektis on kaks prooviotsikut (1:1 ja 10:1), EasyScope tarkvara PC-le, USB-kaabel, kasutusjuhend ja EasyDsoLib tarkvara. Ühildub PictBridge printeritega ja RS-232 kaugjuhtimisega, et laiendada seadme võimalusi.

Oluline märkus: Hetkel on see toode otsas. Soovitame vaadata saadaolevaid alternatiive või liituda teavitusega, et saada märku laoseisu taastumisest.

• 200MHz sagedusriba täpsete signaalide jaoks
• Kaks kanalit ja 500MSa/s proovivõtusagedus
• 5-tolline värviline TFT LCD-ekraan selgeks kuvamiseks
• Täiustatud funktsioonid: digitaalne filter, lainekuju salvesti ja Pass/Fail
• 32 automaatse mõõtmise parameetrit detailseks analüüsiks
• Mitmekeelne liides, sh hispaania keel ja veel 10 keelt
• EasyScope 3.0 tarkvara kaugjuhtimiseks ja arvutianalüüsiks
• 400V tipp-tipp maksimaalne sisendpinge
• Kompaktsed mõõtmed ja kerge kaal lihtsaks transportimiseks
