RC522 RFID-lugeja moodul Arduino jaoks antenniga

Name: RC522 RFID-lugeja moodul Arduino jaoks antenniga
Brand: satkit
SKU: 1B020401
Price: 7.17 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

7,17€

Käibemaks sisaldub (KM-ta: 5,88€)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	6,89€	-4%
10+	6,34€	-12%
20+	5,88€	-18%

Laos - Saadetakse kohe

Standardtarne R, Apr 24 - T, Apr 28

Ekspresstarne K, Apr 22 - N, Apr 23

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

RC522 RFID-lugeja moodul Arduino jaoks on täiustatud läheduskaartide lugemise ja kirjutamise moodul, mis töötab sagedusel 13.56MHz. See kasutab NXP MFRC522 kiipi, mis on tuntud oma kõrge integratsiooni, madala pinge ja soodsa hinna poolest, muutes selle ideaalseks valikuks Arduino-põhisteks elektroonikaprojektideks ja ligipääsukontrollisüsteemideks.

See moodul toetab mitut tüüpi RFID-kaarte, sealhulgas S50, S70, Ultralight, Pro ja DESFire, tagades laia ühilduvuse erinevate rakenduste jaoks. Suhtlus mikrokontrolleriga toimub SPI-liidese kaudu, mis lihtsustab ühendamist ja vähendab vajalikku ruumi emaplaadil.

Põhiomadused

Töösagedus: 13.56MHz
Kõrge integratsiooniga MFRC522 kiip
Ühildub RFID-kaartidega S50, S70, Ultralight, Pro ja DESFire
SPI-liides otseseks suhtluseks Arduino ja teiste mikrokontrolleritega
Voolutarve: 13-26mA töörežiimis, 10-13mA ooterežiimis, vähem kui 80uA unerežiimis
Maksimaalne andmeedastuskiirus: 10Mbit/s
Kompaktsed mõõtmed: 40mm x 60mm
Töötemperatuuri vahemik: -20 kuni 80 kraadi Celsius
Hoiustamistemperatuuri vahemik: -40 kuni 85 kraadi Celsius
Suhteline tööniiskus: 5% - 95%
Komplektis on tühi S50 IC-kaart ja spetsiaalne võtmehoidja kujuline kaart

Tüüpilised kasutusvaldkonnad

See moodul sobib ideaalselt arendajatele ja hobikasutajatele, kes soovivad oma Arduino projektides rakendada raadiosageduslikku identifitseerimist. Seda saab kasutada ligipääsukontrollisüsteemides, inventuuris, varade jälgimises ja automatiseerimisrakendustes, kus on vaja RFID-kaartidelt andmeid lugeda ja kirjutada.

Ühilduvus

RC522 moodul on loodud lihtsaks integreerimiseks Arduino plaatide ja teiste SPI-suhtlust toetavate mikrokontrolleritega. Selle madal tööpinge (3.3V) ja kompaktne suurus võimaldavad kasutamist kaasaskantavates seadmetes ja sisseehitatud süsteemides.

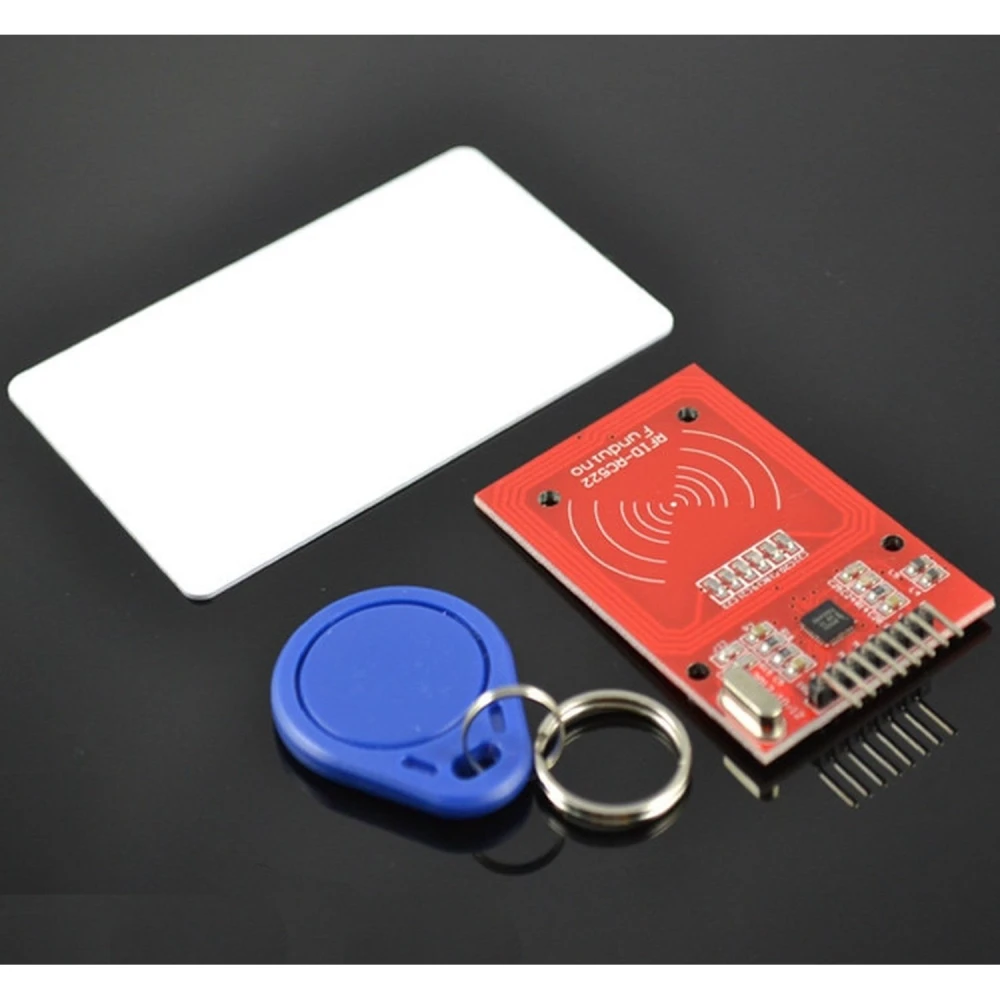

Pakendi sisu

1x RFID-RC522 moodul
1x tühi standardne S50 IC-kaart
1x spetsiaalne S50 võtmehoidja kujuline kaart
1x sirge ja kaardus pin header ühendamiseks

Töösagedus: 13.56MHz kontaktivabaks suhtluseks
Ühildub RFID-kaartidega S50, S70, Ultralight, Pro ja DESFire
SPI-liides otseühenduseks Arduino ja mikrokontrolleritega
Tõhus voolutarve: 13-26mA töörežiimis, vähem kui 80uA unerežiimis
Kompaktsed mõõtmed: 40mm x 60mm, lihtne projektidesse integreerida
Komplektis on RFID-kaardid koheseks testimiseks ja arenduseks
Lai temperatuuri- ja niiskusvahemik kasutamiseks erinevates tingimustes

Klientide küsimused ja vastused

Millised komponendid on RC522 mooduli karbis ja millised on selle füüsilised mõõtmed?

Standardpakett sisaldab RC522 moodulit, integreeritud antenni, RFID tag'i (võtmehoidjat), läheduskaarti ja isaseid kontakte ühendamiseks. Mooduli mõõtmed on 40 mm x 60 mm x umbes 5 mm kõrgust.

Milline on RC522 ühilduvus mikrokontrolleritega ja millised on selle elektrilised nõuded?

RC522 moodul ühildub Arduino, Raspberry Pi ja teiste mikrokontrolleritega, millel on SPI (Serial Peripheral Interface) liides. See vajab 3.3 V DC toidet ning tüüpiline tarbimine on tavakasutuses 13 mA kuni 26 mA. Moodulit ei soovitata otse 5 V-ga toita, kuna see võib kahjustuda.

Milliseid sideprotokolle RC522 toetab ja millised on levinumad ühendusprobleemid?

RC522 suhtleb peamiselt SPI-liidese kaudu, kuigi seda saab muudatustega kohandada ka teiste protokollidega. Levinumad probleemid on 5 V ühendamisest tingitud vead, üle 25 cm pikkused kaablid, mis tekitavad signaalimüra, ning hosti SPI-pinnide vale seadistus. Oluline on kasutada lühikesi kaableid ja järgida toite polaarsust.

Milliseid ohutus- ja normatiivnõudeid RC522 täidab ligipääsukontrolli rakendustes kasutamisel?

RC522 kasutab MIFARE kaartidega andmete haldamiseks CRYPTO1 krüpteerimist, kuid see algoritm on tuntud rünnakute suhtes haavatavana, mistõttu ei soovitata seda kõrge turvalisusega rakendustes. Moodul vastab ISO/IEC 14443A standardile ja töötab 13.56 MHz ISM-ribas, millele kehtivad kohalikud elektromagnetilise kiirguse regulatsioonid.

Kas RC522 moodul ühildub Arduino plaatidega?

Jah, RC522 moodul ühildub täielikult Arduino plaatidega SPI-liidese kaudu, mis lihtsustab suhtlust ja projektide arendamist.

Milliseid RFID-kaarte see moodul toetab?

See toetab RFID-kaarte tüüpidest S50, S70, Ultralight, Pro ja DESFire sagedusel 13.56MHz.

Mis on RC522 mooduli tööpinge?

Mooduli tööpinge on 3.3V DC.

Mida sisaldab pakend RC522 mooduli ostmisel?

Pakend sisaldab RFID-RC522 moodulit, tühja standardset S50 IC-kaarti, spetsiaalset võtmehoidja kujulist kaarti ning sirget ja kaardus pin header ühendamiseks.

Mis on maksimaalne andmeedastuskiirus?

Maksimaalne andmeedastuskiirus on kuni 10Mbit/s SPI-liidese kaudu.
