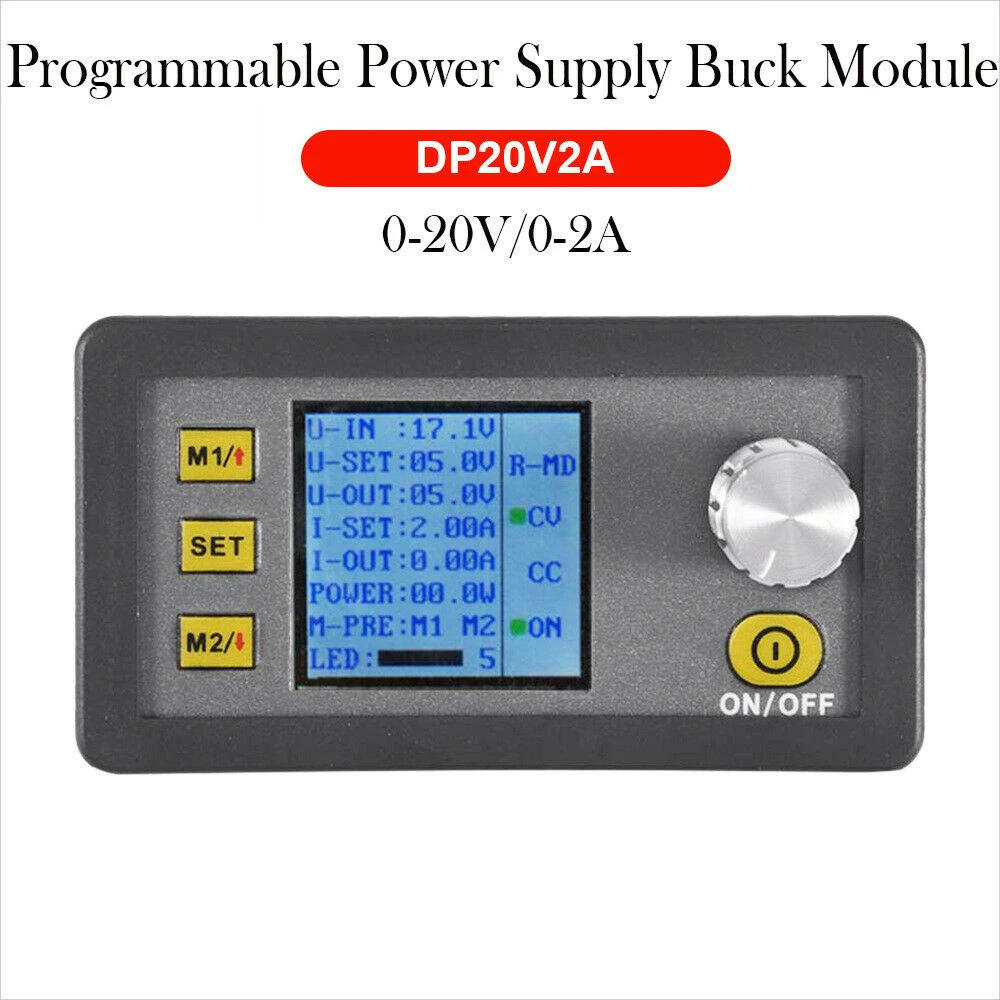

DP20V2A CVCC programmeeritav toitemoodul LCD-ekraaniga
See DP20V2A CVCC programmeeritav toitemoodul on loodud pakkuma täpset ja mugavat pinge ning voolu juhtimist sinu elektroonikaprojektides. Integreeritud LCD-ekraan võimaldab reaalajas kuvada olulisi parameetreid nagu eelseadistatud pinge, sisend- ja väljundpinge, eelseadistatud ja väljundvool, võimsus ning ekraani heledus.
Peamised omadused:
- Reguleeritav väljundpinge vahemik: 0-20.0V sammuga 0.1V.
- Reguleeritav vooluvahemik: 0-2.00A sammuga 0.01A.
- Kahte pingeseadistuste gruppi saab kiiresti salvestada.
- LCD-ekraan digitaalsete voltmeetri ja ampermeetri funktsioonidega.
- Detailne kuvamine: sisendpinge (U-IN), eelseadistatud pinge (U-SET), väljundpinge (U-OUT), eelseadistatud vool (I-SET), väljundvool (I-OUT), võimsus, ekraani heledus ja töörežiimid.
- Ligikaudne lülitussagedus 330 KHz ja pulsatsioon 50mV.

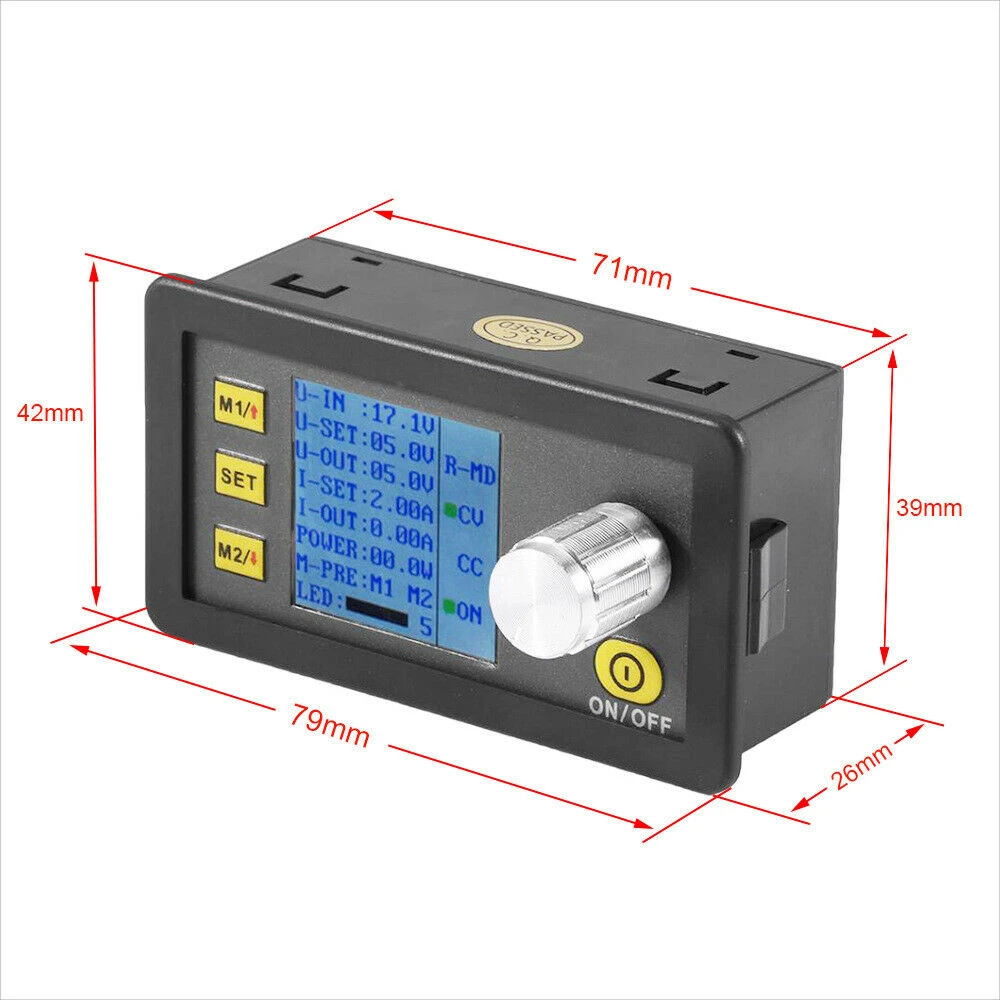

- Kompaktsed mõõtmed: 79 x 43 x 26 mm.
Tehnilised andmed:
- Mõõtmed: 79 x 43 x 26 mm (L x W x H).
- Avatud suurus: 71 x 39 mm.
- Positiivne sisend: IN+.
- Negatiivne sisend: IN-.
- Positiivne väljund: OUT+.
- Negatiivne väljund: OUT-.
- Maksimaalne väljundvõimsus: 40W.
- Sisendpinge vahemik: 4.5-23V.
- Väljundpinge vahemik: 0-20V (alandusrežiim nõuab sisendpinget >3V).
Põhifunktsioonid ja kasutus:
- SET-nupp funktsioonide seadistamiseks ja kinnitamiseks.
- m1 ja m2 klahvid salvestatud andmete kiireks avamiseks.
- ON/OFF juhtimine väljundpinge aktiveerimiseks või deaktiveerimiseks.
- Võimaldab salvestada pinge, voolu ja heleduse seadistusi hilisemaks kasutamiseks.
- Ideaalne elektroonikaahelate testimiseks, arendamiseks ja parandamiseks, mis vajavad reguleeritud ja programmeeritavat toidet.
Töökäsklused:
- Eelseadistatud pinge reguleerimine SET-nupu ja kodeeriva potentsiomeetri abil.
- Eelseadistatud voolu reguleerimine samal viisil.
- Seadistuste salvestamine kiireks taastamiseks.
- LCD-ekraani heleduse juhtimine, et see sobiks erinevate valgustingimustega.
Ettevaatusabinõud:
- Sulge väljund, kui seda ei kasutata, et vältida kõrge pingega seotud kahjustusi.
- Sisendpinge peab olema alla 23V, et vältida kahjustusi.
- Moodul lülitub automaatselt välja, kui sisendpinge on ebapiisav, et seda kaitsta.
- Väldi otsest päikesevalgust LCD-ekraani kaitsmiseks.
- Hoia kasutamise ajal täiskoormusel piisav ventilatsioon.
- Ära kasuta kaitseta akude laadimiseks.
Komplekt sisaldab:
- 1 x DP20V2A CVCC programmeeritav toitemoodul LCD-ekraaniga.
- Reguleeritav väljundpinge 0 kuni 20V sammuga 0.1V
- Reguleeritav väljundvool 0 kuni 2A sammuga 0.01A
- Integreeritud LCD-ekraan digitaalse voltmeetri ja ampermeetriga
- Kiire salvestus kahe eelseadistatud pingerühma jaoks
- Maksimaalne väljundvõimsus 40W mitmesugusteks rakendusteks
- Sisendpinge vahemik 4.5 kuni 23V automaatse kaitsega
- Lihtne juhtimine SET, m1, m2 nuppude ja kodeeriva potentsiomeetriga
- Kompaktsed mõõtmed 79 x 43 x 26 mm lihtsaks integreerimiseks
Klientide küsimused ja vastused
Millised on DP20V2A CVCC eelised võrreldes traditsioonilise analoogtoiteallikaga?
DP20V2A CVCC võimaldab täpseid digitaalseid seadistusi (0,1 V ja 0,01 A), kiirete seadistuste salvestamist ning võtmeparameetrite samaaegset kuvamist LCD-ekraanil, mis lihtsustab kasutamist ja vähendab veaohtu võrreldes analoogtoiteallikatega, kus seadistamine on käsitsi ja seadistusi ei salvestata.
Millist pinget ja voolu peab sisendtoiteallikas andma, et moodul töötaks õigesti?
Sisendtoiteallikas peab andma 4,5 V kuni 23 V DC, kusjuures sisendpinge peab olema vähemalt 3 V suurem kui soovitud väljundpinge ning vool peab suutma toetada kuni 2 A, et saavutada maksimaalne võimsus 40 W.
Millised on seadme täpsed mõõtmed ja ligikaudne kaal?
Mooduli mõõtmed on 79 mm pikk, 43 mm lai ja 26 mm kõrge. Seda tüüpi mooduli tüüpiline kaal jääb umbes 60–80 grammi vahele, kuigi tootja ei täpsusta täpset väärtust.
Kuidas moodul paigaldatakse ja ühendatakse vooluringiga?
Mooduli sisend (IN+/IN-) ühendatakse DC-toiteallikaga ja väljund (OUT+/OUT-) koormusahelaga. Oluline on järgida polaarsust ning veenduda, et sisendpinge vastab väljundnõuetele, järgides alati tootja ohutusjuhiseid.
Kui suur on selle mooduli pingerippluse tase ja kuidas see mõjutab tundlikke koormusi?
Spetsifikatsiooni järgi on tüüpiline ripple 50 mV ja lülitussagedus umbes 330 kHz. Madal ripple on eelistatud tundlike elektroonikakoormuste puhul; see tase sobib enamiku rakenduste jaoks, kuid võib olla piirav täppisinstrumentides.
Mis on DP20V2A mooduli väljundpinge vahemik?
DP20V2A moodul võimaldab väljundpinget reguleerida vahemikus 0 kuni 20.0V sammuga 0.1V.
Kui suurt voolu see moodul suudab anda?
Reguleeritav väljundvool on vahemikus 0 kuni 2.00A sammuga 0.01A.
Kas ma saan pingeseadistusi kiireks kasutamiseks salvestada?
Jah, moodulil on kaks kiire salvestuse gruppi eelseadistatud pingete jaoks, mis lihtsustavad korduvat kasutamist.
Kuidas kuvatakse parameetrid moodulil?
LCD-ekraan kuvab sisendpinget, eelseadistatud ja väljundpinget, eelseadistatud ja väljundvoolu, võimsust ning ekraani heledust.
Kas seda moodulit on ohutu kasutada akude laadimiseks?
Ei soovitata kasutada moodulit kaitseta akude laadimiseks, kuna vastupinge võib seda kahjustada. Selle funktsiooni jaoks on soovitatav väljundisse lisada diood.
