OBD2 emane pistikuga pikenduskaabel 1m täpseks diagnostikaks

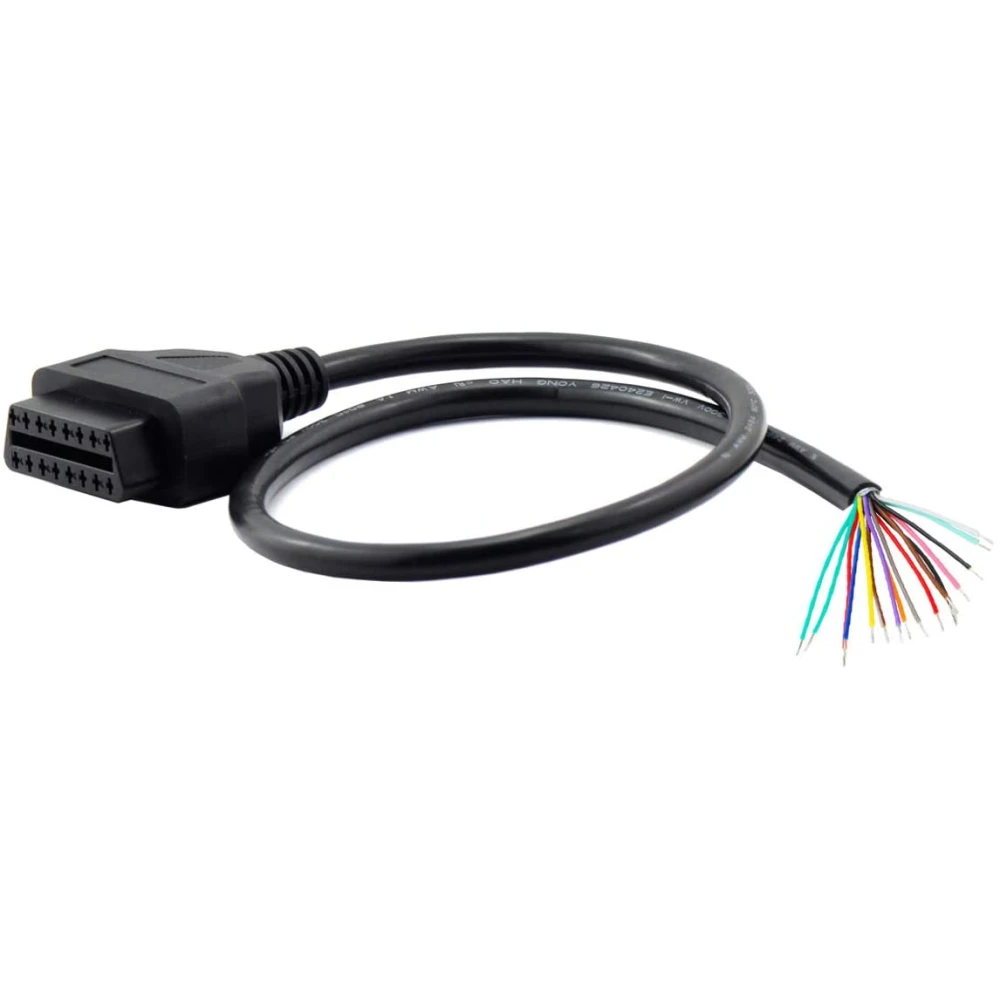

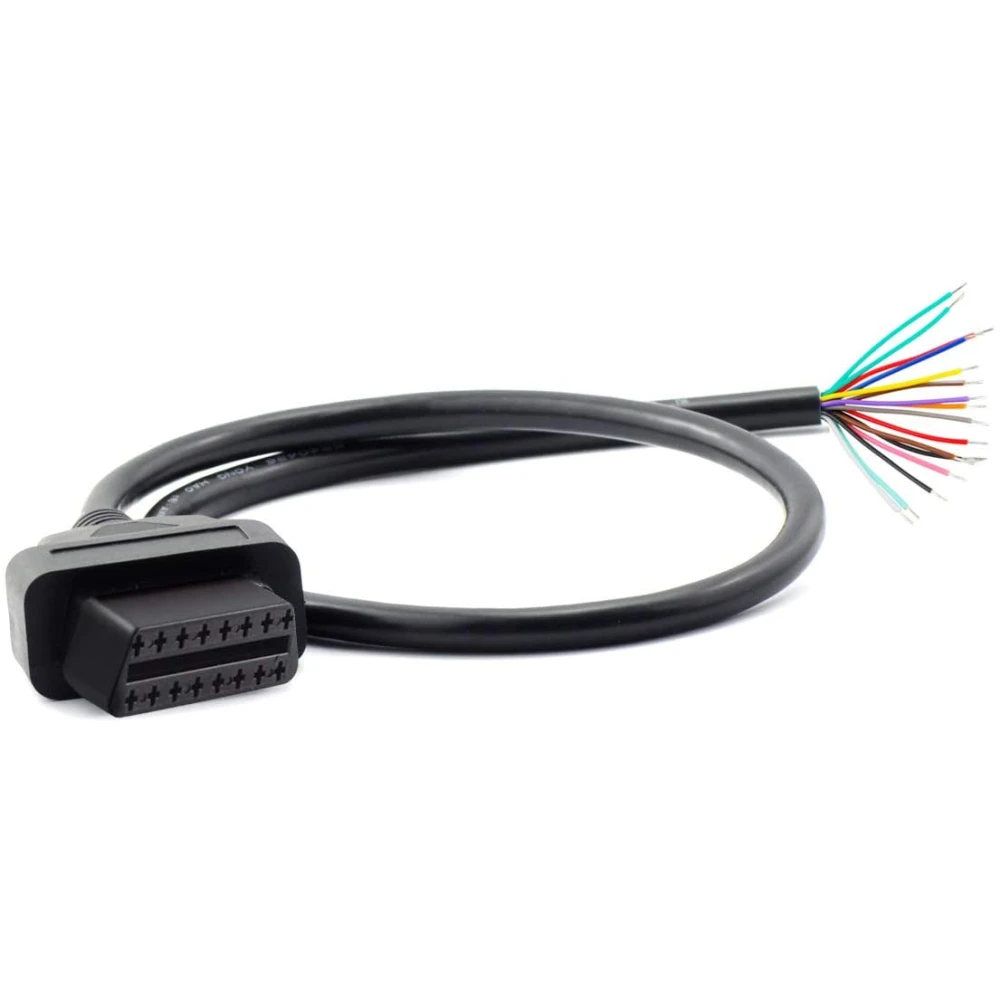

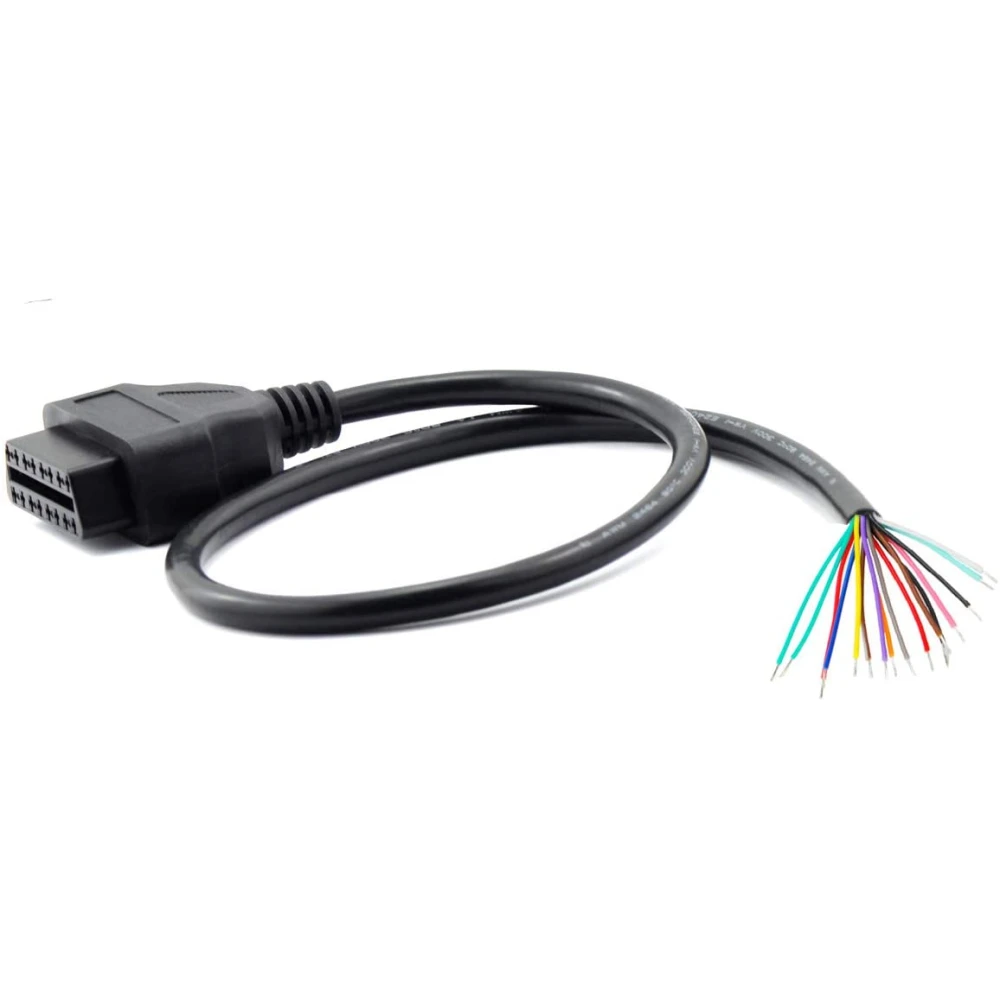

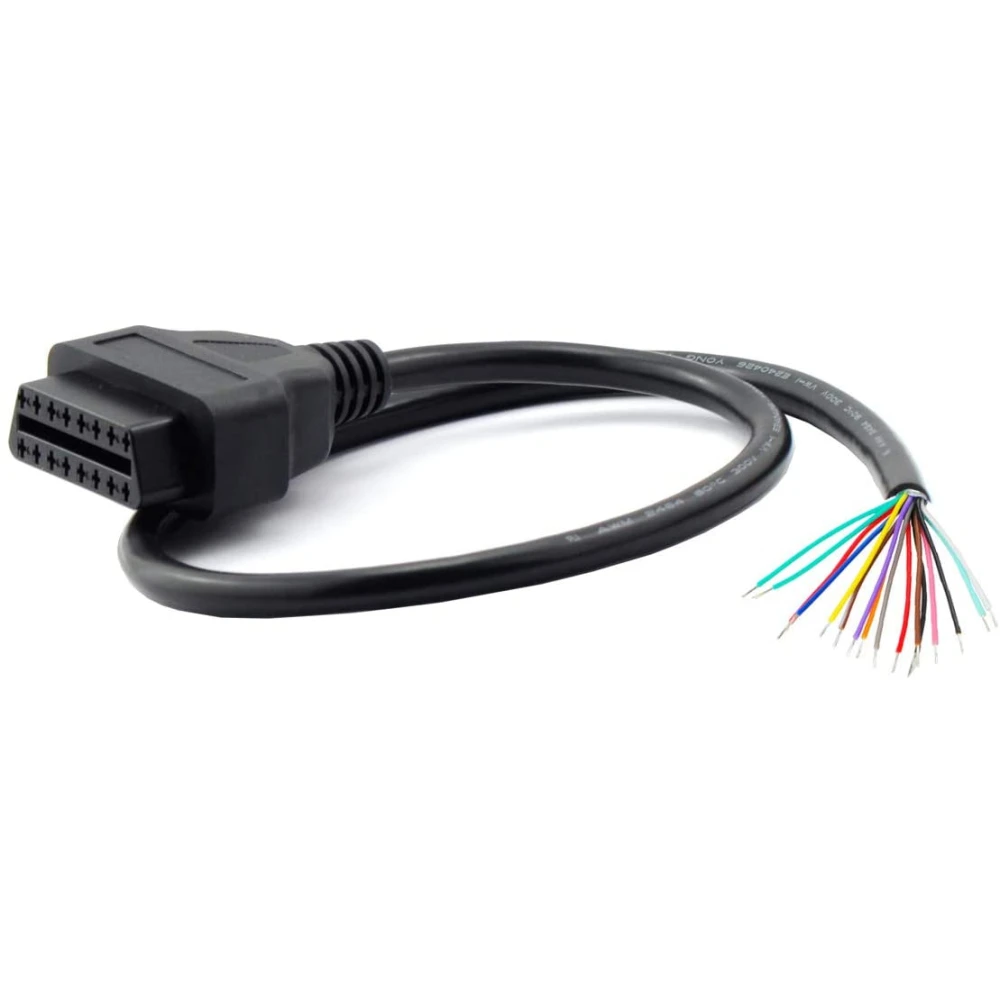

OBD2 Conector Hembra Cable Extension 1m on pikenduskaabel, mis on loodud lihtsustama ühendust sõiduki OBDII pesa ja autodiagnostika seadmete vahel. satkit poolt valmistatud 1 meetri pikkune kaabel on 16-pinnise emase pistikuga, mis vastab J1962 standardile, tagades ühilduvuse enamiku kaasaegsete sõidukitega, mis kasutavad seda protokolli.

Peamised omadused:

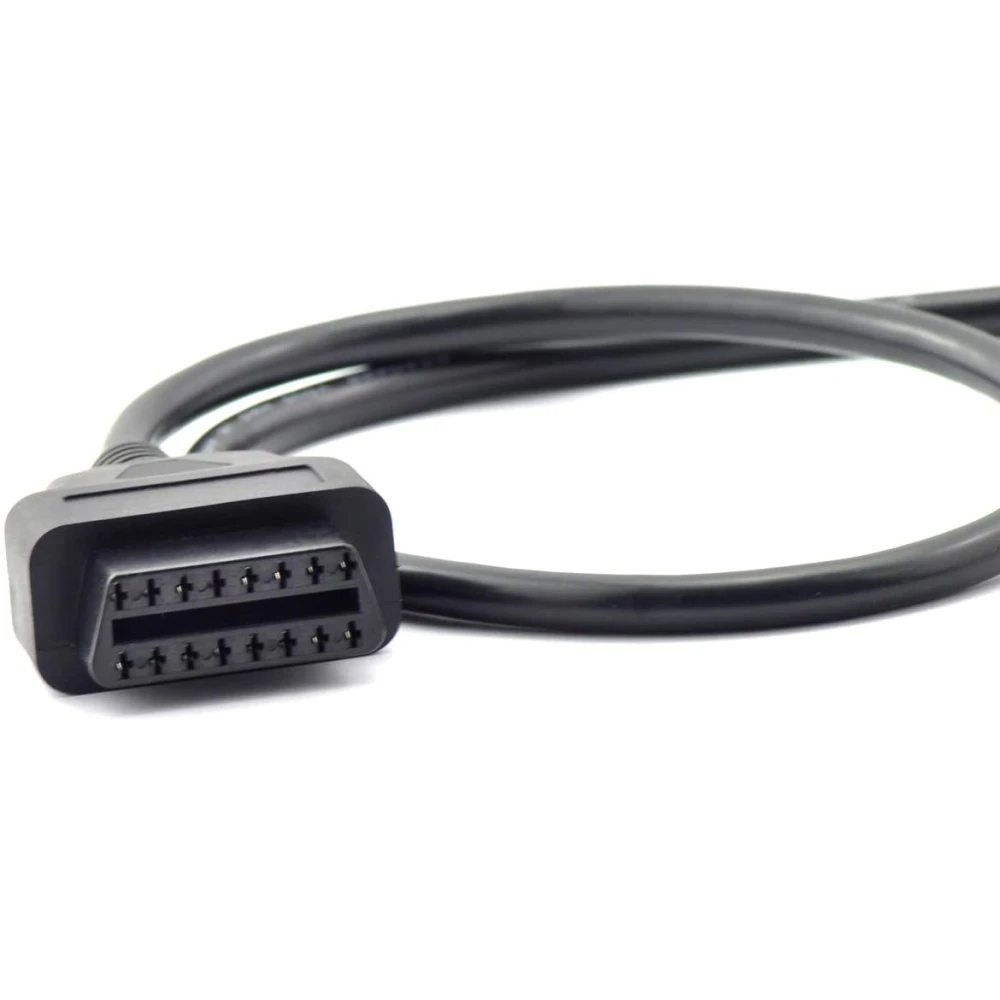

• 16-pinnine OBDII J1962 emane pistik: Ühildub standardsete OBDII pesadega, võimaldab ühendada diagnostikaseadmeid või teha autotehnika isetegemise projekte.
• 1 meetri pikkune pikenduskaabel: Pakub suuremat paindlikkust ja mugavust seadmete ühendamisel ilma ruumipiiranguteta.
• Kõik pinnid ühendatud: Sisaldab ühendust kõigi 16 pinni jaoks, võimaldades ligipääsu erinevatele side- ja toiteahelatele.
• Detailne pinni jaotus: Sisaldab pinne SAE J1850 liini, CAN High ja CAN Low, ISO 9141-2 liinide ning aku positiivse toite jaoks, muu hulgas.

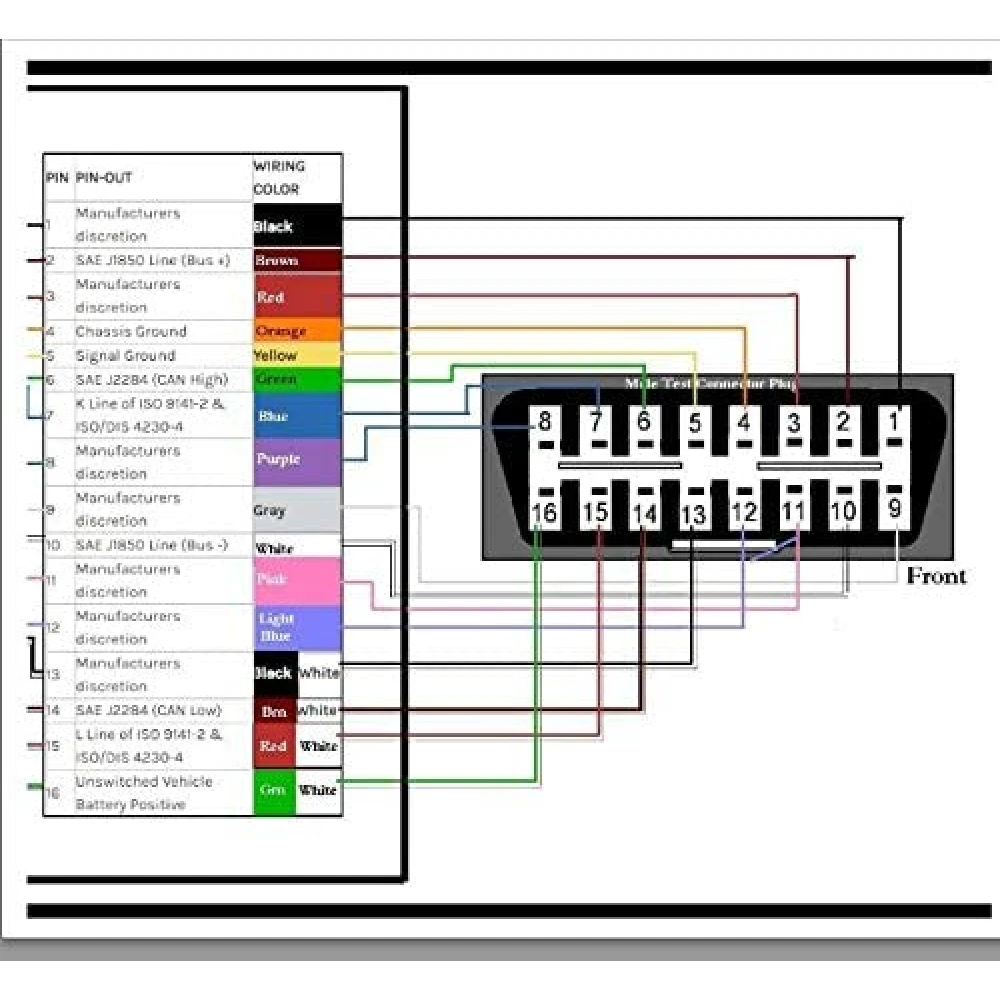

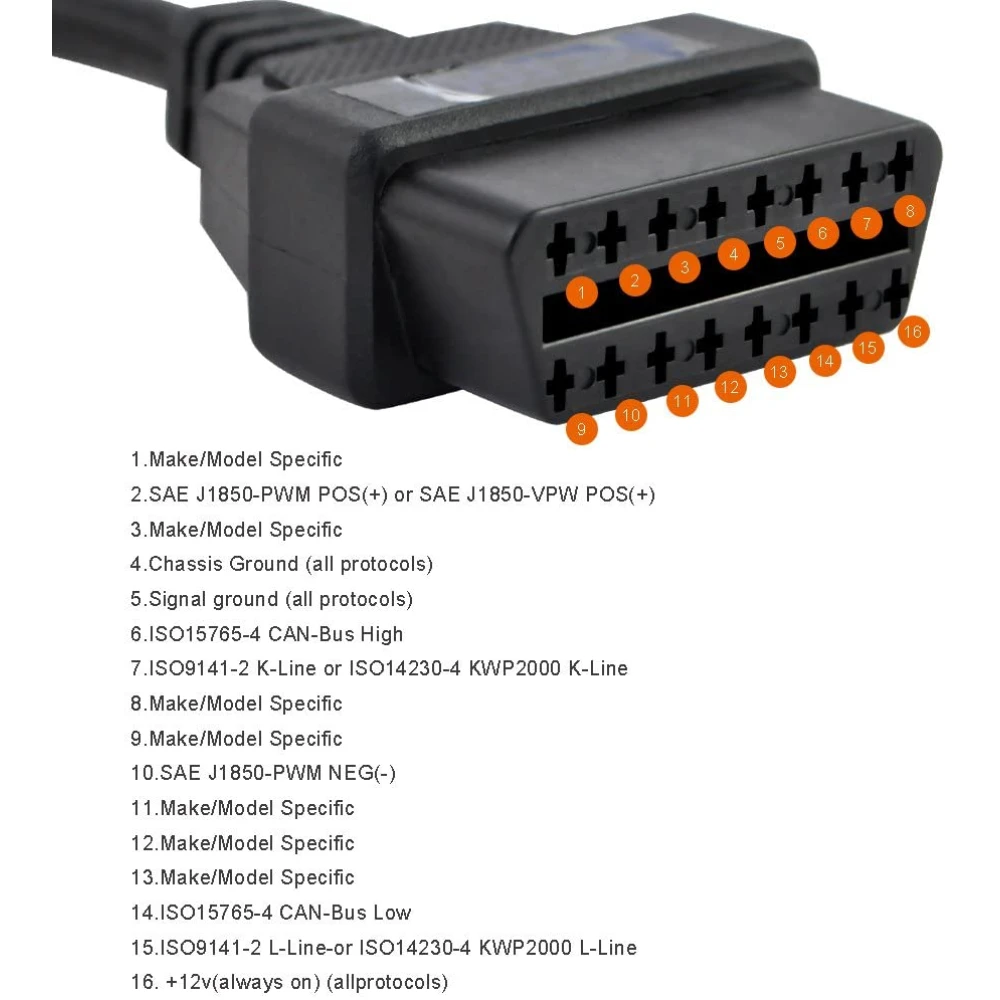

OBD2 pistiku tehnilised andmed:

• PIN 1 - Tootja valik
• PIN 2 - SAE J1850 liin (Bus +)
• PIN 3 - Tootja valik
• PIN 4 - Kere mass
• PIN 5 - Signaali mass
• PIN 6 - SAE J2284 (CAN High)
• PIN 7 - ISO 9141-2 ja ISO/DIS 4230-4 K-liin
• PIN 8 - Tootja valik
• PIN 9 - Tootja valik
• PIN 10 - SAE J1850 liin (Bus -)
• PIN 11 - Tootja valik
• PIN 12 - Tootja valik
• PIN 13 - Tootja valik
• PIN 14 - SAE J2284 (CAN Low)
• PIN 15 - ISO 9141-2 ja ISO/DIS 4230-4 L-liin
• PIN 16 - Sõiduki aku pidev positiivne

Kaablite värvid vastavalt pinni jaotusele:

• 1 - Punane
• 2 - Valge
• 3 - Oranž
• 4 - Sinine
• 5 - Roheline
• 6 - Kollane
• 7 - Pruun
• 8 - Lilla
• 9 - Punane/Must
• 10 - Valge/Must
• 11 - Oranž/Must
• 12 - Sinine/Must
• 15 - Pruun/Must
• 16 - Lilla/Must

Tüüpilised kasutusalad:

• OBDII pesa ulatuse pikendamine, et lihtsustada diagnostikat skannerite või veakoodilugejatega.
• Autotehnika isetegemise projektid, mis vajavad ligipääsu sõiduki signaalidele.
• Remont ja hooldus töökodades, kus on vaja paindlikkust diagnostikavahendite ühendamisel.

Ühilduvus: Ühildub sõidukitega, millel on standardne 16-pinnine OBDII pesa vastavalt J1962 normile. Ei ole soovitatav sõidukitele, millel see standard puudub.

See pikenduskaabel on oluline tarvik professionaalidele ja harrastajatele, kes otsivad usaldusväärset ja vastupidavat ühendust autodiagnostikaks. satkit kvaliteedigarantii abil tagab see stabiilse ja turvalise ühenduse teie diagnostikaseadmetele.

• 16-pinnine OBDII J1962 emane pistik sobib standardsetele sõidukitele
• 1 meetri pikkune pikenduskaabel suurema paindlikkuse ja mugavuse jaoks
• Kõik 16 pinni on ühendatud, et tagada täielik ligipääs signaalidele ja toitele
• Detailne pinni jaotus erinevate sideprotokollide jaoks
• Sobib diagnostikaks, remondiks ja autotehnika isetegemise projektideks
