XGecu T76 universaalne USB 3.0 Type-C programmeerija 48-pin ZIF pesaga

XGecu T76 6 Universaalne USB 3.0 Type-C programmeerija 48-pin ZIF pesaga

XGecu T76 on uue põlvkonna universaalne programmeerija, mis on loodud tehnikutele, laboritele ja edasijõudnud harrastajatele, kes peavad töötama väga erinevate mälude ja loogikalülitustega. See ühendab 32-bitise RISC-V MCU ja FPGA ning USB 3.0 Type-C ühenduse, mis tagab suure kiiruse, stabiilsuse ja kompaktse vormi.

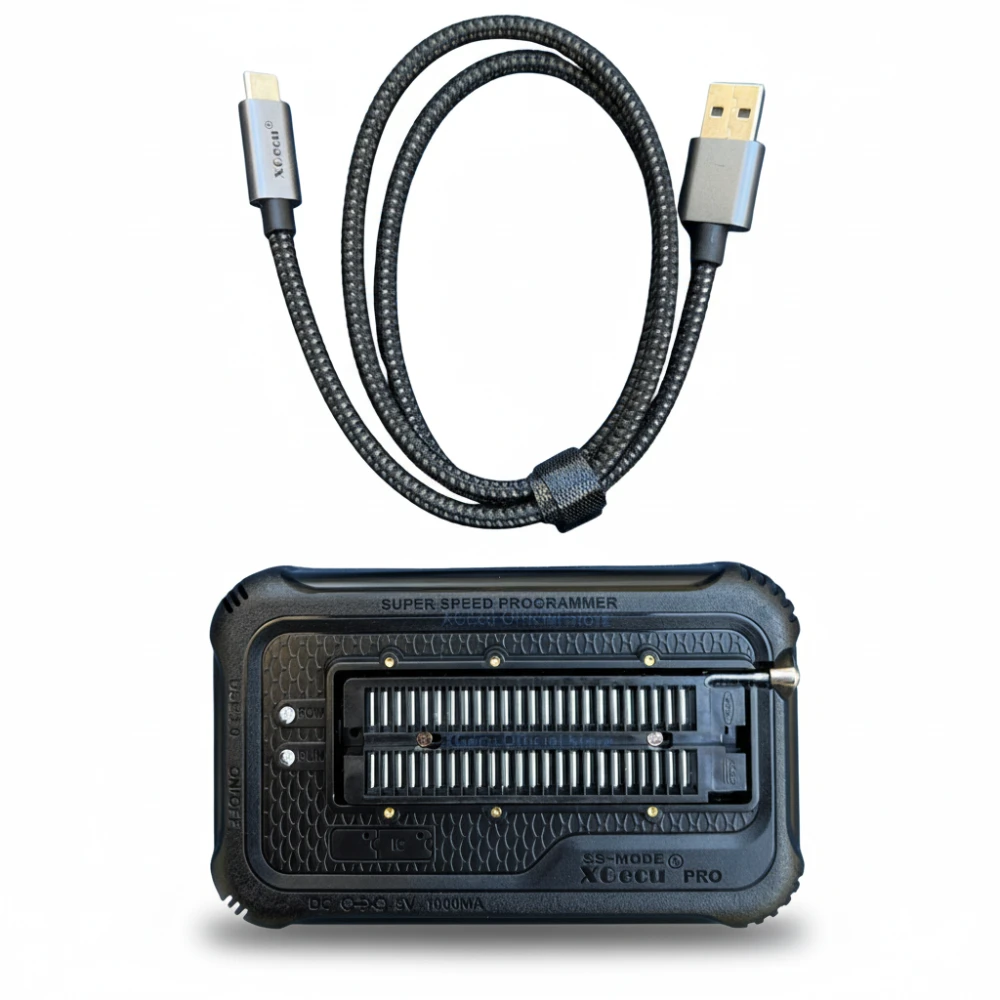

48-pin ZIF pesa 76 sisemise IO liiniga

Seadmel on kvaliteetne 48-pin ZIF pesa, mida on lihtne kasutada ka sagedaste paigalduste korral. Sees on 76 sisend-/väljundliini (48 täisjuhtimisliini ja 28 spetsiaalset liini), mis suudavad töötada suure kiiruse, pinge ja vooluga, võimaldades kasutada mitmekülgseid adaptereid ja toetada keerukaid kapseldusi väiksema lisatarvikute arvuga.

Lai ühilduvus enam kui 33,000 IC-ga

XGecu T76 ühildub suure hulga kiipidega, mida kasutatakse tarbe- ja tööstuselektroonikas, sealhulgas:

• Paralleelsed ROM, EPROM ja EEPROM.
• Järjestikused EEPROM perekonnad 24, 25, 35, 45, 85, 93 ja 95.
• Flash NAND ja SPI-NAND mälud, samuti SD-NAND ja SD-kaardid.
• EMMC ja EMCP mälud mobiil- ja sisseehitatud seadmetele.
• Erinevad mikrokontrollerite seeriad (vastavalt tarkvara toele).
• Programmeeritavad loogikaseadmed GAL ja CPLD.
• SRAM mälud ja loogikalülituste 54/74/HC/LS/CMOS testimine.

Tugevust ja ühilduvust uuendatakse pidevalt, et laiendada toetust ja parandada kasutuskogemust.

Parendatud lugemis- ja kirjutamiskiirused

T76-ga ühilduvatel adapteritel on impedantsi sobituse ja varjestuse disain, mis vähendab häireid ja parandab stabiilsust. Saavutatakse kuni 18 MB/s kiirus SPI-NAND mäludes ja ligi 30 MB/s suure mahuga PNAND mäludes, vähendades oluliselt programmeerimise ja kontrollimise aega.

Seadistatavad pinged ja täiustatud kaitse

• VCC: reguleeritav vahemikus 1,2 V kuni 6,5 V (64 taset).
• VPP: reguleeritav vahemikus 6,5 V kuni 25 V (64 taset).
• IO signaalid: seadistatavad vahemikus 1,2 V kuni 3,6 V (64 taset).

Seade sisaldab ülekoormuskaitset, ülepinge kontrolli, kaitset valepidi ühendamise vastu ja madalpinge hoiatust, et kaitsta nii kiipe kui ka programmeerijat.

Tarbimine, toide ja ühenduvus

Toide tuleb arvuti USB 5 V pordist USB 3.0 Type-C ühenduse kaudu ning seade ühildub ka USB 2.0-ga. Tüüpiline tarbimine on alla 1 A ja ooterežiimis umbes 150 mA, seega ei vaja see tavaliselt välist toiteallikat. Mitme programmeerija paralleelseks kasutamiseks saab vastavalt soovitustele kasutada välist toidet.

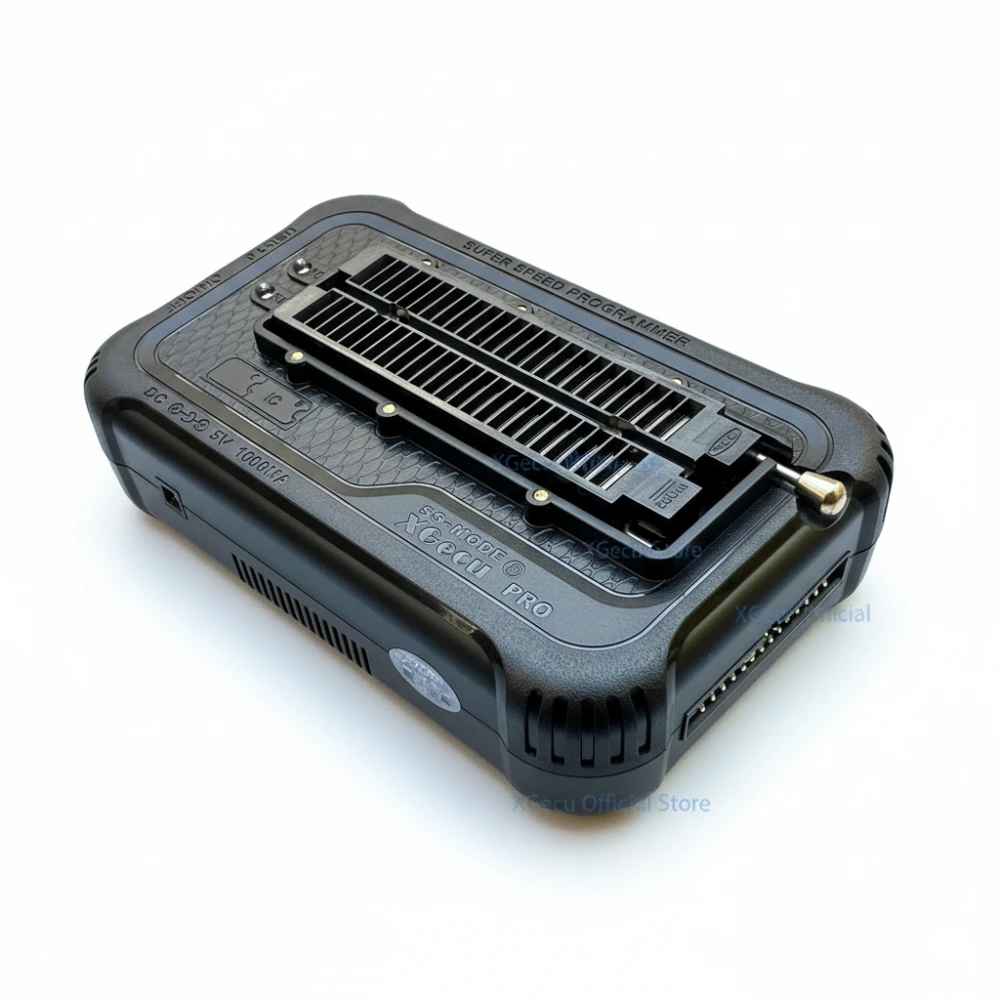

Kompaktne ja vastupidav disain

• Ligikaudsed mõõtmed: 12 × 7 × 2,8 cm.
• Kõrge tihedusega kahevärviline korpus ventilatsioonivõredega.
• Kuus 2 mm kullatud maanduskontakti parema signaali terviklikkuse jaoks.
• Sisemine plaat sisaldab 30 % rohkem komponente kui T56 mudel.

Kompaktne suurus teeb selle lihtsasti kaasaskantavaks ja sobivaks tööpinkidele või tehnikakohvritesse.

Soovitatavad kasutusalad

• Arvutite, sülearvutite, emaplaatide, ruuterite, telerite ja konsoolide remonditöökojad.
• Tehnilised teenindused, mis töötavad BIOS-i, NAND-i, EMMC ja järjestikuste/paralleelsete mäludega.
• Teadus- ja arendustöö ning prototüüpimise laborid mikrokontrollerite ja loogikaseadmete programmeerimiseks.
• Edasijõudnud tehniline koolitus õppeasutustes ja ülikoolides.

Tänu oma suurele jõudlusele, laiale ühilduvusele ja täiustatud kaitsele on XGecu T76 oluline tööriist igas kaasaegses elektroonika remondi- või arenduskeskkonnas.

• 48-pin ZIF pesa ja 76 sisemist IO liini suure kiiruse ja stabiilsuse jaoks.
• Ühildub enam kui 33,000 IC-ga: SPI, NAND, Flash, EMMC, TSOP48, TSOP56, BGA48, BGA63, BGA64, BGA153 ja BGA169.
• USB 3.0 Type-C ühendus kiireks ja stabiilseks andmeedastuseks.
• Seadistatavad pinged: VCC (1,2-6,5 V), VPP (6,5-25 V), IO (1,2-3,6 V) koos täiustatud kaitsega.
• Kuni 18 MB/s SPI-NAND ja 30 MB/s PNAND puhul tõhusaks programmeerimiseks.
• Kompaktne disain (12x7x2,8 cm) vastupidava korpuse ja kullatud maanduskontaktidega.
• Sobib tehnikutele, laboritele, teenindustele ja edasijõudnud koolitusele.
