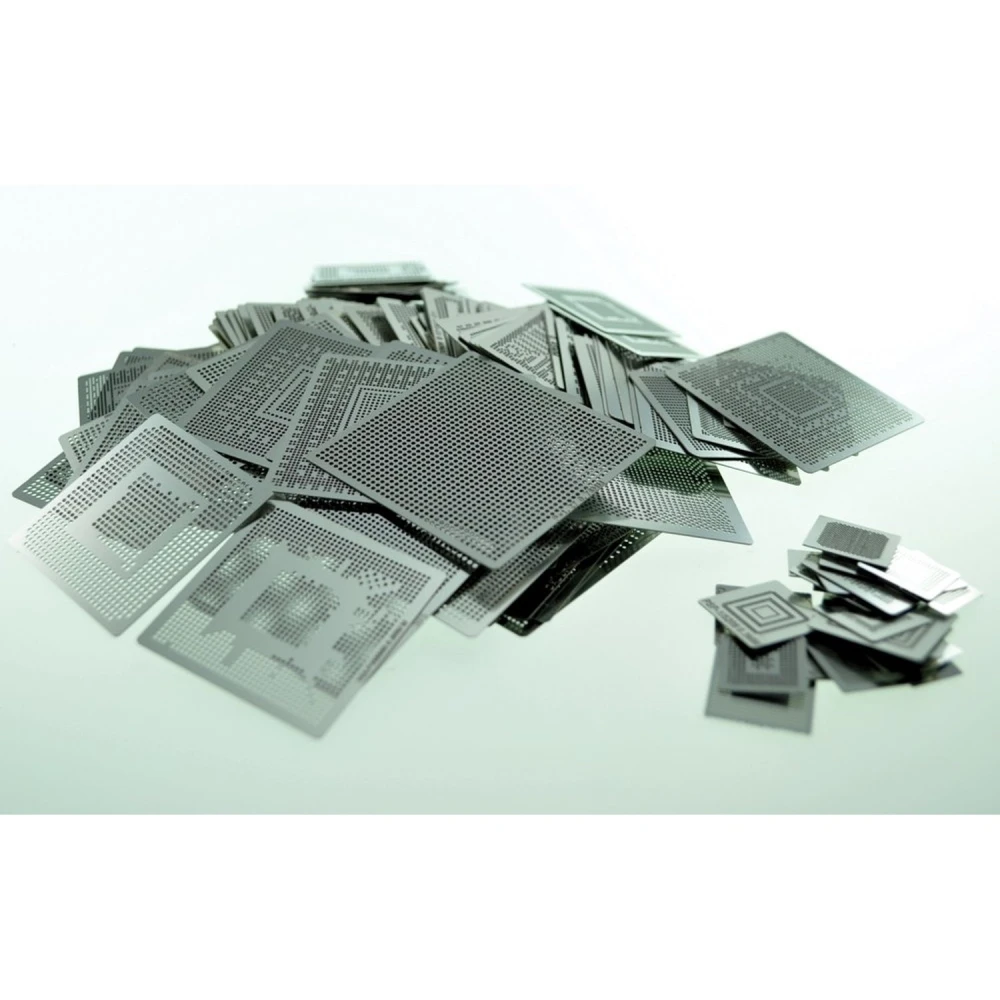

Pack 431 kuumõhu stencils BGA reballinguks - Mlink šabloonid

Pack 431 Stencils Calor Directo de Mlink on professionaalne komplekt, mis on loodud BGA reballingu ja kuumõhuga jootmise lihtsustamiseks. See pakk sisaldab laia valikut šabloone (stencils) erinevatele tinapalli suurustele, alates 0.25 mm kuni 0.76 mm, kattes suure hulga kiipe ja elektroonikakomponente.

See komplekt sobib ideaalselt tehnikutele ja spetsialistidele, kes töötavad jootmisjaamadega ning vajavad täpseid ja usaldusväärseid tarvikuid elektroonikaplaatide parandamiseks ja hoolduseks.

Komplekti sisu

• Stencils tinapallidele 0.25 mm (1 tk)
• Stencils tinapallidele 0.30 mm (9 tk), sh universaalsed mudelid ja ühilduvad Intel 82801 IUX, SIRF AT640, MTK MT6226/8226, Infineon TECH PMB7850, Intel BD 82HM65 jm.
• Stencils tinapallidele 0.35 mm (6 tk), ühilduvad Intel AC82GS45, Intel AF82US15W, Intel BD82HM55 ja teistega.
• Stencils tinapallidele 0.40 mm (5 tk), ühilduvad Intel BD82P55, Intel I7-620M, NV MCP79U-B2 / nVIDIA GeForce 9400M G jne.
• Stencils tinapallidele 0.45 mm (17 tk) DDR1, DDR2, DDR3 RAM-mäludele, Intel kiipidele ja teistele kindlatele komponentidele.
• Stencils tinapallidele 0.50 mm (63 tk), ühilduvad ATI, NVidia, Intel ja teiste tuntud mudelitega.
• Stencils tinapallidele 0.60 mm (104 tk) mitmele NVidia, ATI, Microsoft Xbox 360, Sony PS3, Nintendo Wii ja teistele kiipidele.
• Universaalsed stencils suurustele 0.25 mm kuni 0.76 mm (18 tk).
• Spetsiaalsed stencils MTK / IPHONE4 jaoks (16 tk) ja teistele mobiilikiipide mudelitele (32 tk).
• Stencils iPhone 4, 4S, 3G, 3GS seeriale (46 tk).

Omadused ja eelised

• Lai ühilduvus: Sobib paljudele Intel, ATI, NVidia, MTK, Sony, Nintendo, Microsoft Xbox ja teistele kiipidele.
• Erinevad suurused: Sisaldab stencilsid tinapallidele alates 0.25 mm kuni 0.76 mm, et vastata erinevatele reballingu vajadustele.
• Kõrge täpsus: Täpseks sobivuseks loodud šabloonid, mis lihtsustavad tinapallide paigaldamist ja parandavad jootmise kvaliteeti.
• Vastupidav materjal: Valmistatud kestvatest materjalidest, mis taluvad otsest kuumust jootmisprotsessi ajal.
• Optimeeritud jootmisjaamadele: Sobib kasutamiseks jootmisjaamades ja professionaalsetes reballingu tööriistades.

Tüüpilised kasutusalad

See komplekt on eriti kasulik elektroonikaremondi tehnikutele, kes tegelevad järgmisega:

• BGA kiipide reballing, et parandada vigaseid ühendusi.
• Emaplaatide, graafikakaartide ja teiste elektroonikaseadmete remont ja hooldus.
• Tinapallide täpne paigaldamine kuumõhuga jootmise protsessides.

Ühilduvus

Pack 431 Stencils Calor Directo sobib laiale valikule elektroonikakomponentidele, sealhulgas:

• Intel kiibid (mitmed mudelid nagu 82801 IUX, BD82HM65, LGA1155, LGA1156 jm).
• ATI ja NVidia graafikakaardid (mudelid nagu ATI 21514, NV GF104, ATI X1600, NV MCP79U-B2 jne).
• MTK mobiilseadmed ja Apple iPhone seeriad.
• Mängukonsoolid nagu Microsoft Xbox 360, Sony PS3, Nintendo Wii.

Põhilised kasutusjuhised

Selle komplekti šabloonide kasutamiseks soovitatakse:

• Valida sobiv šabloon vastavalt tinapalli suurusele ja töödeldavale kiibile.
• Asetada šabloon täpselt kiibile või plaadile.
• Paigaldada tinapallid šablooni avadesse.
• Teha jootmine kuumõhuga, järgides jootmisjaama juhiseid.

Kokkuvõte

Mlinki Pack 431 Stencils Calor Directo on täielik ja professionaalne lahendus BGA reballingu ja jootmistööde jaoks. Selle lai šabloonide valik ja ühilduvus mitme seadmega muudavad selle asendamatuks tööriistaks elektroonikaremondi spetsialistidele.

• Sisaldab 431 stencilsit tinapallidele suurustes 0.25 mm kuni 0.76 mm
• Ühilduv Intel, ATI, NVidia, MTK, Apple iPhone ja Xbox, PS3, Nintendo konsoolidega
• Kõrge täpsus BGA reballingu ja kuumõhuga jootmise jaoks
• Kuumuskindel materjal, sobib professionaalsetele jootmisjaamadele
• Lai valik universaalseid ja konkreetsetele mudelitele mõeldud šabloone
