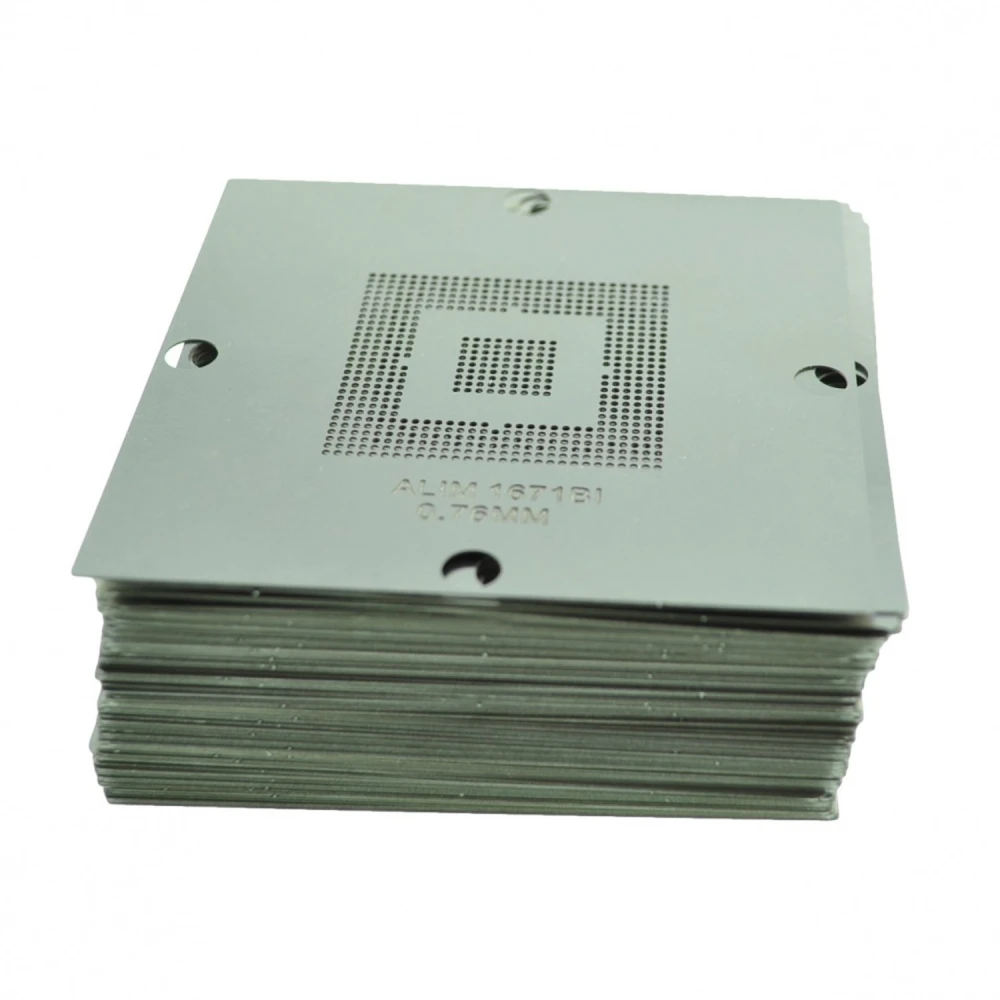

MK-10 universaalsed reballing šabloonid, dual kit - 100 stencili
Kaubamärk: Mlink
Käibemaks sisaldub (KM-ta: 40,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 46,85 € | -4% |
| 10+ | 45,38 € | -7% |
| 20+ | 41,48 € | -15% |
MK-10 universaalsete reballing šabloonide dual kit on terviklik lahendus tehnikutele ja spetsialistidele, kes vajavad kiipide ja elektroonikakomponentide jootmisel suurt täpsust. See komplekt sisaldab 100 stencili, mis on loodud reballing-protsessi lihtsustamiseks laias valikus integraallülituste ja seadmete puhul.
Peamised omadused:
- Komplektis on 100 erineva paksusega stencili: 0.45mm, 0.5mm, 0.6mm ja 0.76mm, et sobituda erinevat tüüpi kiipidega.
- Ühilduvus mitme IC-ga, sealhulgas DDR1, DDR2, DDR3 mälud, ATI, NVIDIA kiibid ning konsoolid nagu Xbox 360 ja PS3.
- Disainitud kasutamiseks MK-10 jootmisjaamade ja dual kitidega, optimeerides täpsust ja tõhusust reballing-protsessis.
- Vastupidav materjal, mis tagab pikaealisuse ja korduvkasutatavuse professionaalsetes rakendustes.
Spetsifikatsioonid ja ühilduvus:
- 0.45mm (5 stencili) DDR-mäludele ja kindlatele kiipidele nagu AC82GM45.
- 0.5mm (28 stencili) ATI, NVIDIA kiipidele ning teistele graafika- ja kiibistikukomponentidele.
- 0.6mm (57 stencili) ühilduvad Xbox 360, PS3, Wii GPU-de ja CPU-dega ning mitmete tootjate kiibistikuga nagu VIA, SIS ja ATI.
- 0.76mm (7 stencili) kindlatele kiipidele nagu M1671, 845GL ja teistele SIS mudelitele.
Tüüpilised kasutusalad:
See komplekt sobib ideaalselt kiipide reballinguks mängukonsoolide, arvuti emaplaatide ja muude elektroonikaseadmete remondis. See aitab kanda jootet täpselt kiipide padidele, parandades remondi kvaliteeti ja vastupidavust.
Ühilduvus tööriistadega:
MK-10 jootmisjaamade ja dual kitide jaoks loodud stencili komplekt ühildub standardsete reballing- ja täppisjootmise tehnikatega.
Märkus: Toode on hetkel otsas. Soovitame kontrollida saadavust või alternatiivseid tooteid meie poes.
- Sisaldab 100 universaalset MK-10 dual kit reballing šablooni
- Erinevad paksused: 0.45mm, 0.5mm, 0.6mm ja 0.76mm erinevatele kiipidele
- Ühildub DDR-mälude, ATI, NVIDIA kiipide ning Xbox 360, PS3 ja Wii konsoolidega
- Vastupidav materjal professionaalseks ja pikaajaliseks kasutamiseks
- Optimeeritud MK-10 jootmisjaamade ja dual kitide jaoks
Klientide küsimused ja vastused
Milliste sisseehitatud komponentide tüübid ja suurused on selle komplekti stencildega ühilduvad?
Komplekt sisaldab stencile, mis sobivad 0,45 mm pitchiga IC-dele (DDR1, DDR2, DDR3 ja mitmed mälud ning chipsetid), 0,5 mm pitchiga komponentidele (peamiselt ATI, Nvidia ja Intel graafika ning chipsetid) ja 0,6 mm pitchiga komponentidele (CPU, GPU ja XBOX 360, PS3, Wii Southbridge). See mitmekesisus katab enamiku levinud BGA-komponente konsoolides ja sülearvutites.
Millisest materjalist need stencild on valmistatud ja millist vastupidavust võib professionaalsel kasutamisel oodata?
Sellised stencild on tavaliselt valmistatud täppis-roostevabast terasest, mille standardpaksus on 0,10–0,15 mm. Õigel kasutamisel taluvad need kümneid rakendusi ilma deformeerumise või roostetamiseta, kuigi vastupidavus sõltub puhastamisest ja käsitsemisest; materjal talub tavalisi jootetemperatuure (kuni 350 °C).
Kas stencili õigeks kinnitamiseks ja joondamiseks kiipidel reballingu ajal on vaja spetsiaalseid tööriistu?
Soovitatav on kasutada spetsiaalset fiksaatorit või alust, et stencil kiibile kinnitada ja joondada, eriti peente sammude puhul (<0,65 mm), et vältida nihkumist. Kuigi neid saab kasutada ka käsitsi, paraneb reballingu täpsus märgatavalt spetsiaalsete tarvikutega.
Kas väga uute GPU/CPU mudelite või erinevate konsooliversioonide puhul on ühilduvuspiiranguid võrreldes loetletud mudelitega?
Need stencild on mõeldud kirjelduses toodud mudelitele ja kiipidele (peamiselt DDR1–3 põlvkonnad, XBOX 360, PS3 ja Wii). Uuemate GPU/CPU põlvkondade või konsoolide uute versioonide puhul soovitatakse kontrollida mõõtmeid ja pitchi, kuna need võivad vajada spetsiaalseid stencile, mis ei kuulu sellesse komplekti.
Milliseid häid puhastus- ja hoiustamistavasid soovitatakse, et maksimeerida stencili tööiga ja täpsust?
Stencili täpsuse säilitamiseks puhastage neid pärast iga kasutuskorda isopropüülalkoholiga, vältides pasta jääke. Kuivatage need täielikult ja hoidke plastümbrikes või jäikades karpides, vältides niiskust ja survet. Ärge kasutage jääkide eemaldamiseks abrasiivseid esemeid, kuna need võivad mikropoorid kahjustada.
Milleks kasutatakse MK-10 universaalseid reballing šabloone dual kit?
Seda komplekti kasutatakse jootmise täpseks kandmiseks kiipidele ja elektroonikakomponentidele reballing-protsessi ajal, lihtsustades konsoolide ja emaplaatide remonti.
Milliste seadmetega see šabloonide komplekt ühildub?
See ühildub DDR1, DDR2, DDR3 mäludega, ATI, NVIDIA kiipidega ning konsoolidega nagu Xbox 360, PS3 ja Wii, samuti teiste kirjelduses loetletud komponentidega.
Kas neid šabloone saab kasutada iga jootmisjaamaga?
Need šabloonid on spetsiaalselt loodud MK-10 jootmisjaamade ja dual kitide jaoks, tagades parema täpsuse ja sobivuse.
Mitu šablooni komplekt sisaldab?
Komplekt sisaldab 100 erineva paksusega šablooni (stencil), mis sobivad mitmeks kasutusotstarbeks.
Kas toode on kohe ostmiseks saadaval?
Praegu on toode otsas. Soovitame kontrollida poodi saadavuse või alternatiivsete toodete osas.
