iPhone 4S stencil-plaat BGA jootmiseks - täpne šabloon Mlink

Name: iPhone 4S stencil-plaat BGA jootmiseks - täpne šabloon Mlink
Brand: Mlink
SKU: stencils-iphone4s
Price: 3.66 EUR
Availability: InStock

Kaubamärk: Mlink

Ole esimene, kes selle toote kohta arvustuse kirjutab

3,66€

Käibemaks sisaldub (KM-ta: 3,00€)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	3,51€	-4%
10+	3,33€	-9%
20+	2,93€	-20%

Ainult 4 laos — telli kohe!

Standardtarne R, Apr 24 - T, Apr 28

Ekspresstarne K, Apr 22 - N, Apr 23

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

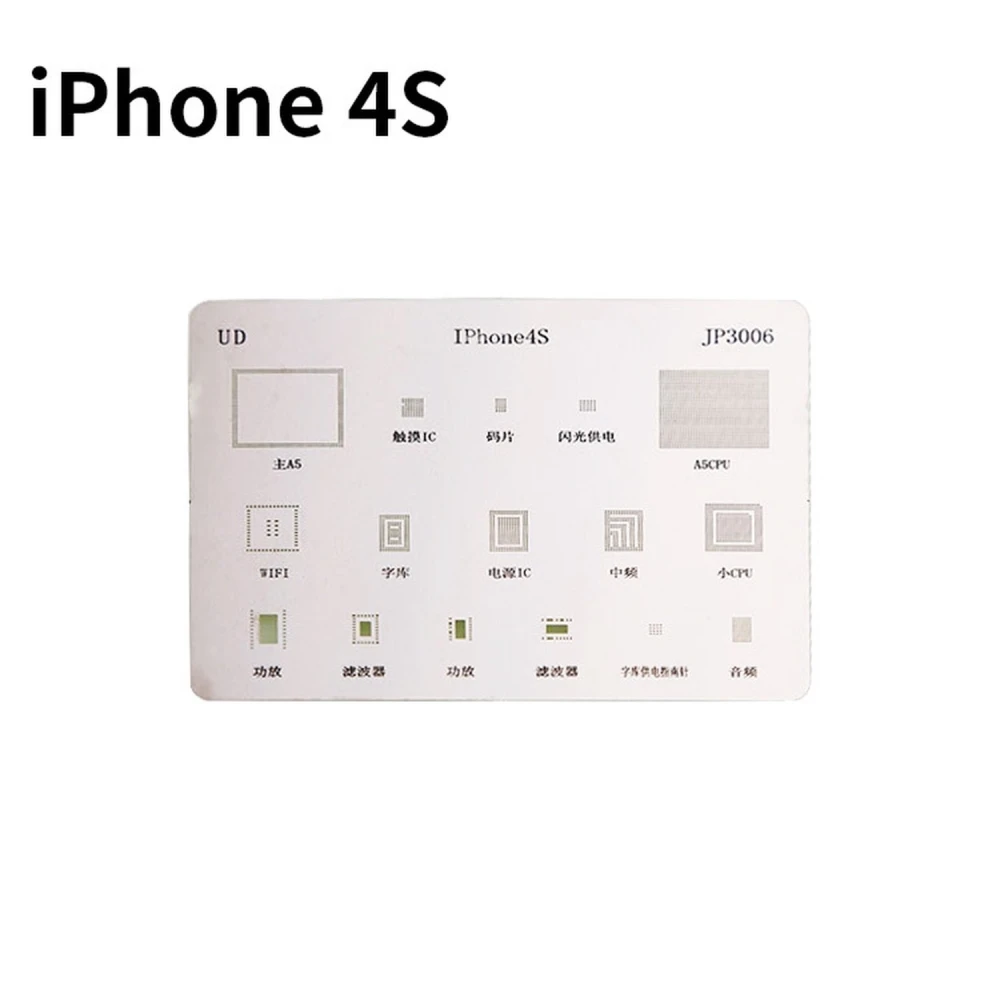

iPhone 4S Stencil Plate on oluline tööriist Apple'i seadmete parandamisele spetsialiseerunud tehnikutele, eelkõige iPhone 4S mudeli jaoks. See šabloon on loodud BGA reballingu protsessiks, võimaldades seadme integraallülitustele täpset ja ühtlast jootmise pealekandmist.

Peamised omadused:

Kuumusega šabloon, mis sisaldab kõiki iPhone 4S BGA integraallülitusi.
Valmistatud Mlinki poolt, mis on tuntud oma kvaliteedi poolest jootmisjaamade tarvikutes.
Võimaldab tõhusat ja täpset jootmist, lihtsustades kiipide ja integreeritud komponentide parandamist.
Ühildub ainult iPhone 4S-ga, tagades täpse sobivuse.

Tüüpilised kasutusalad:

BGA kiipide reballing iPhone 4S-is elektriühenduste taastamiseks.
Integraallülituste parandamine, mis nõuavad jootmise pealekandmisel täpsust.
Kasutamine jootmisjaamades ja reballingu tööriistadega Apple'i seadmete jaoks.

Ühilduvus: See stencil-plaat on loodud spetsiaalselt iPhone 4S jaoks ega ühildu teiste iPhone'i mudelite või seadmetega.

Selle šablooniga saavad parandustööde spetsialistid tagada kvaliteetse töö, vähendades kahjustuste riski ja parandades jootmisprotsessi tõhusust.

Kuumusega šabloon iPhone 4S BGA integraallülitustele
Valmistatud Mlinki poolt, jootmistarvikute spetsialist
Võimaldab BGA kiipide reballingut ja täpset parandust
Ühildub ainult iPhone 4S-ga
Sobib ideaalselt parandustehnikutele ja jootmisjaamadele

Klientide küsimused ja vastused

Mis on iPhone 4S stencil-plaadi materjal ja paksus ning kuidas see mõjutab vastupidavust ja täpsust?

See stencil-plaat on valmistatud roostevabast terasest, paksusega umbes 0,12 mm. Materjal on valitud selle deformatsioonikindluse ja suure vastupidavuse tõttu mitme termilise tsükli jooksul. Paksus aitab tagada hea täpsuse tinapasta kandmisel, vähendades BGA reballing protsessis lekete või ülekoguse riski.

Kas plaadil on olemas kõik iPhone 4S peamiste BGA-integratedi maatriksid?

Jah, see stencil-plaat sisaldab kõigi iPhone 4S-i peamiste BGA-integratedi maatrikseid, kattes CPU, mälu, basebandi ja toitekomponendid. Soovitame visuaalselt kontrollida, kui tegemist on väga haruldase variandiga, kuna katvus hõlmab selle mudeli kõige standardsemaid kiipe.

Milliseid temperatuuri- ja õhuvoolu soovitusi tuleks selle stenciliga otsese kuumuse protsessis arvestada?

Soovitatav on töötada vahemikus 260–300 °C, mõõduka õhuvooluga (u 20–30 L/min), et saavutada joodise piisav sulamine stencilit deformeerimata. Kõrgem temperatuur võib mõjutada avade kuju ja lühendada plaadi kasutusiga.

Millise jootekuulide tüübi (läbimõõt ja materjal) jaoks see stencil sobib?

Stencil on mõeldud kasutamiseks 0,3 mm läbimõõduga Sn63/Pb37 tüüpi tinakuulidega, mis vastavad enamiku iPhone 4S-i integratedi pitch’ile. Tuleb kontrollida konkreetse kiibi suurust, kuigi enamikul juhtudel on 0,3 mm optimaalne.

Millised on peamised joondus- või deformatsiooniprobleemid ja kuidas neid vältida?

Peamised riskid on plaadi nihkumine kuumuse rakendamisel ja ülekuumenemisest tingitud deformatsioon. Soovitatav on see kindlalt fikseerida ja vältida temperatuuri üle 320 °C. Pärast mitut kasutuskorda kontrollige visuaalselt tasapinnalisust ja avasid kahjustuste suhtes.

Milleks iPhone 4S stencil-plaati kasutatakse?

Seda kasutatakse iPhone 4S BGA integraallülituste jootmise ja reballingu lihtsustamiseks, võimaldades täpset jootmise pealekandmist.

Kas see stencil-plaat ühildub teiste iPhone'i mudelitega?

Ei, see stencil-plaat on loodud ainult iPhone 4S jaoks.

Milliseid eeliseid selle jootmisšablooni kasutamine pakub?

See pakub täpsust jootmise pealekandmisel, parandab protsessi tõhusust ja vähendab komponentide kahjustamise riski.

Millist tüüpi jootmist selle stencil-plaadiga tehakse?

Seda kasutatakse BGA jootmiseks kuumusega iPhone 4S integraallülitustel.

Kes peaks seda stencil-plaati kasutama?

iPhone 4S parandamisele spetsialiseerunud tehnikud ja professionaalid, kes töötavad jootmisjaamade ja reballinguga.
