RS232 TTL muundur kaablikomplekt usaldusväärseteks jadaliidesteks

Name: RS232 TTL muundur kaablikomplekt usaldusväärseteks jadaliidesteks
Brand: satkit
SKU: H020302-RS232-TTL
Price: 4.88 EUR
Availability: InStock

Kaubamärk: satkit

Ole esimene, kes selle toote kohta arvustuse kirjutab

4,88€

Käibemaks sisaldub (KM-ta: 4,00 €)

Koguse allahindlused

Kogus	Hind	Salvesta
2+	4,68 €	-4%
10+	4,44 €	-9%
20+	3,90 €	-20%

Piiratud laoseis

Standardtarne R, Apr 24 - T, Apr 28

Ekspresstarne K, Apr 22 - N, Apr 23

30-päevane tagastus

Kogus

Tasuta tagastus 30 päeva jooksul

Turvaline tehing

Tasuta tarne Tarne alates 4,99€

Lihtne tagastamine 30-päevane tagastusõigus

Turvaline makse 100% turvaline kassaprotsess

Kvaliteedigarantii Ainult originaaltooted

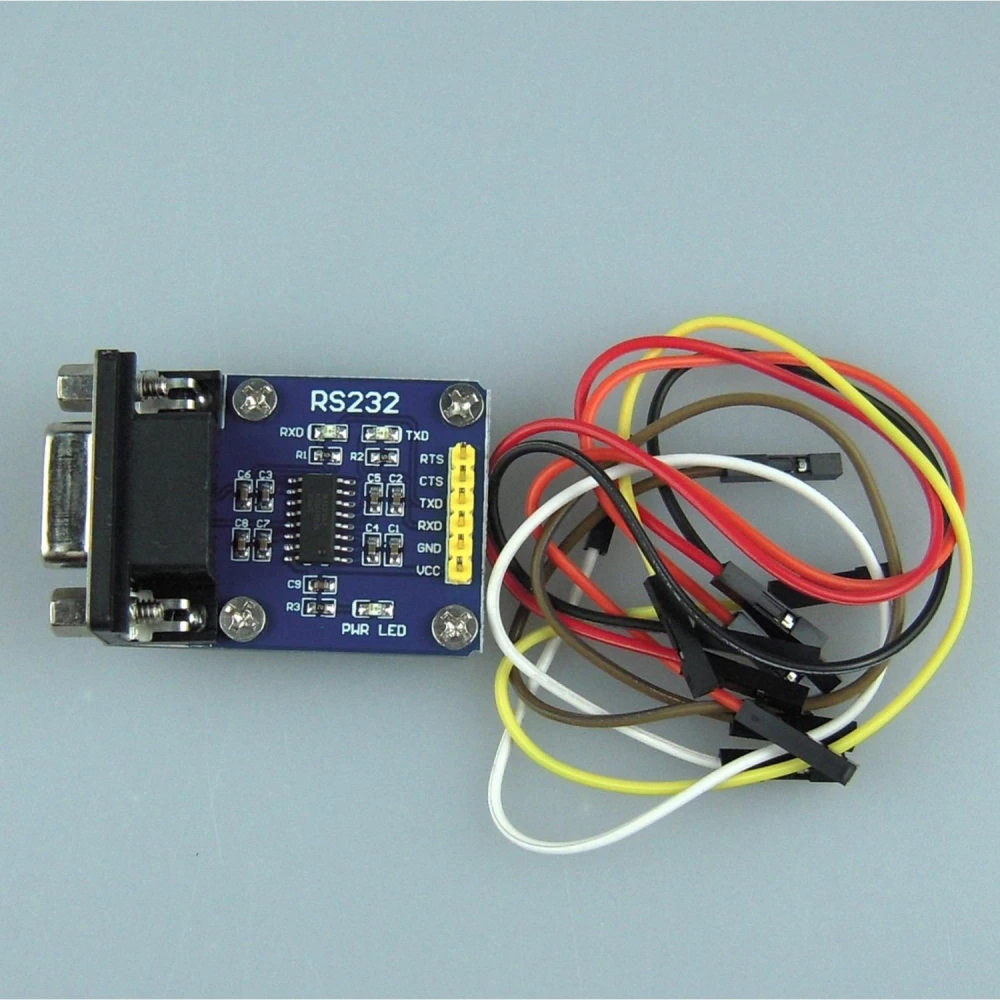

RS232 TTL Convertidor Cable Kit on tõhus lahendus RS232 signaalide teisendamiseks TTL-tasemele (3.3 a 5.5V), lihtsustades suhtlust erinevate signaalistandarditega elektroonikaseadmete vahel.

See komplekt sisaldab kahepoolset trükkplaati siiditrükiga ja kahe kinnitusavaga, kokku pandud ja testitud, et tagada selle kvaliteet ja töökindlus.

Sisaldab ehtsat MAX3232 kiipi, mis on tuntud oma töökindluse poolest signaalide teisendamisel.
Töötab toitepingel 3V kuni 5.5V VCC, sobitudes erinevate rakendustega.
Toetab edastuskiirust kuni 250 kbit/s, tagades kiire ja stabiilse side.
Omab kahte draiverit ja kahte vastuvõtjat tõhusaks kahesuunaliseks sideks.
Ühildub arvutite RS232 jadaportide või USB-jadaliidese adapteritega.
Arvuti RS232 pordiga ühendamiseks on vaja DB9 isane-emane jadakaablit (straight through).

Tüüpilised kasutusvaldkonnad:

Ühendamine ja side GPS-seadmetega.
Liides XBOX konsoolidega arenduseks või diagnostikaks.
Microchip PIC ja Basic Stamps mikrokontrollerite programmeerimine ja side.
Elektroonikaprojektid, mis vajavad signaalitasemete kohandamist RS232 ja TTL vahel.

Ühilduvus: See muundur ühildub seadmetega, mis kasutavad RS232 signaale ja vajavad TTL-sideühendust, sealhulgas elektroonikaseadmed, mobiiltelefonisüsteemid ja muud jadaseadmed.

Tänu oma kompaktsele disainile ja kõrgele kvaliteedile on RS232 TTL Convertidor Cable Kit oluline tööriist tehnikutele, arendajatele ja elektroonikahuvilistele, kes vajavad usaldusväärset lahendust jadaliidese signaalide teisendamiseks.

Teisendab RS232 signaalid TTL-tasemele 3.3 kuni 5.5V
Sisaldab ehtsat MAX3232 kiipi kõrge töökindluse tagamiseks
Edastuskiirus kuni 250 kbit/s
Kaks draiverit ja kaks vastuvõtjat kahesuunaliseks sideks
Ühildub RS232 portide ja USB-jadaliidese adapteritega
Kahepoolne trükkplaat siiditrüki ja kinnitusavadega

Klientide küsimused ja vastused

Milliseid eeliseid pakub MAX3232 kiip võrreldes teiste turul olevate RS232-TTL muunduritega?

MAX3232 kiip paistab silma laiemate toitepinge vahemikega (3.3 kuni 5.5 V), madala töövoolu ja kõrge töökindlusega loogikatasemete muundamisel. Erinevalt klassikalisest MAX232 variandist saab MAX3232 suhelda kaasaegsete 3.3 V loogikasüsteemidega, laiendades ühilduvust mikrokontrollerite ja tänapäevaste moodulitega.

Millised on mooduli füüsilised mõõtmed ja mida komplekt täpselt sisaldab?

Mooduli suurus on ligikaudu 40 mm x 25 mm ja kaal alla 20 g. Komplekt sisaldab kokkupandud plaati MAX3232-põhise muunduriga, ühenduskaablit ja TTL-ühenduse kontakte. Komplekti ei kuulu DB9-M/F kaabel, mida on vaja ühendamiseks PC RS232 pordiga.

Kas on olemas paigaldussoovitus, et vältida sidevigu või kahjustusi vale ühenduse tõttu?

Soovitatav on ühendada esmalt RS232 pool arvuti/arendusplaadi pordiga ja veenduda TTL poolel õiges pinout'is. TX/RX vahetamine on sagedane tõrgete põhjus. Ärge ühendage mooduli VCC-d üle 5.5 V allikatega, et vältida MAX3232 kahjustamist. Kasutage alati sirget, mitte ristatud DB9-M/F kaablit.

Kas muundur vastab mõnele elektriohutuse standardile või ESD-kaitse nõudele (elektrostaatiline laeng)?

MAX3232 integraallülitusel on sisemine ESD-kaitse vastavalt standardile IEC 61000-4-2, taludes tüüpilisi otseseid kuni ±15 kV tühjendusi RS232 andmeliinidel. Siiski ei sisalda plaat pistikute tasemel täiendavaid kaitseid, seega on tööstuskeskkonnas soovitatav ettevaatus.

Milleks on RS232 TTL muundur kaablikomplekt mõeldud?

See on mõeldud RS232 jadaliidese signaalide teisendamiseks TTL-tasemele, võimaldades sidet erinevate signaalistandarditega seadmete vahel.

Milliste seadmetega see muundur ühildub?

See ühildub GPS-seadmete, XBOX konsoolide, Microchip PIC mikrokontrollerite, Basic Stamps ja teiste RS232 või TTL signaale kasutavate seadmetega.

Millist kaablit on vaja muunduri ühendamiseks arvutiga?

Vaja on DB9 isane-emane jadakaablit (straight through), et ühendada muundur arvuti RS232 pordiga.

Mis on andmeedastuse maksimaalne kiirus?

Maksimaalne kiirus on kuni 250 kbit/s, tagades kiire ja stabiilse side.

Millist pinget muundur toetab?

See töötab toitepingel vahemikus 3V kuni 5.5V VCC.
