Hantek 6022BL USB digitaalne ostsilloskoop 16 kanalit 20 MHz

Hantek 6022BL ostsilloskoop on digitaalne USB-seade, mis on loodud elektroonika professionaalidele ja harrastajatele, kes vajavad kompaktset, kaasaskantavat ja võimsat seadet signaalide analüüsimiseks ja mõõtmiseks. See ostsilloskoop ühendab digitaalset salvestusfunktsiooni ja 16-kanalilist loogikaanalüsaatorit, lihtsustades diagnostikat ja arendust elektroonika- ja digitaalsüsteemides.

Selle anodeeritud alumiiniumist korpus pakub vastupidavust ja kaitset, samal ajal kui standardne USB 2.0 liides võimaldab lihtsat ühendust ilma täiendavate toitekaabliteta, töötades otse sülearvutite või lauaarvutitega.

Põhiomadused

• Kanalid: 2 kanalit ostsilloskoobi jaoks ja 16 kanalit loogikaanalüsaatori jaoks.
• Ribalaius: 20 MHz, sobib laiale valikule elektroonikarakendustele.
• Proovivõtusagedus: 48 MS/s reaalajas, tagades signaalide täpse jäädvustamise.
• Vertikaalne lahutusvõime: 8 bitti, et kuvada lainekujusid selgelt ja detailselt.
• Võimenduse vahemik: 20 mV kuni 5 V 8 astmes, kohandatav erinevatele signaalitasemetele.
• Sisendtakistus: 1 MΩ ja 25 pF, standard täpseteks mõõtmisteks.
• Sisendkaitse: Diode clamping seadme kaitsmiseks ülekoormuse eest.
• Trigerrežiimid: Auto, Normal ja Single koos taseme ja kalde (+/-) seadistusega täielikuks jäädvustamise kontrolliks.
• Ühilduvus: Ühildub Windows 2000, NT, XP, Vista ja Windows 7 süsteemidega.
• Matemaatikafunktsioonid: FFT, liitmine, lahutamine, korrutamine ja jagamine signaalide edasiseks analüüsiks.
• Kuvamine: Kuvab lainekujusid keskmistamise, püsivuse ja intensiivsuse valikutega.
• Komplektis olev tarkvara: CD tarkvara ja draiveritega, kasutusjuhend ja USB-kaabel koheseks ühendamiseks.

Tüüpilised kasutusalad

See ostsilloskoop sobib ideaalselt tehnikutele, inseneridele ja üliõpilastele, kes töötavad elektroonikaahelate, riistvaraarenduse ning digitaalse ja analoogsete süsteemide parandamise ja diagnostikaga. Selle 16-kanaliline loogikaanalüsaator võimaldab uurida keerukaid digitaalsignaale, samas kui digitaalne salvestusfunktsioon lihtsustab põhjalikku analüüsi ja dokumenteerimist.

Ühilduvus ja kaasaskantavus

Hantek 6022BL on loodud töötama Windowsiga PC-del, võimaldades selle kasutamist nii laborikeskkonnas kui ka välitöödel tänu kompaktsele suurusele ja väikesele kaalule. USB-ühendus välistab vajaduse väliste toiteallikate järele, suurendades kasutusmugavust ja paindlikkust.

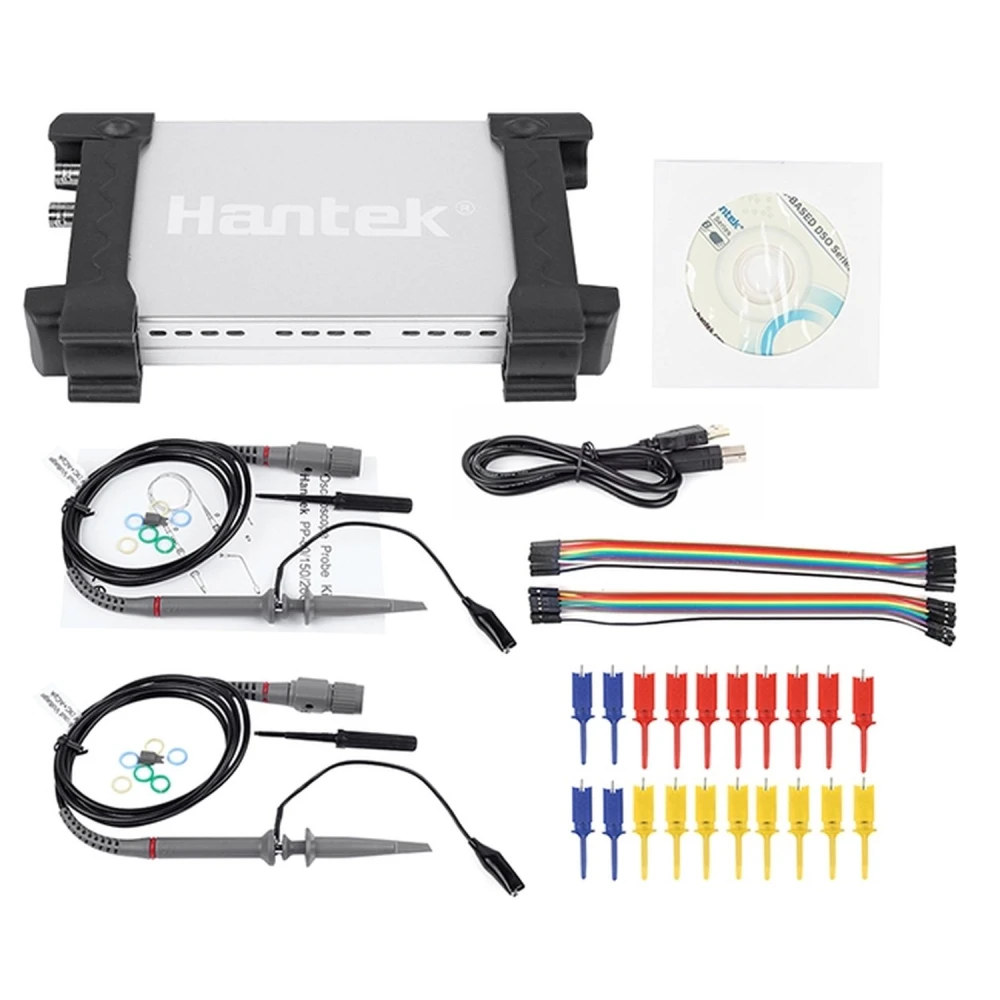

Pakendi sisu

• PC-põhine Hantek USB digitaalne ostsilloskoop
• Tarkvara ja draiverid CD-l
• 2 klambriga sondi
• USB-kaabel ühendamiseks

See seade on professionaalne ja taskukohane lahendus neile, kes otsivad usaldusväärset USB digitaalset ostsilloskoopi ja loogikaanalüsaatorit, millel on täiustatud funktsioonid ja lihtne kasutamine.

• 2 kanalit ostsilloskoobi jaoks ja 16 kanalit loogikaanalüsaatori jaoks
• 20 MHz ribalaius täpsete signaalide jaoks
• 48 MS/s reaalajas proovivõtusagedus
• 8-bitine vertikaalne lahutusvõime selgete detailide jaoks
• Võimenduse vahemik 20mV kuni 5V 8 astmes
• Sisendtakistus 1 MΩ ja 25 pF
• Trigerrežiimid Auto, Normal ja Single koos taseme seadistusega
• Matemaatikafunktsioonid: FFT, liitmine, lahutamine, korrutamine ja jagamine
• Ühildub Windows 2000/NT/XP/Vista/7
• Sisaldab tarkvara, juhendit, sonde ja USB-kaablit
