PWM mootorikontroller samm-mootorile kiiruse regulaatoriga
Kaubamärk: satkit
Käibemaks sisaldub (KM-ta: 9,00 €)
PWM mootorikontroller samm-mootorile kiiruse regulaatori moodul
See PWM mootorikontroller samm-mootorile on moodul, mis on loodud pakkuma täpset juhtimist samm-mootoritele, võimaldades reguleerida kiirust ja suunda PWM-signaalide (impulsi laiuse modulatsioon) abil. See sobib ideaalselt elektroonikarakendusteks ja Arduino projektideks, kus on vaja töökindlat ja reguleeritavat mootori juhtimist.
Põhiomadused
- PWM-signaalide genereerimine kiiruse ja suuna juhtimiseks.
- Jumperiga seadistus vaikimisi impulsside sageduse valimiseks.
- Sammjuhtimise signaalid kõrge, keskmise ja madala sageduse valikutega, et sobituda erinevate vajadustega.

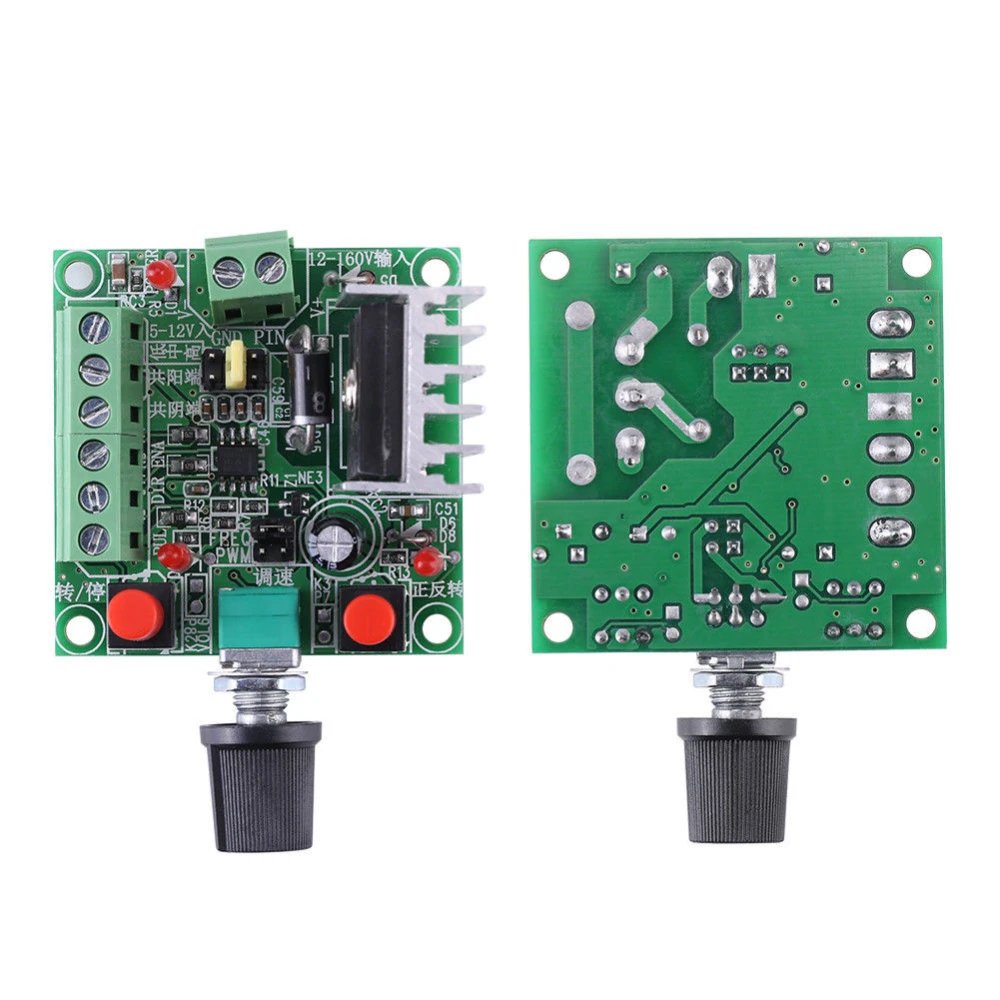

- Kuus juhtliini: PUL+ ja PUL- positiivsete ja negatiivsete impulsside jaoks; EN+ ja EN- lubamisliinide jaoks; DIR+ ja DIR- mootori suuna jaoks.
- Paindlik toiteallikas: 15-160VDC või 5-12VDC, sobiva ühendusega iga pinge jaoks.
- Mootori edasisuuna ja tagasisuuna juhtimine nuppude abil.
- Reguleeritav kiiruse seadistus potentsiomeetriga, mis muudab PWM-signaali sagedust.
Tehnilised andmed
- Toitepinge: 15-160VDC või 5-12VDC.
- PWM-signaali sagedus:
- Kõrge: 5.8 kHz kuni 127 kHz
- Keskmine: 590 Hz kuni 15.8 kHz
- Madal: 82 Hz kuni 2.3 kHz
- Suurus: 73 x 51 x 37 mm.
- Kaal: 50 grammi.
Tüüpilised kasutusalad ja ühilduvus

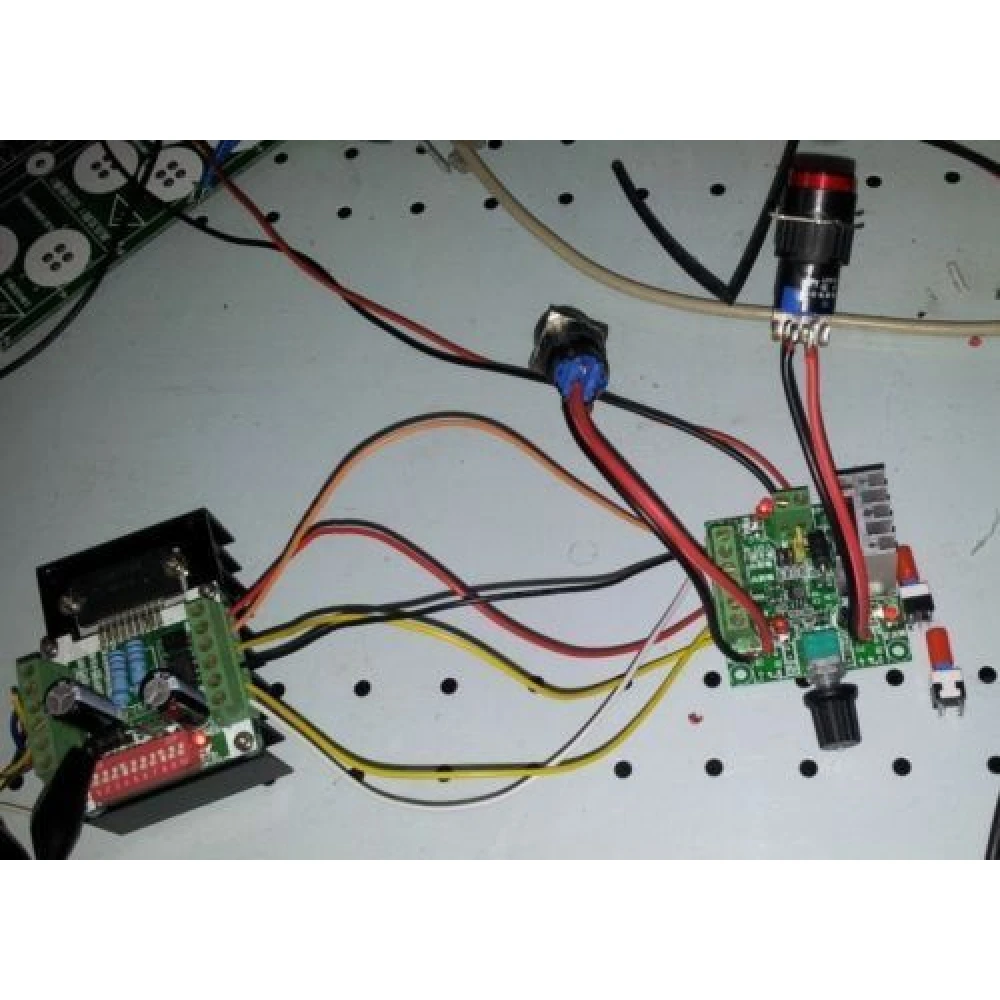

See moodul sobib suurepäraselt samm-mootorite juhtimise projektideks Arduino süsteemides ja muudel DIY elektroonikaplatvormidel. See võimaldab reguleerida mootori kiirust ja suunda rakendustes nagu robootika, automaatika, 3D-printerid ja positsioneerimissüsteemid.
Tänu paindlikule seadistusele ja reguleeritavatele PWM-signaalidele ühildub see paljude samm-mootorite ja H-silla kontrolleritega.
Pakendi sisu
- 1 x PWM mootorikontroller samm-mootorile kiiruse regulaatori moodul.
Märkus: Hetkel on see toode otsas. Soovitame vaadata alternatiivseid tooteid või võtta ühendust meie toega, et saada rohkem valikuid.
- Genereerib PWM-signaale täpseks kiiruse ja suuna juhtimiseks.
- Lihtne seadistamine jumperiga impulsside sageduse valimiseks.
- Kõrge, keskmise ja madala sagedusega signaalid erinevateks rakendusteks.
- Kuus juhtliini impulsside, lubamise ja suuna jaoks.
- Paindlik toiteallikas 15-160VDC või 5-12VDC.
- Edasi- ja tagasisuuna juhtimine nuppude abil.
- Reguleeritav kiirus potentsiomeetriga PWM-sageduse jaoks.
Klientide küsimused ja vastused
Kuidas valida ja reguleerida PWM-väljundsagedust vastavalt mootori vajadustele?
Moodulil on potentsiomeeter PWM-signaali sageduse reguleerimiseks ning hüppaja kolme vahemiku valimiseks: madal (82 Hz–2.3 kHz), keskmine (590 Hz–15.8 kHz) ja kõrge (5.8 kHz–127 kHz). Sobiva vahemiku valik sõltub mootori tüübist ja rakendusest: suurte ja madalate pööretega mootorite jaoks madalad sagedused, väikeste või suure kiirusega rakenduste jaoks kõrgemad sagedused. Oluline on mitte ületada mootori kontrolleri või mootori enda maksimaalset lubatud sagedust.
Millised on mooduli füüsilised mõõtmed ja kuidas see mõjutab paigaldust kompaktsetes elektrikilpides?
Kontrolleri mõõtmed on 73 mm x 51 mm x 37 mm ja kaal 50 g. Need mõõdud muudavad selle sobivaks väiksematesse elektrikappidesse paigaldamiseks, võimaldades lihtsat integreerimist ka piiratud ruumis. Soovitatav on jätta lisaruumi piisava ventilatsiooni jaoks ja ühenduste hõlbustamiseks.
Kas selle kontrolleri kasutamisel olemasolevate teiste tootjate draiveritega on elektri- või signaalühilduvuse piiranguid?
Mooduli ühilduvus sõltub sellest, kas draiverid aktsepteerivad standardseid pulse/direction/enabled signaale TTL või sarnasel tasemel. Kirjelduses on kuus ühendust: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Enne integreerimist on soovitatav kontrollida draiveri sisendsignaalide loogikatasemeid, kuna mõned tööstuslikud draiverid võivad nõuda diferentsiaalsignaale või spetsiifilisi standardeid.
Kas sellele kontrollerile on saadaval varuosi, garantii või tuge rikete korral?
Esitatud teave ei maini konkreetselt varuosade saadavust ega garantiitingimusi. Üldiselt on sellistel elektroonikamoodulitel piiratud kaubanduslik garantii, mida pakub edasimüüja, ning üksikuid varuosi tavaliselt ei pakuta; suurema rikke korral vahetatakse tavaliselt kogu moodul. Soovitatav on küsida tarnijalt otse garantii, järeltoe ja asendusvõimaluste kohta.
Milliseid pingeid see PWM mootorikontroller toetab?
See kontroller toetab toiteallikaid 15-160VDC või 5-12VDC, iga vahemiku jaoks on eraldi ühendused.
Kuidas selle mooduliga mootori kiirust juhitakse?
Kiirust juhitakse PWM-signaali sageduse reguleerimisega moodulisse integreeritud potentsiomeetri abil.
Kas see ühildub Arduino samm-mootoritega?
Jah, see moodul ühildub samm-mootoritega, mida kasutatakse Arduino projektides ja muudes DIY elektroonikasüsteemides.
Millised juhtsignaalid sellel moodulil on?
Sellel on kuus liini: PUL+ ja PUL- impulsside jaoks, EN+ ja EN- lubamiseks ning DIR+ ja DIR- mootori suuna juhtimiseks.
Kas see on praegu ostmiseks saadaval?
Hetkel on toode otsas. Soovitame vaadata alternatiivseid tooteid või võtta ühendust toega.
