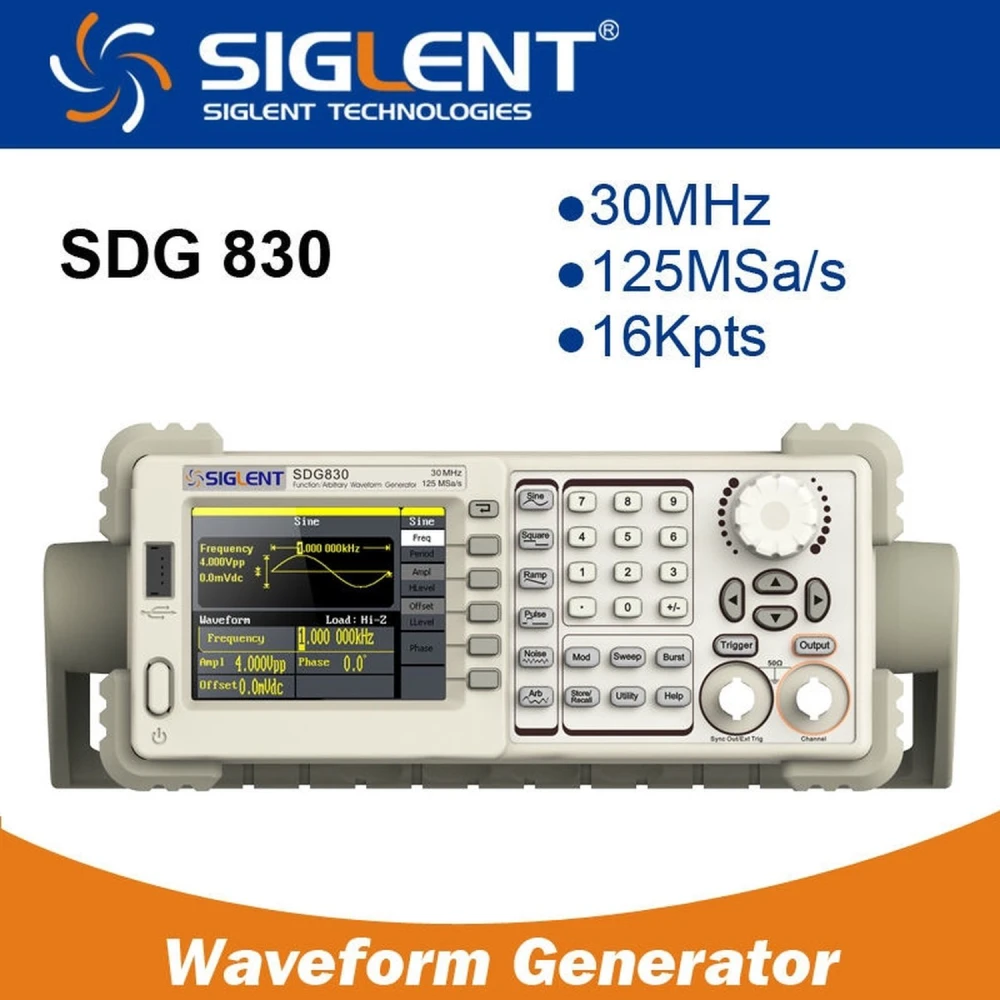

Siglent SDG830 30MHz funktsioonigeneraator elektroonikarakendusteks
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 207,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 242,44€ | -4% |
| 10+ | 237,39€ | -6% |
| 20+ | 227,29€ | -10% |
Siglent SDG830 30MHz funktsioonigeneraator on täiustatud mõõteriist, mis on loodud pakkuma täpseid ja mitmekülgseid signaale elektroonikarakendustes. Selle seadme maksimaalne väljundsagedus on 30MHz ja diskreetimissagedus 125 MSa/s, mis tagab signaalide genereerimisel kõrge kvaliteedi.
Varustatud uuendusliku EasyPulse tehnoloogiaga, suudab SDG830 genereerida madala värinaga impulsse ning kiire tõusu- ja langusajaga signaale sõltumata töö sagedusest. Lisaks võimaldab see laia ja täpset töötsükli, serva ja impulsi laiuse seadistamist, ületades jõudluselt teisi sarnaseid DDS-signaaligeneraatoreid.
Põhiomadused
- Täiustatud DDS-tehnoloogia 125 MSa/s diskreetimissageduse ja 14-bitise vertikaalse lahutusega.
- Ühe kanaliga väljund, 5 standardset lainekuju ja 46 sisseehitatud arbitraarset lainekuju, sealhulgas DC.
- Täielikud modulatsioonifunktsioonid: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarne/logaritmiline sweep ja burst.
- Uuenduslik EasyPulse tehnoloogia madala värinaga impulsside ja kiirete servade jaoks.
- Standardne USB-liides ühendamiseks ja salvestamiseks, tarkvarauuenduste tugi.
- 10 püsimälu kohta kohandatud arbitraarsete lainekujude jaoks.
- Ühilduv SIGLENT digitaalsete ostsilloskoopidega integreerimiseks ja täiustatud analüüsiks.
- EasyWave tarkvara võimsaks arbitraarsete lainekujude redigeerimiseks.
Tehnilised andmed
- Mudel: SDG830
- Maksimaalne väljundsagedus: 30MHz
- Väljundkanalid: 1
- Diskreetimissagedus: 125 MSa/s
- Lainekuju pikkus: 16 kpts
- Sageduse lahutus: 1 µHz
- Vertikaalne lahutus: 14 bits
- Saadaval lainekujud: siinus, ruut, ramp, impulss, gauss, valge gaussi müra, arbitraarsed lainekujud
- Sagedusvahemik lainekuju kohta: siinus ja ruut 1 µHz kuni 30 MHz, impulss 500 µHz kuni 5 MHz, ramp/kolmnurk kuni 300 kHz, valge müra ribalaiusega >30 MHz
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep ja burst
- Standardne konfiguratsioon: USB Host ja USB seade
- Amplituud: 4 mVpp kuni 20 Vpp (kõrge takistus), 2 mVpp kuni 10 Vpp (50 ohmios)
Tüüpilised kasutusalad
See generaator sobib ideaalselt elektroonikalaboritesse, vooluringide arendamiseks ja testimiseks, tehnilisse haridusse ning igasse rakendusse, kus on vaja täpseid ja moduleeritud signaale. Selle võime genereerida erinevaid lainekujusid ja modulatsioone teeb selle sobivaks katsetamiseks ja diagnostikaks analoog- ja digitaalelektroonikas.
Ühilduvus
Siglent SDG830 integreerub hõlpsalt SIGLENT digitaalsete ostsilloskoopidega, lihtsustades signaalide ühist analüüsi. Lisaks võimaldab USB-liides ühendust arvutitega juhtimiseks ja uuendamiseks spetsiaalse tarkvara abil.
- Kuni 30MHz väljundsagedus suure täpsusega
- EasyPulse tehnoloogia madala värinaga impulsside ja kiirete servade jaoks
- 125 MSa/s diskreetimissagedus ja 14-bitine vertikaalne lahutus
- 5 standardset lainekuju ja 46 sisseehitatud arbitraarset lainekuju
- Täielikud modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep ja burst
- USB-liides salvestamiseks ja tarkvarauuendusteks
- 10 püsimälu kohta kohandatud lainekujude jaoks
- Ühilduv SIGLENT digitaalsete ostsilloskoopidega
- EasyWave tarkvara lainekujude täiustatud redigeerimiseks
Klientide küsimused ja vastused
Milliseid standardseid ja arbitraarseid lainekujusid suudab Siglent SDG830 genereerida ning milline on selle lahutusvõime?
Siglent SDG830 suudab genereerida 5 standardset lainekuju (siinus, ruut, kolmnurk, impulss ja müra) ning sellel on 46 sisemist arbitraalset lainekuju, sealhulgas alalispinge (DC). Kõik signaalid genereeritakse 14-bitise vertikaalse lahutusvõimega, mis tagab väga hea lainekuju täpsuse.
Mida SDG830 karp sisaldab kaablite, toiteallika ja juhendite osas?
Tavaliselt sisaldab SDG830 karp funktsioonigeneraatorit, toitekaablit, USB-kaablit, trükitud või CD-l kasutusjuhendit ning vähemalt ühte BNC-BNC kaablit ühendamiseks. Tarkvara füüsilisel kujul tavaliselt ei lisata, kuid EasyWave on tootjalt allalaaditav. Soovitatav on müüjalt täpne komplekt üle küsida, sest varustus võib piirkonniti erineda.
Milline liidese- ja sünkroonimisühilduvus on SDG830-l teiste instrumentidega, näiteks ostsilloskoopidega, integreerimiseks?
SDG830-l on USB-Host ja USB-Device liidesed andmeedastuseks, uuendusteks ja kaugjuhtimiseks arvutist. LAN- ega GPIB-ühendust ei ole, kuid see ühildub täielikult Siglenti ostsilloskoopidega USB-pordi kaudu sünkroonimisega, mis lihtsustab signaalide ühist analüüsi laboris.
Millised on SDG830 tööpiirangud ja peamised tolerantsid sageduse, amplituudi ja täpsuse osas?
Maksimaalne väljundsagedus on siinuslaine puhul 30 MHz ja teiste lainekujude puhul väiksem (vaata juhendit). Maksimaalne väljundamplituud on 20 Vpp avatud koormusel ja 10 Vpp 50 Ω koormusel. Tavaline sagedustäpsus on ±1 ppm ning siinuslaine koguharmoonmoonutus on alla 0,075% sagedusel 1 kHz, 20 Vpp. Väärtused võivad töörežiimist sõltuvalt erineda.
Milliseid garantiisid ja müügijärgse teeninduse võimalusi Siglent SDG830 jaoks pakub ning kas on varuosi või tuge püsivara uuendusteks?
Siglent pakub SDG830-le üldjuhul standardset 3-aastast garantiid, mis katab tootmisdefektid. Saadaval on tehniline tugi, veebijuhendid ja tasuta püsivara allalaadimised. Varuosad ja remont korraldatakse ametlike edasimüüjate või Siglenti veebilehe kaudu. Soovitan toote registreerida, et aktiveerida garantii ja hõlbustada tulevasi uuendusi.
Mis on Siglent SDG830 generaatori maksimaalne väljundsagedus?
Maksimaalne väljundsagedus on 30MHz.
Milliseid lainekujusid Siglent SDG830 suudab genereerida?
See suudab genereerida siinus-, ruut-, ramp-, impulss-, gauss-, valge gaussi müra ja arbitraarseid lainekujusid.
Kas generaatoril on modulatsioonifunktsioonid?
Jah, see sisaldab AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarse/logaritmilise sweep'i ja burst'i funktsioone.
Kas see ühildub teiste mõõteseadmetega?
Jah, see ühildub SIGLENT digitaalsete ostsilloskoopidega ja seda saab ühendada USB kaudu salvestamiseks ja uuendamiseks.
Mitu väljundkanalit sellel generaatoril on?
Sellel on üks väljundkanal.
