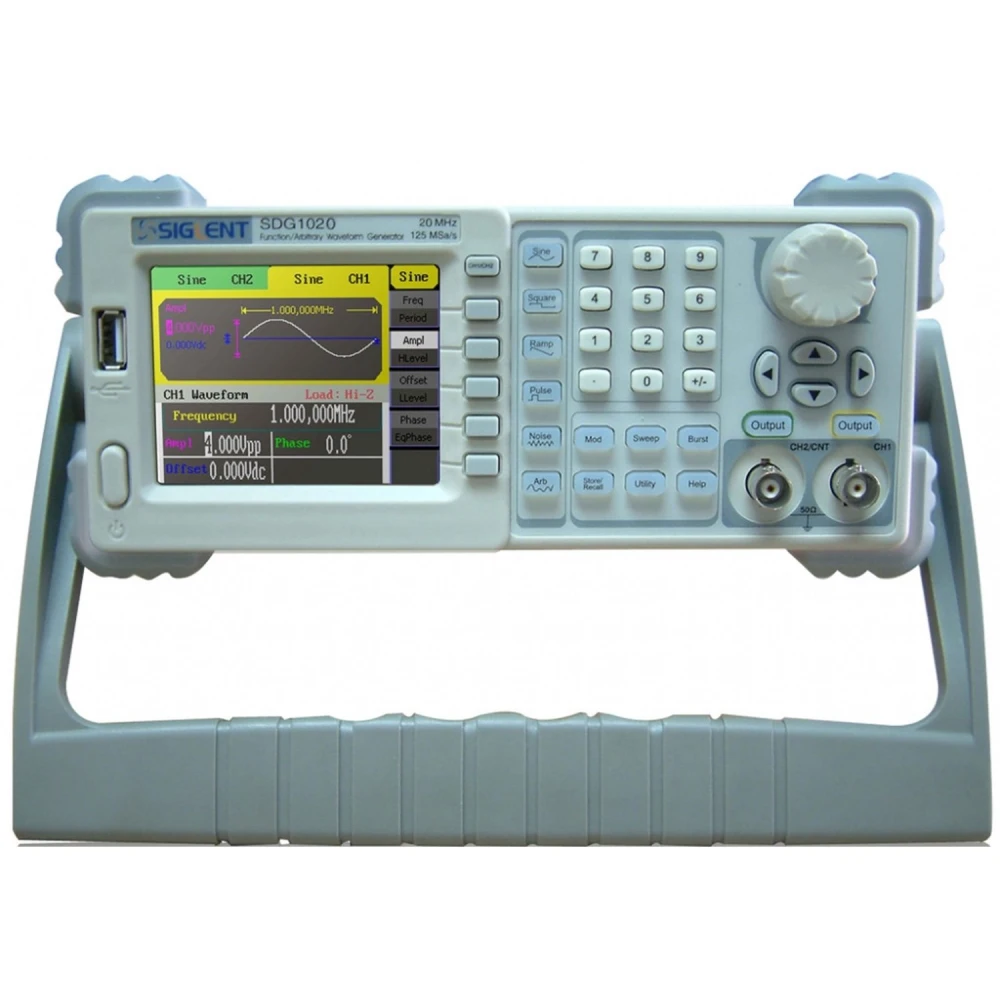

Siglent SDG1020 20MHz funktsioonigeneraator elektroonikarakendusteks
Kaubamärk: Siglent
Käibemaks sisaldub (KM-ta: 239,00 €)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 279,92 € | -4% |
| 10+ | 274,09 € | -6% |
| 20+ | 262,42 € | -10% |
Siglent SDG1020 20MHz funktsioonigeneraator on täiustatud mõõteriist, mis on loodud elektroonikarakendusteks, kus on vaja täpseid ja mitmekesiseid signaale. See generaator kasutab DDS (Direct Digital Synthesis) tehnoloogiat, et pakkuda maksimaalset väljundsagedust 20MHz suure lahutusvõime ja stabiilsusega.
Peamised omadused:
- Maksimaalne väljundsagedus: 20MHz, sobib laiale valikule elektroonikatestidele.
- Kaks väljundkanalit: Võimaldab genereerida kahte signaali samaaegselt, lihtsustades võrdlusi ja keerukamaid teste.
- Diskreetimissagedus: 125 MSa/s koos 14-bitise vertikaalse lahutusega täpsete ja detailsete signaalide jaoks.
- Lainekuju pikkus: 16 kpts, mis tagab detailse ja seadistatava lainekuju.
- Standard- ja arbitraarsed lainekujud: Sisaldab 5 standardset lainekuju (siinus, ruut, ramp, impulss, gaussiline valge müra) ja 48 sisseehitatud arbitraalset lainekuju maksimaalse paindlikkuse jaoks.
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst keerukate ja mitmekesiste simulatsioonide jaoks.
- Sagedusloendur: Vahemik 100 mHz kuni 200 MHz täpseteks mõõtmisteks.
- Ühenduvus: USB Host ja Device salvestamiseks ja juhtimiseks, lisaks USB-GPIB pordi võimalus edasijõudnud integreerimiseks.
- Ühilduvus: Ühildub SDS1000 seeria digitaalsete ostsilloskoopidega ja kaugjuhtimisega integreeritud laborikeskkonna jaoks.
Tüüpilised kasutusalad:
- Elektroonikaahelate testimine ja arendus.
- Signaalide simuleerimine analüüsi ja diagnostika jaoks.
- Elektroonika ja telekommunikatsiooni õpetamine ja koolitus.
- Teadus- ja arendustöö tehnilistes laborites.
Tehnilised andmed:
- Mudel: SDG1020
- Maksimaalne väljundsagedus: 20MHz
- Väljundkanalid: 2
- Diskreetimissagedus: 125 MSa/s
- Lainekuju pikkus: 16 kpts
- Sageduslahutus: 1 μHz
- Vertikaalne lahutus: 14 bits
- Lainekujud: siinus, ruut, ramp, impulss, gaussiline valge müra, 48 arbitraalset lainekuju
- Siinus- ja ruutlaine vahemik: 1 μHz kuni 20MHz
- Impulsslaine vahemik: 500 μHz kuni 5MHz
- Rambilaine vahemik: 1 μHz kuni 300 KHz
- Gaussilise valge müra ribalaius: 20MHz (-3dB)
- Modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Sagedusloendur: 100 mHz kuni 200 MHz
- Standardsed ühendused: USB Host ja Device
- Valikuline port: USB-GPIB adapter
- Mõõtmed: 229mm × 105mm × 281mm
Märkus saadavuse kohta: Hetkel on see toode otsas. Soovitame võtta ühendust meie meeskonnaga, et saada infot täiendamise või alternatiivide kohta.
- DDS-tehnoloogia täpsete ja stabiilsete signaalide jaoks
- Kaks väljundkanalit suurema mitmekülgsuse tagamiseks
- 125 MSa/s diskreetimissagedus ja 14-bitine lahutus
- 48 sisseehitatud arbitraalset lainekuju lisaks 5 standardsele
- Täiustatud modulatsioonifunktsioonid: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integreeritud sagedusloendur kuni 200 MHz
- USB Host ja Device ühenduvus, USB-GPIB valik
- Ühildub SDS1000 digitaalsete ostsilloskoopide ja kaugjuhtimisega
Klientide küsimused ja vastused
Millised pistikud ja pordid on saadaval generaatori ühendamiseks ja juhtimiseks?
SDG1020-l on ees BNC-väljundid signaalide jaoks ning sünkroonimise sisendid/väljundid. Sideks ja juhtimiseks pakub see standardina USB Device ja USB Host porte, võimaldades ühendust arvutiga ja välise salvestuse kasutamist. GPIB-port on saadaval lisavalikuna.
Milline täpsus ja lahutusvõime on generaatoril nii sageduse kui ka väljundamplituudi osas?
Sageduse lahutusvõime on 1 μHz ja amplituudi vertikaalne lahutusvõime 14 bitti, mis võimaldab genereerida signaale suure täpsusega nii ajadomeenis kui amplituudis. Tegelik väljundtäpsus sõltub kalibreerimisest ja töötingimustest, kuid need näitajad iseloomustavad selle riistvara.
Millist hooldust seade vajab ja milline on selle vastupidavuse ootus intensiivsel kasutamisel?
Põhihooldus seisneb ventilatsiooniavade tolmuvabana hoidmises ja ühenduste ning kaablite perioodilises kontrollis. Generaator on mõeldud pidevaks kasutamiseks laborikeskkonnas; eeldatav vastupidavus ületab 5 aastat nõuetekohase kasutuse korral, ilma liigse niiskuse või löökideta, kuigi kasutusiga võib tingimustest sõltuvalt erineda.
Mis on Siglent SDG1020 generaatori maksimaalne väljundsagedus?
Maksimaalne väljundsagedus on 20MHz.
Mitu väljundkanalit sellel funktsioonigeneraatoril on?
Sellel on 2 väljundkanalit signaalide samaaegseks genereerimiseks.
Milliseid lainekujusid generaator sisaldab?
See sisaldab standardseid lainekujusid nagu siinus, ruut, ramp, impulss ja gaussiline valge müra, lisaks 48 sisseehitatud arbitraalset lainekuju.
Kas see on kohe ostmiseks saadaval?
Hetkel on toode otsas, seega ei ole see kohe ostmiseks saadaval.
Milliseid modulatsioonitüüpe see toetab?
See toetab AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst modulatsiooni.
