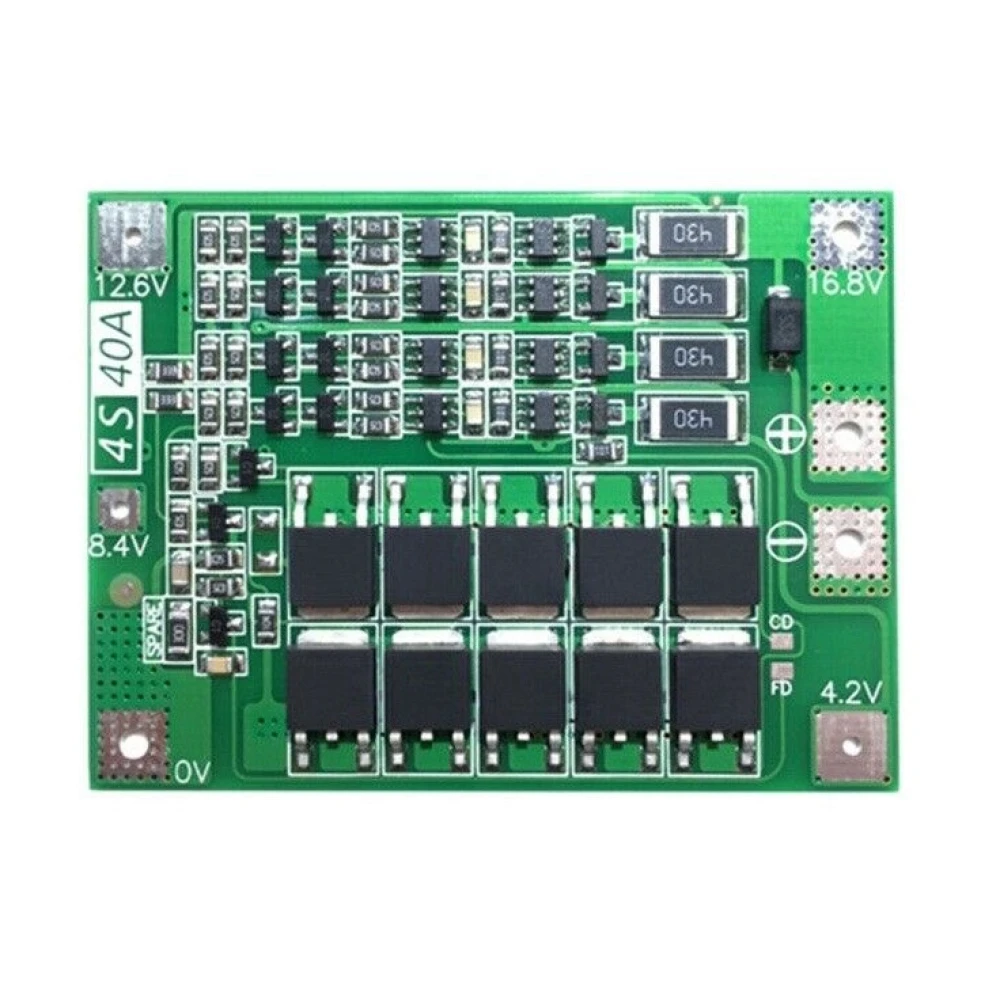

Tasakaalustatud 4S 40A PCB kaitseplaat liitiumakule
Kaubamärk: satkit
3,05€
Käibemaks sisaldub (KM-ta: 2,50 €)
Piiratud laoseis
Standardtarne
T, Apr 28 - N, Apr 30
Ekspresstarne
R, Apr 24 - E, Apr 27
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted
4S 40A PCB kaitseplaat liitiumakule on oluline komponent, mis aitab tagada sinu liitiumakude ohutuse ja optimaalse töö 4 järjestikuse elemendiga konfiguratsioonides (4S). See tasakaalustatud versioon on loodud taluma suuri voole tõhusa kaitsega, tagades akude pikaealisuse ja stabiilsuse.
Põhiomadused:
- Nimipinge: 3.6V - 3.7V elemendi kohta, ühildub 18650, 26650 ja liitiumpolümeerakudega.
- Kogu laadimispinge: 16.8V kuni 18.1V 4 elemendiga akupaki jaoks.
- Maksimaalne pidev tühjendusvool: 40A, ideaalne rakendusteks, mis vajavad suurt võimsust.
- Maksimaalne pidev laadimisvool: 20A, soovitusega vähendada voolu, kui jahutus on ebapiisav.
- Tüüp: pingeregulaator tasakaalustusfunktsiooniga, et hoida iga elemendi seisundit.
- Piisav tasakaalustus käivitusvooludele alla 80A ja võimsustele alla 220W.
Tehnilised andmed ja soovitused:
- Eduka käivituse jaoks on vaja akusid, mille tühjendusvõime on 15C-20C (vähemalt 3 akut) või 10C-15C (vähemalt 6 akut).

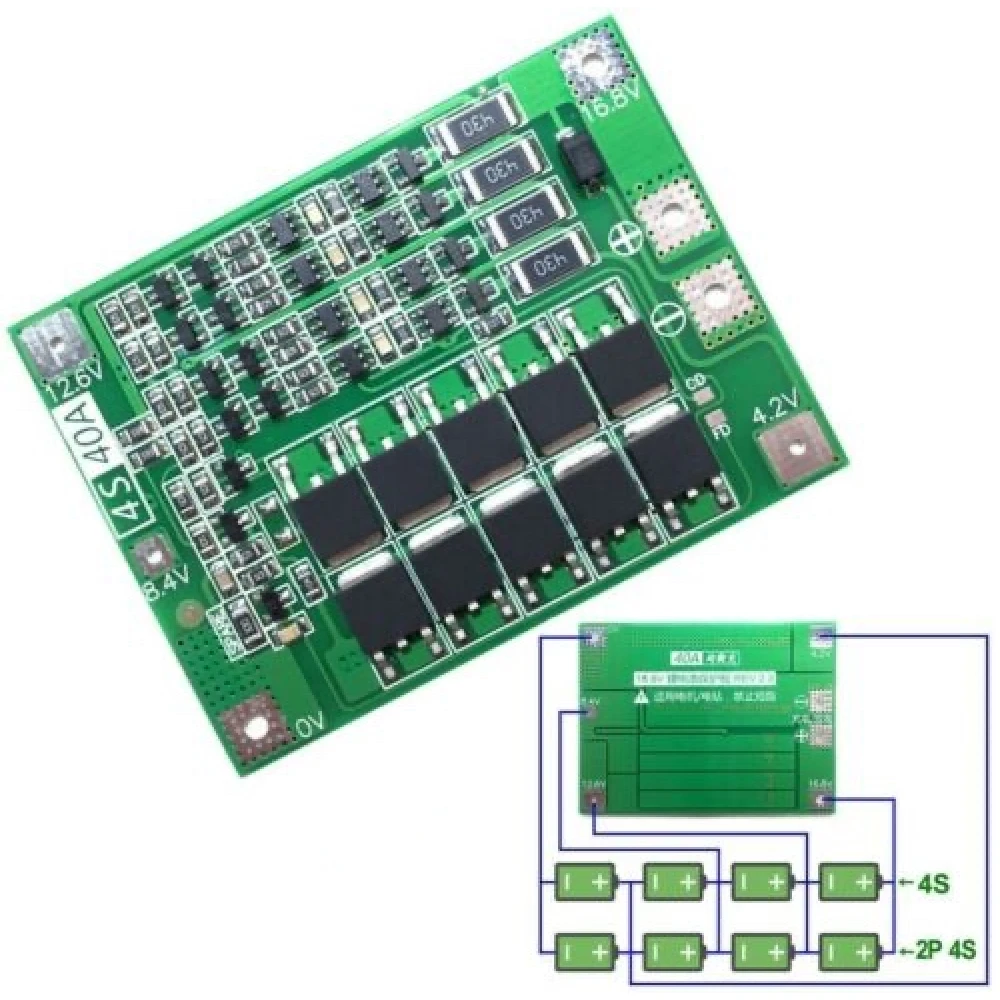

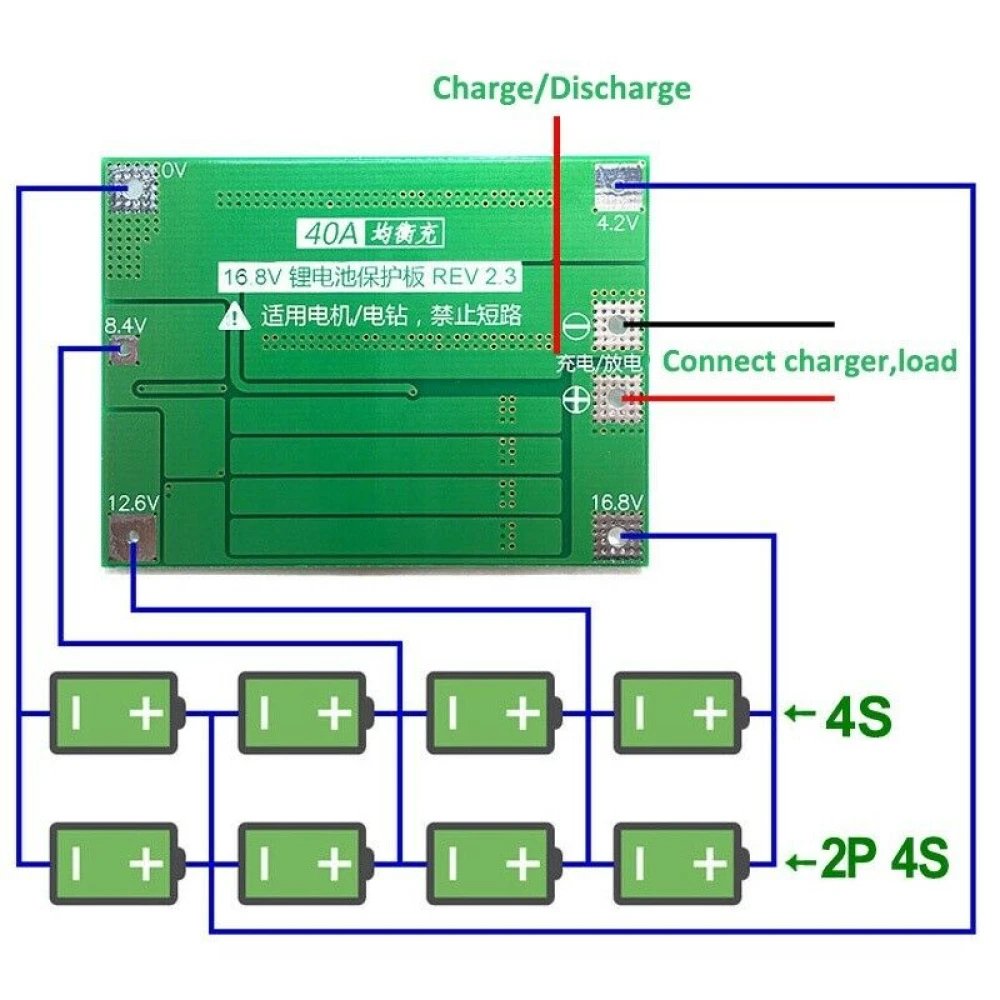

- Järgida tuleb täpselt juhtmestiku skeemi pingepunktidega 0V, 4.2V, 8.4V, 12.6V ja 16.8V, et vältida lühiseid.
- Soovitatav on ühendada mootoriga positiivse ja negatiivse klemmi vahele mittepolaarne kondensaator (pinge >25V, mahtuvus 10uF-100uF), et vältida laadimise ajal vastupidiseid pingeimpulsse.
- Jadas ühendatud akude puhul veendu, et igal grupil oleks sama pinge; vastasel juhul lae iga aku enne jadamisi ühendamist eraldi.
Tüüpilised kasutusalad:
See plaat sobib ideaalselt liitiumakude laaditavatele süsteemidele sellistes rakendustes nagu elektrisõidukid, droonid, elektrilised tööriistad ja muud elektroonikaseadmed, mis vajavad suurt voolu ja tasakaalustatud kaitset ülelaadimise, ületühjenemise või elementide tasakaalustamatuse vastu.
Ühilduvus:
Ühildub 4S liitiumakudega (4 järjestikust elementi), sealhulgas 18650, 26650 ja liitiumpolümeerakud, kui järgitakse näidatud pinge- ja vooluspetsifikatsioone.
Pakendi sisu:
- 1 x tasakaalustatud versiooniga 4S 40A PCB kaitseplaat liitiumakule.
- Nimipinge 3.6V-3.7V elemendi kohta, sobib 18650 ja 26650 akudega.
- Pidev tühjendusvool kuni 40A suure võimsuse jaoks.
- Maksimaalne pidev laadimisvool 20A koos jahutuse soovitusega.
- Tasakaalustatud versioon, mis aitab hoida iga elemendi seisundit ja vältida tasakaalustamatust.
- Sobib käivitusvoolule alla 80A ja võimsusele alla 220W.
- Vajab akusid tühjendusvõimega 15C-20C või 10C-15C vastavalt kogusele.
- Järgida juhtmestiku skeemi lühiste vältimiseks.
- Soovitatav kondensaatori kasutamine vastupidiste pingepiikide vältimiseks.
- Ühildub 4S liitiumakudega, sh liitiumpolümeer ning 18650 ja 26650 formaadid.
Klientide küsimused ja vastused
Millised on füüsilised mõõtmed ja ligikaudne kaal?
Plaadi mõõtmed ja kaal võivad tootjast sõltuvalt erineda, kuid tüüpiliselt on tasakaalustatud 4S 40A PCB pikkus 60–70 mm, laius 15–20 mm ja paksus 3–6 mm, ligikaudse kaaluga 10–15 grammi. Kui füüsiline integreerimine on kriitiline, on soovitatav kontrollida konkreetse partii andmeid.
Kas pideva kasutuse ajal kõrge vooluga on vaja ventilatsiooni või on olemas termiline piir?
Jah, pideva voolu korral, mis on lähedal 40 A-le, on soovitatav hea ventilatsioon. Kui ümbritsev temperatuur ületab 40 °C või õhuvool on väike, võib olla vajalik pidevat laadimis-/tühjendusvoolu vähendada, et vältida PCB ülekuumenemist. Sisseehitatud kaitsed ei asenda nõudlikes rakendustes piisavat soojuse hajutamist.
Millist tüüpi akudega see kaitseplaat ühildub?
See ühildub 4S liitiumakudega, sealhulgas 18650, 26650 ja liitiumpolümeerakudega, mille nimipinge on 3.6V kuni 3.7V elemendi kohta.
Mis on selle plaadi maksimaalne tühjendusvool?
See talub maksimaalset pidevat tühjendusvoolu 40A, mis sobib suure võimsusega rakendusteks.
Kuidas tuleb plaat ühendada, et vältida kahjustusi?
Järgida tuleb täpselt juhtmestiku skeemi pingepunktidega 0V, 4.2V, 8.4V, 12.6V ja 16.8V, vältides lühiseid ja tagades, et igal akugrupil oleks sama pinge.
Mida teha, kui akudel ei ole sama pinge?
Soovitatav on laadida iga aku enne jadamisi ühendamist eraldi, et tagada tasakaalustatud pinge ja vältida kahjustusi.
Kas mootori kaitsmiseks laadimise ajal on vaja mõnda lisakomponenti?
Jah, soovitatav on ühendada mootori positiivse ja negatiivse klemmi vahele mittepolaarne kondensaator pingega üle 25V ja mahtuvusega 10uF kuni 100uF, et vältida vastupidiseid pingepiike.
