ESP8266 4-kanaliline WiFi releemoodul kaugjuhtimiseks
Kaubamärk: satkit
8,54€
Käibemaks sisaldub (KM-ta: 7,00 €)
Piiratud laoseis
Standardtarne
E, Apr 27 - K, Apr 29
Ekspresstarne
N, Apr 23 - R, Apr 24
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted

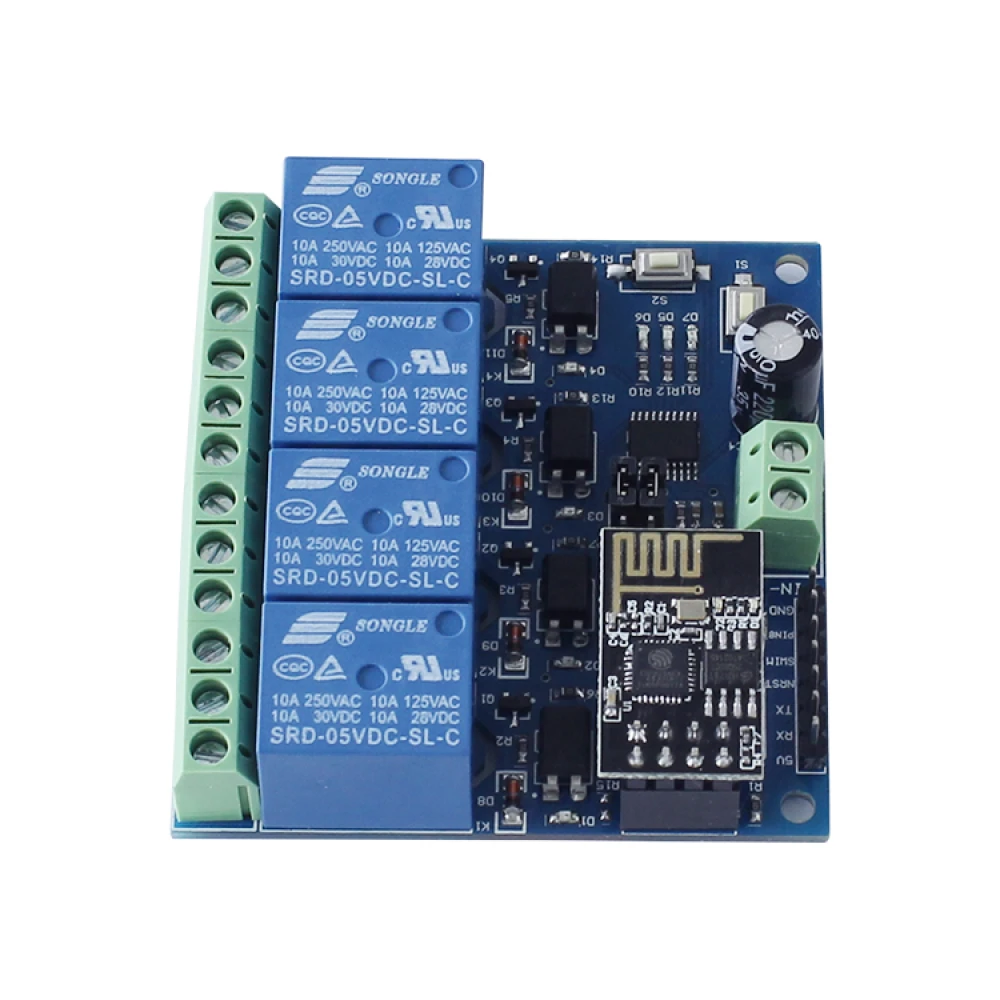

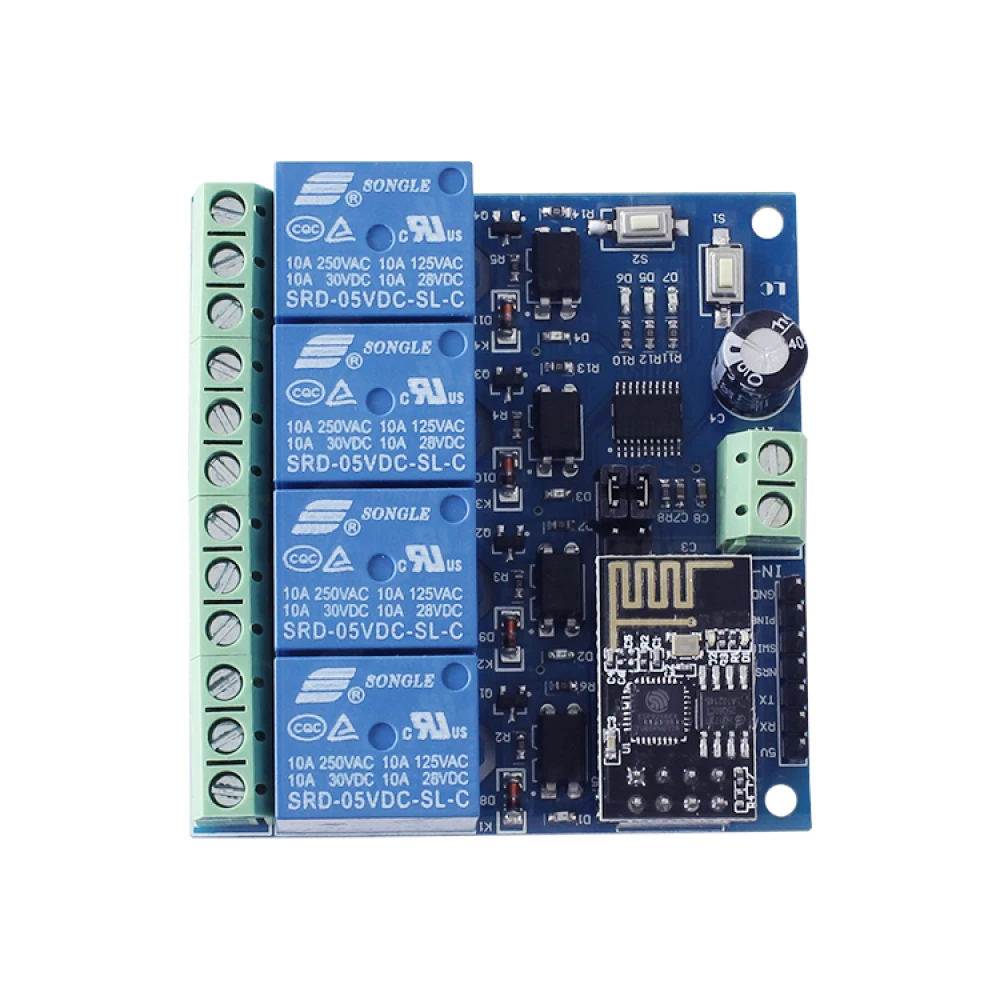

ESP8266 4-kanaliline WiFi releemoodul on seade, mis on loodud elektriseadmete kaugjuhtimiseks WiFi-ühenduse kaudu ning sobib hästi koduautomaatika ja nutikodu projektide jaoks. Moodul sisaldab ESP-01 WiFi-moodulit ja 8-bitist MCU-d, pakkudes stabiilset ja lihtsalt seadistatavat lahendust kuni nelja relee samaaegseks juhtimiseks.
Põhiomadused:
- Kõrgekvaliteediline integreeritud MCU ja ESP-01 WiFi-moodul.
- Kaks töörežiimi: otseühendus telefoni ja mooduli vahel või WiFi-ruuteri kaudu.
- Lisafunktsioon USB-moodulina, kui ESP-01 lahti ühendada.
- Edastuskaugus avatud keskkonnas kuni 100 meetrit.
- Lihtne seadistamine Smartconfig-tehnoloogia abil WiFi konto ja parooli jaoks.
- 12 V relee 10 A võimekusega 250 V AC ja 30 V DC jaoks, voolukaitsega ja suure vastupidavusega (kuni 100,000 tsüklit).
- LED-indikaatorid releede oleku ja töörežiimide jaoks.
- Neli isolaatorit suure häirekindluse tagamiseks.
- UART-liides MCU silumiseks ja programmeerimiseks.
- Kompaktne suurus 60 x 63 mm.
Tehnilised andmed:

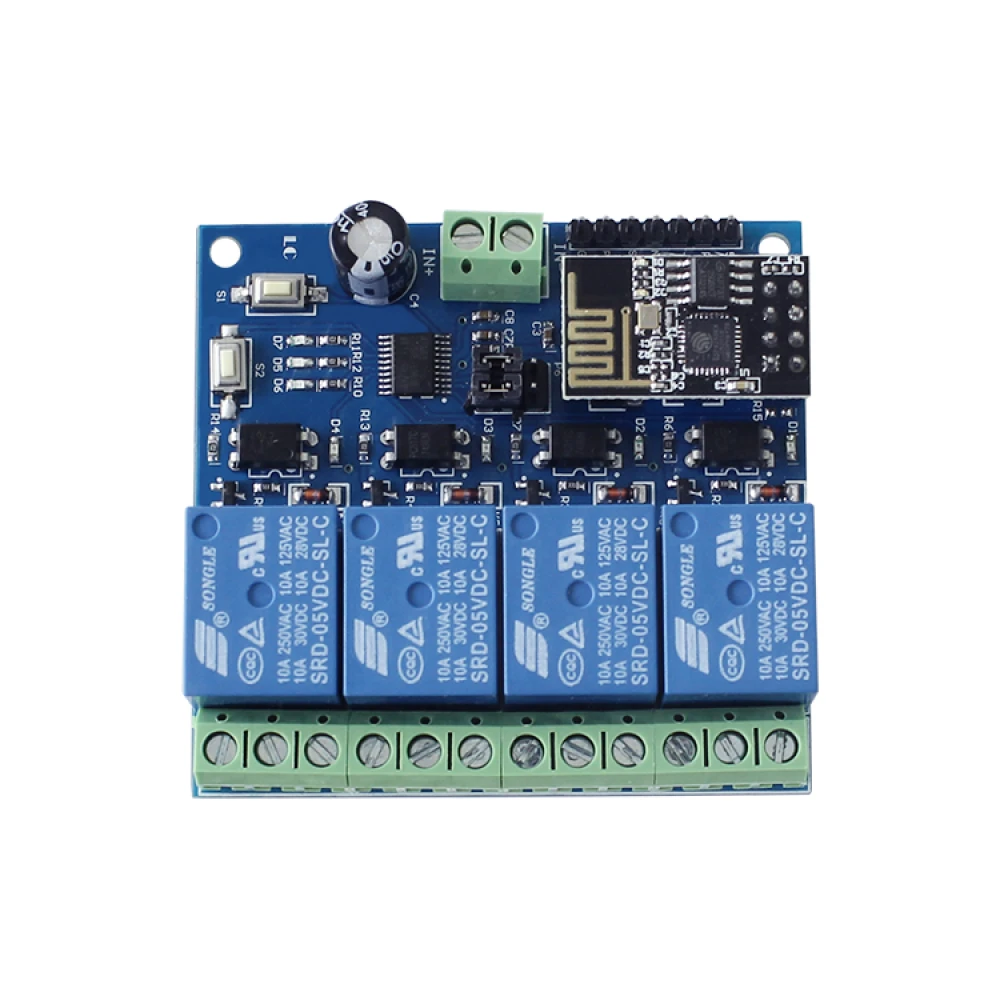

- Sisendpinge: 12V (IN+, IN-)
- UART jadapordid: 12V, GND, TX, RX
- Nupud: S1 režiimi vahetamiseks (vaikimisi režiim 1), S2 lähtestamiseks

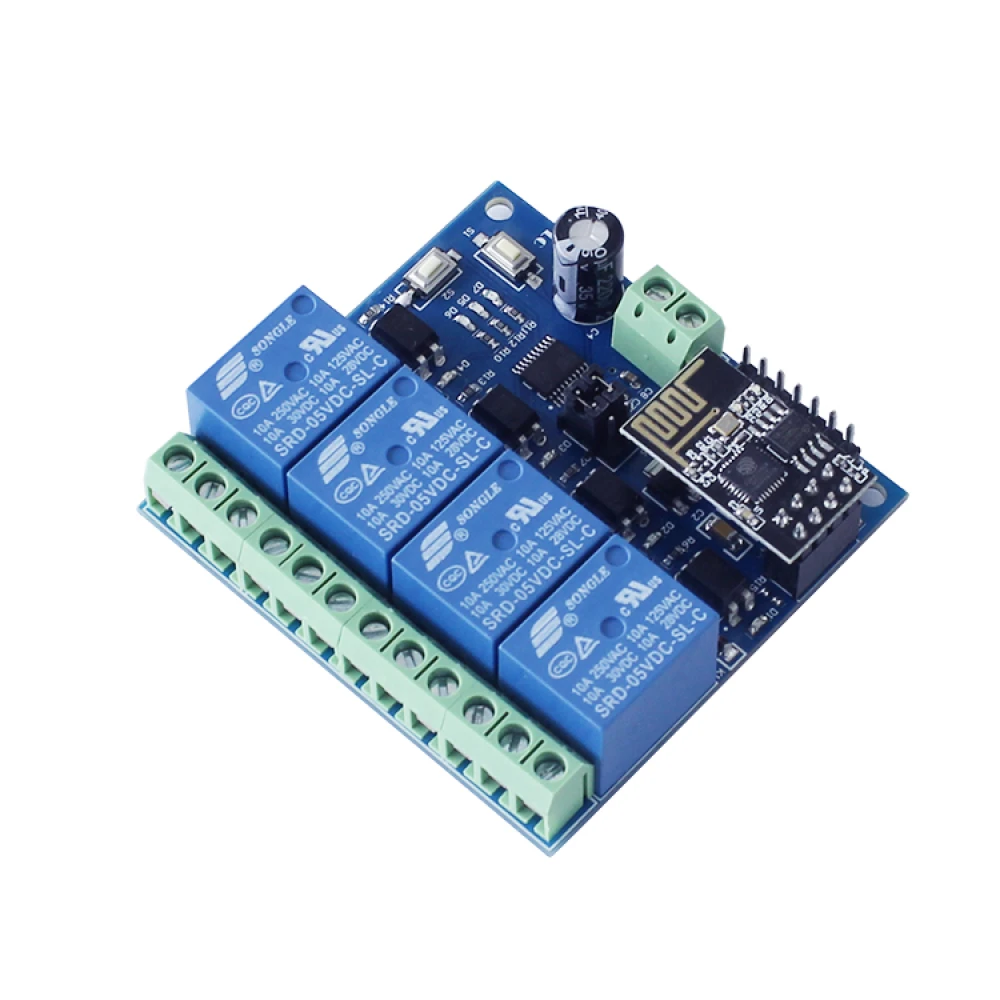

- LED-indikaatorid: D1-D4 releede jaoks, D7 režiimi 1 jaoks, D5 režiimi 2 jaoks, D6 ühenduse oleku jaoks

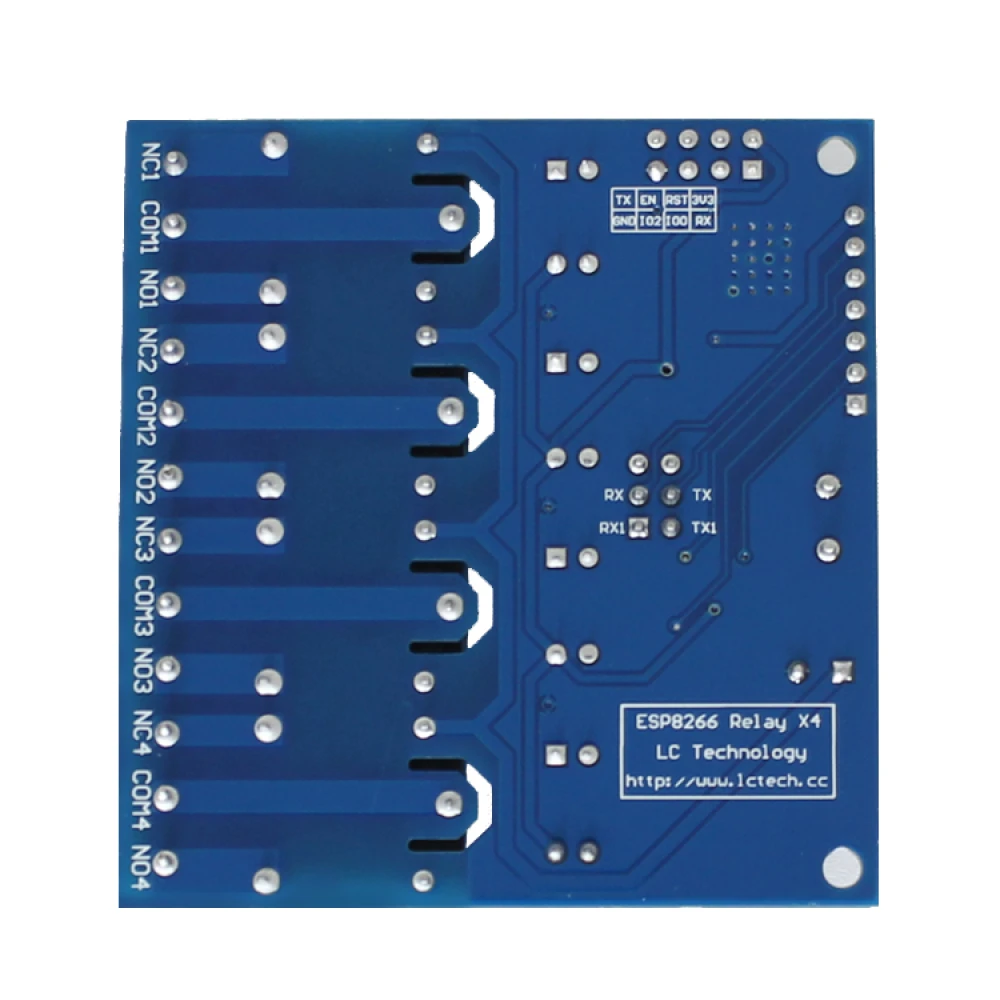

- Releeklemmid: COM1-COM4 (ühine), NC1-NC4 (tavaliselt suletud), NO1-NO4 (tavaliselt avatud)
Tüüpiline kasutus ja ühilduvus:
See moodul sobib suurepäraselt valgustite, kodumasinate ja muude elektriseadmete kaugjuhtimiseks nutikodu või IoT projektides. Ühildub mobiilirakendustega, mis haldavad WiFi-ühendust ja TCP-juhtimist, ning seda saab hõlpsasti integreerida Arduino-põhistesse süsteemidesse ja teistesse UART-suhtlust toetavatesse mikrokontrolleritesse.
Juhtimiskäsud:
- Releede avamine ja sulgemine kanalipõhiste kindlate kuueteistkümnendsüsteemi käskudega.
Pakendi sisu:
- 1 x ESP8266 4-kanaliline WiFi releemoodul 12V
Selle ESP8266 4-kanalilise WiFi releemooduliga saad rakendada tõhusaid ja töökindlaid automatiseerimis- ning kaugjuhtimislahendusi, muutes elektriseadmete haldamise nutitelefonist lihtsaks igal ajal ja igal pool võrgu levialas.
- Juhi kuni 4 releed samaaegselt WiFi kaudu ESP8266 ja 8-bitise MCU-ga.
- Kaks töörežiimi: otseühendus või WiFi-ruuteri kaudu.
- 12V relee 10A võimekusega AC- ja DC-koormuste jaoks.
- Lihtne seadistamine Smartconfig-tehnoloogiaga mobiilirakendusest.
- LED-indikaatorid releede oleku ja töörežiimide jaoks.
- Edastuskaugus kuni 100 meetrit avatud keskkonnas.
- UART-liides MCU silumiseks ja programmeerimiseks.
- Kõrge häirekindlus 4 integreeritud isolaatoriga.
- Kompaktne suurus 60 x 63 mm, lihtne projektidesse integreerida.
- Ühildub mobiilirakendustega IoT ja koduautomaatika kaugjuhtimiseks.
Klientide küsimused ja vastused
Milliseid koormusi ja kui suurt võimsust võivad selle mooduli releed käsitleda?
Iga relee talub kuni 10 A pingel 250 V AC või 10 A pingel 30 V DC, mis vastab soovituslikule maksimaalsele koormusele 2500 W vahelduvvoolus või 300 W alalisvoolus kanali kohta. Mooduli tööea ja ohutuse säilitamiseks ei tohi neid piire ületada.
Mida pakend sisaldab ja millised on mooduli füüsilised mõõtmed?
Pakendis on plaat nelja releega, ESP-01 WiFi-moodul ja pistikud. Plaadi mõõtmed on 60 mm x 63 mm. Toitekaableid ega kaitsvat korpust ei kuulu komplekti. Ligikaudne kaal on 75 g.
Kas see ühildub muude toitepingetega kui 12 V ja mis juhtub, kui ühendada 5 V?
Moodul on mõeldud 12 V toiteks sisendil IN+/IN-. Kui toita seda 5 V-ga, ei tööta releed korrektselt ja ESP-01 võib mitte käivituda. Kahjustuste või ebastabiilse töö vältimiseks ei ole see soovitatav.
Mis juhtub voolukatkestuse või pingelanguse korral? Kas WiFi seadistus kaob?
Moodul kasutab Smartconfig tehnoloogiat WiFi info seadistamiseks ja mällu salvestamiseks. Pärast voolukatkestust säilib seadistus, seega ei ole vaja seda uuesti seadistada, välja arvatud täieliku lähtestamise korral.
Kuidas on selle releemooduli isolatsiooni- ja häirekaitsevõime võrreldes teiste sarnaste moodulitega?
See moodul sisaldab nelja optoisolaatorit ja kaitsedioode igas kanalis, mis vähendab elektromagnetiliste häirete ja voolutippude riski. See annab sellele eelise odavamate, ilma optoühendajateta moodulite ees, eriti tööstuskeskkonnas või mootoritega rakendustes.
Millist toitepinget releemoodul vajab?
Moodul vajab tööks 12V sisendpinget.
Mitu releekanalit moodulil on?
Moodulil on neli releekanalit erinevate seadmete juhtimiseks.
Kuidas releemoodulit juhitakse?
Seda juhitakse mobiilirakendusega, mis ühendub mooduliga WiFi kaudu kohalikus võrgus.
Kas see ühildub Arduinoga?
Jah, moodulit saab integreerida Arduino süsteemidega, kasutades programmeerimiseks ja juhtimiseks UART-liidest.
Mis on WiFi maksimaalne edastuskaugus?
Avatud keskkonnas on maksimaalne edastuskaugus ligikaudu 100 meetrit.
