KT152 IC- ja LED-tester kiireks ja usaldusväärseks testimiseks
Kaubamärk: satkit
13,42€
Käibemaks sisaldub (KM-ta: 11,00€)
Koguse allahindlused
| Kogus | Hind | Salvesta |
|---|---|---|
| 2+ | 25,77€ | |
| 10+ | 24,96€ | |
| 20+ | 22,28€ |
Piiratud laoseis
Standardtarne
N, Apr 23 - E, Apr 27
Ekspresstarne
T, Apr 21 - K, Apr 22
30-päevane tagastus
Tasuta tagastus 30 päeva jooksul
Turvaline tehing
Share:
Tasuta tarne
Tarne alates 4,99€
Lihtne tagastamine
30-päevane tagastusõigus
Turvaline makse
100% turvaline kassaprotsess
Kvaliteedigarantii
Ainult originaaltooted
Tootekirjeldus

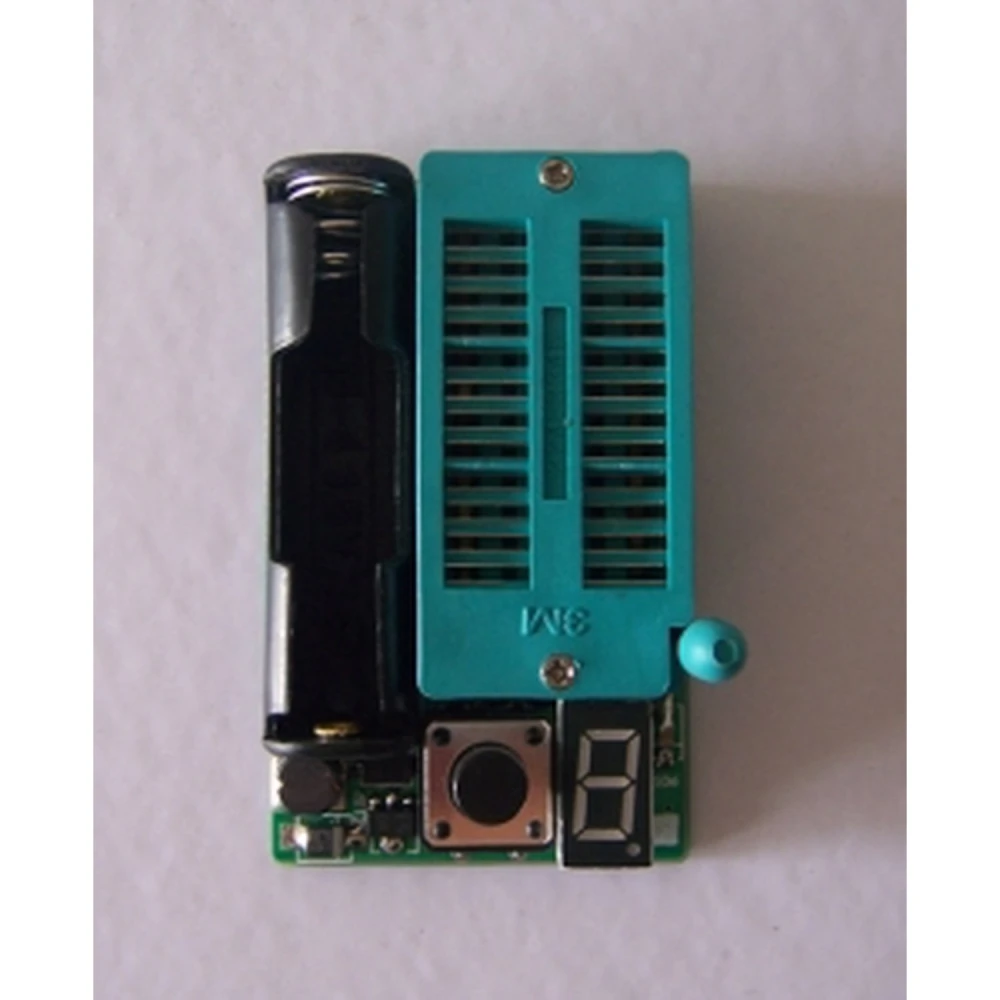

KT152 IC- ja LED-tester on kompaktne multifunktsionaalne seade, mis on loodud DIP-loogikakiipide ja levinud LED-ide kiireks ja lihtsaks testimiseks ning tuvastamiseks. Taskusuurune mõõt (60 mm x 37 mm x 15 mm) ja kaasasolev AAA-patarei muudavad selle praktiliseks tööriistaks elektroonikute ja hobikasutajate jaoks.
Peamised omadused:
- Testib ja tunneb ära üle 1500 tüüpi integraallülitusi, sealhulgas 74LSXX, 74HC, CD4000, HEF4000, CD4500 ja teisi perekondi.
- Tuvastab seadmeid numbrikaupa 0.36 tolli LED-ekraanil.

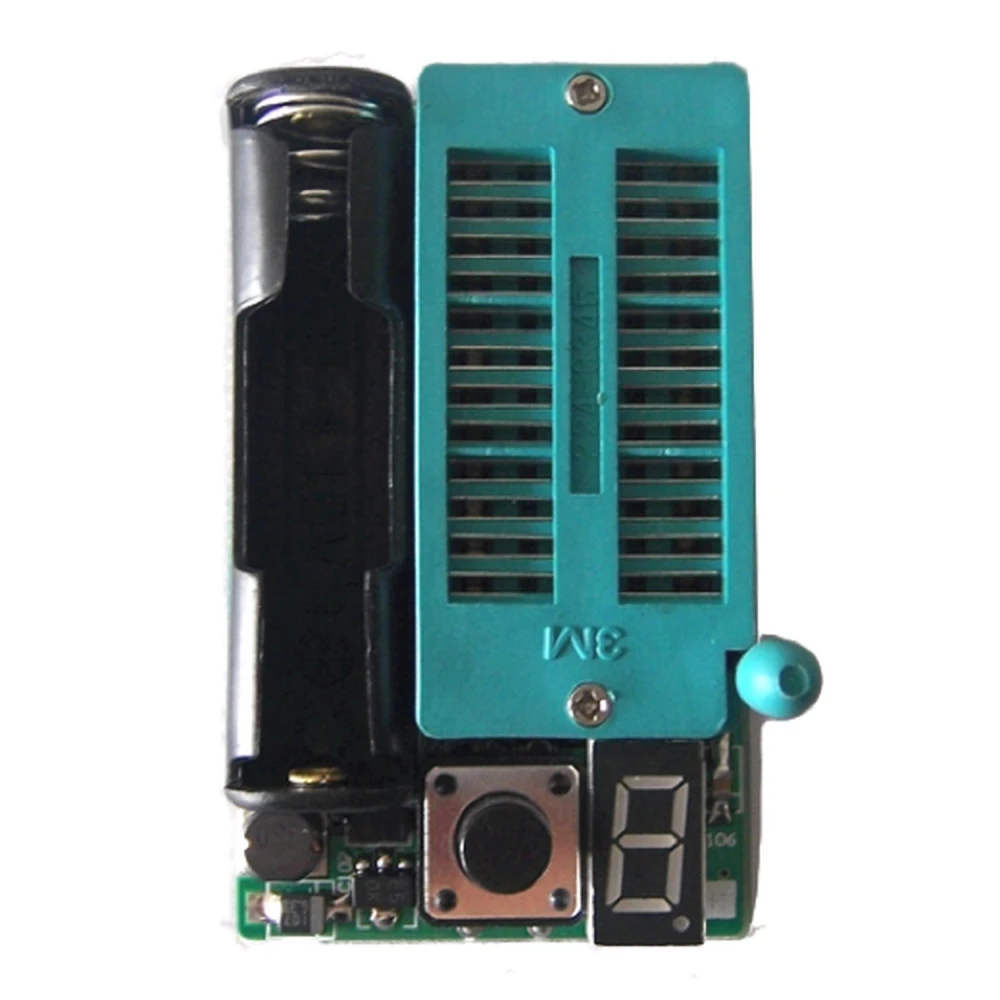

- ZIF-pesa (nullsisestusjõuga pesa) kuni 24 jalaga DIP-seadmetele.

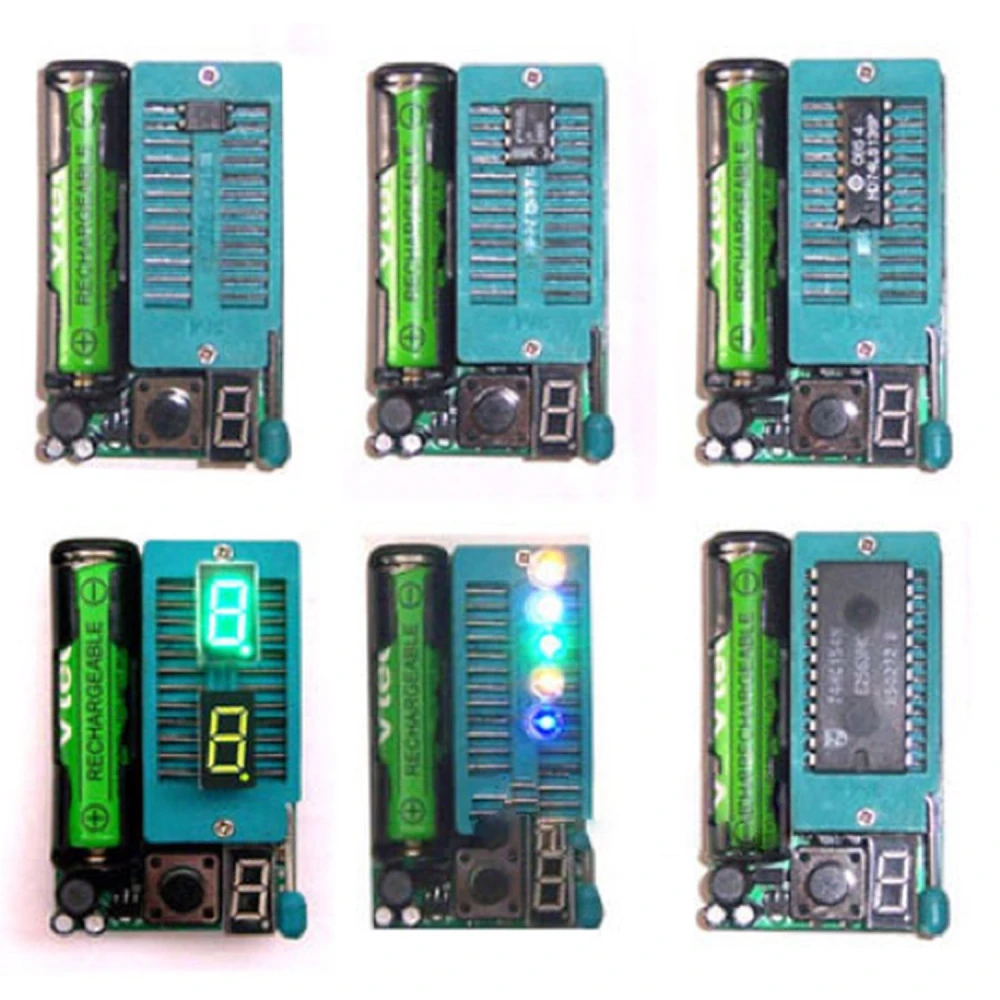

- Testib LED-e ja LED-maatrikseid ühe nupuvajutusega.
- Ligikaudne testimisaeg 1/2 sekundit seadme kohta.
- Töötab AAA-patareiga (kaasas), mida on lihtne vahetada.
Kasutusjuhised:
- Sisestage AAA-patarei, järgides märgitud polaarsust.
- Hoidke testerit nii, et ekraan jääb allapoole, ja tõstke ZIF-pesa hoob üles.
- Asetage testitav integraallülitus nii, et pin 1 (tavaliselt sälguga märgitud) oleks suunatud pesa alumise osa poole.
- Langetage hoob, et kiip kinnitada, ja vajutage TEST-nuppu.
- Ekraan kuvab seadme numbri, kui see on töökorras, või "Err", kui see on kahjustatud või valesti sisestatud.
- Testitavad LED-id süttivad, kui need töötavad õigesti.
Ettevaatusabinõud:
- Ärge kasutage testerit vooluringis olevate integraallülitustega.
- Ärge testige laetud komponente kahjustuste vältimiseks.
- Vahetage patarei välja, kui pinge langeb alla 1.2V.
- Ei ühildu LED-idega, mis vajavad süttimiseks üle 5V.
Ühilduvus:
See tester toetab laia valikut integraallülitusi, näiteks:
- 74LS, 74HC, 54, CD4000, HEF4000, CD4500 ja muud perekonnad.
- Võimendid ja komparaatorid LM324, LM339, LM393, LM358, LM386.
- Taimerid NE555, 7555, NE556, 7556.
- Optoühendused PC817, NEC2501, TLP521, 4N25, 4N35, teiste seas.
- Juhtplokid ULN2003, ULN2004, ULN2803, ULN2804.
Tüüpilised kasutusalad:
- Loogikakiipide kiire diagnostika elektroonikaremondis.
- LED-ide ja LED-maatriksite kontroll projektides ja hoolduses.
- Elektroonikakomponentide tuvastamine ilma dokumentatsioonita.
KT152 IC- ja LED-tester on oluline tööriist professionaalidele ja entusiastidele, kes otsivad kaasaskantavat, täpset ja lihtsasti kasutatavat lahendust integraallülituste ja LED-ide testimiseks välitingimustes või töökojas.
- Testib üle 1500 levinud DIP-integraallülituse
- 0.36 tolli LED-ekraan selgeks tuvastamiseks
- ZIF-pesa kuni 24 jalaga seadmetele
- AAA-patarei kaasas koheseks kasutamiseks
- Kiire testimine umbes 1/2 sekundiga
- Ühildub 74LS, 74HC, CD4000 ja teiste perekondadega
- Testib lihtsalt LED-e ja LED-maatrikseid
- Kaasaskantav ja kompaktne tööriist (60x37x15 mm)
- Lihtne testnupp intuitiivseks kasutamiseks
- Kaasas selged kasutusjuhised
Klientide küsimused ja vastused
Millised on testeri mõõtmed, kaal ja materjalid ning mida karp sisaldab?
KT152 mõõtmed on 60 mm x 37 mm x 15 mm ja kaal umbes 50 g (ilma AAA-patareita). Korpus on valmistatud vastupidavast ABS-plastist ja sellel on zero-insertion ZIF-pesa. Karbis on tester ja üks AAA-patarei. Lisatarvikuid ei ole.
Kas paigaldamisel/kasutamisel on vaja mingit seadistust või kalibreerimist ning milliseid vigu kasutajad sageli teevad?
Kalibreerimist ei ole vaja. Kasutamine on otse: sisestage IC õigesti, sulgege ZIF-pesa ja vajutage nuppu. Kõige sagedasemad vead on IC tagurpidi sisestamine, selle testimine plaadil või tühja patarei kasutamine. Seade näitab ekraanil tõrget ('Err'), kui IC on valesti paigaldatud, vigane või patarei on ebapiisav (<1.2 V).
Kuidas paigutub KT152 võrreldes arenenumate IC-testijate või lauamultimeetritega?
KT152 paistab silma kasutusmugavuse ja kaasaskantavusega, kuid sobib ainult kiireks DIP-IC ja madalpinge LED-testimiseks. Erinevalt laboriseadmetest ei mõõda see analoogparameetreid ega tee põhjalikke funktsionaalseid teste; samuti ei toeta see SMD-komponente ega kohandatud konfiguratsioone. See on ideaalne kiireks diagnostikaks, kuid ei asenda professionaalses töös või teadus- ja arendustegevuses lauaseadmeid.
Milliseid integraallülitusi KT152 IC- ja LED-tester testib?
See suudab testida üle 1500 tüüpi integraallülitusi, sealhulgas 74LS, 74HC, CD4000, HEF4000, CD4500 ja teisi perekondi.
Kas testeril on patarei kaasas?
Jah, kaasas on AAA-patarei, et seadet saaks kohe kasutada.
Kas selle seadmega saab LED-e testida?
Jah, tester suudab süüdata ja kontrollida LED-e ning LED-maatrikseid, mis vajavad kuni 5 volti.
Kuidas tuleb integraallülitus testimiseks sisestada?
Kiibi pin 1, mis on tavaliselt sälguga märgitud, peab olema suunatud ZIF-pesa alumise osa poole.
Kas seda saab kasutada vooluringis olevate integraallülitustega?
Ei, testerit ei tohi kasutada vooluringis olevate komponentidega, et vältida kahjustusi või valesid näite.
